一、文章题目

基于自适应混沌映射频谱控制的直扩通信干扰抑制技术

二、内容正文

（一）研究摘要

在存在结构化干扰的直接序列扩频（DSSS）通信场景下，本文提出基于参数化混沌映射的可调频谱控制机制，用以实现干扰抑制。

传统混沌扩频仅将混沌序列作为伪随机（PN）序列的固定替代方案，而本研究以混沌映射参数 a a a为控制变量，依托迭代公式 x n + 1 = a cos ⁡ ( x n ) x_{n+1}=a \cos (x_{n}) xn+1=acos(xn)，让通信码片波形在稳定态、周期态、混沌临界态、完全混沌态之间动态切换。实验对比了传统 PN 直扩、随机直扩、固定参数混沌扩频、自适应混沌映射四种方案，分别针对带外干扰、部分频带干扰、载波中心干扰、全频带干扰 四类典型干扰场景开展测试。

大量独立仿真结果表明：面对局部压制式干扰时，无约束自适应参数选择可大幅降低系统误码率（BER）；但当干扰覆盖全频带、无可用频谱间隙时，该方案无法带来性能提升。

结合干扰投影、频谱重叠、序列相关性的特征判别规则，相比仅依靠混沌强度（李雅普诺夫指数）的判别方式，能更精准地筛选出最优参数区间。

额外约束实验证实：若强制保留传统 DSSS 扩频码的固有特性，会削弱频谱整形带来的性能增益，这也揭示了传统扩频码有效性 与自适应频谱整形能力 之间存在固有权衡关系。

研究证明，混沌映射不仅能作为伪随机序列发生器，更可构建成可调频谱编码体系，其有效工作区间由通信层面的频谱、相关特性决定，而非单纯由混沌强度决定。

（二）研究引言

1. 传统 DSSS 通信的短板

直接序列扩频（DSSS）是主流抗干扰通信技术，核心原理是用高速码片序列调制原始数据符号 ，将信号能量摊开到更宽频带中，接收端通过本地同步码片做相关解调，以此获得处理增益、抵御干扰。

但传统 DSSS 普遍采用固定伪噪声（PN）序列、Gold 序列、沃尔什序列 等静态扩频码，存在致命缺陷：码型与频谱形态无法动态调整。当敌方干扰机针对性压制特定频段时，固定频谱分布的信号极易被干扰，抗干扰能力大幅下降。

2. 混沌扩频的研究现状

混沌系统具备初值敏感、参数敏感、类噪声、可复现四大特点，天然适合生成扩频码片序列，因此多年来被广泛应用于混沌 DSSS、混沌码分多址（DS-CDMA）、混沌键控等通信系统。

过往研究大多停留在静态对比层面：选定某一种混沌映射、固定参数，仅验证 "混沌序列能否替代传统 PN 序列"，并未挖掘混沌参数的调控价值。

3. 本文核心思路与研究目标

区别于传统研究，本文不再局限于 "序列替换"，而是将混沌映射参数 a a a定义为频谱控制量 。

选用余弦混沌映射 x n + 1 = a cos ⁡ ( x n ) x_{n+1}=a \cos (x_{n}) xn+1=acos(xn)，改变参数 a a a可让系统遍历稳定、周期、混沌临界、完全混沌四种动力学状态，不同状态会产生截然不同的码片统计特性与功率谱密度（PSD）。

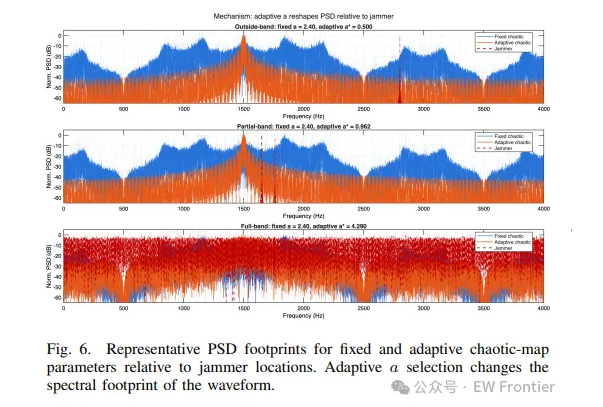

在局部干扰环境中，合理调整参数 a a a可将信号能量从干扰强频段转移至纯净频段，实现主动避扰。本文核心论证：混沌扩频系统的抗干扰性能，由频谱重叠度、干扰投影、序列相关性等通信特征主导，而非单纯由混沌强弱决定 。

研究同时综合误码率、频谱特征、码片特性、李雅普诺夫指数（LLE，表征混沌强度）等多维度指标，完成方案设计、对比与验证。

（三）核心技术与实现方法

1. 整体系统模型

（1）信号调制模型

原始二进制比特映射为双极性符号 b k ∈ − 1 , + 1 b_k \in {-1,+1} bk∈−1,+1，再与双极性码片序列 c k , n ∈ − 1 , + 1 c_{k,n} \in {-1,+1} ck,n∈−1,+1 相乘完成扩频：

s k , n = b k c k , n s_{k,n}=b_{k}c_{k,n} sk,n=bkck,n

混沌序列生成规则：将混沌映射输出的连续数值取符号，得到二进制码片：

c n = s g n ( x n ) cn=\mathrm{sgn}(xn) cn=sgn(xn)

实验设置四类发射机方案做横向对比：

1. 传统 PN 直扩；2. 随机序列直扩；3. 固定参数混沌扩频 （基准组，固定 a = 2.40 a=2.40 a=2.40）；4. 自适应混沌映射扩频 （根据干扰环境动态优选参数 a a a）。

（2）信道与接收模型

接收信号统一建模为：

r ( t ) = s ( t ) + j ( t ) + n ( t ) r(t)=s(t)+j(t)+n(t) r(t)=s(t)+j(t)+n(t)

其中 s ( t ) s(t) s(t)为发射信号， j ( t ) j(t) j(t)为干扰信号， n ( t ) n(t) n(t)为加性高斯白噪声。实验设置四类典型干扰：带外单音干扰、部分频带干扰、载波中心干扰、全频带高斯干扰（无频谱间隙，作为对照组）。

接收端采用相干相关解调：将接收信号与本地同步码片做累加相关，根据相关结果正负判决比特，并统计系统误码率。实验假设理想定时同步，接收端已知当前混沌参数，同步与参数信令问题留待后续工程实现。

2. 混沌映射频谱控制原理

本文核心创新：把参数 a a a当作频谱调节旋钮 。

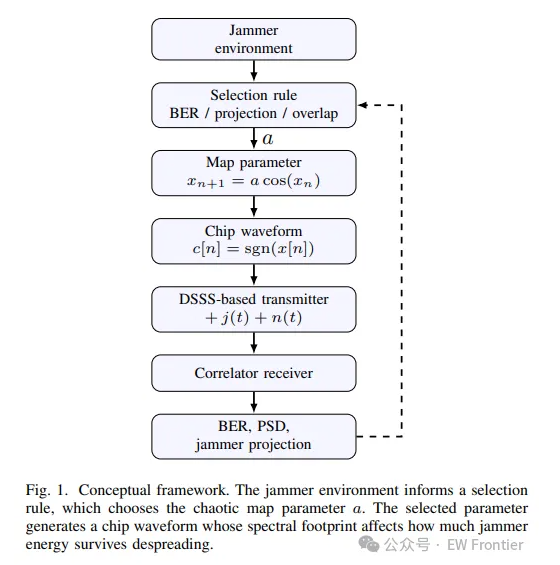

在固定混沌映射和初始值的前提下，参数 a a a变化会改变迭代序列的状态分布，经过取符号生成码片后，直接改变信号频谱分布。整套控制逻辑闭环：

干扰环境 → 参数选择规则 → 混沌参数 a a a → 码片波形生成 → 无线传输 → 接收解调 → 评估误码率、频谱、干扰抑制效果。

3. 五大参数选择规则

为实现参数自动优选，设计多套判别规则，并以 "全局最优误码率（BER oracle）" 作为性能上限基准：

1. 最优误码率准则 ：遍历所有参数，选择误码率最低的 a a a，仅作为理论最优参考，不用于实时工程；

2. 频谱重叠最小准则：计算信号频谱与干扰频谱的重叠系数，优先选择重叠度最低的参数，从频域规避干扰；

3. 干扰投影最小准则：计算解扩后残留的干扰分量，选择干扰残留最小的参数；

4. 相关特性准则：兼顾频谱与码片自相关特性，避免序列自相关旁瓣过高导致通信性能劣化；

5. 混沌强度准则：传统思路，仅选择李雅普诺夫指数最大（混沌最强）的参数。

同时引入码片质量评价指标 ：码片平衡性、跳变密度、自相关旁瓣、频谱重心 / 展宽 / 平坦度，用来约束扩频码的基本通信属性。

4. 仿真实验配置

所有方案统一归一化为单位平均功率，保证对比公平，核心仿真参数如下：

• 混沌映射： x n + 1 = a cos ⁡ ( x n ) x_{n+1}=a \cos (x_{n}) xn+1=acos(xn)，参数扫描范围 a ∈ 0.5 , 6.0 a \in 0.5,6.0 a∈0.5,6.0，共 120 个采样点；

• 每比特码片数：32；信噪比 E b / N 0 E_b/N_0 Eb/N0：12 dB；干扰功率：高于信号 20 dB；

• 训练阶段：12 组测试，每组 10 万比特；验证阶段：30 组测试，每组 10 万比特；

• 约束条件（传统 DSSS 特性）：码片不平衡度 < 0.20 <0.20 <0.20，码片跳变密度 0.20 ∼ 0.80 0.20\sim0.80 0.20∼0.80。

实验分为无约束自适应 和约束自适应两组：无约束组仅追求最优抗干扰；约束组强制保留传统扩频码的平衡性、跳变特性、相关特性，模拟工程实际使用场景。

（四）实验结果与核心结论

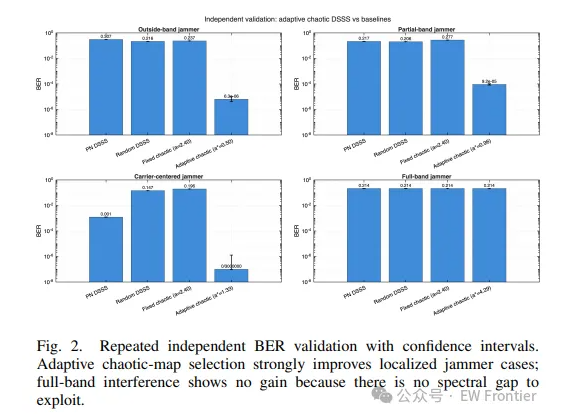

1. 整体性能表现（误码率 BER）

1. 局部干扰场景（带外、部分频带、载波中心干扰）
   自适应混沌频谱控制性能碾压传统方案与固定混沌扩频：

• 带外干扰：固定混沌 BER=0.2368，自适应方案降至 6.3 × 10 − 6 6.3×10^{-6} 6.3×10−6；

• 部分频带干扰：固定混沌 BER=0.2773，自适应方案降至 9.2 × 10 − 5 9.2×10^{-5} 9.2×10−5；

• 载波中心干扰：自适应方案在 300 万比特测试中零误码。

2. 全频带干扰场景
   所有方案误码率均维持在 0.214 左右，自适应策略无任何增益。原因：干扰覆盖全部频谱，信号无可用频谱间隙转移能量，频谱调控彻底失效。

结论 1 ：该技术的生效前提是干扰存在局部性、系统存在可利用的频谱间隙。

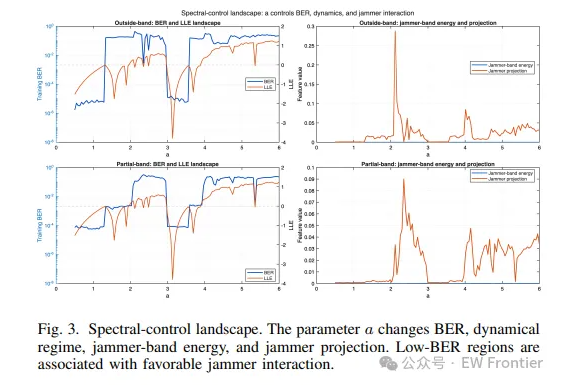

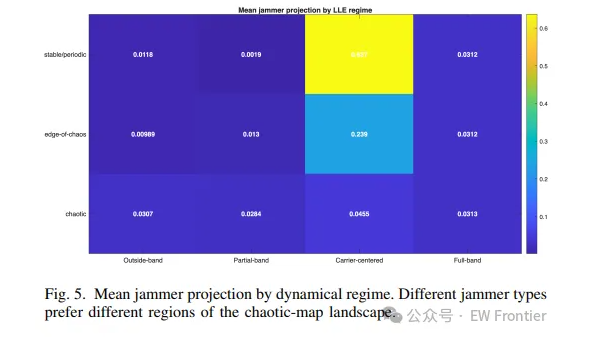

2. 不同动力学状态的适配规律

混沌映射随参数 a a a分为三类状态：稳定 / 周期态、混沌临界态、完全混沌态。不同干扰适配不同状态：

• 带外干扰：混沌临界态干扰残留最小，抗干扰最优；

• 部分频带干扰：稳定 / 周期态表现最佳；

• 载波中心干扰：完全混沌态抑制干扰能力最强；

• 全频带干扰：三类状态性能完全一致。

结论 2 ：不存在 "万能最优混沌状态"，干扰类型决定最优动力学区间，不能单纯追求高混沌强度。

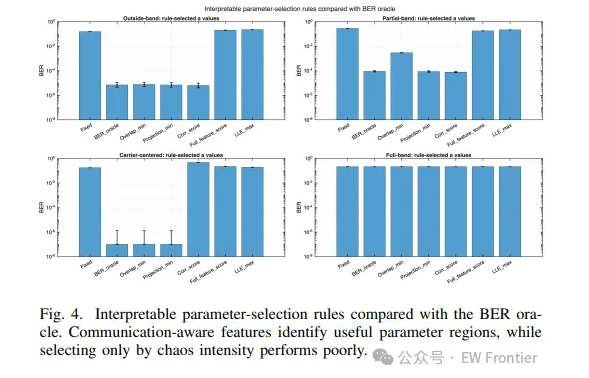

3. 参数选择规则对比

仅依靠 "混沌强度" 选参数的传统思路效果极差；而频谱重叠、干扰投影、序列相关三类通信特征规则，选出的参数性能无限接近理论最优值。

结论 3 ：评判混沌扩频性能，通信频谱、相关特征远比混沌强度重要。

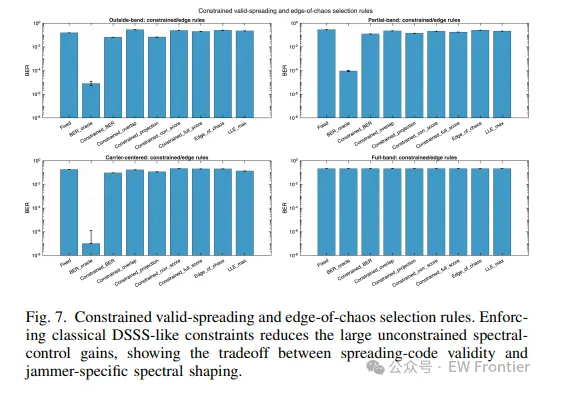

4. 传统扩频约束带来的性能权衡

当强制要求码片平衡、合理跳变、低自相关等传统 DSSS 特性后，自适应方案的抗干扰增益明显下降：

以带外干扰为例，约束后误码率从 6.3 × 10 − 6 6.3×10^{-6} 6.3×10−6上升至 0.0648。

这说明：

• 无约束混沌参数：极致频谱整形、抗干扰最强，但部分参数不再具备传统扩频码特性；

• 有约束混沌参数：兼容现有 DSSS 体制、工程兼容性好，但抗干扰能力下降。

结论 4 ：混沌自适应频谱控制存在固有权衡：传统扩频码的规范性 与频谱整形抗干扰能力无法同时达到最优。

（五）全文总结与未来展望

1. 研究总结

1. 基于余弦混沌映射 x n + 1 = a cos ⁡ ( x n ) x_{n+1}=a \cos (x_{n}) xn+1=acos(xn)，可构建一套参数可调的动态频谱控制系统 ，参数 a a a能驱动信号在多种动力学状态间切换，灵活改变频谱分布；

2. 面对带外、部分频带、载波中心等局部结构化干扰，自适应混沌频谱控制可实现误码率数量级下降；全频带干扰下无提升；

3. 依靠干扰投影、频谱重叠、序列相关性的特征判别方法，是实现参数实时优选的有效手段，单纯依靠混沌强度选型并不科学；

4. 混沌映射的定位被重新定义：它不只是伪随机序列发生器，更是可编程频谱编码平台；同时传统 DSSS 扩频特性与频谱抗干扰能力存在此消彼长的权衡关系。

2. 未来研究方向

1. 拓展至更多类型混沌映射，验证方案通用性；

2. 增加干扰实时分类算法，实现干扰识别 + 参数自适应的全流程自动化；

3. 基于软件无线电（SDR）完成硬件实测，推动技术落地；

4. 研发在线实时特征提取算法，摆脱离线训练，实现真正的实时动态调控。

---
