FAB设备OEE自动化分析工具：月度报表从2天缩短到30秒

每月花2天做OEE报表的日子终于结束了

我们车间有32台关键设备，每月要做OEE报表。

以前的方法：从MES导出Excel → 用Excel公式一个个算 → 手动汇总 → 做PPT。每月花2天，纯体力活。

而且每次都有几个单元格算错，汇总后和PM的数据对不上，又要回来查。

去年底我实在受不了了，用Python写了个自动化工具：导入MES数据 → 30秒出完整的OEE分析报告（含图表）。

现在每月省2天，一年省24天。按我的日薪算，相当于每年省了约6万的'加班费'。

OEE计算核心：三大损失

OEE = 可用率 × 表现率 × 质量率

可用率 = 实际运行时间 / 计划生产时间

表现率 = 理论周期 × 产量 / 实际运行时间

质量率 = 合格品数 / 总产出数

听起来简单，但实际操作中有3个坑：

1. 停机分类：计划保养、设备故障、等待物料、换recipe------每种停机要分开统计

2. 产能基准：不同recipe的周期时间不同，不能用单一基准

3. 时间口径：开机时间和计划时间不是一回事------设备开机但没排产的时间，要计入计划外停机

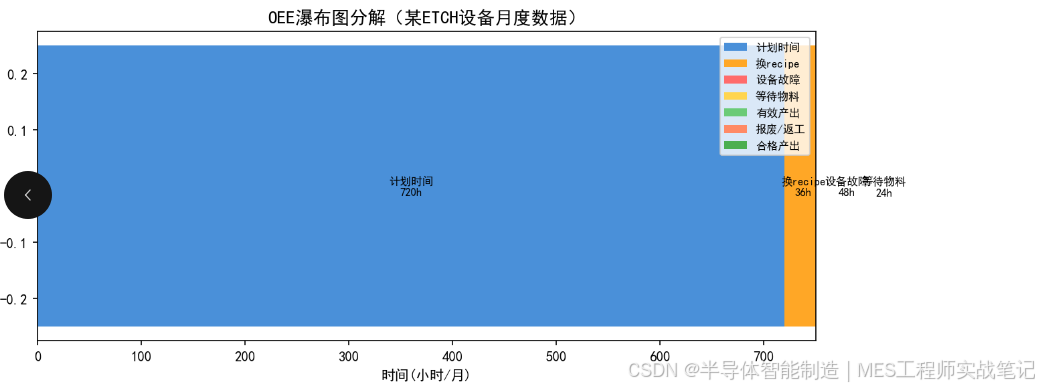

图1：OEE瀑布图------720小时计划时间，最终594小时合格产出

自动化代码

import pandas as pd

import matplotlib.pyplot as plt

def calc_oee(df):

"""计算单台设备OEE

df列: planned_h, breakdown_h, wait_h, changeover_h,

output_qty, defect_qty, ideal_cycle_min

"""

operating = df"planned_h" - df"breakdown_h" \

• df"wait_h" - df"changeover_h"

availability = operating / df"planned_h"

performance = (df"ideal_cycle_min" * df"output_qty" / 60) / operating

quality = (df"output_qty" - df"defect_qty") / df"output_qty"

oee = availability * performance * quality

return {"availability": availability, "performance": performance,

"quality": quality, "oee": oee}

批量计算所有设备

df = pd.read_csv("monthly_equipment_data.csv")

results = df.groupby("equipment_id").apply(calc_oee).apply(pd.Series)

results.sort_values("oee", ascending=True)

print(results)

图2：10台ETCH设备月度OEE排名（ETCH-01最低64.2%，需重点关注）

效果对比

|------|-----------|-----------------|
| 指标 | 手工Excel | Python自动化 |
| 制作时间 | 2天 | 30秒 |
| 设备覆盖 | 32台 | 全车间（不限） |
| 错误率 | 约5%（公式算错） | 0%（代码验证） |
| 图表类型 | 固定模板 | 自动生成(瀑布图/排名/趋势) |
| 复用性 | 每月重新做 | 一键运行 |

踩坑经验

1. MES导出的时间字段格式不统一（有的精确到秒，有的到分钟）→ 统一用pd.to_datetime转换

2. 换recipe的时间要单独统计------有的设备换recipe只要10分钟，有的要45分钟

3. OEE超过100%说明ideal_cycle设得太保守，需要更新基准值

这份模板/工具我整理了很久，建议收藏备用，下次需要直接拿出来用。

你在FAB遇到过类似问题吗？评论区说说你的处理思路，有代表性的我帮你分析！

---
