基于 C# WPF + HALCON 的工业视觉算法工具框架(开源)

一、介绍

1、项目背景

老板： 公司招了个牛马实习生，月薪3000，干软件开发，还得懂计算机算法。

第一天跑去吐槽："你写的这软件也太难用了，界面卡成PPT，功能一用就崩，你是专门来写Bug的吗？"

实习生： 头也不抬："别问，3000块自然有3000块的写法。"

老板： "那能不能做一个视觉工具？现场人员点一点就能用那种。"

实习生： "可以，别问原理，问就是封装。"

老板： "什么原理？"

实习生： "说了别问。"

于是，这个基于 WPF + HALCON 的小工具就诞生了。

功能很简单：找线、找圆、读码、模板匹配，就这四板斧。

目标很朴素------让不会写代码的人，也能把视觉检测跑起来。

2、为什么做这个工具

写业务痛点：

现场人员不会写代码
每次换产品都要重新调参数
算法工程师不可能天天站产线旁边
所以需要一个"能点、能拖、能保存、能运行"的视觉配置工具

以前调一个圆，要改代码、编译、运行、截图、发群里问一句"这样行不行"。

现在不一样了，现在可以直接拖 ROI。

效率提高了，头发保住了一点点。

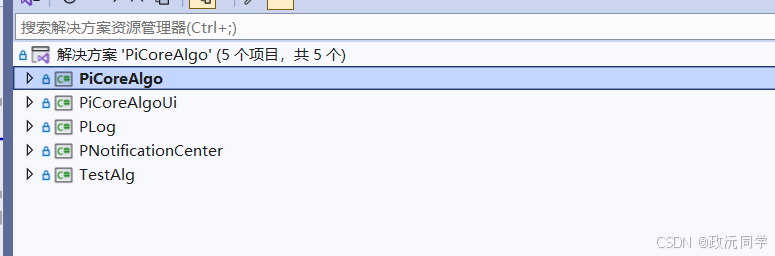

3、项目整体结构

可以放一张项目结构图，介绍几个工程：

PiCoreAlgo：核心算法库，封装 HALCON 算法
PiCoreAlgoUi / UI：WPF 可视化配置界面
PLog：日志模块
PNotificationCenter：通知中心，用于 UI 模块通信
TestAlg：测试调用工程
Dll/halcondotnet.dll：HALCON .NET 依赖

这个界面主要干三件事：

打开图片
配置工具
看结果

老板转头看了看软件功能： "等等，你这日志模块和消息通知怎么写的？我看跑起来还算稳定。"

实习生： "那个啊，PLog 日志模块和 PNotificationCenter 之前章节有讲过。"

老板： "什么章节？"

实习生： "老板，年轻人你渴望力量吗？"

老板： "......什么意思？"

实习生： 从桌子底下抽出一摞书，"可以看看以下的书📕，基本功。

C#运行日志https://blog.csdn.net/qq_54122623/article/details/150564238?spm=1011.2124.3001.6209

C# 观察者模式https://blog.csdn.net/qq_54122623/article/details/160167275?spm=1011.2124.3001.6209

二、UI界面

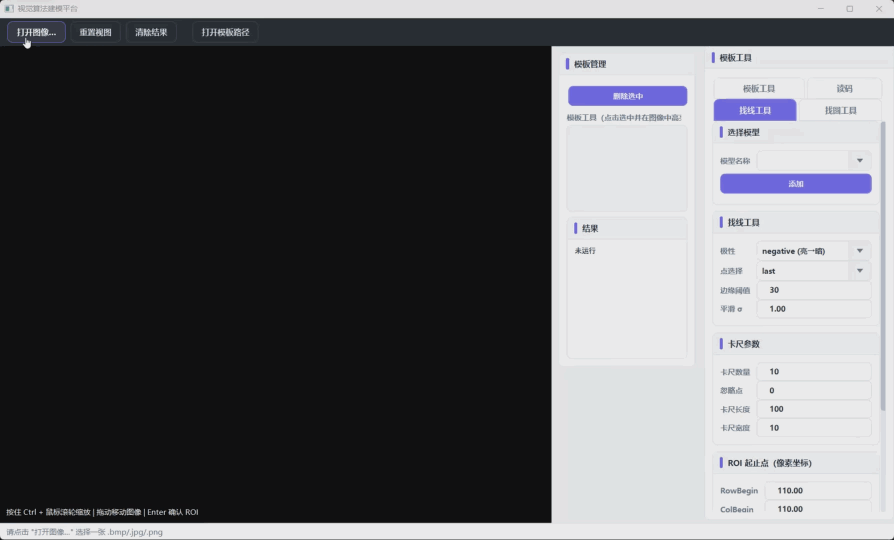

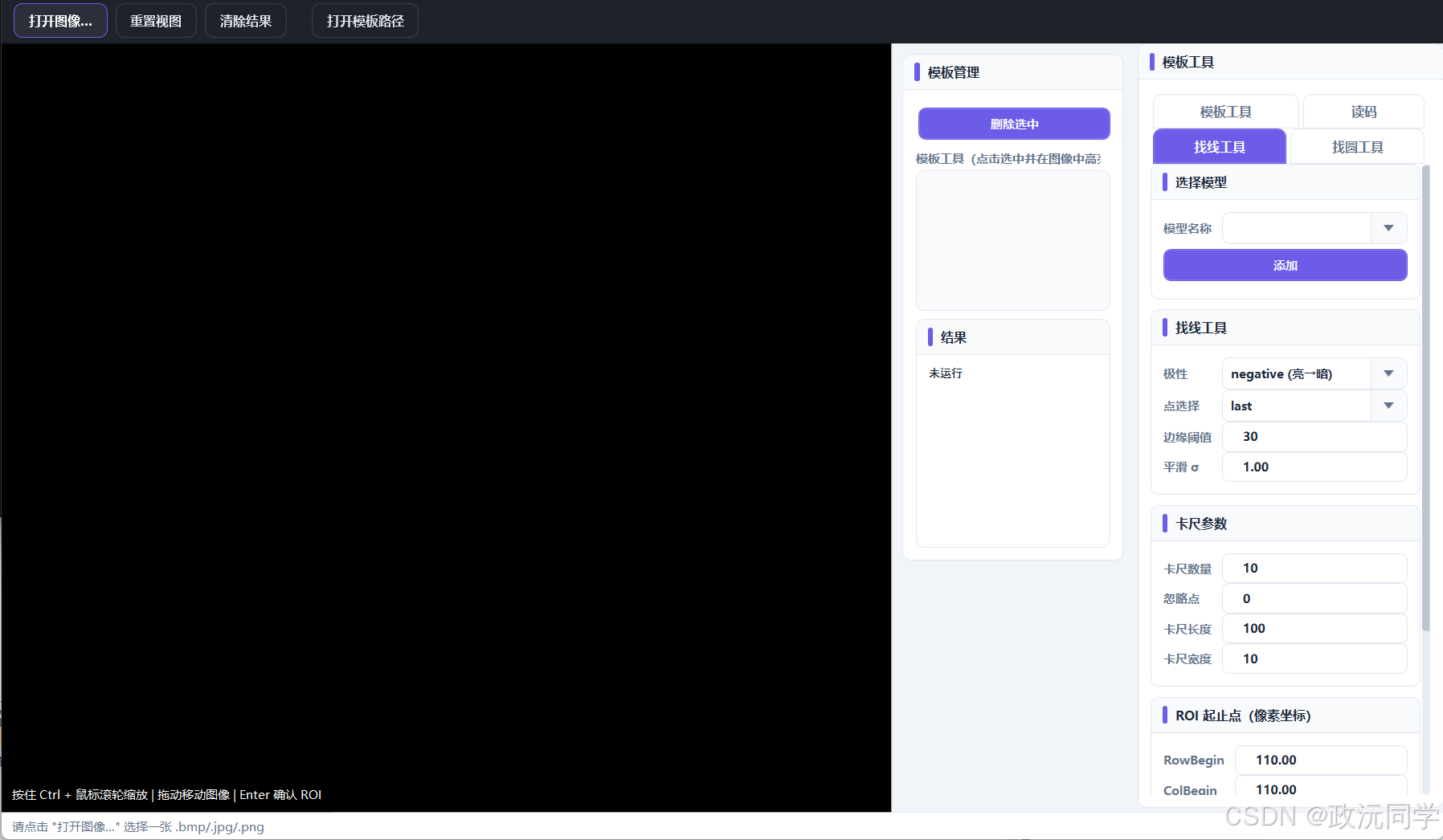

1、Ui界面介绍

讲 UI，而不是代码。

可以介绍：

左侧/中间：图像显示区
右侧/上方：工具配置区
支持打开图片
支持缩放、拖动
支持添加 ROI
支持运行后显示结果

2、Ui样式

老板兴致上来了： "那界面能不能再好看点？换个皮肤什么的。"

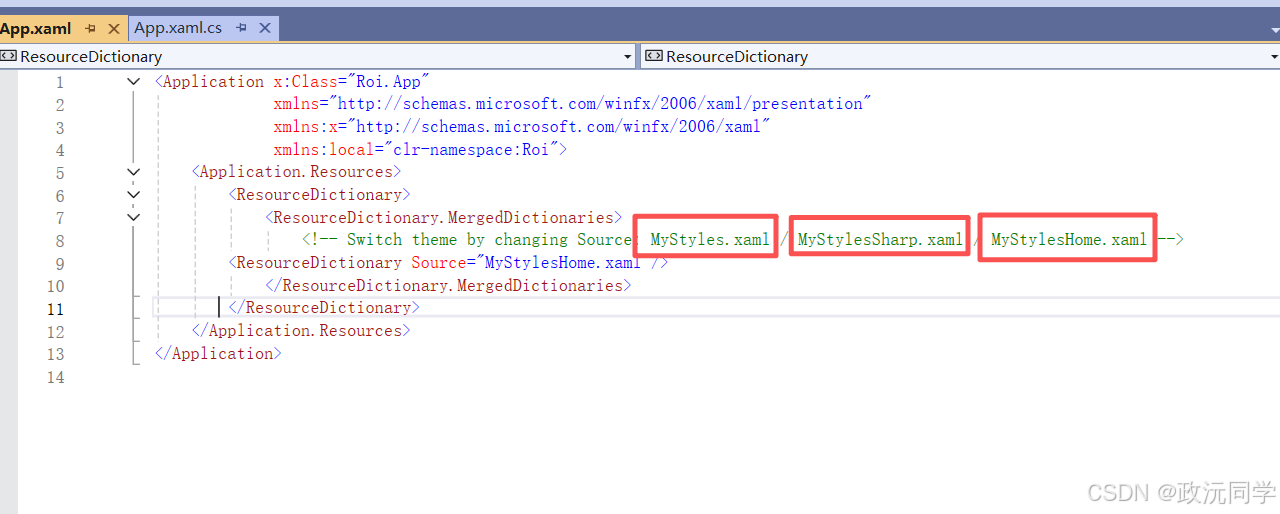

实习生： "好说，我默认写了三种样式，分别是 MyStyles.xaml、MyStylesSharp.xaml、MyStylesHome.xaml。你想换风格，把 Source="MyStylesHome.xaml" 替换一下就行。"

老板： "这么高级？有什么讲究？"

实习生： "讲究大了。MyStyles 是正常风格，MyStylesSharp 是锐利商务风，MyStylesHome 是居家暖色调------其实就是我把三个按钮颜色换了一下。"

老板： "......就这？"

实习生： "老板，3000块的工资，我能封装出三套皮肤已经是买一送二了。您要是不满意，xaml 文件是开放的，您可以根据个人喜好自己写样式。"

老板： "我自己写？"

实习生： "对，简陋点也无所谓，反正您写出来的大概率比我的还简陋。"

接下来就是

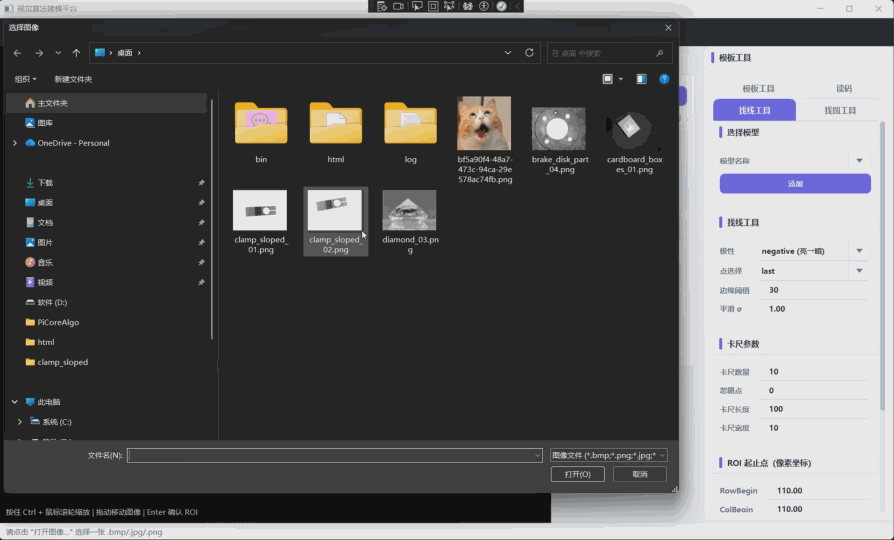

三、找线建模工具

你告诉软件大概在哪找，它负责把边缘抠出来。

老板： "你这视觉软件，找线功能怎么一堆参数？现场工人哪看得懂。"

实习生： "老板别慌，我给你用人话翻译一遍：

StartX / StartY------告诉软件从哪开始找。
EndX / EndY------告诉软件找到哪为止。两点连条线，就这条线上找边缘，别的地方不管。
CaliperNum------放多少个卡尺。相当于派多少个人沿线站岗，人多了查得细，人少了容易漏。
LineHeight------往两边找多远。设小了边缘漏了，设大了把隔壁工件的边也抓来了。
LineWidth------每个卡尺的宽度，胖卡尺还是瘦卡尺的区别。
Threshold------边缘够不够硬。数值越高要求越严，跟找对象一样，眼光太高一个都找不到。"

老板： "那这个 Transition 呢？"

实习生： "方向。黑到白还是白到黑，搞反了边缘就跟你的人生一样，全是错的。"

老板： "......那 Select 呢？"

实习生： "找到一堆边缘选哪个。第一个、最后一个、还是全都要。成年人建议选第一个，别贪。"

老板： "IgnoreEdge 呢？"

实习生： "剔除捣乱的边缘点，防止一颗老鼠屎坏了一锅汤。跟公司开掉摸鱼的一个道理。"

老板： "Sigma 呢？"

实习生： "图太糊了就加点，相当于美颜磨皮，但别加太猛，不然边缘也一起糊没了。"

老板： "那要是调了半天还是找不到呢？"

实习生： "五句话排查法，记好了：

线没放到边缘附近------你让人家在起点找，边缘在终点，这不扯淡嘛。
Threshold 太高------眼光太高，边缘不配。
Transition 方向反了------南辕北辙。
CaliperNum 太少------就派三个人搜一座山，能找到才怪。
图像太糊------边缘像被生活磨平了一样，换相机吧，这个3000块真不包。"

老板： "......那这套参数你调好了吗？"

实习生： "默认就能跑。能找、能测、能出结果，3000块的标准已经非常体面了。要自动调参也行------"

老板： "加钱对吧？"

实习生： "老板悟了。"

四、找圆建模工具

老板： "上次找线说完了，这找圆功能又一堆参数，你再给我翻译翻译。"

实习生： "好嘞。找圆的思路很简单------就像一群质检员围着圆站一圈，每个人低头看自己脚下有没有边缘。最后大家把看到的点交上来，系统说：行，我给你们拟合一个圆。"

老板： "那参数呢？"

实习生： "挨个说：

CenterX / CenterY------圆心大概在哪。不用很准，大概就行，别指到工件外面去。
Radius------大概半径。也就是你告诉软件：圆差不多这么大，别跑太远去找。
CaliperNum------安排多少个质检员。人太少，圆拟合不稳；人太多，老板会问你为什么运行慢。3000块的建议16到24个，体面。
CaliperLength------每个质检员往内外看多远。太短了边缘在视野外，太长了把隔壁的边也抓来凑热闹。
CaliperWidth------卡尺宽度。质检员的眼睛睁多大。
Threshold------边缘要多硬才算数。跟招人一样，门槛太高一个合格的都没有。
Transition------黑到白还是白到黑。方向反了，质检员全体向后转，找到一个寂寞。
Direction------从外往里找，还是从里往外找。你告诉质检员先看哪头。
IgnoreEdge------忽略捣乱的边缘点。有人眼神不好报了假点，直接踢出去，防止一颗老鼠屎坏了拟合的圆。
Sigma------平滑。图太糊了就加点，跟美颜一个道理，但别太过，不然圆也磨成椭圆了。"

老板： "那要是找不出来呢？"

实习生： "老规矩，五句话排查：

圆ROI没套准------你圈了个寂寞，圆根本不在里面。
Threshold太高------边缘强度不够，人家不配。
Transition方向反了------质检员全员面壁。
CaliperLength太短------边缘刚好在视野外面，差一毫米就是两个世界。
图像太糊------边缘像被生活磨平了一样，换相机，这个3000块真不包。"

老板： "总结一下？"

实习生： "找圆失败，一般不是算法摆烂，而是参数没哄好。哄好了，它比狗都听话。"

老板： "那你默认参数哄好了吗？"

实习生： "哄好了。能找、能测、能出结果，3000块的标准，这圆拟合得已经非常体面了。"

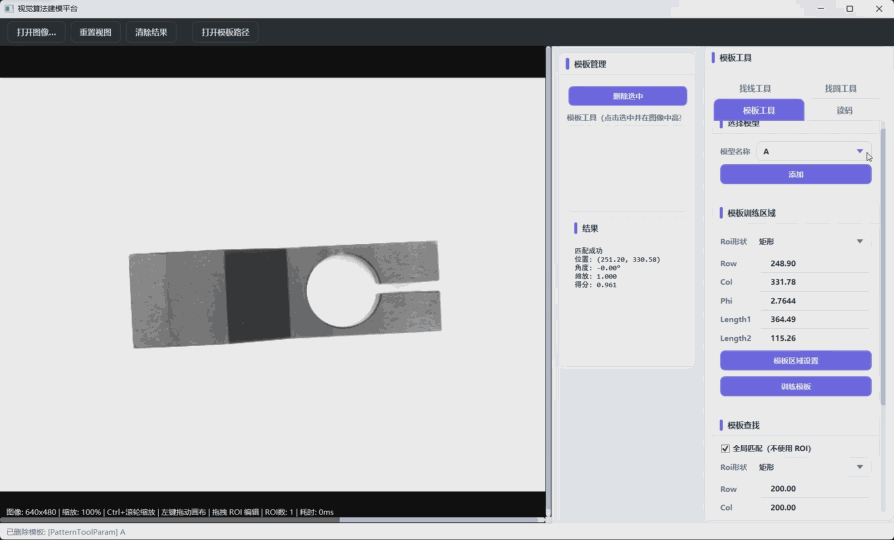

五、模板匹配建模工具

老板： "上次找线找圆说完了，这模板匹配又是什么？参数更多了。"

实习生： "模板匹配很好理解------你先给系统看一眼标准样品，然后告诉它：'记住这个东西，下次在图里把它找出来。'"

老板： "就这么简单？"

实习生： "就这么简单。参数我给你翻一遍：

ModelIDPath------模板存哪。你得告诉系统把记住的东西放哪个文件夹，路径写错了它就跟失忆了一样，谁都不认识。
TrainROIType------训练区域类型。你是圈个矩形还是画个圆让系统认，别选太大，你只是让它记住产品特征，不是让它记住整张图的青春。
TrainRow / TrainCol------训练区域中心位置。你告诉系统：盯着这儿看，特征在这。
TrainPhi------训练区域角度。产品歪着放的，就告诉它歪了多少度。
TrainLength1 / TrainLength2------训练区域宽高。框多大，框大了背景干扰多，框小了特征没圈全。
FullImageFlag------是否全图搜索。选是，系统满图找，但慢；选否，只在指定区域找，快。
FindROIType------查找区域类型。跟训练一个意思，告诉系统去哪找。
FindRow / FindCol------查找区域中心。目标大概在哪，告诉它。
FindLength1 / FindLength2------查找区域宽高。范围给够，别目标挪两步就出圈了。
MinScore------最低匹配分数。满分100，低于这个分系统就当没看见。设太高，稍微偏一点就装死；设太低，什么阿猫阿狗都认。"

老板： "那后面这几个呢？"

实习生： "ModelingRow / ModelingColumn / ModelingAngle------建模时的位置和角度。就是系统记住模板时产品站哪、朝哪，后续坐标跟随全靠这个基准。"

老板： "那如果目标有点旋转、偏移、缩放，还能认吗？"

实习生： "一般能认。系统没那么矫情，稍微歪点、远点、大点小点，它都能凑合。但如果图片糊得像监控截图，或者你模板区域选得太随意，那就别怪它说------'这谁啊？不认识。'"

老板： "那匹配失败了怎么排查？"

实习生： "还是老规矩：

训练ROI没选到明显特征------你让人家记了个寂寞。
查找ROI没覆盖目标位置------目标在框外面，系统看都看不见。
MinScore设置太高------满分100你设99，系统心想：臣妾做不到啊。
模板区域太大------背景干扰太多，系统不知道该看哪。
图片亮度变化太大------昨天拍的晴天，今天拍的阴天，系统直接脸盲。
模型文件路径不对------模板压根没保存成功，系统脑子里是空的。"

老板： "这个第六点怎么加粗了？"

实习生： "因为这是最容易犯的错，仅次于忘记保存Word文档。"

老板： "那你这默认参数都设好了？"

实习生： "设好了。能存、能找、能匹配，3000块的标准，已经认得挺体面了。记住一句话------"

老板： "什么？"

实习生： "你只是让系统记住产品特征，不是让它记住整张图的青春。"

六、读码建模工具

老板： "找线、找圆、模板匹配都说完了，你这还有个读码功能，又是干嘛的？"

实习生： "读码就是识别二维码、DataMatrix这些。产品追溯码、料盘码、工件ID，统统交给它。"

老板： "操作复杂吗？"

实习生： "不复杂，几步走：打开图片，选读码工具，起个名比如code_1，选码类型，然后决定要不要框ROI------要的话拖个矩形把码圈住，设好识别数量和超时时间，点运行，完事。"

老板： "ROI又是什么？"

实习生： "Region of Interest。这个工具有一个朴素原则：能框住就别全图找。"

老板： "全图找不行吗？"

实习生： "不是不行，但就像你在公司群里翻三年前的通知。理论上能找到，实际上你已经开始怀疑人生。所以现场用一定开ROI，只在框里找，速度快还稳。"

老板： "参数呢？"

实习生： "少，就这几个：

CodeType------码类型。二维码还是DataMatrix，别选错。选错了就像拿饭卡刷地铁，系统不是不努力，是你俩根本不在一个频道。
IsUseRoi------是否启用ROI。建议勾上，理由刚才说了，全图找约等于大海捞针。
FindRow / FindCol------ROI中心位置。告诉它大概在哪。
FindLength1 / FindLength2------ROI宽高。框大点没事，但一定要把码完整框住，框一半它就不认识了。
FindPhi------ROI角度。码歪了就把框也歪一下。
ExpectedCount------期望识别几个码。一个就填1，多个就填对应数量。
TimeOut------最长识别时间。超过这个时间还没读到就放弃，别让它死磕。
DefaultParameters------识别策略。系统预设的读码模式，默认就行，别手贱乱改。"

老板： "那读不出来怎么回事？"

实习生： "常见六大原因：

ROI没框住完整码------码在框外面，系统看都看不见。
码太小------小到系统怀疑这是不是个码。
图片反光------一道白光正好打在码上，系统直接瞎了。
码类型选错了------拿饭卡刷地铁，刷到天荒地老也刷不开。
TimeOut太短------系统刚准备发力，你喊停了。
码本身印刷质量差------糊了、缺了、脏了，神仙难救。"

老板： "默认能跑吗？"

实习生： "能。打开图，框个ROI，点运行，3000块的标准，已经读得非常体面了。记住一句话：能框住就别全图找，全图找那是跟自己过不去。"

六、总结

老板： "讲了半天，你这几个工具到底能干啥，给我总结一下。"

实习生： "行，一句话总结：FindLineControl负责找线，FindCircleControl负责找圆，FindDataCodeControl负责读码，PatternToolControl负责模板匹配。"

老板： "就这？"

实习生： "就这。说白了，它们解决的不是'算法有多高级'的问题，而是'现场人员能不能点一点就把检测跑起来'的问题。能打开图片，能拖ROI，能调参数，能保存配置，能看检测结果------对于一个月薪3000的牛马实习生来说，已经不能要求更多了。"

老板： "那实际项目里怎么用？总不能天天打开这个配置界面点来点去吧？"

实习生： "老板问到点子上了。实际项目一般不会让用户天天点配置界面。正确的姿势是：先用这个工具把参数调好、保存好，然后在项目代码里调这些配置好的工具。"

老板： "比如？"

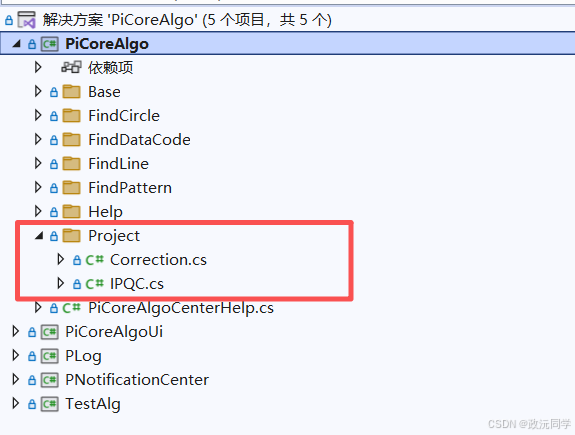

实习生： "比如在PiCoreAlgo的Project文件夹下面建一个.cs文件，写个项目逻辑类，里面写个ReadQcCode方法专门读二维码。流程大概就是：上位机传图进来，项目类加载配置好的读码工具，调FindDataCode去识别，拿到字符串和结果，返回给上位机。这个配置工具更像是'调参后台'，真正上线跑的时候是项目代码在干活。"
