爆炸场测试直接关系着武器装备性能评估和炸药毁伤威力验证，冲击波压力峰值、正压持续时间、瞬态温度分布等关键参数的采集精度，每一个数据点的准确与否都直接影响最终结论的可靠性。然而，爆炸测试现场的环境条件极为恶劣，爆炸瞬间产生的高温、高压和强冲击，使得常规测试设备根本无法正常工作。存储测试装置必须深埋地下进行防护，传感器通过长长的防护套管连接至测点位置，而测试人员则需退至安全距离之外，全程通过无线链路远程读取设备数据。在这种极端工况下，测试软件的稳定性和数据处理能力成为项目成败的核心决定性因素。
传统文本编程方式（如 VB、VC++）虽然功能强大，但在爆炸场测试这类快速迭代的工程项目中，存在开发周期长、人机界面不直观、后期维护调试困难等突出问题。针对这一痛点，技术团队采用 LabVIEW + MATLAB 混合编程模式，充分发挥两种平台的技术优势，成功开发了一套爆炸场压力与温度测试专用软件，实现了从传感器信号采集、远程数据传输到专业数据分析的全链路闭环。
系统总体设计
测试软件采用模块化架构设计，从数据交互和信号采集两条主线同步推进。
USB + 无线双通道数据交互
存储测试系统基于 FT245RL 芯片构建 USB 通信通道。LabVIEW 通过调用 FTD2XX.dll 动态链接库中的底层读写函数，实现对 USB 接口的直接操作，确保数据从存储模块到上位机的高效稳定传输。无线通信方面，系统采用 WLAN 模块组网方案：设备端配置为 TCP 服务器，LabVIEW 作为客户端主动发起连接请求，通过标准 TCP/IP 协议实现远程数据读取和状态监控。
两条通信链路相互独立、互为备份，任一通道出现异常时不影响另一通道的正常工作。配合 LabVIEW 的多线程同步机制，软件可同时轮询监控多台设备的工作状态，满足大规模爆炸场多点同步测试的工程需求。
NI-DAQmx 同步数据采集
针对激波管压力动态标定这一典型应用场景，系统利用 NI-DAQmx 驱动程序实现 4 通道同步数据采集。采集任务采用模拟边沿触发模式进行配置：以 0 通道为触发源通道，当激波信号到达且幅值超过预设触发电平时，系统自动启动所有通道的数据记录。采集到的原始数据实时写入 TDMS 文件，该文件格式针对高速连续数据流做了底层读写优化，便于后续对大规模测试数据进行快速检索和回放分析。

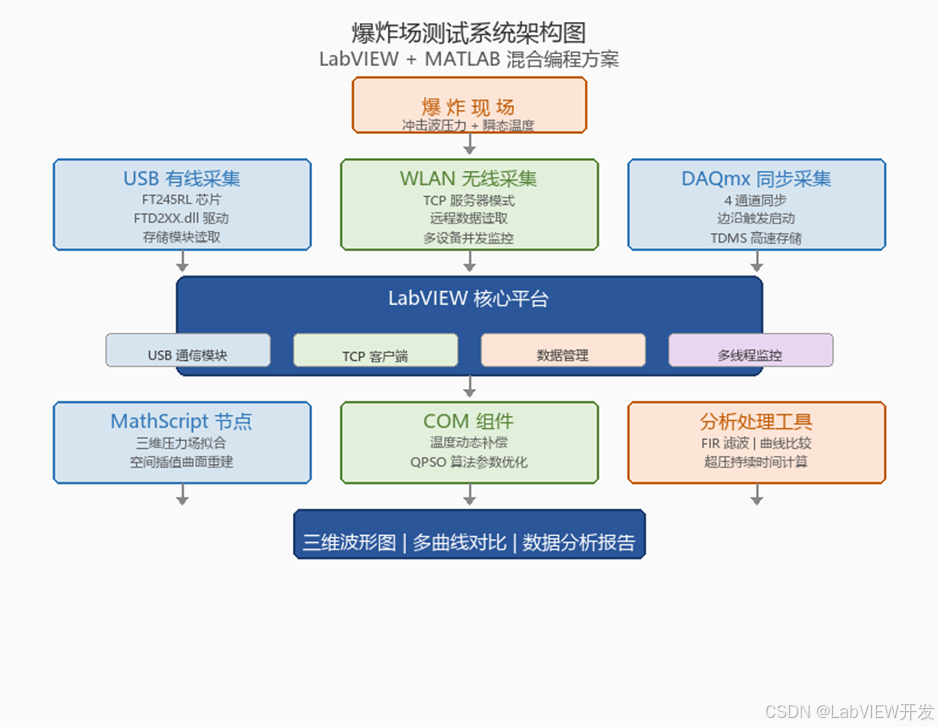

▲ 系统总体架构示意图
核心功能实现
MathScript 节点实现压力场拟合
LabVIEW 的 MathScript 节点内建了 600 多个数学运算函数，无需在开发机上额外安装 MATLAB 即可直接调用，显著降低了环境依赖的复杂度。具体应用中，将爆炸现场的传感器布局坐标和多测点测试结果输入 MathScript 节点，系统自动完成空间插值与曲面拟合计算，生成直观的三维压力场波形图。该功能使测试人员能够直观掌握爆炸冲击波的空间传播规律和衰减特性，快速定位关键特征区域。
COM 组件实现温度动态补偿
热电偶传感器因热惯性较大，在爆炸这类瞬态温度测量场景中会产生显著的动态响应误差，导致测量结果严重偏离真实值。为解决这一技术难题，团队在 MATLAB 中建立了动态补偿滤波器的数学模型，并引入量子粒子群优化算法对滤波器参数进行全局寻优，使补偿后的系统动态响应特性得到显著改善。
该算法的工程化部署通过 COM 组件技术实现：将优化后的滤波器模型打包为标准 COM 组件，LabVIEW 通过自动化接口直接调用。这种实现方式的最大优势在于------复杂算法可以完全脱离 MATLAB 运行环境独立部署和分发，现场工程师无需关心底层算法的实现细节，只需在 LabVIEW 前端完成参数配置即可获得补偿后的温度数据。
数据分析处理工具集
| 功能 | 说明 |
|---|---|
| 数字滤波器 | FIR 加窗滤波器，有效抑制噪声尖峰 |
| 温度补偿 | DS18B20 冷端补偿 + COM 组件动态补偿双重机制 |
| 冲击波持续时间 | 双循环并行算法快速计算超压时长 |
| 多曲线比较 | 同屏显示多条波形，对比不同测点压力分布 |
案例总结
经实爆现场检验，测试系统在 USB 有线通信和 WLAN 无线远程监控两种模式下均运行稳定可靠。压力信号经 FIR 数字滤波后高频尖峰噪声被有效抑制，特征波形清晰可辨；COM 组件实现的温度动态补偿显著改善了热电偶的瞬态响应能力；多曲线比较功能直观呈现了不同方位测点的压力分布差异，为爆炸场测试数据分析提供了有力支撑。
本案例充分展示了 LabVIEW + MATLAB 混合编程模式在极端测试环境下的独特工程价值：
图形化编程 大幅降低了复杂测试流程的开发门槛，参数设置、通信控制、数据采集、信号处理和结果显示全部在一个平台内一站式完成；
丰富的通信接口 （USB、TCP/IP、串口、DAQmx）确保各类传感设备和采集硬件的即插即用，大幅缩短系统集成周期；
MATLAB 算法集成 通过 COM 组件技术实现了"LabVIEW 做界面控制、MATLAB 做复杂运算"的高效分工协作，算法可独立分发运行，兼顾了开发效率与工程实用性。
该技术方案为爆炸场等恶劣环境下的测控系统开发提供了一条成熟可靠、值得借鉴的技术路径。
