【芯片测试】：相干采样

相干采样（Coherent Condition）------让 FFT 频谱变干净的关键

面向刚接触混合信号 / DSP 测试的工程师。读完你应该能：理解 FFT 为什么会"算错"，掌握相干采样的两个条件，会用一段几十行的 Python 复现并诊断各种"奇怪的频谱"。文中所有图都是用 Python 现场跑出来的，代码你都可以直接复制运行。

0. 先建立背景：什么是 DSP-based testing

模拟世界里最典型的两类混合信号器件是 ADC（模数转换器） 和 DAC（数模转换器）。

在测试这类器件时：

激励信号通常由一台**任意波形发生器（AWG）**产生，它内部其实就是一个 DAC，把我们用数学算出来的一串数字变成模拟波形送给被测件（DUT）。
被测信号则由一台**数字化仪 / 采样器（digitizer / sampler）**采集，它内部是一个 ADC，把模拟波形重新变回一串数字。

也就是说，激励是"用数学造出来的"，测量结果也是"用数学处理出来的"。整套方法建立在**数字信号处理（DSP）**之上，所以业内常把它叫做 DSP-based testing。

在这套方法里，最常用、最强大的工具就是 FFT（快速傅里叶变换）------它把一段时域波形变成频谱，让我们一眼看出信号里有哪些频率成分、噪声有多大、有没有谐波失真。

而要让 FFT 给出可信、干净 的频谱，有一个绕不开的前提条件，叫做相干采样（Coherent Condition）。这篇文章就专门讲它。

1. 为什么 FFT 需要"相干"？

1.1 FFT 的隐含假设：信号是"无限周期延拓"的

傅里叶变换的数学基础，是假设信号无限连续、无限重复 。但实际采集时，我们只能截取有限长的一段，这一段叫做单位测试周期（Unit Test Period, UTP）------也就是 FFT 实际"看到"的那 N 个采样点。

FFT 在内部其实是这么"脑补"的：把你给它的这一段 UTP，首尾相接、无限循环地拼下去，当成一个无限长的周期信号来分析。

这里就藏着一个陷阱：如果 UTP 里装的不是整数个信号周期，那么把它首尾相接时，结尾和开头对不上，会出现一个"接缝"（不连续点）。 FFT 看到这个突变，就会认为信号里含有大量额外的频率成分------于是频谱被"抹脏"了。这个现象叫频谱泄漏（spectral leakage）。

1.2 用拼接实验直观感受

我们令 M = UTP 里包含的信号周期数。下面这段代码把一段 UTP 重复拼接 3 次，对比 M=4（整数）和 M=4.3（含分数周期）：

python 复制代码

import numpy as np
import matplotlib.pyplot as plt

N = 64
t = np.arange(N)

fig, ax = plt.subplots(1, 2, figsize=(10, 3))
for a, M, title in [(ax[0], 4,   '(a) M=4  整数周期'),
                    (ax[1], 4.3, '(b) M=4.3 含分数周期')]:
    one   = np.sin(2*np.pi*M*t/N)          # 一个 UTP
    three = np.concatenate([one, one, one]) # 首尾相接 3 次
    a.plot(three)
    for b in (N, 2*N):
        a.axvline(b, color='r', ls='--', lw=.8)  # 标出"接缝"
    a.set_title(title)
plt.tight_layout(); plt.show()

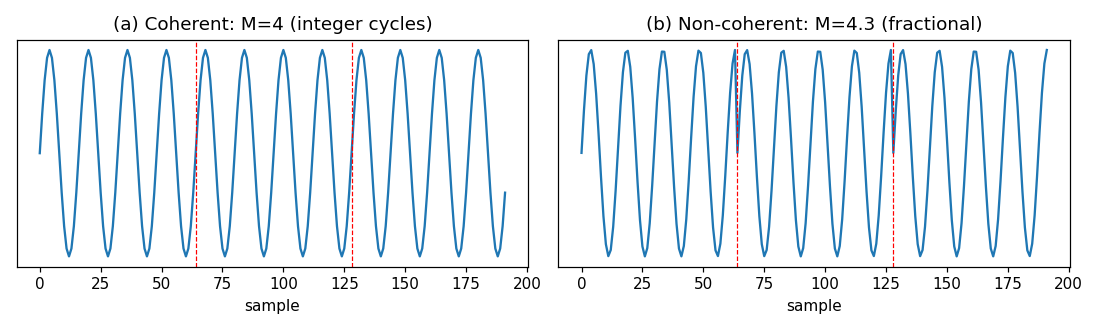

左图（M=4）三段拼起来平滑连续 ，看不出接缝；右图（M=4.3）每个红色虚线处都有一个明显的台阶式跳变。FFT 正是被这种跳变误导，才产生泄漏。

结论：要让频谱干净，UTP 必须恰好装下整数个信号周期。

2. 相干条件的数学表达

把"UTP 恰好装下整数个周期"写成公式。设：

Fin = 信号频率
Fs = 采样率
N = 采样点数（一个 UTP 的长度）
M = UTP 内的信号周期数

一个 UTP 的时长是 N / Fs，这段时间里信号走过 Fin × N / Fs 个周期。要它正好等于整数 M，就得到相干条件：

FinFs=MN\frac{F_{in}}{F_s} = \frac{M}{N}FsFin=NM

等价地：Fin = M × (Fs / N)。这里的 Fs / N 是 FFT 的频率分辨率 （每个频率 bin 代表的频率宽度）。换句话说：信号频率必须正好落在某个 FFT bin 的中心上。

相干条件要满足两条：

M 和 N 都必须是整数；
M 和 N 必须互质（最大公约数为 1，没有公因子）。

第 2 条为什么重要，第 3 节专门讲。

工程实践小贴士：因为 FFT 通常要求 N = 2ⁿ（如 512、1024、2048），而 2 的幂只有 2 这个素因子，所以只要把 M 取成奇数，M 和 N 就自动互质了。这就是为什么在 DSP 测试里你会反复看到"周期数取奇数"的约定。

2.1 一个真实的数值例子

设采样率 Fs = 110 MHz，采样点数 N = 512。频率分辨率：

python 复制代码

Fs, N = 110e6, 512
print("bin 分辨率 Fs/N =", Fs/N, "Hz")   # 214843.75 Hz

想测一个约 5 MHz 的信号。直接用 5.000 MHz ：对应 M = Fin×N/Fs = 5e6×512/110e6 = 23.27，不是整数，不相干。
换成离它最近的相干频率 ：取 M = 23，则 Fin = 23 × 214843.75 = 4.94140625 MHz，正好 23 个整周期落进 UTP。

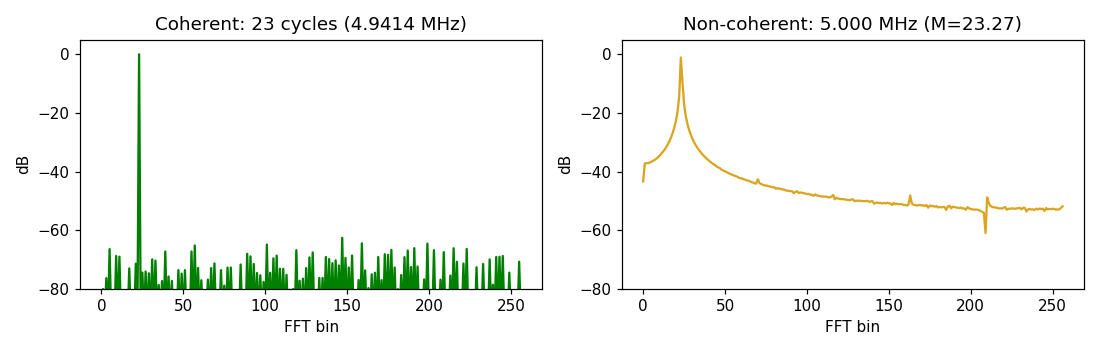

两者频谱对比：

python 复制代码

def quantize(x, bits=8):                 # 模拟 8-bit ADC 量化
    return np.clip(np.round((x*0.5+0.5)*(2**bits-1)), 0, 2**bits-1)

def spectrum_db(code, bits=8):
    x = code/(2**bits-1)*2 - 1
    X = np.fft.rfft(x)/len(x)*2
    mag = np.abs(X); mag[0] /= 2
    return 20*np.log10(np.maximum(mag, 1e-12))

n = np.arange(N)
green  = quantize(np.sin(2*np.pi*23*n/N))            # M=23，相干
yellow = quantize(np.sin(2*np.pi*(5e6*N/Fs)*n/N))    # 5MHz，不相干(M=23.27)

左边（相干）：一根又细又高的基波谱线，底下铺着均匀的量化噪声本底------这正是我们想要的"干净频谱"。

右边（不相干）：基波"散开"成一座宽宽的山包，能量从主谱线泄漏到了周围所有 bin 里，噪声本底被整体抬高。如果你拿这个频谱去算信噪比或谐波，结果完全不可信。

3. 为什么 M 和 N 还必须"互质"？

满足"M 是整数"只是第一关。即使 M 是整数，如果它和 N 有公因子，量化噪声的分布也会出问题。要看清这一点，需要一个很巧妙的工具：相位重排。

3.1 相位重排（phase reshuffle）------把整段波形折叠成一个周期

思路很简单。相干采样时，第 n 个采样点对应的相位是 2π·M·n/N。如果我们按相位大小给所有采样点重新排序 ，就能把分散在 N 个点里、横跨 M 个周期的数据，全部折叠回单独一个周期上。这相当于把所有采样点叠在一张"单周期正弦模板"上，于是 ADC 在整条正弦曲线上的表现一览无余。

排序的关键量是 (M·n) mod N------它代表每个点在"一个周期"里的相对位置：

python 复制代码

def reshuffle(code, M):
    N = len(code)
    n = np.arange(N)
    order = np.argsort((M*n) % N, kind='stable')  # 按相位位置排序
    return code[order]

这里有个关键数学事实 ：当 M 与 N 互质时，(M·n) mod N 在 n = 0,1,...,N-1 上取遍 0...N-1 的每一个值（是一个排列），所以 N 个采样点会均匀铺满 整条正弦曲线；而当 M 与 N 的最大公约数是 g 时，(M·n) mod N 只能取到 N/g 个不同的值，每个值被重复 g 次------也就是说，无论你采多少点，实际只落在 N/g 个相位位置上。

3.2 互质（65/512）vs 不互质（64/512）

python 复制代码

from math import gcd
N = 512; n = np.arange(N)
for M in (65, 64):
    print(f"M={M}: gcd(M,N)={gcd(M,N)}, 不同相位点数={N//gcd(M,N)}")
# M=65: gcd=1,  不同相位点数=512   ← 互质
# M=64: gcd=64, 不同相位点数=8     ← 不互质 (512/64=8)

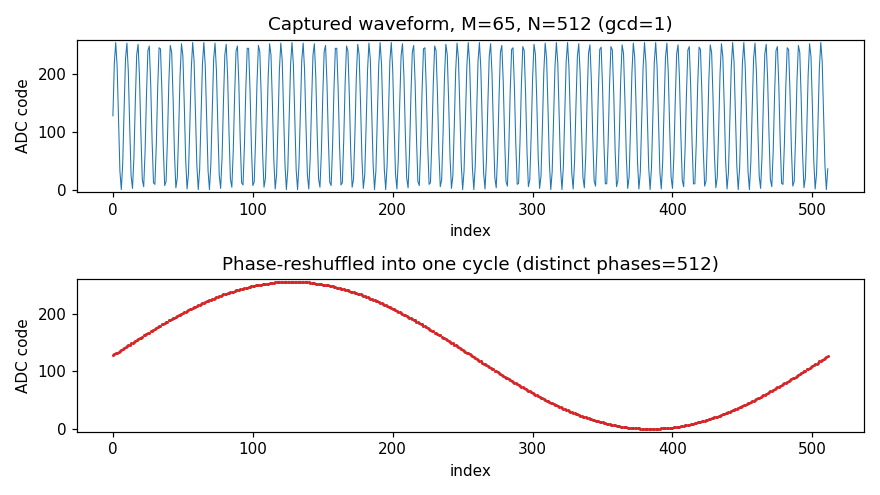

好的情况：M=65（65 和 512 没有公因子）

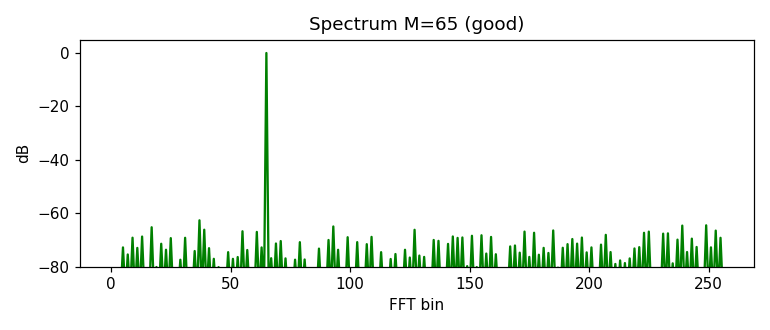

上图是采集到的波形，下图是相位重排后的结果：512 个点均匀散布在 0~255 整条正弦轨迹上。对应的频谱也很干净：

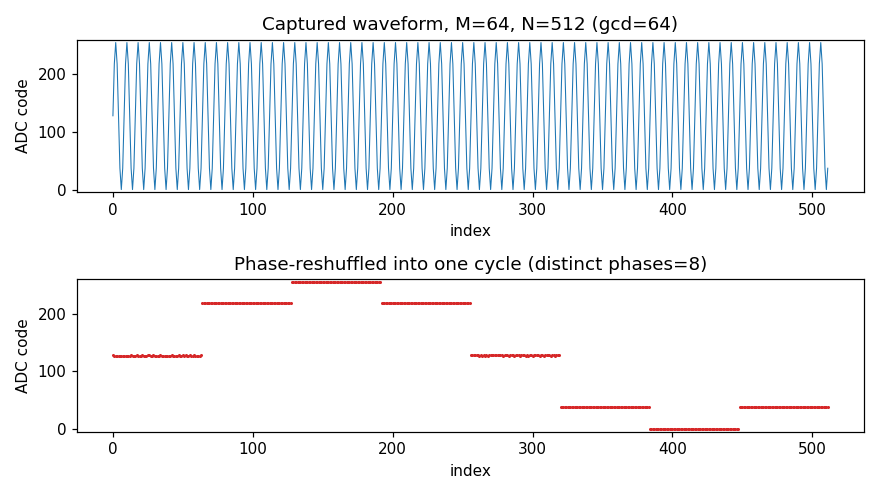

坏的情况：M=64（64 和 512 的公约数是 64，不互质）

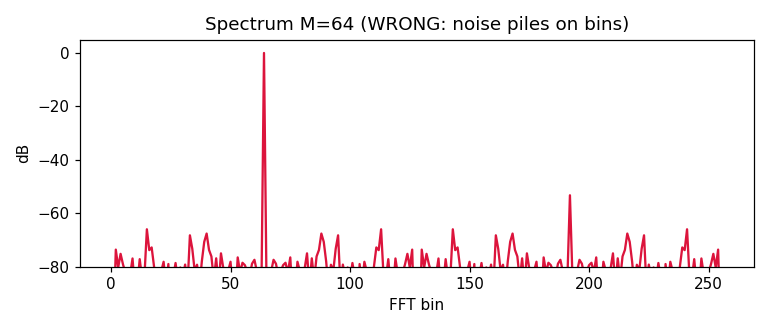

重排后所有点只落在 8 个离散的台阶上（512 / 64 = 8），其余码值根本没被采到。这意味着量化噪声没有被均匀"搅匀"，而是高度规律化。结果就是频谱出问题：

量化噪声不再均匀铺在本底上，而是全部堆到了少数几根谱线上，频谱严重畸变。这正是违反"M、N 互质"的后果。

一句话记住：M 是整数保证没有泄漏；M 与 N 互质保证量化噪声被均匀打散。两条都满足，频谱才真正干净。

4. 量化噪声本底有多低？------理论公式

频谱里那条平平的"地板"叫噪声本底（noise floor），对理想 ADC 而言它来自量化噪声。它的理论值可以算出来：

Noise Floor $dB$ =(6.02n+1.76)+10log⁡10 ⁣(N2)\text{Noise Floor $dB$ } = (6.02n + 1.76) + 10\log_{10}\!\left(\frac{N}{2}\right)Noise Floor $dB$ =(6.02n+1.76)+10log10(2N)

n = ADC 位数，N = 采样点数。
第一项 6.02n + 1.76 是大名鼎鼎的量化信噪比（SNR）：每多 1 位，动态范围约多 6 dB。
第二项 10·log₁₀(N/2) 叫噪声改善因子（NIF, Noise Improving Factor） ，体现过采样的好处：采的点越多，噪声本底被摊得越低（因为同样的总噪声功率被分摊到更多 FFT bin 里）。

python 复制代码

n, N = 8, 2048
snr = 6.02*n + 1.76
nif = 10*np.log10(N/2)
print(f"SNR项={snr:.2f} dB, NIF项={nif:.2f} dB, 噪声本底={snr+nif:.2f} dB")
# SNR项=49.92 dB, NIF项=30.10 dB, 噪声本底=80.02 dB

怎么用它 ：在离散仿真里这是能达到的理论极限；真实测量受各种噪声和杂散影响，通常达不到 这个水平。反过来，如果你的实测动态范围比理论值还好，那不是运气好------多半是测试方法里有问题或有"取巧"，需要警惕。

5. 实战：五种"奇怪频谱"的诊断

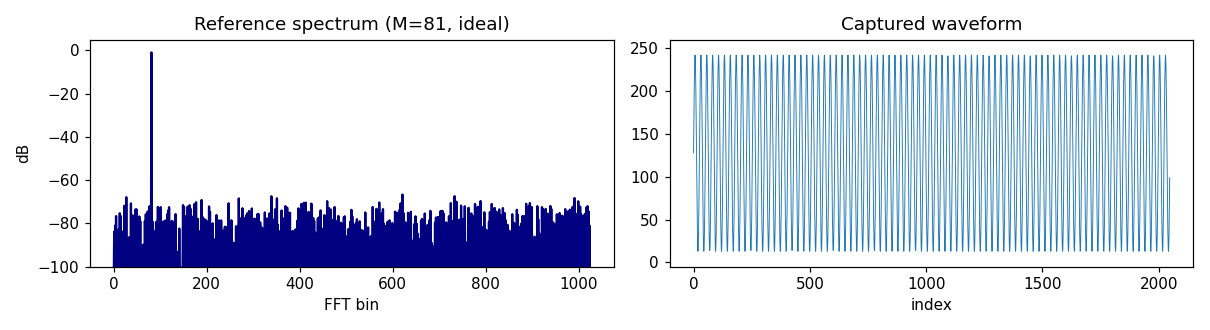

下面把方法用起来。被测件是一个理想 8-bit ADC，采集 2048 点 。我们先有一张正常的参考频谱（一根干净基波 + 平坦本底）：

诊断的核心套路只有两步：

看频谱形态------不同故障有不同的"长相"；
回到原始波形，并做相位重排------很多时间域里看不出的缺陷，重排后一眼就现形。

所有问题波形都按 M=81 个周期构造，所以重排时统一用 reshuffle(code, 81)。

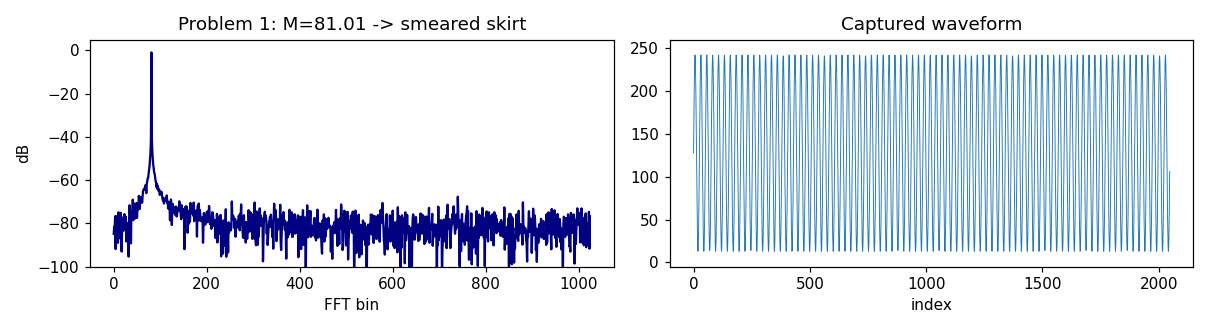

问题 1：基波"裙边"散开

现象：基波主谱线根部散开成一圈"裙边"。

原因：这是周期数 M 不是整数 的典型表现。这条波形其实是用 M = 81.01 构造的------差那么一点点没对齐 bin，就泄漏了。

复现：

python 复制代码

N = 2048; n = np.arange(N)
p1 = quantize(0.9*np.sin(2*np.pi*81.01*n/N))   # M 非整数

排查方向 ：检查 Fin、Fs、N 的设置，确认 Fin/Fs = M/N 严格成立、M 取了整数。

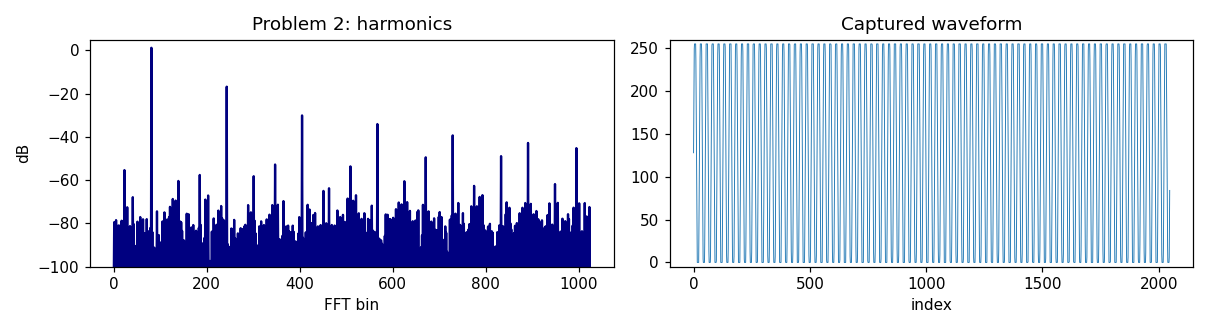

问题 2：出现大量谐波

现象：频谱里冒出一排等间距的谐波成分。

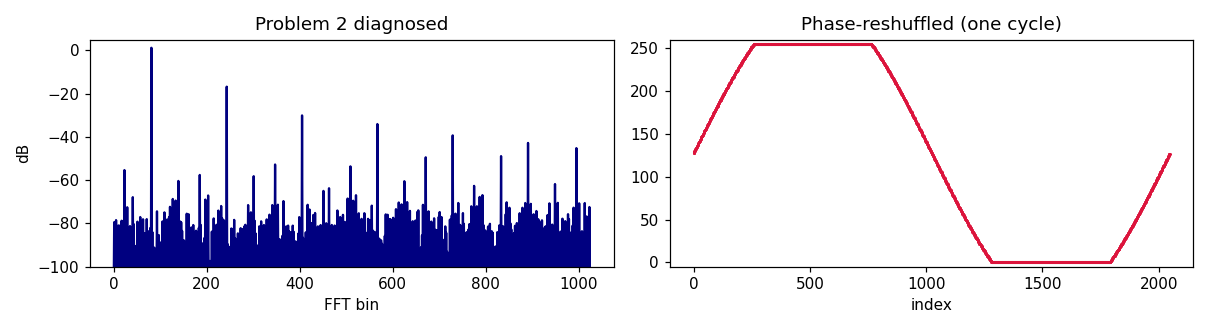

直觉：谐波一般意味着波形被非线性失真了。但直接看原始波形不一定看得出来。这时相位重排最有用：

重排成单周期后，正弦的顶部和底部被削平了 ------这是典型的饱和 / 过载（clipping） 。信号幅度太大，超出了 ADC 满量程。

复现：

python 复制代码

p2 = quantize(np.clip(1.4*np.sin(2*np.pi*81*n/N), -1, 1))  # 幅度过大被削顶

排查方向：降低输入幅度或调整量程，让信号落在 ADC 满量程之内。

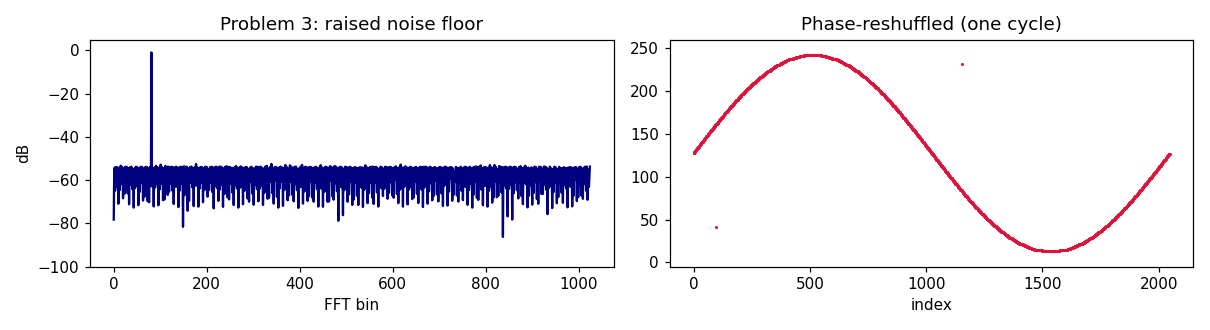

问题 3：噪声本底整体偏高

现象：基波正常，但噪声本底比参考高了一截 。原始波形乍看完全正常。

诊断：做相位重排------本该严丝合缝贴在正弦模板上的点，有几个明显跳到了曲线之外 。说明波形里混进了个别坏点 （偶发的错误采样值）。

复现：

python 复制代码

p3 = quantize(0.9*np.sin(2*np.pi*81*n/N)).copy()
idx = np.random.choice(N, 2, replace=False)
p3[idx] = np.random.randint(0, 256, 2)   # 注入 2 个随机坏点

排查方向：几个随机坏点就能把本底抬起来，需要进一步定位是采样、传输还是供电环节出了问题。

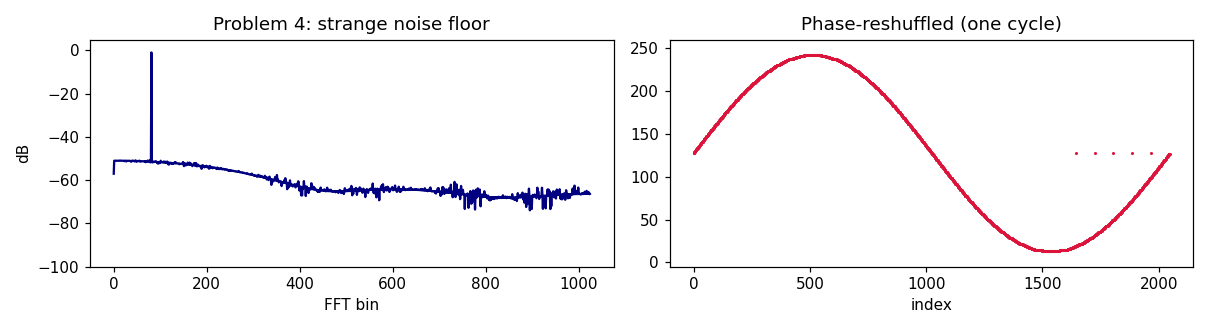

问题 4：本底形状很怪 + 末尾掉点

现象：噪声本底呈现奇怪的形状。

诊断：相位重排后能数出有 5 个点 孤零零地偏离正弦轨迹，规律地排在一起。注意：重排不保留时间信息 ，它只告诉你"有 5 个坏点"，不告诉你它们在波形的哪个位置。于是回头紧盯原始波形，会发现最后 5 个采样点没采对，停在了零值附近 ------很可能是 ADC 没收到足够的采样时钟，没能采满需要的点数。

复现：

python 复制代码

p4 = quantize(0.9*np.sin(2*np.pi*81*n/N)).copy()
p4[-5:] = 128    # 最后 5 点丢失，停在中点(对应信号≈0)

排查方向 ：波形末尾掉点 常与时钟数量不足有关；开头的异常则往往和等待时间不够 或触发问题有关。两端都值得重点检查。

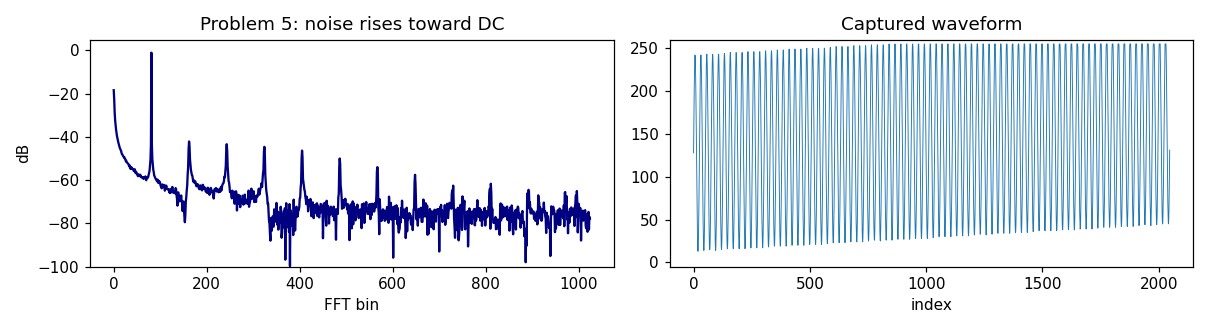

问题 5：噪声向 DC 方向翘起

现象：基波本身很完美，但噪声本底在靠近 DC（低频）一侧逐渐抬高 。

诊断：原始波形乍看正常，但仔细看会发现整体随时间缓缓向上倾斜 ------信号里叠加了一个直流漂移（DC drift / 趋势项） 。低频的缓慢漂移在频谱上正好表现为 DC 附近能量升高。

复现：

python 复制代码

drift = np.linspace(0, 0.25, N)          # 缓慢上升的趋势
p5 = quantize(0.9*np.sin(2*np.pi*81*n/N) + drift)

可能原因 ：输入通路是交流耦合 或串了隔直电容 、电路尚未稳定、需要更长建立时间；也可能是器件 / 外围温度未稳，或信号源本身带有 1/f 噪声。找到并消除漂移源，频谱才会恢复干净。

6. 小结

关键点	内容
FFT 的隐含假设	UTP 被首尾相接、无限周期延拓
相干条件	`Fin/Fs = M/N`
条件一	M、N 都是整数 → 没有频谱泄漏
条件二	M、N 互质 → 量化噪声被均匀打散（不互质只命中 `N/gcd(M,N)` 个相位）
实用约定	N 取 2 的幂、M 取奇数，自动互质
噪声本底	`(6.02n + 1.76) + 10·log₁₀(N/2)`，第二项体现过采样增益
诊断套路	先看频谱形态，再回到波形 + 相位重排

诊断速查：

频谱长相	最可能的原因
基波裙边散开	M 不是整数（不相干）
整齐的谐波	饱和 / 过载等非线性失真
本底整体偏高	个别随机坏点
本底形状怪异	成串坏点（如末尾掉点、时钟不足）
本底向 DC 翘起	直流漂移 / 交流耦合 / 1/f 噪声

最重要的一条经验 ：一旦看到奇怪的频谱，别急着怀疑算法，先回头仔细看原始波形。把几种典型"长相"记在脑子里，配上相位重排这把小工具，绝大多数现场问题都能很快定位------这也正是在线调试的乐趣所在。

附录：完整可运行代码

python 复制代码

import numpy as np
import matplotlib.pyplot as plt
from math import gcd

# ---------- 基础工具 ----------
def quantize(x, bits=8):
    """把 [-1,1] 的模拟信号量化成 0..2^bits-1 的 ADC 码"""
    return np.clip(np.round((x*0.5+0.5)*(2**bits-1)), 0, 2**bits-1)

def spectrum_db(code, bits=8):
    """对 ADC 码做 FFT，返回 dB 幅度谱"""
    x = code/(2**bits-1)*2 - 1
    X = np.fft.rfft(x)/len(x)*2
    mag = np.abs(X); mag[0] /= 2
    return 20*np.log10(np.maximum(mag, 1e-12))

def reshuffle(code, M):
    """相位重排：按 (M*n) mod N 排序，把整段波形折叠成单个周期"""
    N = len(code); n = np.arange(N)
    return code[np.argsort((M*n) % N, kind='stable')]

# ---------- 相干条件检查 ----------
def is_coherent(M, N):
    return float(M).is_integer() and gcd(int(M), N) == 1

N = 2048; n = np.arange(N); M = 81
print("相干?", is_coherent(M, N))                      # True
print("不同相位点数 =", N // gcd(M, N))                  # 2048

# ---------- 噪声本底理论值 ----------
def noise_floor(bits, N):
    return (6.02*bits + 1.76) + 10*np.log10(N/2)
print("理论噪声本底 =", round(noise_floor(8, 2048), 2), "dB")  # 80.02 dB

# ---------- 一个干净的相干频谱 ----------
code = quantize(0.9*np.sin(2*np.pi*M*n/N))
plt.plot(spectrum_db(code)); plt.xlabel("FFT bin"); plt.ylabel("dB")
plt.title("Coherent spectrum (M=81, N=2048)"); plt.show()
