1. ARMv8 架构介绍

1.1 ARMv8 特色

超大物理地址空间，支持 4GB 以上内存。
64 位宽的虚拟地址空间，支持 4GB 以上虚拟内存。
提供 31 个 64 位通用寄存器，可以减少对栈的使用，提高程序效率。
提供 16KB 和 64KB 的页面大小，降低 TLB 的未命中率，提高内存访问效率。
全新异常处理模型，有助于降低操作系统和虚拟化的复杂度。
全新的加载-获取、存储-释放指令，专为 C11/C++11/Java 等内存模型设计。

1.2 ARMv8 基本概念

PE（Processing Element）

PE 是 ARM 架构规范中一个抽象的执行单元概念，指能够执行 ARM 指令并维护自身架构状态的逻辑实体。
PE ≈ 处理器核心（core）：一个物理 CPU 核心通常对应一个 PE。

ARMv8 是 RISC 架构

提供一组统一的通用寄存器。
load/store 架构。
单一的地址模型。

1.3 执行状态

AArch64

提供 31 个 64 位通用寄存器。
提供 64 位的程序计数器（PC）、SP（栈指针）以及异常链接寄存器（ELR）。
提供 A64 指令集。
提供 ARMv8 异常模型，支持 4 个异常等级（EL0--EL3）。
提供 64 位的内存模型。
定义一组处理器状态（PSTATE）来记录 PE 的状态。

AArch32

提供 13 个 32 位通用寄存器，再加上 PC、SP、LR。
提供 A32 和 T32 两套指令集。
提供 ARMv7-A 异常模型，基于 PE 模式并映射到 ARMv8 的异常模型中。
提供 32 位的内存模型。
定义一组处理器状态（PPSR）来记录 PE 的状态。

1.4 指令集

ARMv8 根据不同的执行状态，提供了不同的指令集：

A64 指令集：运行在 AArch64 模式下的指令。
A32 指令集：运行在 AArch32 模式下的指令。
T32 指令集：运行在 AArch32 模式下的 Thumb 指令，提供 16 位和 32 位两种指令集支持。

1.5 系统寄存器

系统寄存器提供控制和状态两种功能。

在 AArch64 模式下，系统会根据不同的异常等级，提供不同的变种：

<register_name>_EL<exception_level>
例如 SP_EL0 代表的是 EL0 异常等级下的栈指针寄存器，SP_EL1 代表的是 EL1 异常等级下的栈指针寄存器，以此类推。

1.6 支持的数据类型

ARMv8 指令集支持多种数据类型，包括：

byte（8 位）
halfword（16 位）
word（32 位）
doubleword（64 位）
quadword（128 位）

通用寄存器支持 32 位和 64 位两种宽度。

SIMD 和 FP 寄存器支持 128 位宽度。

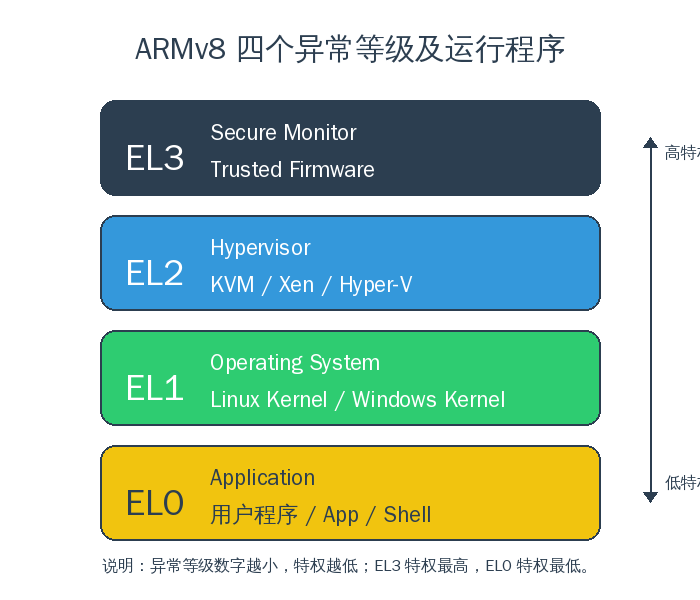

1.7 异常等级

ARMv8 定义了 4 个异常等级（EL0--EL3），每个等级对应不同的权限和功能：

EL3（Secure Monitor）：始终运行在 Secure 状态，拥有最高特权级，负责安全世界与普通世界之间的切换，典型实现为 Trusted Firmware。
EL2（Hypervisor）：仅存在于 Non-secure 状态，用于虚拟化，管理多个 Guest OS，典型实现为 KVM、Xen。
EL1（Operating System） ：
- Secure EL1：运行可信操作系统（Trusted OS）。
- Non-secure EL1：运行普通操作系统内核（Rich OS），如 Linux Kernel、Windows Kernel。
EL0（Application） ：
- Secure EL0：运行可信应用（Trusted App）。
- Non-secure EL0：运行普通用户应用（App）。

注意：异常等级数字越小，特权越低；EL3 特权最高，EL0 特权最低。当系统未启用安全扩展时，EL3 可能不存在，整个系统仅运行在 Non-secure 的 EL2/EL1/EL0 下。

1.8 通用寄存器

AArch64 状态下，ARMv8 提供了 31 个 64 位通用寄存器，分别是 X0--X30。

AArch32 状态下，ARMv8 提供了 16 个 32 位通用寄存器，分别是 R0--R15。

X0--X30 / R0--R12：通用寄存器
PC：程序计数器
SP：栈指针
LR（R14）：链接寄存器（AArch32）

2. 处理器状态

Armv7 里面使用 CPSR 寄存器来记录处理器状态，而 ARMv8 里面使用 PSTATE 寄存器来记录处理器状态。

2.1 条件标志位

ARMv8 中的条件标志位共有 4 个，合称 NZCV ，是 PSTATE 的一部分，用于记录算术/逻辑运算的结果特征。在 AArch64 中可通过 MRS NZCV / MSR NZCV 读写。

标志位	英文名称	中文名称	含义	典型设置条件
N	Negative	负数/符号标志	表示运算结果为负数（有符号视角）	运算结果最高有效位为 1 时置 1
Z	Zero	零标志	表示运算结果为零	运算结果所有位均为 0 时置 1
C	Carry	进位/借位标志	表示无符号运算产生进位或借位	无符号加法产生进位时置 1；无符号减法中，未产生借位时置 1
V	Overflow	溢出标志	表示有符号运算结果溢出	正数加正数得负数，或负数加负数得正数时置 1

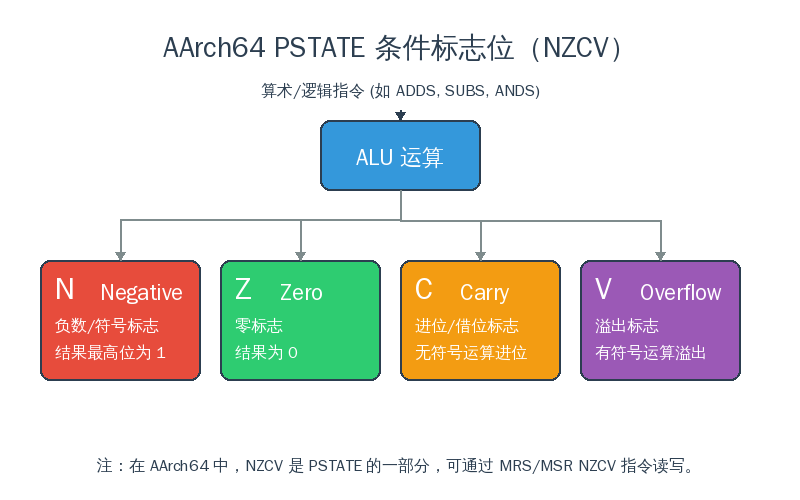

下图展示了算术/逻辑运算如何设置 NZCV 四个条件标志位：

补充说明：

对于大多数数据处理指令，只有带 S 后缀的指令（如 ADDS、SUBS、ANDS）才会更新 NZCV 标志位。
比较指令 CMP、CMN、TST 也会更新标志位（它们本质上是目标寄存器为 XZR 的 SUBS / ADDS / ANDS 的别名）。
特殊指令如 CCMP（Conditional Compare）和 CCMN 同样会更新 NZCV 标志位。
条件跳转指令（如 B.EQ、B.NE、B.GT 等）会根据 NZCV 的组合来决定是否跳转。
CMP 本质上执行一次减法并更新标志位，但不保存运算结果。

2.2 异常掩码

在 ARMv8 中，PE 可以通过 PSTATE 中的 DAIF 位来屏蔽特定类型的异步异常（中断）和调试异常。DAIF 是 PSTATE 的 bit $9:6$ ，共 4 个标志位，每个位为 1 时表示屏蔽对应异常，为 0 时表示允许响应。

位	名称	全称	含义
D	PSTATE.D	Debug mask	调试异常屏蔽位。D=1 时屏蔽调试异常（如软件断点、硬件断点、观察点等）。
A	PSTATE.A	SError mask	异步错误屏蔽位。A=1 时屏蔽 SError（如外部总线错误、异步 Data Abort）。
I	PSTATE.I	IRQ mask	普通中断屏蔽位。I=1 时屏蔽 IRQ 中断。
F	PSTATE.F	FIQ mask	快速中断屏蔽位。F=1 时屏蔽 FIQ 中断。

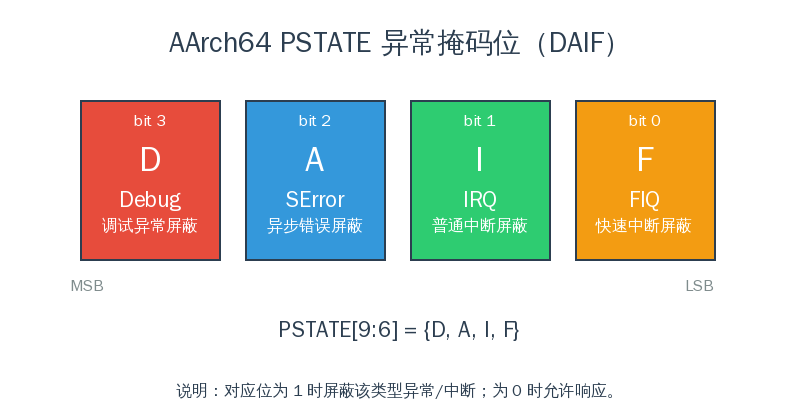

下图展示了 PSTATE 中 DAIF 四个异常掩码位的布局：

如何设置和清除异常掩码

在 AArch64 中，可以通过以下系统寄存器指令操作 DAIF：

MSR DAIF, <Xt>：将 Xt 寄存器的值写入 DAIF 位，直接设置 4 个掩码位。
MRS <Xt>, DAIF：读取当前 DAIF 位的值到 Xt 寄存器。
MSR DAIFSet, #imm：将 imm 中为 1 的位对应的 DAIF 位置 1（屏蔽）。
MSR DAIFClr, #imm：将 imm 中为 1 的位对应的 DAIF 位清 0（允许）。

其中 #imm 是一个 4 位立即数，分别对应 {D, A, I, F}。例如：

指令	作用
`MSR DAIFSet, #0xF`	屏蔽所有调试异常、SError、IRQ、FIQ
`MSR DAIFClr, #0x3`	清除 I 和 F 位，开放 IRQ 和 FIQ
`MSR DAIFSet, #0x2`	设置 A 位，屏蔽 SError
`MSR DAIFClr, #0x4`	清除 D 位，允许调试异常

使用场景

进入临界区 ：在执行不可被打断的原子操作时，通常先 MSR DAIFSet, #0x3 关闭 IRQ/FIQ，退出临界区后再 MSR DAIFClr, #0x3 恢复。
异常处理入口 ：硬件在异常发生时会自动设置部分 DAIF 位（例如发生 IRQ 时会自动置 I=1，防止同级中断嵌套），异常返回时通过 ERET 恢复原来的 PSTATE。
调试器控制：调试器可以通过设置 D 位来控制是否允许调试异常触发。
SError 处理：在处理可能产生 SError 的代码路径时，通常需要小心处理 A 位，避免异步错误在不合适的时机进入。

注意事项

DAIF 位只影响异步异常和部分调试异常，对于同步异常（如未定义指令、Data Abort、系统调用等）不起作用。
在更高的异常等级（如 EL3/EL2）中，可以通过系统寄存器进一步控制低异常等级的中断路由和屏蔽行为，例如 SCR_EL3、HCR_EL2 等。
异常发生时，硬件会把旧的 PSTATE（包含 DAIF）保存到 SPSR_ELx 中；异常返回时，ERET 会从 SPSR_ELx 恢复 DAIF 等状态。

2.3 运行状态控制位

除了 NZCV 条件标志和 DAIF 异常掩码之外，PSTATE（以及保存它的 SPSR_ELx）还包含若干用于控制 PE 运行状态 的字段。这些字段决定了当前执行的异常等级、执行状态（AArch64/AArch32）、栈指针选择以及一些特殊控制功能。

字段	位域	名称	含义
SS	PSTATE $21$	Software Step	软件单步控制位。用于调试，当 MDSCR_EL1.SS=1 且 PSTATE.SS=1 时，PE 在执行一条指令后会进入 Debug 状态或触发软件步进异常。异常进入时硬件会自动清除该位。
IL	PSTATE $20$	Illegal Execution State	非法执行状态位。当 PE 进入非法执行状态（如在仅支持 AArch64 的 EL2/EL3 尝试执行 AArch32 代码）时，该位被置 1。IL=1 后，任何后续指令都会触发 Illegal Execution State 异常。
nRW	PSTATE.M $4$ / SPSR.M $4$	not Register Width	执行状态选择位。0 表示 AArch64 ，1 表示 AArch32。该位只能在异常进入或异常返回时改变，不能由普通指令直接修改。EL2 和 EL3 固定为 AArch64，因此该位在这些 EL 上始终为 0。
EL	PSTATE.M $3:2$ / SPSR.M $3:2$	Exception Level	当前异常等级。00=EL0，01=EL1，10=EL2，11=EL3。该位只能在异常进入或异常返回时改变。
SP	PSTATE.M $0$ / SPSR.M $0$ / SPSEL	Stack Pointer Select	栈指针选择位。在 EL1/EL2/EL3 时，0 表示使用 SP_EL0 ，1 表示使用当前 EL 对应的 SP_ELx ；在 EL0 时始终使用 SP_EL0。可通过 `MSR SPSel, #imm` 切换。

3. 特殊寄存器

除了通用寄存器和 PSTATE 以外，ARMv8 还定义了一系列特殊寄存器：

寄存器	说明
XZR	零寄存器，始终为 0。
PC	程序计数器。
SP	栈指针，根据当前 EL 和 SPSEL 位选择使用 SP_EL0 或 SP_ELx。
SPSR	保存处理器状态寄存器，只有在 EL1/EL2/EL3 时才有效。
ELR	异常返回寄存器，保存异常返回地址，只有在 EL1/EL2/EL3 时才有效。
