二、项目功能简介
1.主要器件组成
本设计由STM32F103C8T6单片机+AS608指纹模块电路+OLED屏幕电路+RC522模块电路+矩阵按键电路+SG90舵机电路+蜂鸣器电路+电源电路组成。
2.功能详解
1、屏幕显示：OLED屏幕显示当前密码输入、门禁状态、刷卡状态、指纹情况信息。
2、按键密码：通过输入正确密码开启门禁，输入错误密码蜂鸣器报警
3、刷卡开门：通过刷有效卡开启门禁，无效卡蜂鸣器报警。
4、指纹识别：通过识别正确指纹开启门禁，无法识别的指纹蜂鸣器报警
5、指纹管理：通过按键进入按键菜单，添加指纹和删除指纹
6、密码管理：通过按键进入按键菜单，修改密码
7、IC卡管理：通过按键进入按键菜单，添加删除IC卡
8、舵机门禁：使用SG90模拟门禁开关

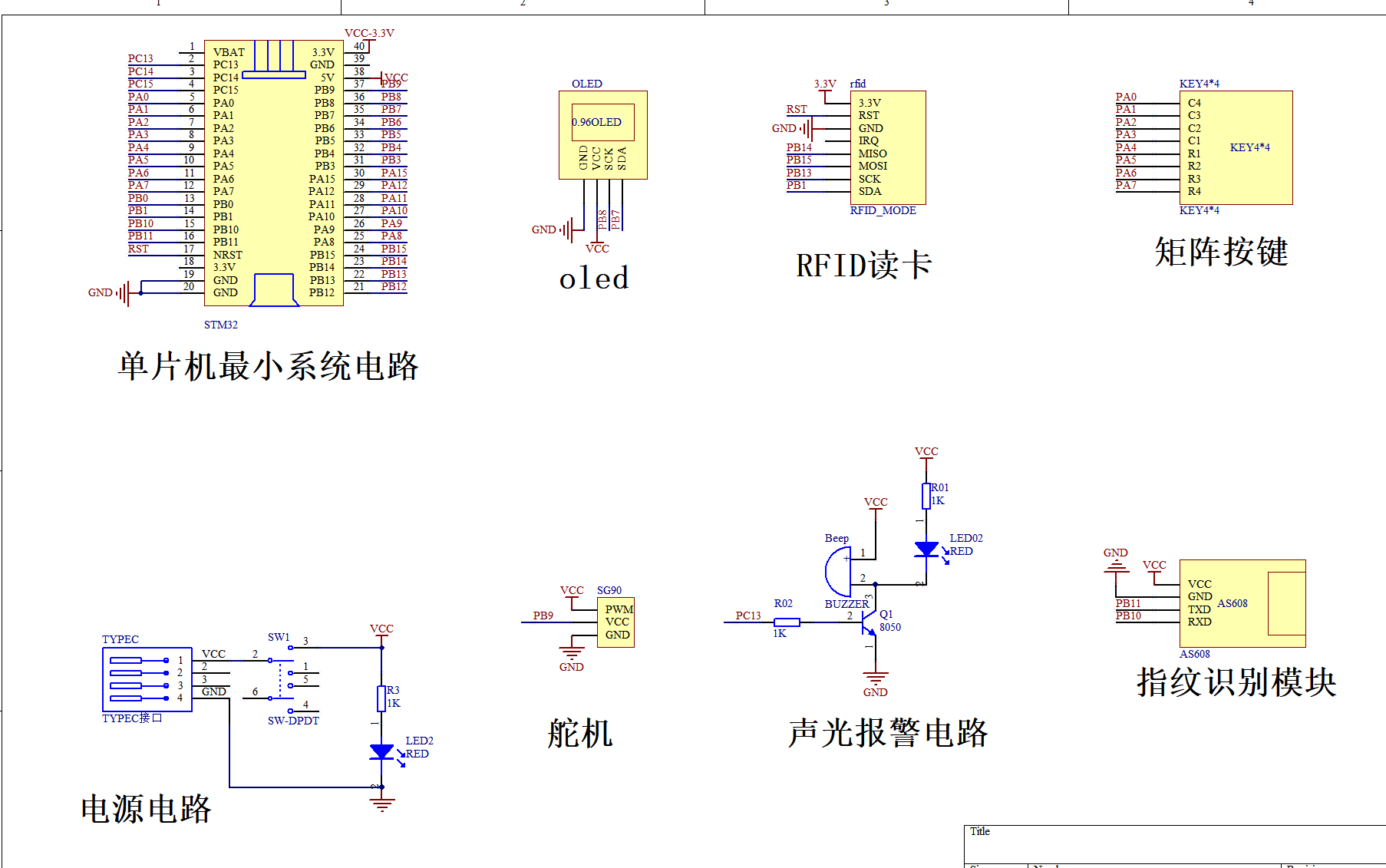

三、项目原理图设计

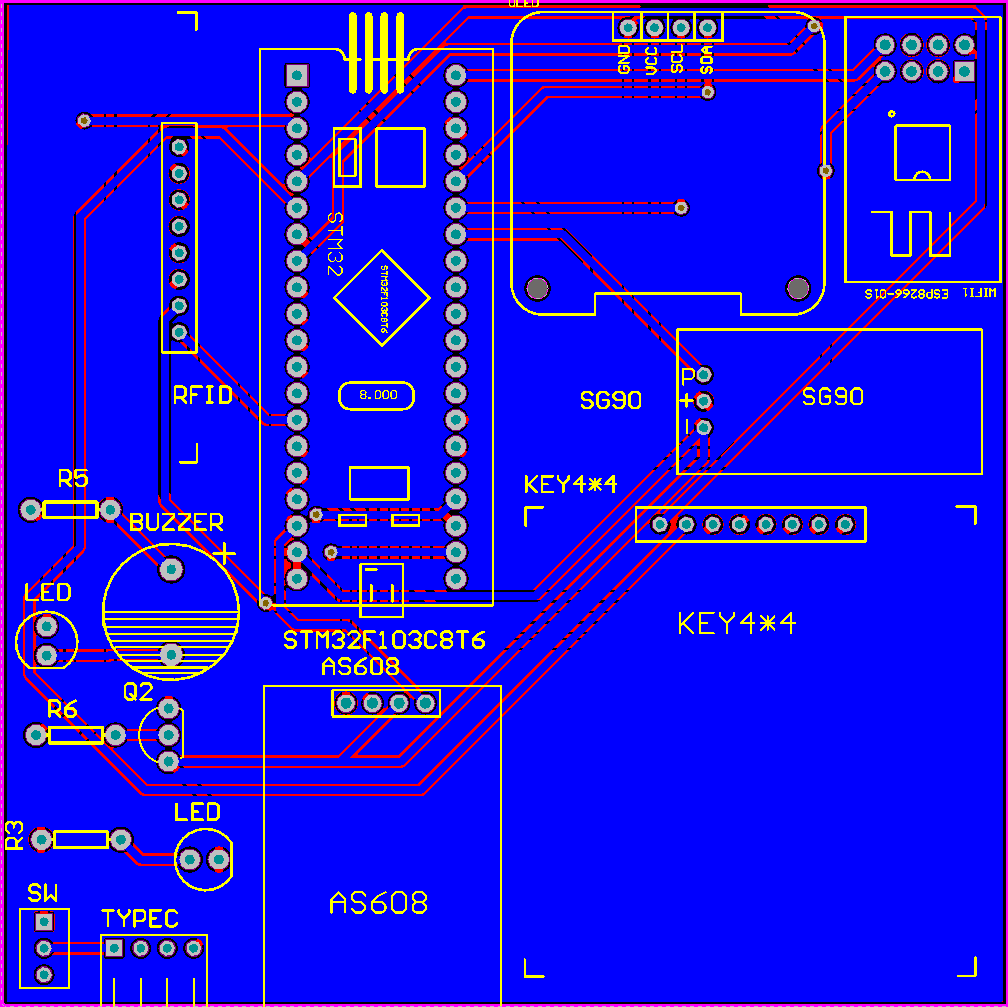

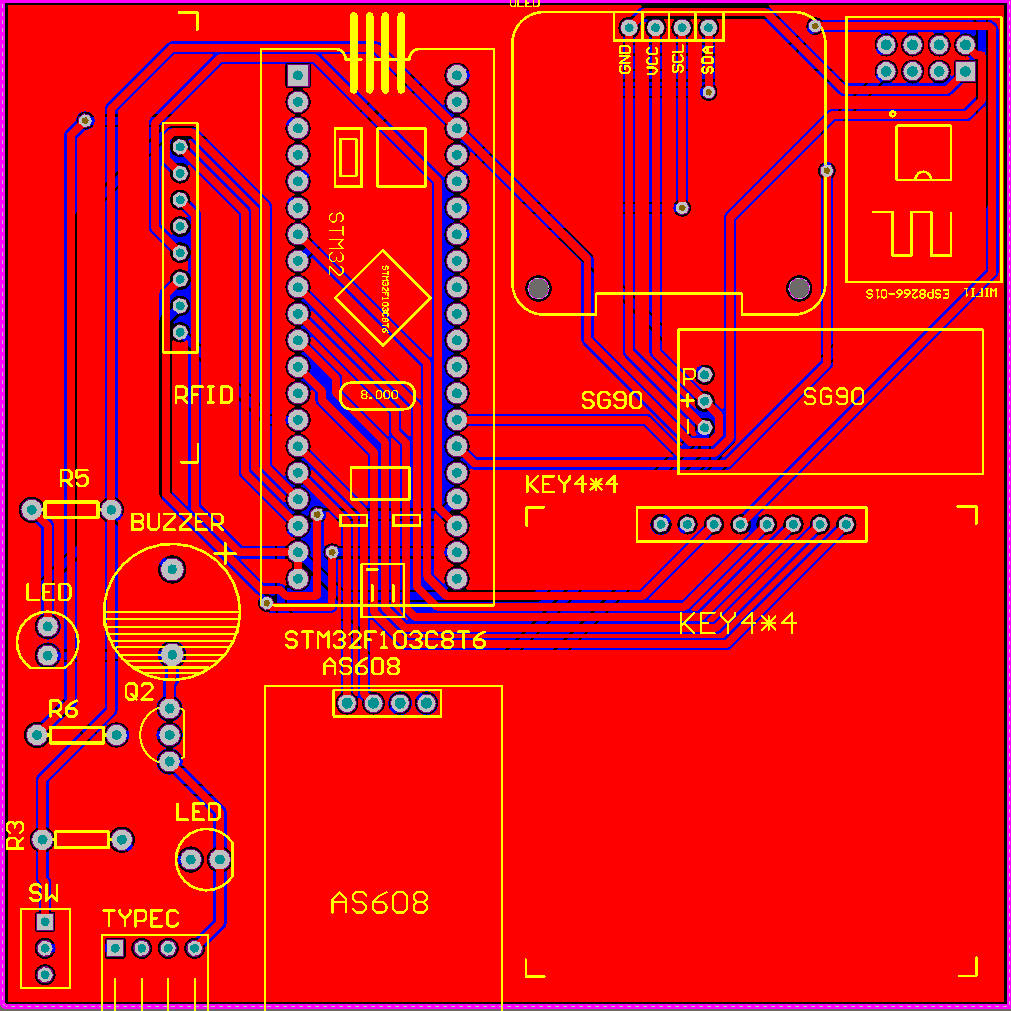

四、项目PCB硬件设计
五、项目程序设计
#include "stm32f10x.h"
#include "delay.h"
#include "usart.h"
#include "oled.h"
#include "timer.h"
#include "menu.h"
#include "key.h"
#include "modules.h"
#include "beep.h"
#include "spi.h"
#include "RC522/rc522.h"
#include "RC522DATA/rc522data.h"
#include "sg90.h"
#include "as608.h"
#include "usart3.h"
/****************破晓电子工作室*******************
*** 破晓单片机
*** 项目:STM32智能小区门禁系统
*** BILIBILI:破晓单片机
*** 小红书:破晓单片机
*** 授权IP:破晓单片机
*** 淘宝:破晓单片机
*** 淘宝:破晓电子
*** 版本:V01.01
*** MCU:STM32F103C8T6
******************破晓单片机***********************/
//显示界面
CaiDanJieGouTi KeyTab[SIZE_CAIDAN]=
{
{0 ,0 ,0 ,0 ,0 ,Main_Menu0},
{1 ,1 ,1 ,1 ,1 ,Main_Menu1},
{2 ,2 ,2 ,2 ,2 ,Main_Menu2},
{3 ,3 ,3 ,3 ,3 ,Main_Menu3},
{4 ,4 ,4 ,4 ,4 ,Main_Menu4},
{5 ,5 ,5 ,5 ,5 ,Main_Menu5},
{6 ,6 ,6 ,6 ,6 ,Main_Menu6},
{7 ,7 ,7 ,7 ,7 ,Main_Menu7},
{8 ,8 ,8 ,8 ,8 ,Main_Menu8},
} ;
//传感器变量声明
typedef struct
{
u8 s;//
u8 keyvalue;//
}SensorModulesValue;
typedef struct
{
uint8_t keyvalue;//值
}SensorThresholdValue;
typedef struct
{
uint8_t BEEPFlag;
uint8_t SG90Flag;
uint8_t MODEFlag;
uint8_t kaimen;
uint16_t bjjishu;
uint16_t zuanzhe;
}DriveFlag;
int main(void)
{
delay_init();
TIM3_Int_Init(9,7199);//定时器初始化
OLEDGUI_Config(); //OLED
OLEDGUI_DispString(30,16,"Init...",16,1);
key_Init();//按键初始化
InitRc522();//Rc522初始化
beep_Init();//beep初始化
SG90_Init();//SG90初始化
SensorThresholdSet();//阈值初始化
uart1_init(9600);
delay_ms(100);
uart2_init(9600);
delay_ms(100);
OLEDGUI_Clear(); //OLED清屏
while(1)
{
//获取按键值
key_scan();
//进入菜单界面显示处理数据
GetKeylnput(&Keystatus);
//获取传感器数据
SensorDataGet();
delay_ms(100);
}
}六、项目实验效果
