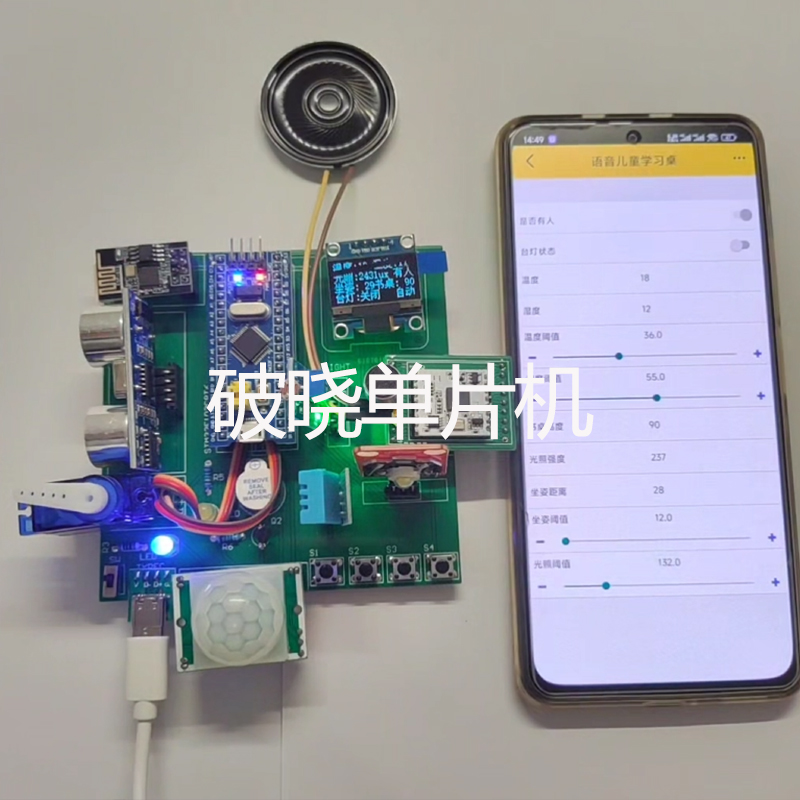

一、项目成品图片
哔哩哔哩视频链接：
https://www.bilibili.com/video/BV1QzqFBjECz/?spm_id_from=333.1387.upload.video_card.click
资料分享看文章末尾
二、项目功能简介
1.主要器件组成
本设计由STM32F103C8T6单片机+WIFI模块ESP8266-01S电路+oled屏幕电路+语音识别模块电路+DHT11温湿度传感器电路+光敏传感器电路+hc-sr04超声波传感器电路+hc-sr501人体热释传感器电路+SG90舵机+蜂鸣器电路+LED电路+按键电路+电源电路组成。
2.功能详解
（1）环境采集：DHT11温湿度传感器采集温度和湿度、光敏传感器检测光照强度是否正常、hcsr04超声波传感器传感器检测坐姿情况、人体热释传感器检测是否有人。
（2）屏幕显示：OLED屏幕显示当前温度、湿度、光照强度、坐姿情况、台灯照明状态、是否有人、书桌高度信息
（3）书桌调节：可通过按键调节书桌高度
（4）语音识别：通过语音识别控制自动手动模式切换，台灯开关、书桌高度体调节
（4）人体检测：人体热释传感器检测是否有人
（5）台灯照明：当检测到有人时，通过光敏传感器检测光照强度，光照过低时自动开启照明。
（6）智能节能：当检测到无人或者光照充足时自动关闭照明
（7）坐姿监测：超声波传感器传感器检测坐姿情况，当检测到的坐姿异常时声光报警
（8）阈值设置：可通过按键app设置温度、湿度、坐姿阈值和光照阈值、书桌高度
（9）温度提醒：温度大于设置的阈值时声光报警
（10）湿度提醒：湿度大于设置的阈值时声光报警
（11）远程控制：通过WIFI连接手机APP，APP可以查看当前环境信息数据，可调节阈值范围

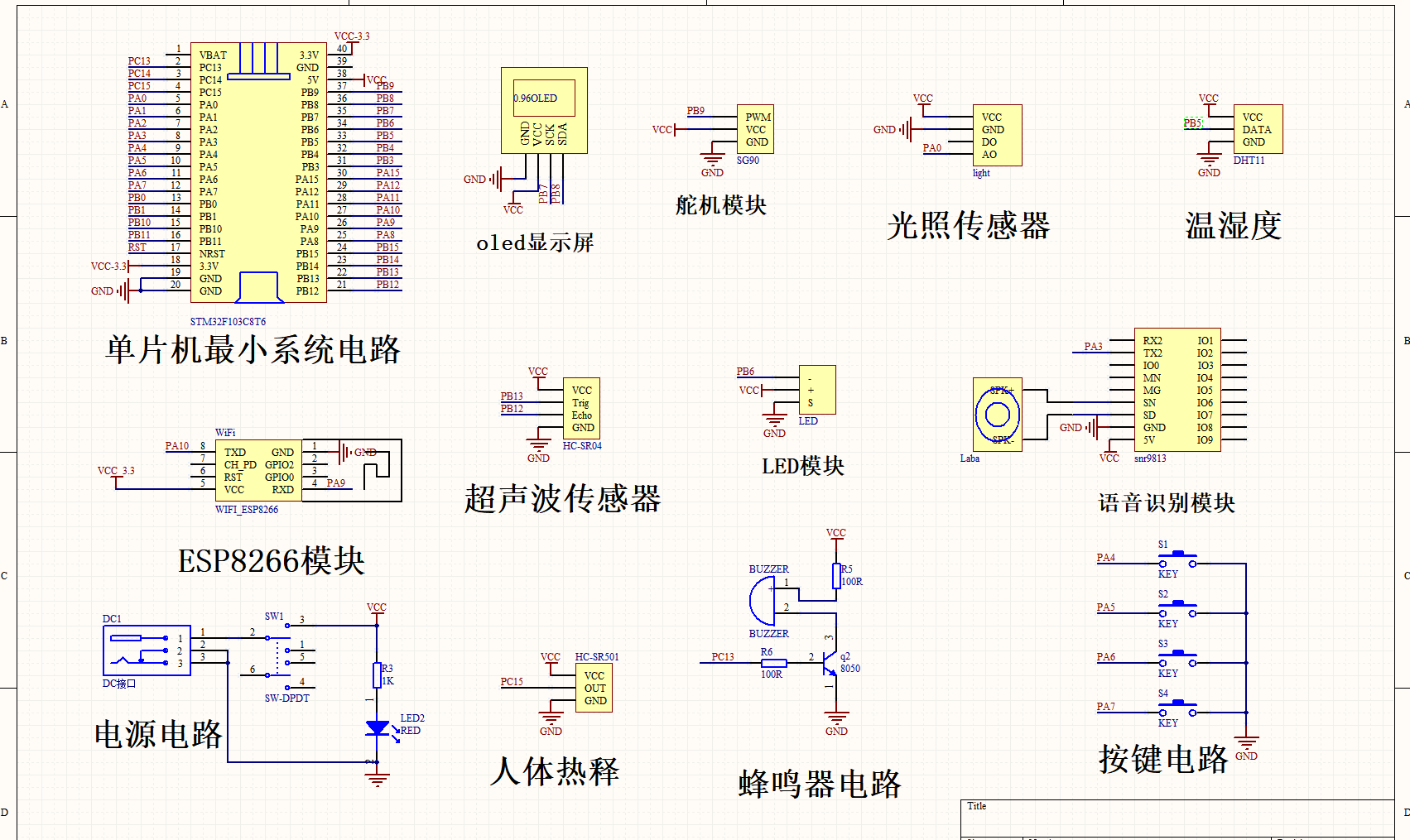

三、项目原理图设计

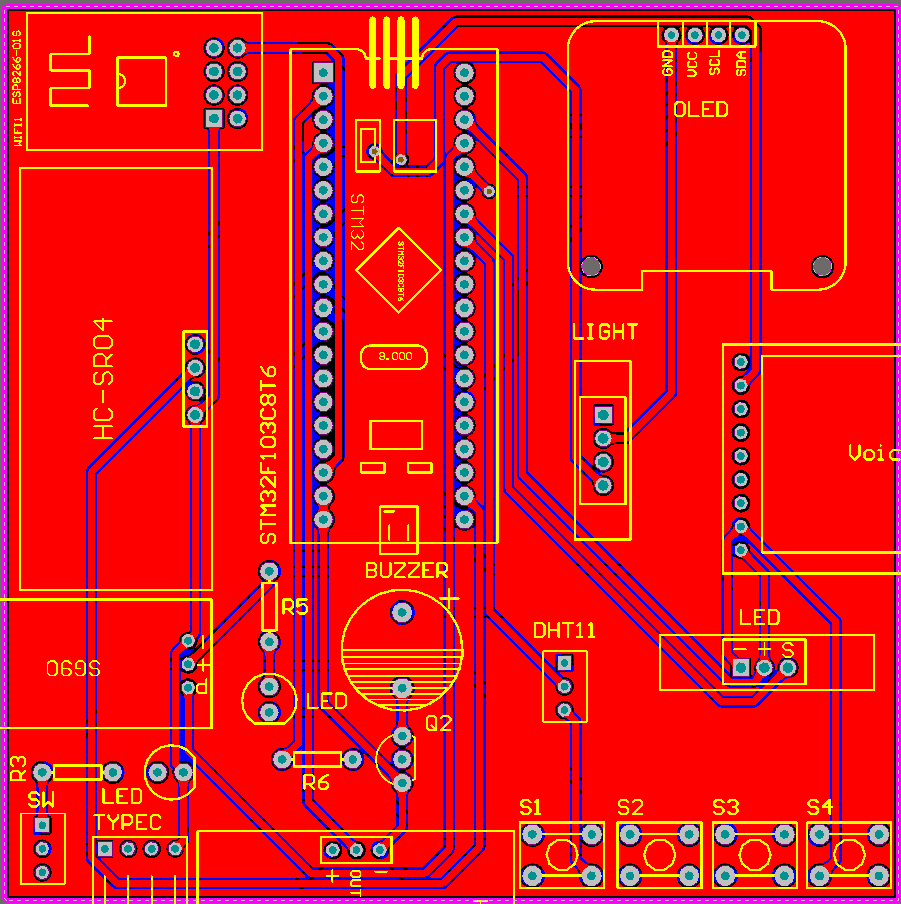

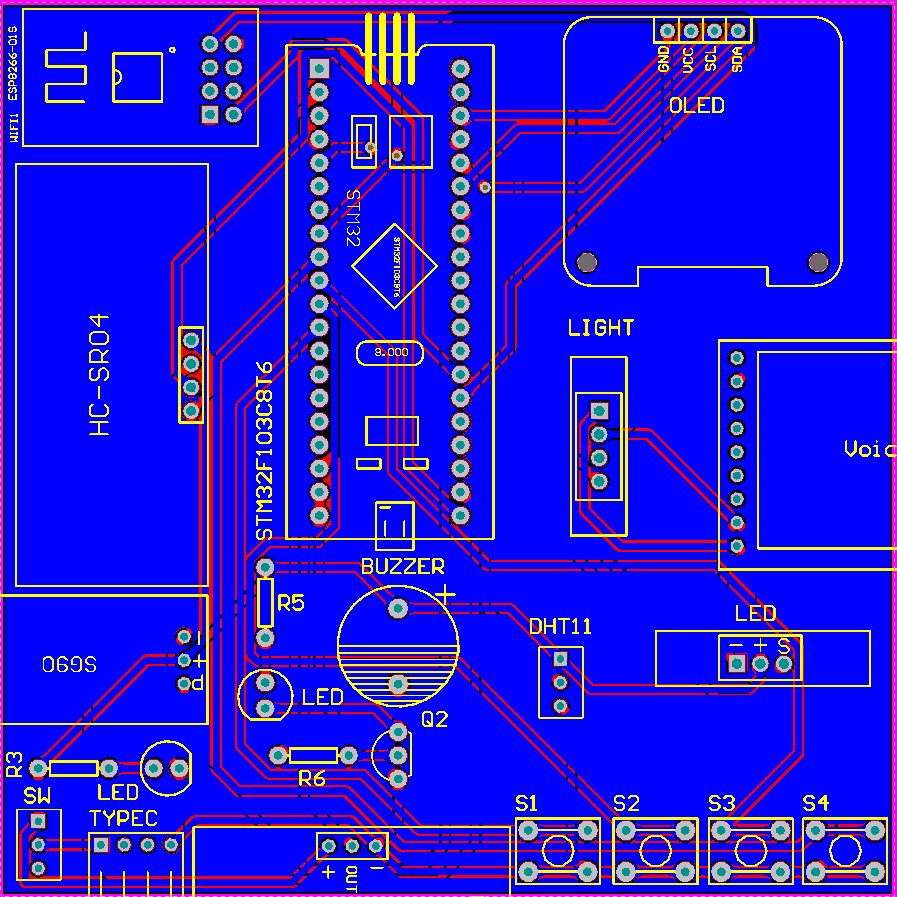

四、项目PCB硬件设计
五、项目程序设计
#include "stm32f10x.h"
#include "delay.h"
#include "usart.h"
#include "USART2/usart2.h"
#include "oled.h"
#include "timer.h"
#include "adc.h"
#include "menu.h"
#include "key.h"
#include "modules.h"
#include "DHT11/dht11.h"
#include "beep.h"
#include "HCSR/hcsr.h"
#include "light.h"
#include "led.h"
#include "hcsr501.h"
#include "sg90.h"
#include "usart3.h"
#include "voice.h"
/****************破晓电子工作室*******************
*** 破晓单片机
*** 项目:STM32语音儿童学习书桌系统
*** BILIBILI:破晓单片机
*** 小红书:破晓单片机
*** 授权IP:破晓单片机
*** 淘宝:破晓单片机
*** 淘宝:破晓电子
*** 版本:V01.01
*** MCU:STM32F103C8T6
******************破晓单片机***********************/
//显示界面
CaiDanJieGouTi KeyTab[SIZE_CAIDAN]=
{
{0 ,0 ,0 ,0 ,0 ,Main_Menu0},
{1 ,1 ,1 ,1 ,1 ,Main_Menu1},
{2 ,2 ,2 ,2 ,2 ,Main_Menu2},
{3 ,3 ,3 ,3 ,3 ,Main_Menu3},
{4 ,4 ,4 ,4 ,4 ,Main_Menu4},
{5 ,5 ,5 ,5 ,5 ,Main_Menu5},
{6 ,6 ,6 ,6 ,6 ,Main_Menu6},
{7 ,7 ,7 ,7 ,7 ,Main_Menu7},
{8 ,8 ,8 ,8 ,8 ,Main_Menu8},
} ;
//传感器变量声明
typedef struct
{
u8 temp;//
u8 humi;//
uint16_t light;//
uint16_t juli;//
uint16_t youren;//
uint16_t yuyin;//
uint16_t gaodu;//
}SensorModulesValue;
typedef struct
{
uint8_t tempTV;//阈值
uint8_t humiTV;//阈值
uint16_t lightTV;//阈值
uint16_t juliTV;//阈值
}SensorThresholdValue;
typedef struct
{
uint8_t BEEPFlag;
uint8_t LEDFlag;
uint8_t MODEFlag;
}DriveFlag;
int main(void)
{
delay_init();
TIM3_Int_Init(9,7199);//定时器初始化
OLEDGUI_Config(); //OLED
OLEDGUI_DispString(30,16,"Init...",16,1);
key_Init();//按键初始化
Adc_Init();//Adc初始化
beep_Init();//beep初始化
DHT11_Init();//DHT11初始化
hcsr_Init();//hcsr初始化
led_Init();//led初始化
HCSR501_Init();//HCSR501初始化
relay_Init();//relay初始化
SG90_Init();//SG90初始化
SensorThresholdSet();//阈值初始化
uart1_init(9600);
delay_ms(100);
uart2_init(9600);
delay_ms(100);
memset((uint8_t *)¤tDataPoint, 0, sizeof(dataPoint_t));
gizwitsInit();
OLEDGUI_Clear(); //OLED清屏
while(1)
{
//获取按键值
key_scan();
//进入菜单界面显示处理数据
GetKeylnput(&Keystatus);
//获取传感器数据
SensorDataGet();
//数据上传
currentDataPoint.valueTemp=SensorData.temp;
currentDataPoint.valueHumi=SensorData.humi;
currentDataPoint.valueLight=SensorData.light;
currentDataPoint.valueJuli=SensorData.juli;
currentDataPoint.valuegaodu=SensorData.gaodu;
currentDataPoint.valueYouren=SensorData.youren;
currentDataPoint.valueLED=DriveFlagData.LEDFlag;
gizwitsHandle((dataPoint_t *)¤tDataPoint);
//数据下发
Sensorthreshold.tempTV=currentDataPoint.valueTempyz;
Sensorthreshold.humiTV=currentDataPoint.valueHumiyz;
Sensorthreshold.lightTV=currentDataPoint.valuelightyz;
Sensorthreshold.juliTV=currentDataPoint.valuejuliyz;
delay_ms(100);
}
}六、项目实验效果
