一、引言
网络存储技术与下一代网络协议是软考高级系统架构设计师考试中计算机网络知识模块的核心考点，在历年选择题和案例分析题中平均占比约 8%，同时也是架构设计中存储层设计、网络基础设施规划的关键技术支撑。
- 技术发展脉络
（1）RAID 技术起源于 1987 年美国加州大学伯克利分校发表的《A Case for Redundant Arrays of Inexpensive Disks (RAID)》论文，最初定位为用廉价磁盘阵列替代大型机昂贵磁盘，后续发展出 6 个标准级别和多个扩展级别，目前广泛应用于服务器、存储阵列、云存储底层架构。
（2）IPv6 协议起源于 1998 年 IETF 发布的 RFC 2460 标准，旨在解决 IPv4 地址耗尽问题，历经二十余年演进，目前已进入大规模部署阶段，我国 IPv6 活跃用户占比已超过 70%，是企业级网络架构升级的核心方向。 - 本文核心覆盖知识点：RAID 各级别核心特性、磁盘利用率与容量计算、IPv6 地址表示与压缩规则、地址类型、无状态自动配置机制、过渡技术，以及对应考点的命题规律与解题方法。
二、RAID 磁盘阵列核心架构原理
RAID（独立冗余磁盘阵列）的核心设计思想是通过数据分块、冗余校验、并行访问三种机制，在逻辑层面将多块物理磁盘抽象为单个存储单元，实现性能、可靠性、成本三者的平衡。
核心机制详解
（1）数据分块：将连续的数据按照固定大小（条带大小，通常为 64KB~256KB）分割为多个数据块，分散存储到不同磁盘中，IO 请求可并行访问多个磁盘，大幅提升读写性能。
（2）冗余校验：通过奇偶校验、多副本等方式存储冗余数据，当部分磁盘损坏时，可通过冗余数据重建完整数据，实现数据容错。
（3）逻辑抽象：通过 RAID 控制器（硬件或软件实现）屏蔽底层磁盘差异，向上层系统提供统一的逻辑存储卷，无需感知底层磁盘阵列结构。
标准 RAID 级别核心参数对比
|-------------|---------------------------------|-----------------|-------------------|-----------------------------------------|-----------------------------|
| RAID 级别 | 核心架构 | 磁盘利用率 | 容错能力 | 读写性能 | 适用场景 |
| RAID 0 | 条带化存储，无冗余 | 100% | 无，任意一块磁盘损坏则全部数据丢失 | 读写性能线性提升，等于 N 倍单盘性能 | 临时数据缓存、非关键数据高速存储 |
| RAID 1 | 镜像存储，数据同时写入两块磁盘 | 50% | 可容忍任意一块磁盘损坏 | 读性能等于 2 倍单盘性能，写性能略低于单盘 | 高可靠性要求的系统盘、核心数据存储 |
| RAID 3 | 带专用校验盘的并行访问阵列，奇偶校验数据固定存储在单独磁盘 | (n-1)/n，n 为磁盘总数 | 可容忍任意一块磁盘损坏 | 读性能接近 (n-1) 倍单盘性能，写性能受校验盘瓶颈限制较低 | 大文件连续读写场景，如视频编辑、大数据离线存储 |
| RAID 5 | 分布式奇偶校验，校验数据分散存储在所有磁盘 | (n-1)/n，n≥3 | 可容忍任意一块磁盘损坏 | 读性能接近 (n-1) 倍单盘性能，写性能需额外计算校验值，约为单盘的 1/2 | 企业级通用存储场景，是目前应用最广泛的 RAID 级别 |
| RAID 6 | 双重分布式奇偶校验，采用两种不同校验算法存储两份校验数据 | (n-2)/n，n≥4 | 可容忍任意两块磁盘损坏 | 读性能接近 (n-2) 倍单盘性能，写性能需计算两次校验，约为单盘的 1/3 | 高可靠性要求的大容量存储场景，如对象存储底层、归档存储 |
| RAID 10 | 先做 RAID1 镜像组，再将多个镜像组组成 RAID0 条带 | 50%，n 为偶数 | 可容忍每个镜像组中最多一块磁盘损坏 | 读写性能等于 (n/2) 倍单盘性能 | 高并发、高可靠性核心业务存储，如交易系统数据库存储 |
RAID 各级别架构原理示意图，包含数据分布、校验存储、容错机制的可视化展示
核心限制与注意事项
（1）RAID5 最少需要 3 块磁盘，当磁盘数量为 3 时，磁盘利用率约为 66.7%；磁盘数量越多，利用率越高，但故障后重建时间越长、重建过程中数据丢失风险越高，企业级应用中 RAID5 磁盘数量通常不超过 8 块。
（2）RAID 阵列的最大容量由阵列中最小容量的磁盘决定，若采用不同容量磁盘组成 RAID，超出最小容量的磁盘空间无法使用。例如 2 块 80GB 磁盘 + 1 块 40GB 磁盘组成 RAID5 时，所有磁盘均按 40GB 计算，总可用容量为 (3-1)×40GB=80GB。
（3）RAID 的容错能力仅针对磁盘硬件故障，无法应对逻辑错误、人为误删除、病毒破坏等场景，需结合备份策略实现数据保护。
三、RAID 架构设计与选型方法
RAID 选型需结合业务场景的性能需求、可靠性要求、成本预算三个核心维度综合评估，遵循行业通用的设计规范。
选型评估维度
（1）性能维度：随机读写密集场景优先选择 RAID10，连续读写密集场景优先选择 RAID5，性能要求极低的归档场景可选择 RAID6。
（2）可靠性维度：允许数据丢失时间（RPO）<1 小时的核心业务优先选择 RAID10，RPO<4 小时的非核心业务可选择 RAID5，大容量冷数据存储可选择 RAID6。
（3）成本维度：RAID10 磁盘成本最高，RAID5 次之，RAID6 在磁盘数量较多时成本优于 RAID10。
典型行业选型实践
（1）互联网电商交易系统：数据库存储采用 RAID10，配置 8 块 1.2TB SAS 磁盘，总可用容量 4.8TB，可支撑 10 万 QPS 的交易请求，任意一块磁盘损坏不影响业务运行。
（2）大数据平台存储：HDFS 底层采用 RAID5，配置 12 块 8TB SATA 磁盘，总可用容量 88TB，同时结合 HDFS 三副本机制，实现性能与可靠性的平衡。
（3）医疗影像系统：PACS 存储采用 RAID6，配置 16 块 10TB SATA 磁盘，总可用容量 140TB，可容忍任意两块磁盘损坏，满足医疗数据 10 年以上的存储可靠性要求。
RAID 级别选型决策树与方案对比表
性能计算方法
（1）随机读 IOPS 计算：RAID5 读 IOPS≈单盘 IOPS×(n-1)，RAID10 读 IOPS≈单盘 IOPS×n/2。
（2）随机写 IOPS 计算：RAID5 写惩罚为 4（读旧数据、读旧校验、写新数据、写新校验），有效写 IOPS≈(单盘 IOPS×n)/4；RAID10 写惩罚为 2（写两个镜像盘），有效写 IOPS≈(单盘 IOPS×n)/4。
四、IPv6 协议核心原理与地址规范
IPv6 是 IETF 设计的用于替代 IPv4 的下一代 IP 协议，地址长度为 128 位，地址总容量为 2^128 个，彻底解决了 IPv4 地址耗尽问题，同时在报头简化、安全性、移动性支持等方面有显著提升。
IPv6 地址表示与零压缩规则
IPv6 地址采用 8 组 16 进制数表示，每组之间用冒号分隔，标准格式为 X:X:X:X:X:X:X:X，每组取值范围为 0000~FFFF。零压缩规则遵循 RFC 5952 标准，具体如下：
（1）单组前导零省略：每组中开头的连续 0 可以省略，例如 0DB8 可简写为 DB8，0000 可简写为 0，该规则可在多个组中多次使用。
（2）连续全零组替换：地址中出现连续的多个全零组时，可以用双冒号：：替换，但整个地址中：：只能使用一次，避免歧义。
（3）压缩示例：标准地址 2001:0db8:0000:0000:0000:0000:1428:57ab，可压缩为 2001:db8::1428:57ab；链路本地地址 fe80:0000:0000:0000:020c:29ff:fe9a:3d42，可压缩为 fe80::20c:29ff:fe9a:3d42。

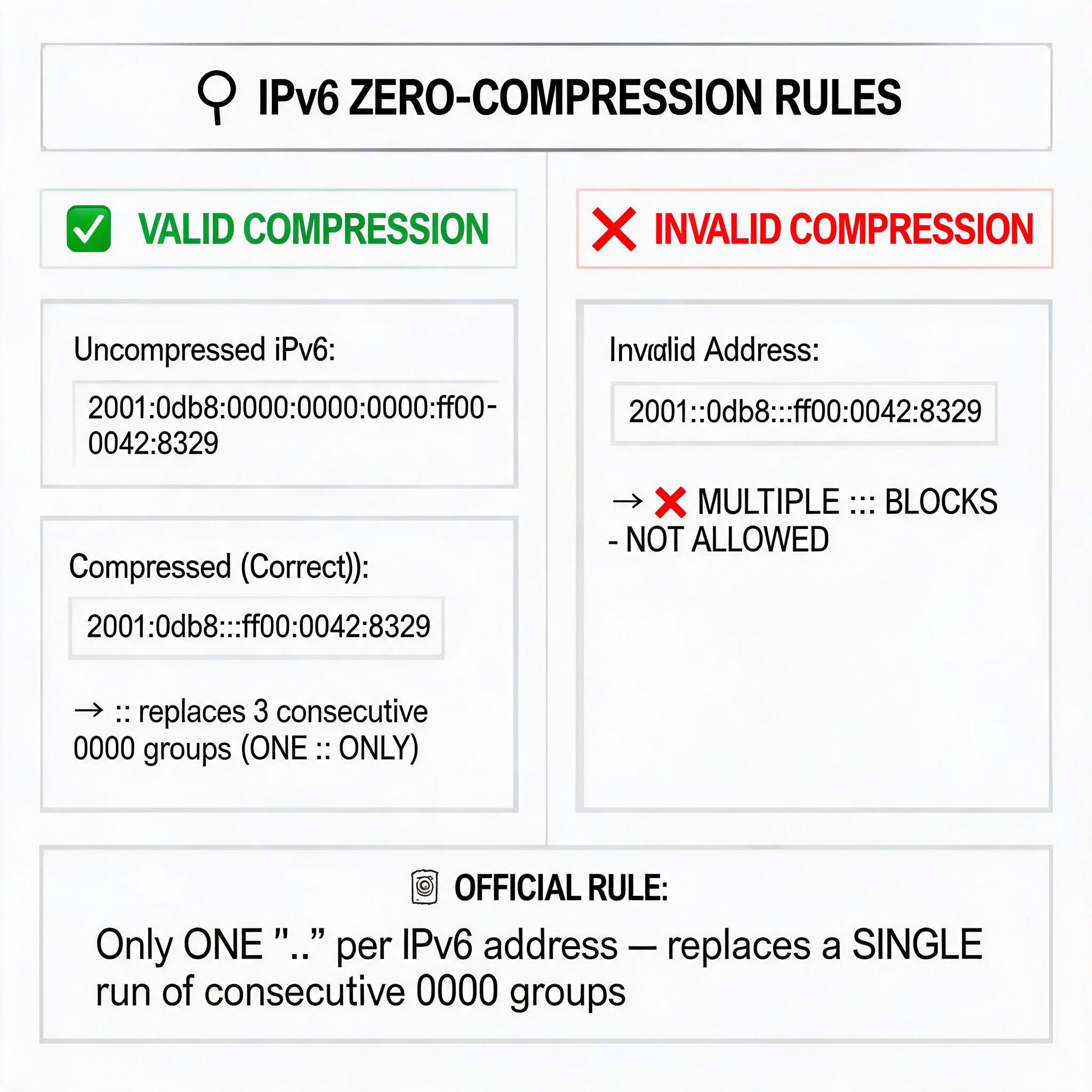

IPv6 地址零压缩规则示意图与正误示例对比
IPv6 地址类型体系
IPv6 地址分为三类，取消了 IPv4 中的广播地址，广播功能通过组播实现：
（1）单播地址：标识单个网络接口，数据包发送到对应接口，包含三类常用子类型：
- 可聚合全球单播地址：前缀为 001（二进制），对应十六进制前缀 2000::/3，是公网可路由的全球唯一地址，相当于 IPv4 公网地址。
- 链路本地地址：前缀为 1111111010（二进制），对应十六进制前缀 fe80::/10，仅在本地链路有效，不可路由，用于同一链路内节点通信。
- 唯一本地地址：前缀为 fc00::/7，相当于 IPv4 私网地址，在站点内部唯一，不可在公网路由。
（2）组播地址：标识一组网络接口，数据包发送到组内所有接口，前缀为 11111111（二进制），对应十六进制前缀 ff00::/8。
（3）任播地址：标识一组网络接口，数据包发送到组内距离最近（根据路由协议度量值）的一个接口，是 IPv6 新增的地址类型，用于内容分发、容灾切换等场景，结构与单播地址一致，无特殊前缀。
IPv6 地址类型与前缀对应关系图
五、IPv6 核心机制与过渡技术
IPv6 的自动配置机制与平滑过渡技术是架构设计中网络升级的核心支撑，也是软考高频考点。
无状态自动配置机制
无状态自动配置是 IPv6 的核心特性，遵循 RFC 4862 标准，主机无需 DHCP 服务器即可自动获取全球单播地址，实现即插即用，过程分为两个阶段：
（1）链路本地地址生成：主机将网卡 MAC 地址按照 EUI-64 规则转换为 64 位接口 ID，与链路本地前缀 fe80::/64 组合生成临时链路本地地址，随后发送邻居请求报文（NS）进行地址冲突检测，若未收到冲突响应则该地址生效。
（2）全球单播地址生成：主机以链路本地地址为源地址，向所有路由器组播地址 ff02::2 发送路由器请求报文（RS），本地链路上的 IPv6 路由器收到后返回路由器公告报文（RA），报文中包含可聚合全球单播地址前缀（通常为 / 64），主机将该前缀与自己的接口 ID 组合，生成全球单播地址，无需人工配置即可接入公网。
全状态自动配置（DHCPv6）
与无状态自动配置互补，DHCPv6 服务器可为主机分配地址、DNS 服务器、域名等配置信息，适用于需要集中管理地址的企业场景。二者对比：
| 特性 | 无状态自动配置 | DHCPv6 |
|---|---|---|
| 地址分配 | 主机自主生成 | 服务器统一分配 |
| 配置复杂度 | 无需服务器配置 | 需部署 DHCPv6 服务器 |
| 可管理性 | 无法集中管理地址 | 可实现地址审计、生命周期管理 |
| 适用场景 | 家庭网络、公众 WiFi、物联网 | 企业办公网络、数据中心 |

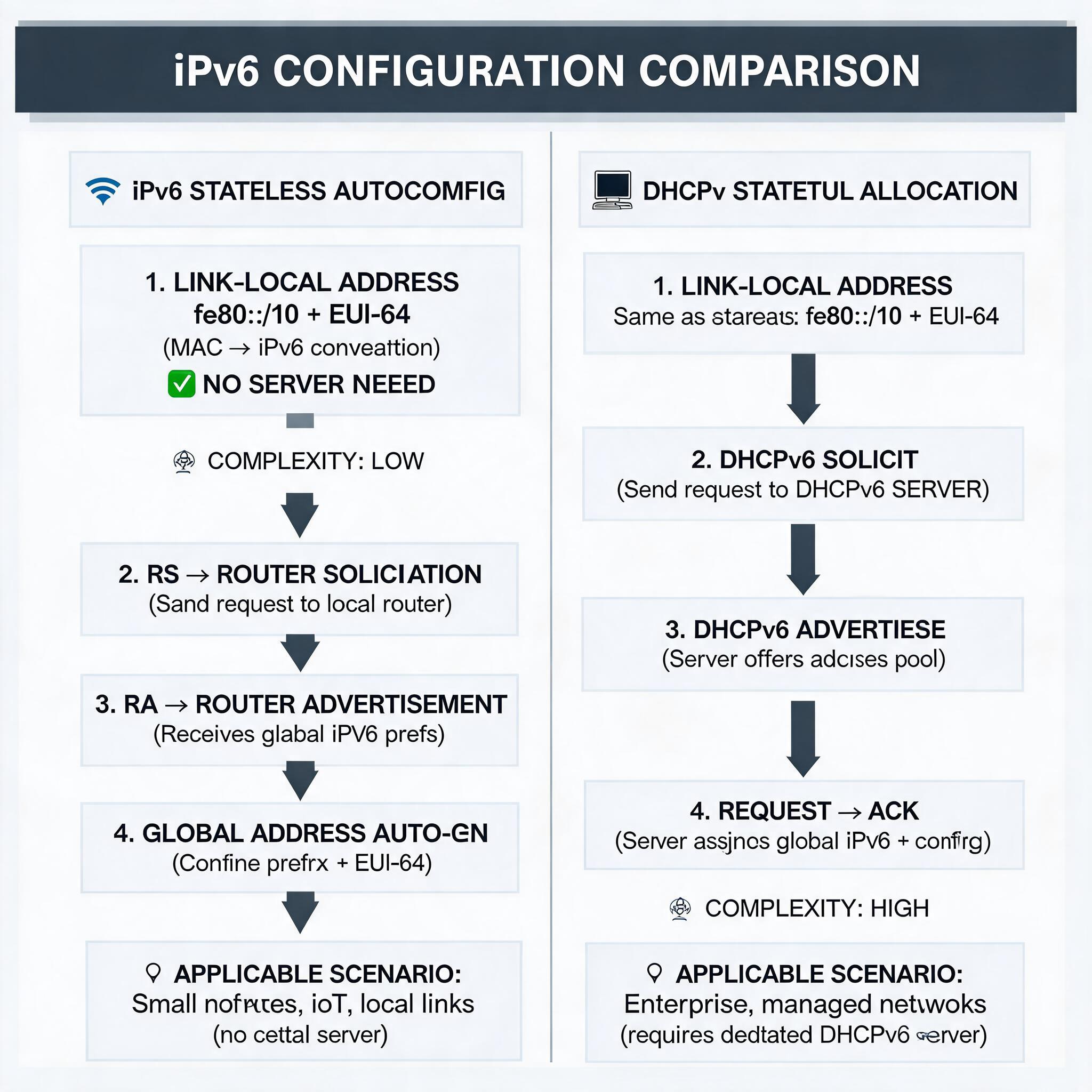

IPv6 无状态自动配置流程时序图
IPv6 过渡技术
IPv4 与 IPv6 网络将长期共存，过渡技术遵循 RFC 6144 标准，主流方案有三类：
（1）双协议栈技术：网络设备、主机同时运行 IPv4 和 IPv6 协议栈，可同时处理两种协议的数据包，是最直接的过渡方案，但需要所有设备支持双栈，改造成本较高。
（2）隧道技术：将 IPv6 数据包封装在 IPv4 数据包中，通过 IPv4 网络传输，适用于分散的 IPv6 站点通过 IPv4 骨干网互联，主流实现包括 6to4 隧道、ISATAP 隧道、GRE 隧道。
（3）NAT-PT 技术：在网络边界部署转换网关，实现 IPv4 和 IPv6 数据包的协议转换与地址映射，适用于 IPv6 网络与 IPv4 网络的互访，但存在性能瓶颈，不适合高并发场景。
六、前沿发展与软考命题趋势
技术发展动态
（1）RAID 技术演进：目前企业级存储中 RAID 逐渐与纠删码、存储池技术融合，分布式存储采用 EC 纠删码（如 n+m 冗余模式）替代传统 RAID，可实现更高的磁盘利用率和容错能力，例如 EC (4+2) 的磁盘利用率为 66.7%，可容忍任意 2 块节点损坏，灵活性优于 RAID6。
（2）IPv6 技术演进：IETF 正在推进 IPv6 + 标准体系，包含 SRv6（段路由）、网络切片、随流检测等特性，可实现网络的智能化调度，是 5G、工业互联网的核心网络底座，我国已明确 2030 年前全面完成 IPv6 单栈部署的目标。
软考命题趋势
（1）RAID 考点：除传统的利用率计算、级别特性对比外，近年开始增加分布式存储纠删码与传统 RAID 的对比、RAID 与备份策略的组合设计等案例分析考点。
（2）IPv6 考点：除零压缩规则、地址类型、无状态自动配置等基础考点外，近年开始考察 IPv6 过渡技术选型、SRv6 架构设计等应用型考点，且在系统架构设计案例中会结合云原生、物联网场景考察 IPv6 的部署方案。

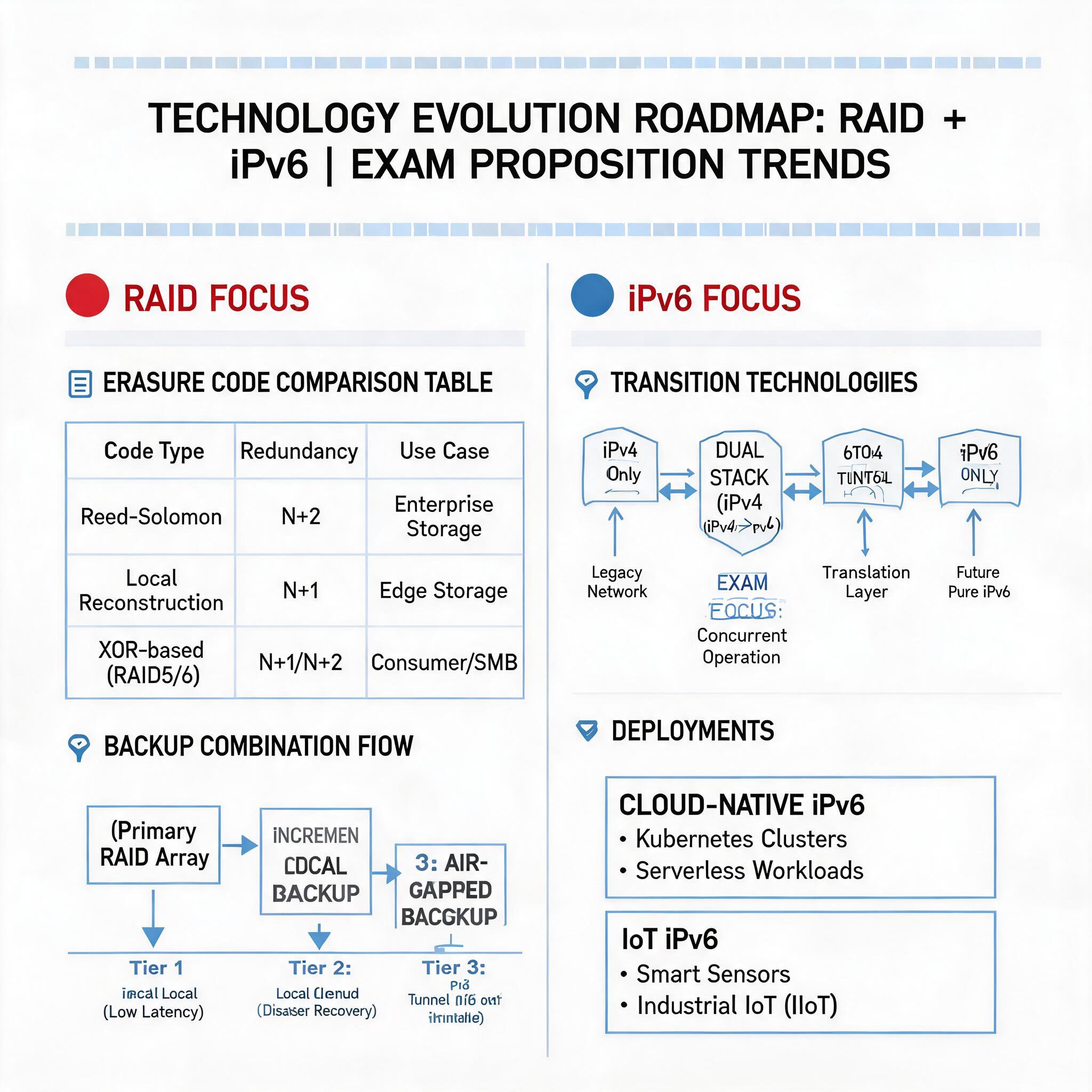

RAID 与 IPv6 技术演进路线图
七、总结与备考建议
- 核心知识点提炼
（1）RAID 核心要点：RAID0 利用率 100% 无容错，RAID1 利用率 50% 容错 1 块盘，RAID5 最少 3 块盘利用率 (n-1)/n 容错 1 块盘，RAID6 最少 4 块盘利用率 (n-2)/n 容错 2 块盘，RAID10 利用率 50% 容错每组 1 块盘。容量计算以最小磁盘容量为基准，总可用容量 = 磁盘数量 × 最小盘容量 × 磁盘利用率。
（2）IPv6 核心要点：地址长度 128 位，零压缩规则前导零可省、连续全零用：：替换且仅一次，地址类型分为单播、组播、任播，无广播地址，无状态自动配置通过 RA 报文获取前缀生成全球单播地址，过渡技术分为双栈、隧道、NAT-PT 三类。 - 软考考试重点提示
（1）高频考点：RAID 级别的特性对比与容量计算（每年必考 1-2 道选择题）、IPv6 零压缩规则应用、地址类型前缀识别、无状态自动配置流程（每年必考 1 道选择题）。
（2）易错点：RAID5 磁盘数量下限为 3，混合容量盘组成 RAID 时按最小盘计算容量；IPv6 压缩时：：只能使用一次，链路本地地址前缀为 fe80::/10，全球单播地址前缀为 2000::/3；无状态自动配置不需要 DHCPv6 服务器，全状态自动配置需要。 - 实践应用建议
（1）存储架构设计：核心业务优先选择 RAID10，非核心通用存储选择 RAID5，大容量归档存储选择 RAID6 或 EC 纠删码，所有 RAID 场景需配套定期备份策略。
（2）IPv6 部署设计：新建网络优先采用双栈架构，存量网络采用隧道技术逐步过渡，物联网、公众网络场景采用无状态自动配置，企业网络采用 DHCPv6 实现集中管理。 - 备考策略
（1）基础知识部分：熟记 RAID 各级别参数表与 IPv6 地址规则，通过历年选择题强化计算类题型的解题速度。
（2）案例应用部分：掌握 RAID 选型的决策方法、IPv6 过渡技术的适用场景，能够结合业务需求设计存储架构与 IPv6 部署方案。
