我用Threejs 搓了一个 3D 中国地图设计器，开箱即用

做数据大屏的朋友大概都有这种经历：产品经理说"整个 3D 地图效果"，然后你就开始找参考、写 shader、调灯光、搞边界线流光......三四天过去总算能看了，换个项目，同样的活从头再来。

我之前连着做了三个带 3D 地图的大屏，每次都几乎从零开始。第三个项目写到一半我就烦了 ------ 这种重复的工作到底能不能抽出来搞个复用？

所以就做了 @lius1314/china-map-3d-designer。

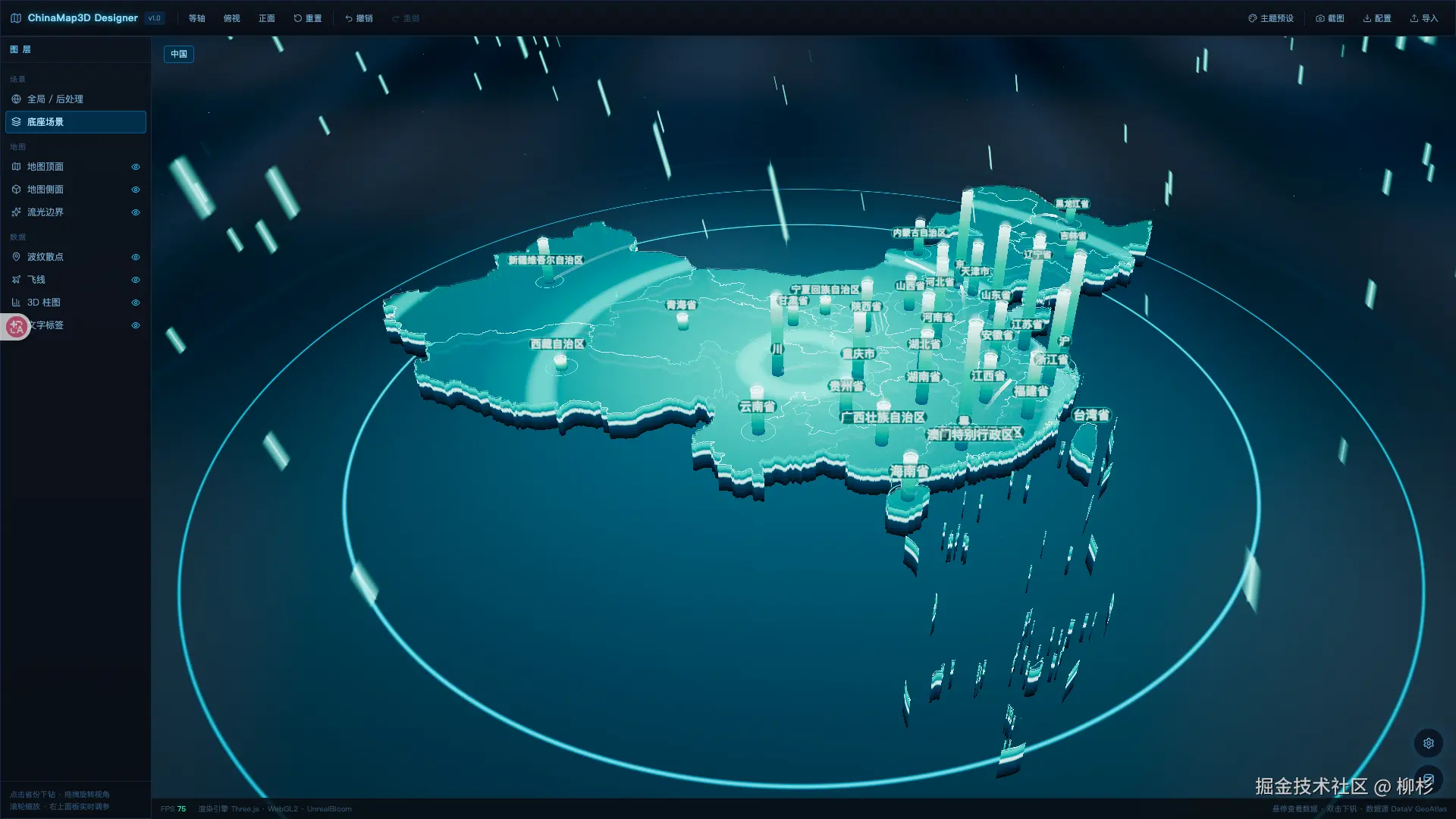

简单说就是一个 React 组件，基于 Three.js 渲染 3D 中国地图，自带一个可视化设计器。你在设计器里把效果调好，导出一个 JSON，到你的大屏项目里一行代码引入，效果一模一样。

一个组件，两种用法

SDK 对外就暴露了一个 ChinaMap3DDesigner。传 editable={false} 就是纯渲染，只有 3D 画布，直接塞大屏里用：

tsx 复制代码

<ChinaMap3DDesigner editable={false} mapData={myData} />

就这么一行。传 editable={true} 的话会带上一整套设计器 UI ------ 图层树、属性面板、数据编辑、工具栏什么的都有。

设计器 UI 的布局我改过好几版。最开始属性面板是固定侧栏，但很快发现不行 ------ 侧栏一占 300px，画布被压小了，你在小画布上调出来的效果，放到全屏大屏上完全不是那个味。后来改成抽屉式面板，浮在画布上面，画布始终是完整尺寸，调参数的时候拉出来看一眼就行。

渲染引擎

地图数据

用的是阿里云 DataV GeoAtlas 的公开接口，运行时 fetch GeoJSON，不需要打包地图文件。这个服务挺稳的，我用了大半年没出过问题。就是部到服务上会访问不了就是了，需要自己使用json数据。

拿到 GeoJSON 之后第一步是投影。GeoJSON 的坐标是经纬度，直接用会有面积变形问题，高纬度地区会被拉得特别大。所以先用 Web 墨卡托把纬度转一下：

ts 复制代码

const mercY = (lat: number) =>
  (Math.log(Math.tan(Math.PI / 4 + (lat * D2R) / 2)) / D2R);

然后归一化。这步很关键 ------ 全国和广东省的经纬度范围差了十几倍，不归一化的话每下钻到一个省相机就得重新调，根本没法通用。归一化之后所有区域在场景里都是同样大小，一套相机参数吃天下。

加载做了多源回退，DataV 有两个 CDN，主站挂了自动切备用。之前有一次 DataV 主站维护了半小时，备用地址自动顶上了，用户完全无感。

省份怎么建出来的

顶面用 THREE.Shape + ShapeGeometry，没啥特别的。一个省可能有多个多边形（浙江沿海一堆岛屿），也可能带孔洞，分别生成 geometry 最后用 mergeGeometries 合成一个，保证每个省只有一个 draw call。

侧面是手搓的 BufferGeometry，沿边界轮廓从顶面到底部拉伸出一圈竖直三角面。

这里说个我踩过的坑。侧面的 UV 的 u 坐标，必须按边界的累计弧长来算。我第一次写的时候图省事用了线性插值，结果流光动画跑起来一顿一顿的，有的地方飞快有的地方几乎不动。我盯着屏幕看了大半天，反复检查 shader 逻辑，最后才定位到是 UV 的问题 ------ 边界上相邻两个点的间距差异很大，线性插值导致 UV 分布不均匀。后来改成按实际弧长累计，动画就丝滑了。

边界线用的 Line2。顺便吐槽一下 Three.js 原生的 LineBasicMaterial，linewidth 这个属性在大部分显卡上都是废的，不管你设 1 还是 10 都只画 1px，因为走的是 ANGLE 的老旧路径。Line2 是 fat line 方案，用 mesh 模拟线宽，真正能用。

流光效果是通过 onBeforeCompile 往 LineMaterial 的 shader 里注入代码实现的。在片段着色器里用 vLineDistance（线段累计距离）算流光头的当前位置，输出高亮色。好处是不需要额外 geometry，直接在现有材质上改。

外轮廓提取

这个算法我觉得是整个项目里最有意思的部分。

问题是：GeoJSON 里每个省的边界是独立存的，相邻两省共享的那段边界出现了两次。但做外轮廓发光的时候，我需要知道哪些边是"最外面"的。

做法很直觉 ------ 把每条边按无序端点做 hash（A→B 和 B→A 算同一条），统计出现次数。只出现一次的就是外轮廓边。内部共享边必然出现两次嘛，这是拓扑的基本性质。然后建邻接表把边首尾串成链，就得到了完整的外轮廓路径。

拿到外轮廓之后能干很多事：画外边界线、生成外轮廓侧面、做整体扫描动画。说实话这段代码写完之后我自己挺得意的，不到 100 行但解决了个挺头疼的问题。

配置和主题

整个场景的视觉由一个 AppConfig 对象控制，分了 9 个图层：global、baseScene、topface、sideface、border、scatter、flyline、bar、label。加起来 200 多个参数。

听着吓人，实际上在属性面板里是按图层分组的，每次就调一个图层的几个滑块，改完实时看效果。我尽量让参数名足够直白，bloomStrength 就是辉光强度，flowSpeed 就是流光速度，不用翻文档。

配置通过 Zustand store 管理。这里有个我很满意的功能：撤销重做。每次改配置自动入历史栈（最多 60 步），Ctrl+Z 直接回退。调配色方案的时候特别爽 ------ 试了五六种颜色都不满意？连按几下 Ctrl+Z 就回去了。

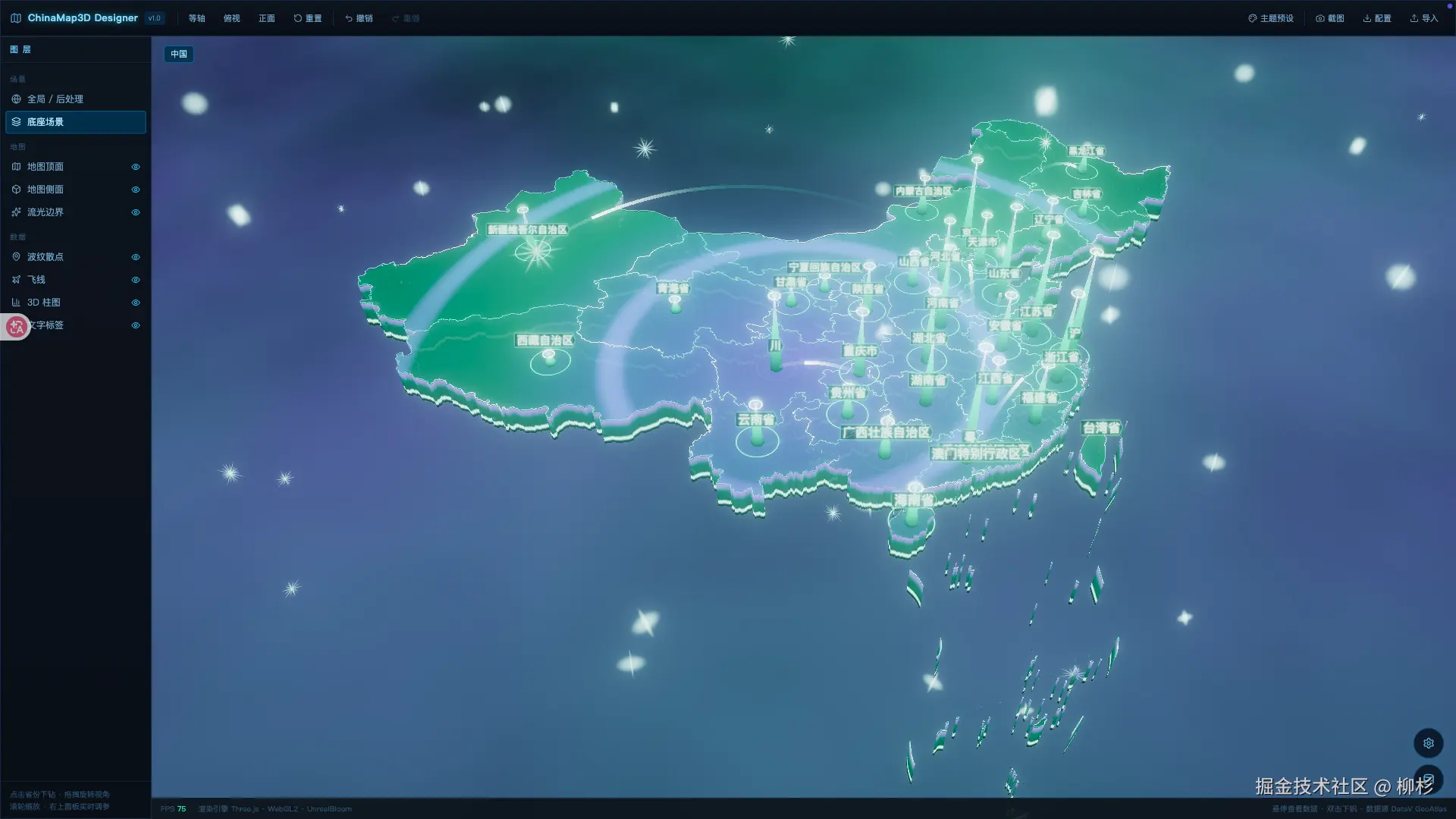

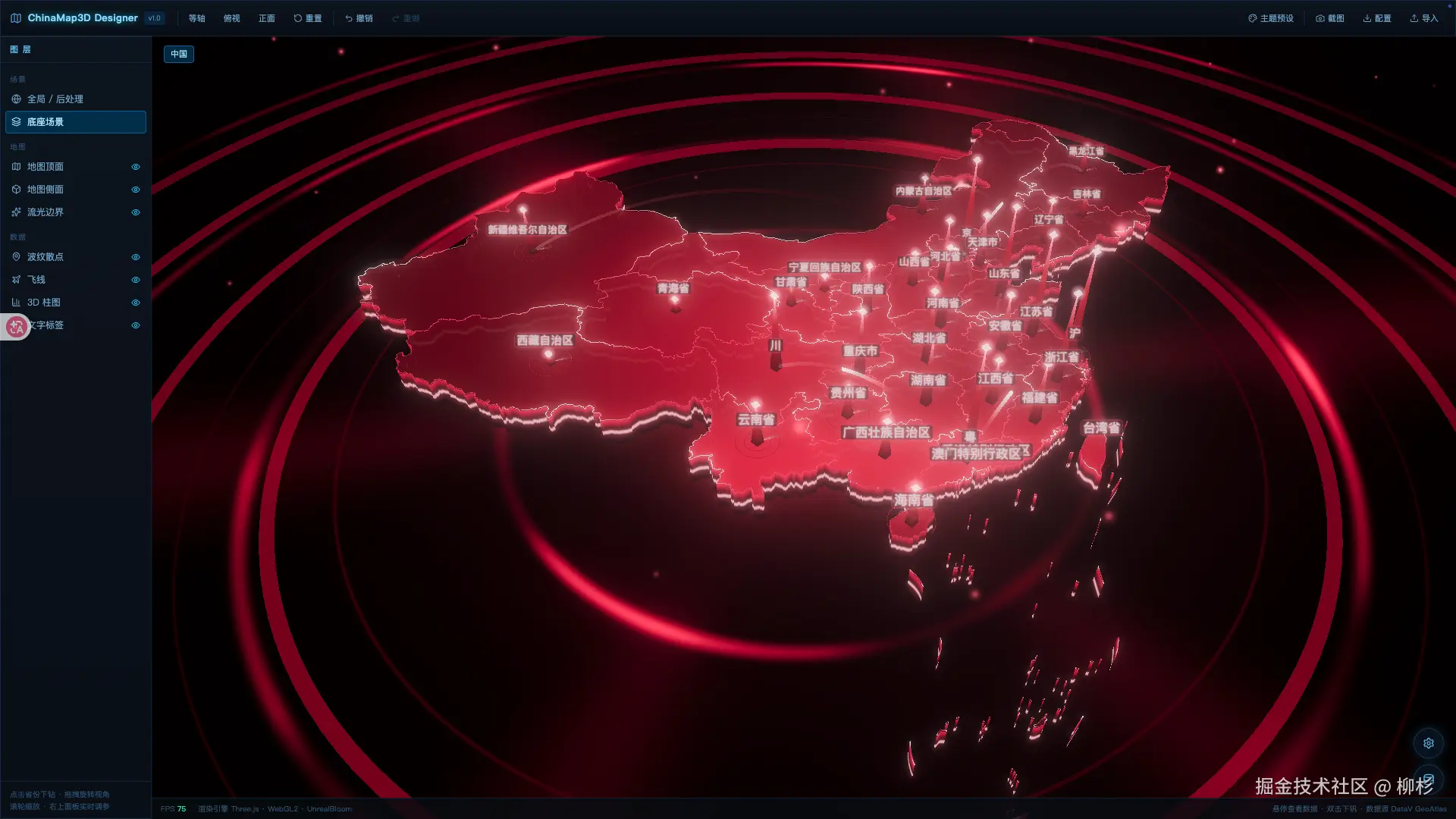

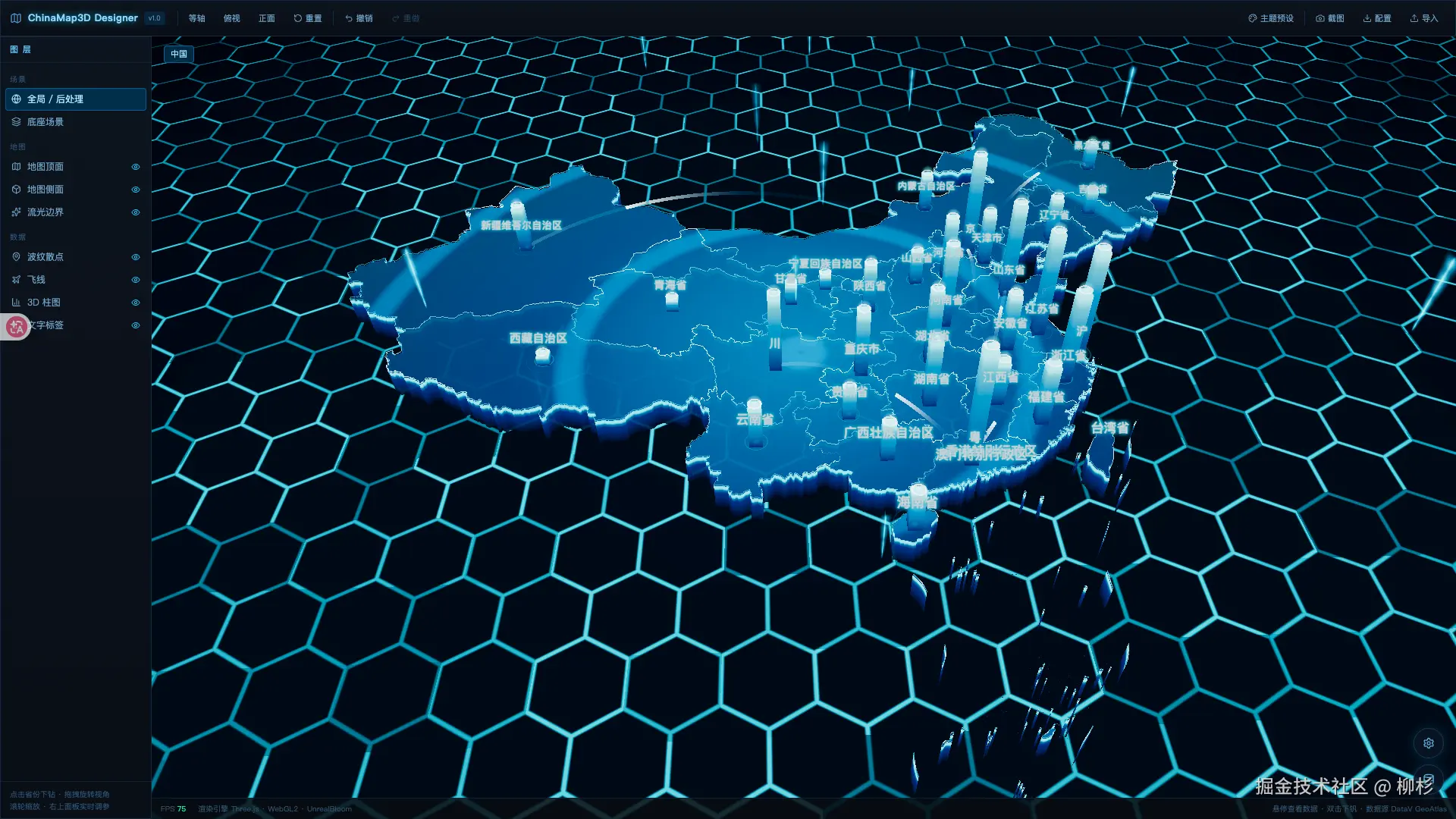

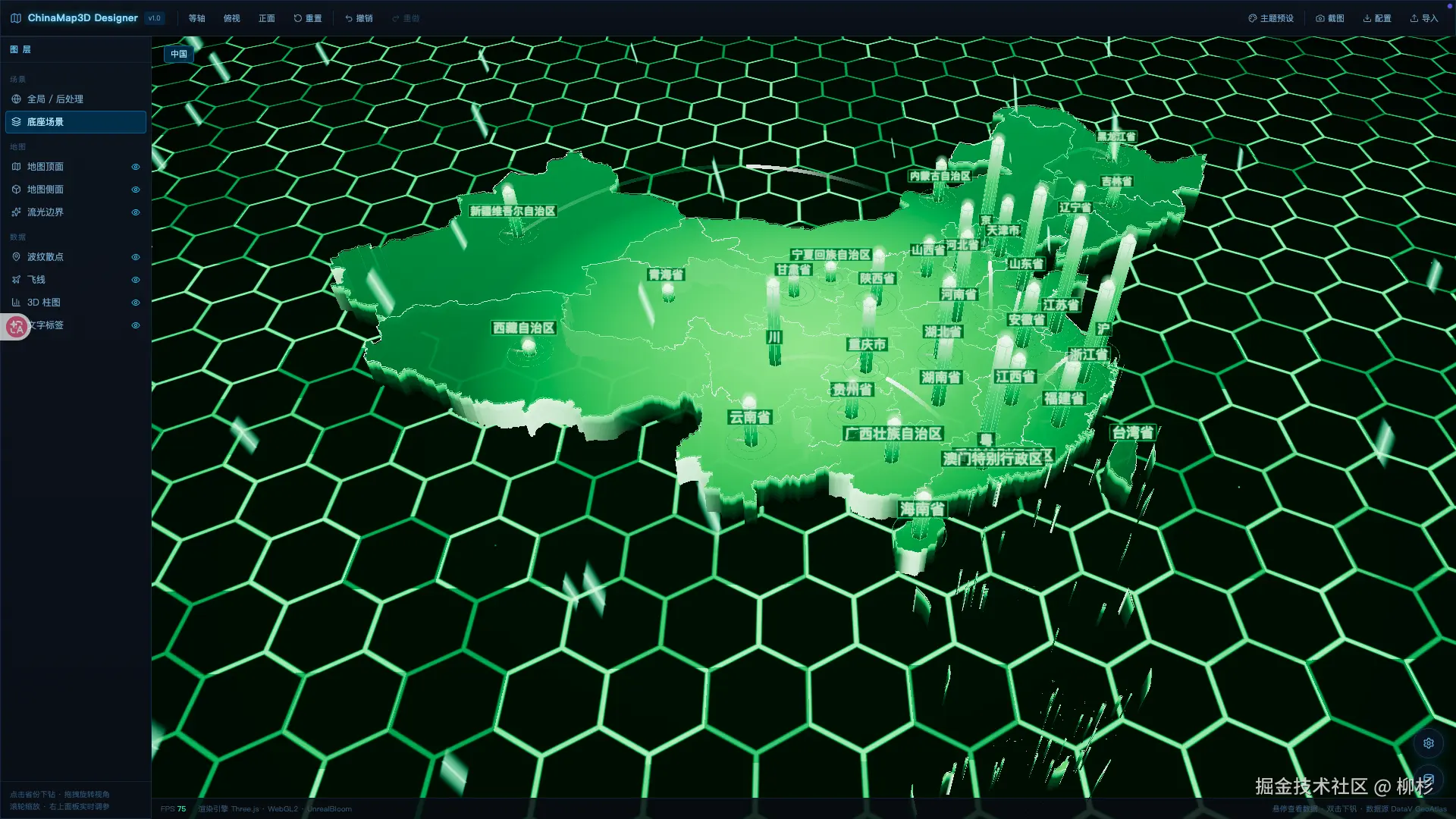

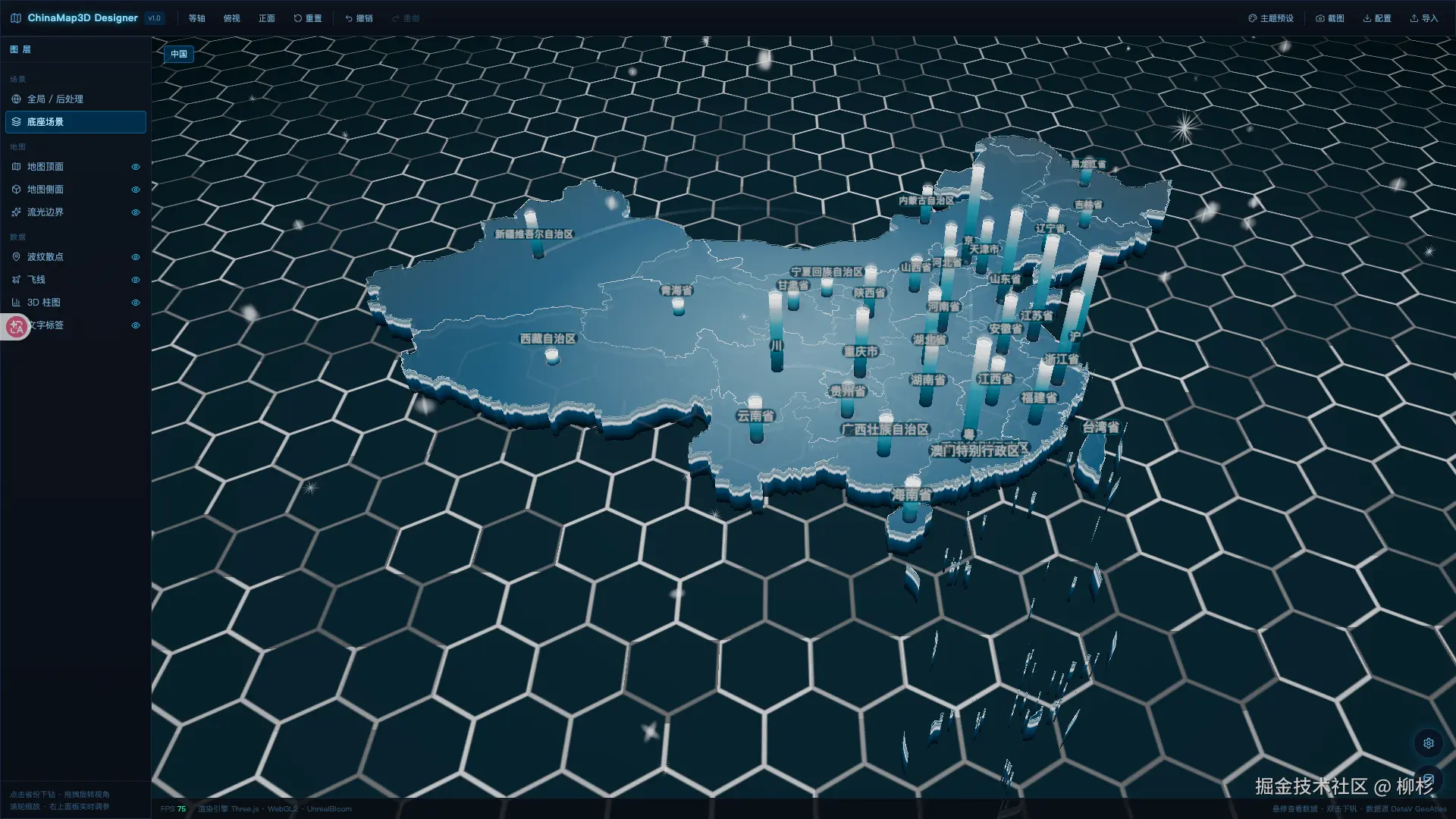

不想自己调参数的话，内置了 10 套主题可以直接用：科技蓝、深海波光、暗夜霓虹、赛博金、极光夜空、血色月光、极地冰晶、矩阵绿光、日落余晖、简约亮色。我个人最喜欢深海波光和暗夜霓虹，一个沉稳一个炫酷，给客户演示基本这俩轮着用就够了。矩阵绿光也挺有意思，黑客帝国那个味。

每套主题的实现只写和默认值不同的部分，用 patch 函数做深度合并：

ts 复制代码

build: () => patch(defaultConfig(), {
  global: { background: "#070310", bloomStrength: 0.15 },
  baseScene: { type: "hex", hexColor: "#2a0f4d", hexGlowColor: "#e26bff" },
})

一套主题几十行代码，新增一套十分钟搞定。

底座和粒子

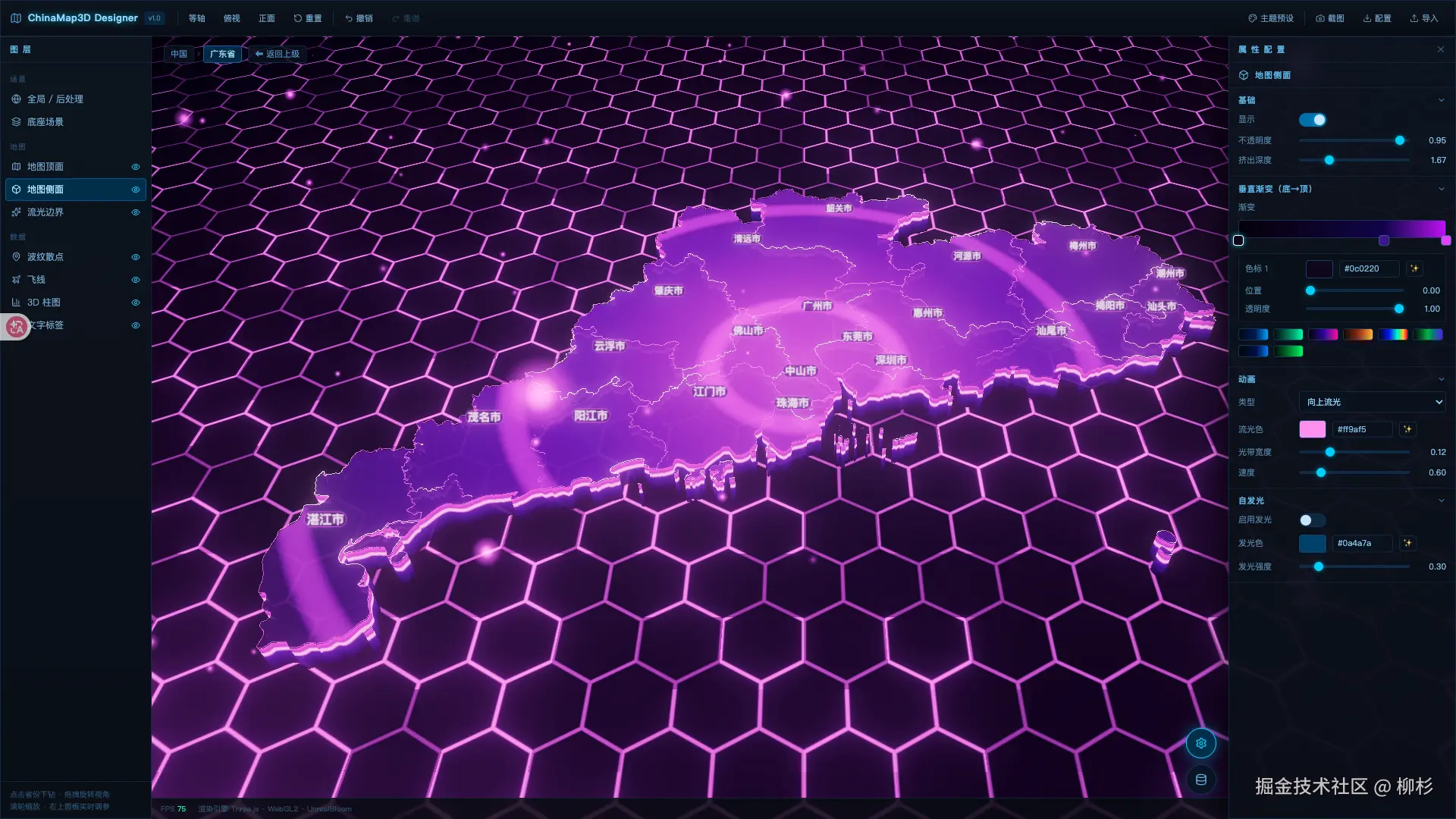

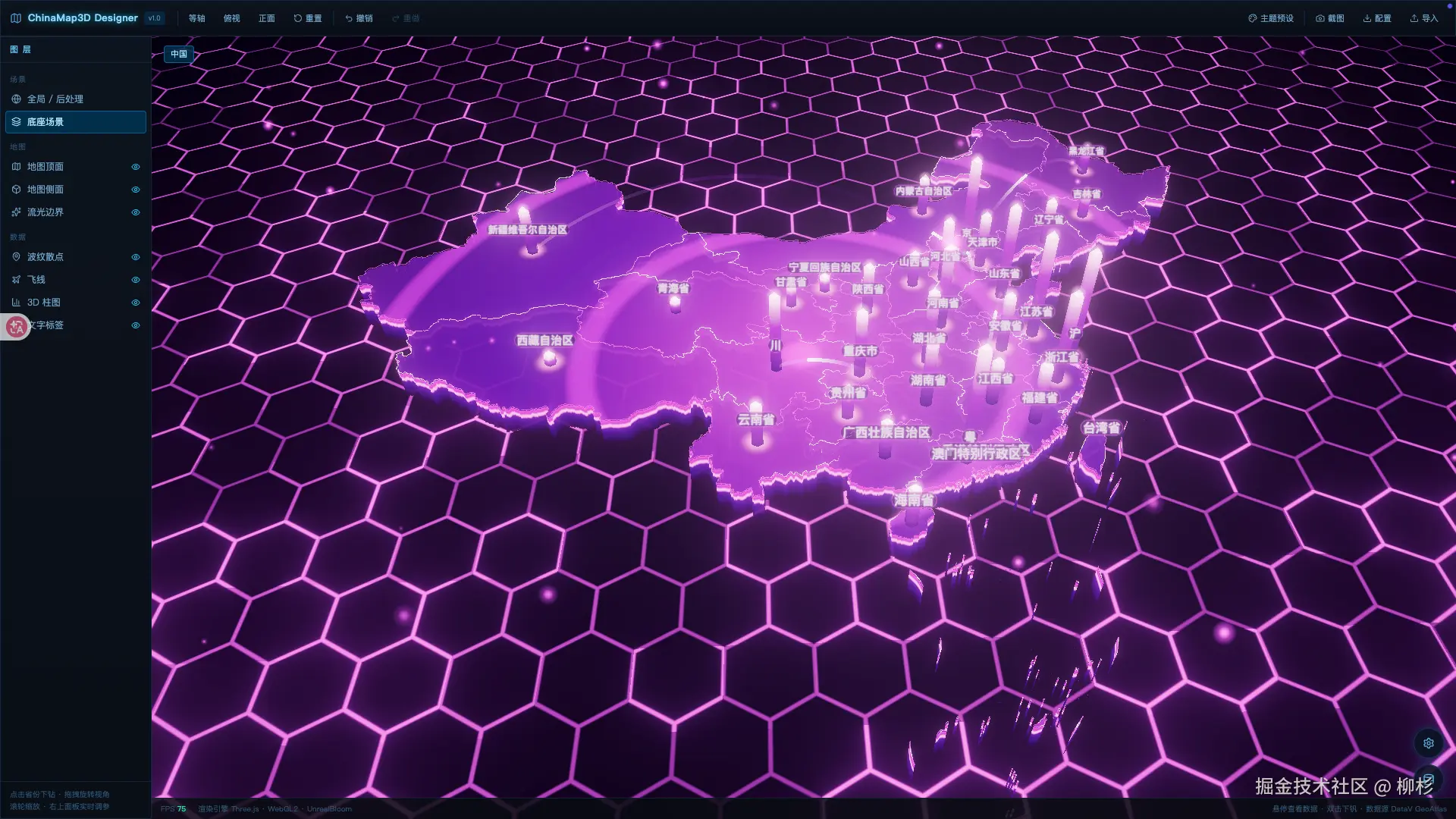

地图下方的底座区域很占画面，做好了特别出效果。我做了 8 种底座类型，全部纯 shader 实现 ------ 网格、星空、水面、六边形蜂窝、星云、水面倒影、飞轮底盘、能量场。

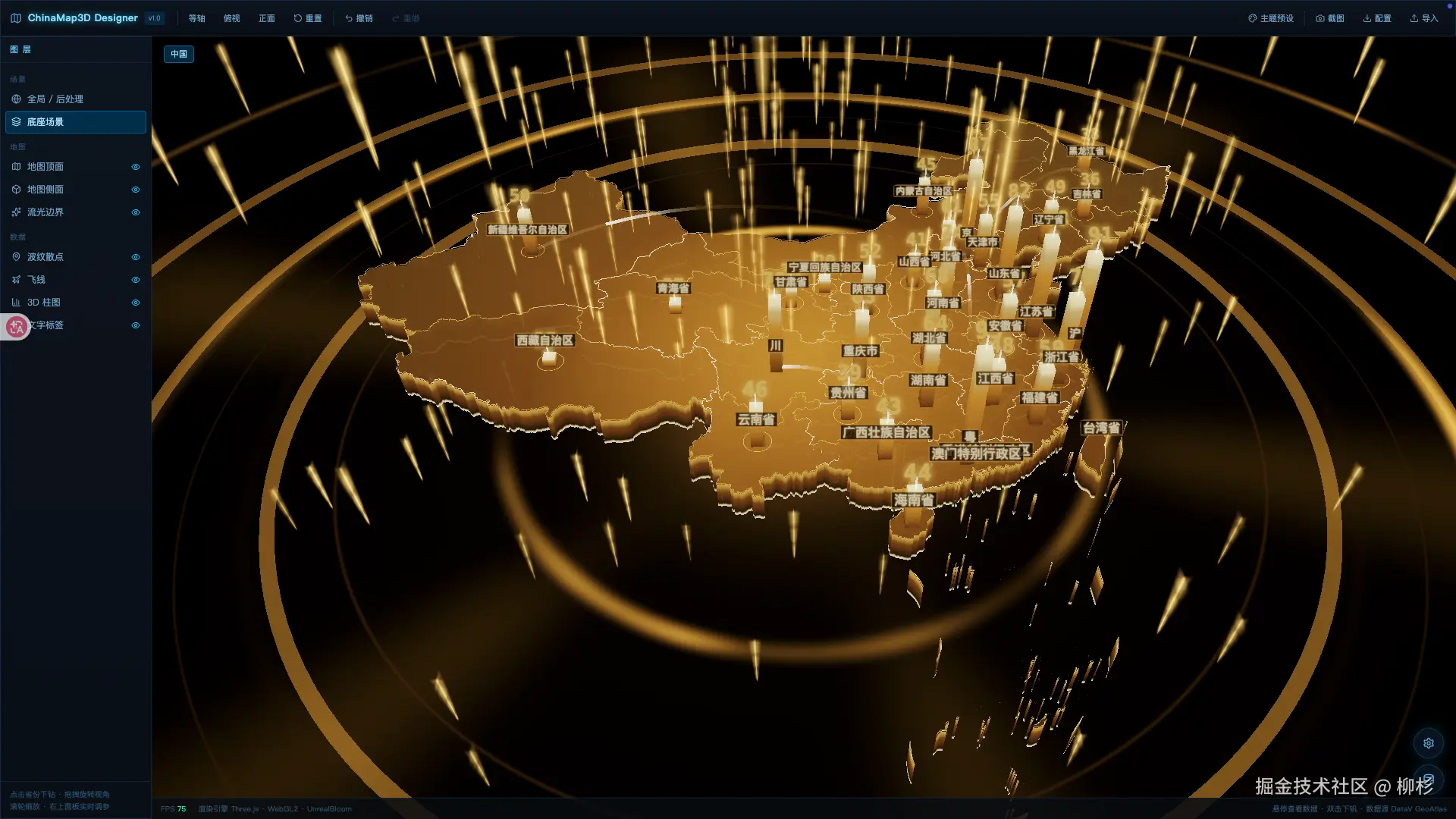

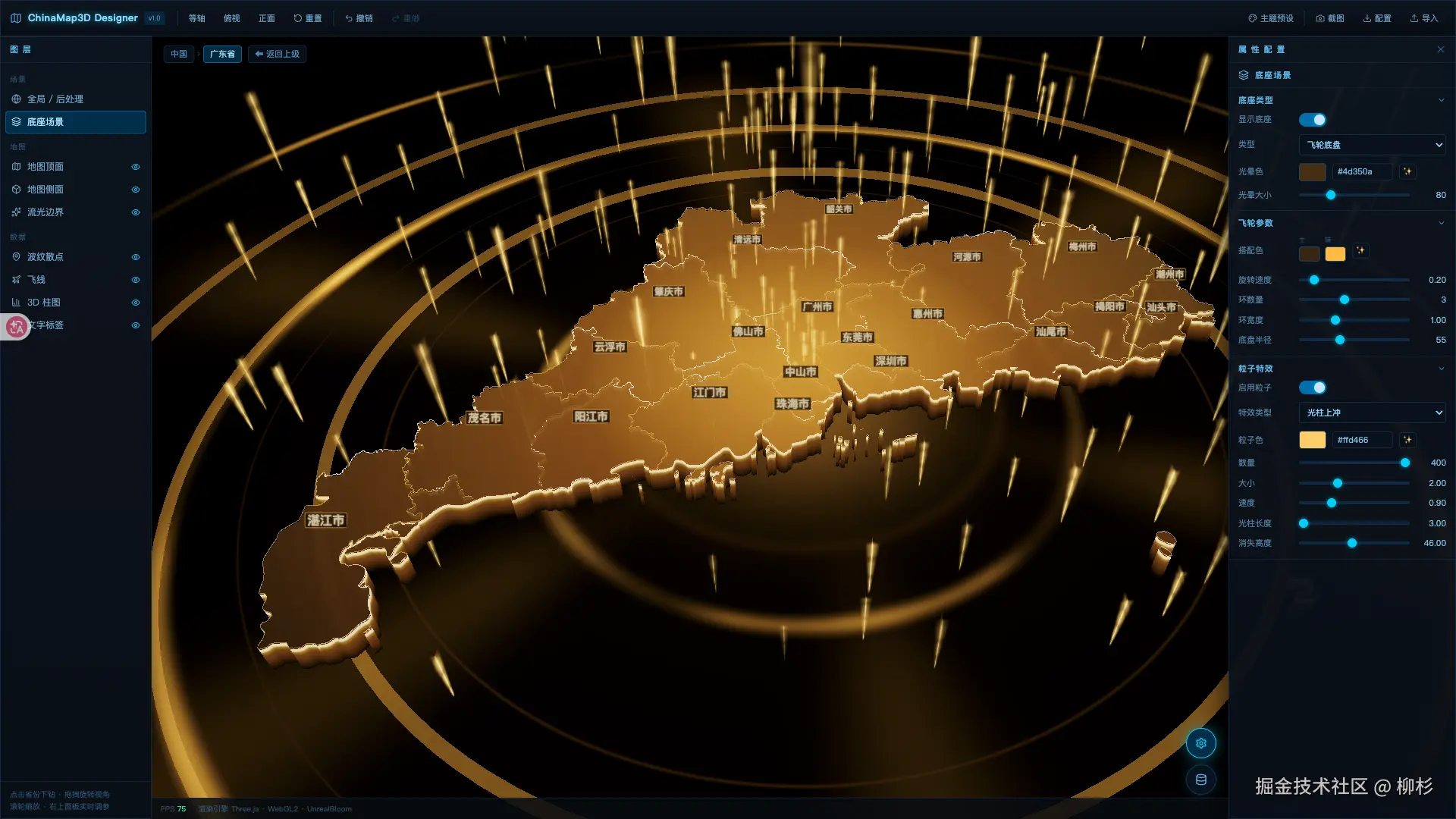

水面倒影和飞轮底盘花的心思最多。水面倒影用自定义反射 shader，带波浪畸变，能映射天空颜色。飞轮底盘是同心旋转光环加 3D 圆环体，有点机械朋克的感觉。这两个底座切换的时候视觉效果差异很大，建议都试试。

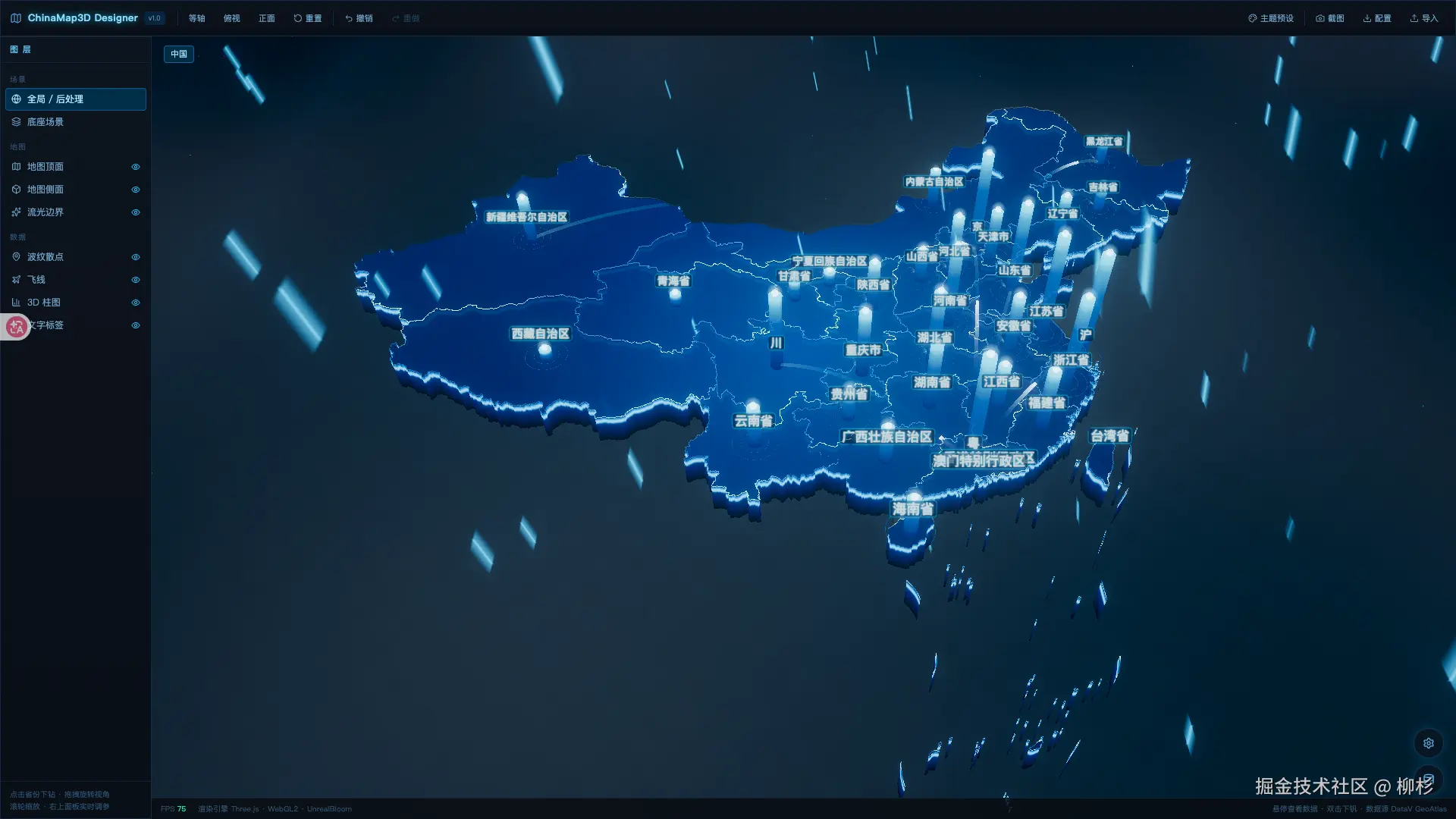

粒子系统单独做了 5 种效果：漂浮、光柱、雨滴、雪花、火花。雨滴和雪花做得比较细，雨滴有倾斜角度和落地溅射，雪花有飘落摆动和自转。参数都能在面板里调，你可以把雨滴调成暴雨模式也可以调成毛毛雨，随你。

性能方面，雨滴用的 InstancedMesh，800 个实例帧率完全不掉。

接业务数据

ts 复制代码

interface MapDataInput {
  regions?: RegionDataItem[];   // 各省数值，按 name 匹配
  flyLines?: FlyLineItem[];     // 自定义飞线
  labels?: LabelItem[];         // 标签文字
  clickCards?: ClickCardItem[]; // 悬浮卡片
}

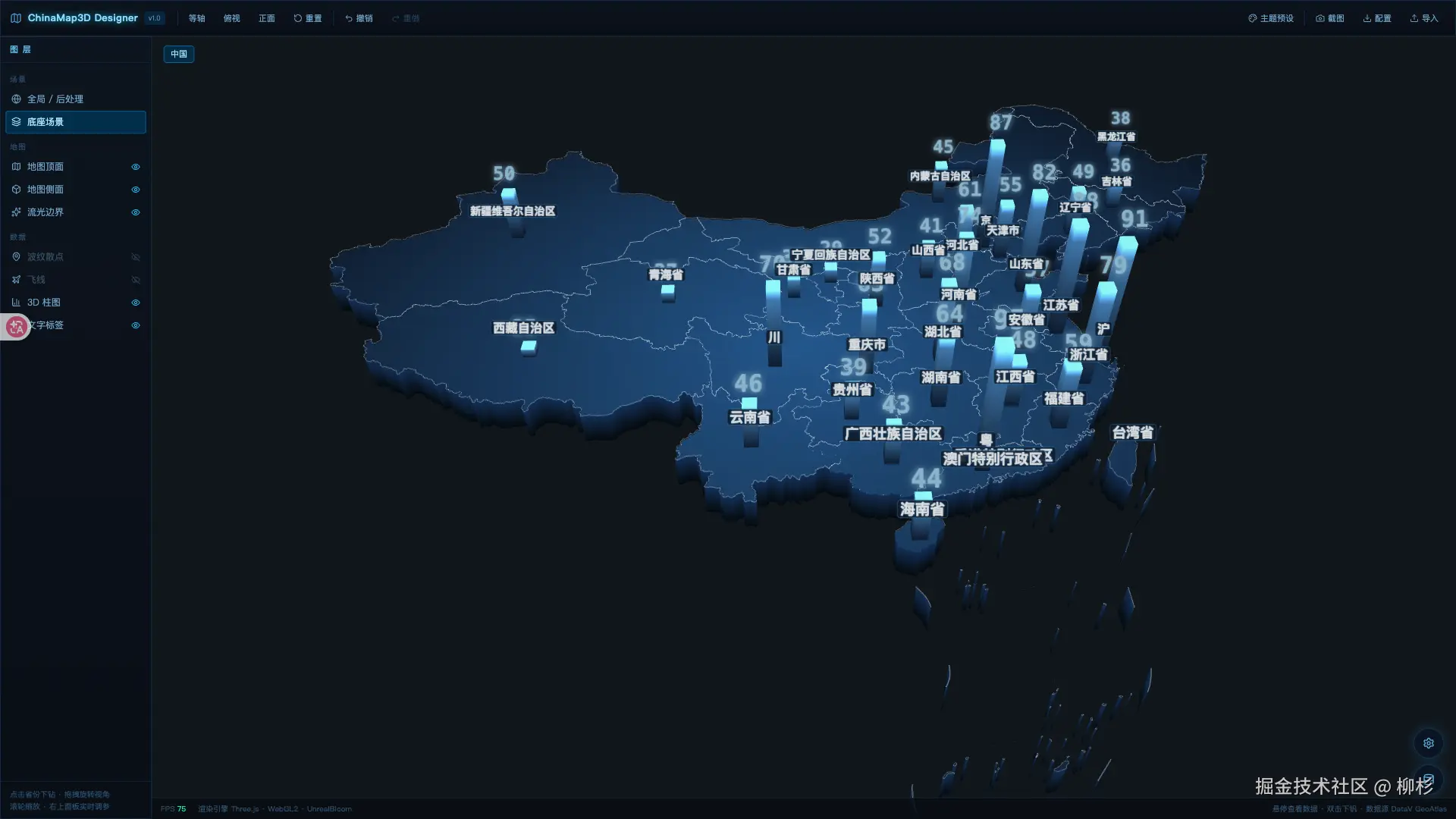

regions 传进去，散点位置、柱图高度自动算。不过名称匹配这个设计有利有弊 ------ 好处是接入简单，坏处是"广东省"写成"广东"就匹配不上。后面打算加个模糊匹配，但现在先这样吧。

clickCards 挺好玩的。鼠标悬浮到某个省上面弹出信息卡片，可以配指标列表也能直接传 HTML。给客户演示的时候视觉效果拉满，上次给甲方演示这个功能的时候对方直接说"就这个"。

飞线默认自动以最高值城市为中心向周围发散。有自己的 OD 数据就传 flyLines 覆盖掉。

交互和导出

单击触发回调，你的业务代码拿去联动别的图表。双击触发下钻，加载子级地图，面包屑自动追加一级。

下钻有个细节：已经是最末级（区县级）的话，双击弹 toast 提示"已是最末级区域"。这个是我踩坑之后加的 ------ 之前没处理，测试的时候点了个区县什么反应都没有，我以为页面卡死了，疯狂刷新。下钻和面包屑都可以关掉，有些大屏就展示个全国不需要下钻，直接 enableDrillDown={false} 完事。

设计器里调完的参数，工具栏一键导出 JSON，包含 config 和 data 两部分。下次把这个 JSON 丢给 initialConfig 和 initialData，场景精确还原。

整个工作流就是：打开设计器 → 选主题 → 微调 → 导出 → 丢到大屏项目里。我自己用下来还挺顺的，比每次从零写 shader 强太多了。

技术栈

Three.js + WebGL2，辉光用的 UnrealBloomPass
Zustand 管状态，选它因为轻量且支持组件外部读写 store ------ 引擎那边要直接拿配置，React Context 做不到这事
gsap 做入场动画，持续动画靠 shader uniform 驱动
Tailwind CSS v4 写 UI，lib.css 做作用域隔离。踩过坑：v4 的 @import 'tailwindcss' 会注入 @layer base 重置样式，把宿主项目样式搞乱了，后来改成只导入 utility 层才解决
Vite 库模式打包，ESM + CJS 双格式
地图数据走阿里云 DataV GeoAtlas

项目发到 npm 了，https://www.npmjs.com/package/@lius1314/china-map-3d-designer。做大屏带 3D 地图的朋友可以试试，应该可以少踩一些坑。

如果你需要源码的话，可以去柳杉前端 公众号同名文章获取。
