Canvas 和 ECharts：一个蓝色方块引发的血案

从 Canvas 画方块到打飞机

本文记录了我从零开始学习 Canvas 绘图、用 requestAnimationFrame 做游戏循环，再到用 ECharts 做数据可视化的全过程。所有代码都是我自己写的，附带了和 AI 对话的提示词，希望能给正在学习前端可视化的同学一些参考。

一、先扔个方块：Canvas 初体验

学习前端可视化，绕不开 Canvas。这东西说白了就是一个画布标签，配合 JS API，你想怎么画就怎么画。

第一个 Demo：画矩形

最简单的，画一个蓝色矩形：

js 复制代码

const canvas = document.getElementById('myCanvas')
const ctx = canvas.getContext('2d')
ctx.fillStyle = '#4299E1'
ctx.fillRect(20, 20, 100, 80)

getContext('2d') 拿到的就是画笔上下文，后面所有绘制操作都通过它来执行。fillRect(x, y, width, height) 从左上角开始画矩形，坐标原点在 Canvas 左上角。

我还试了画边框矩形和清除矩形：

js 复制代码

ctx.strokeStyle = '#f56565'   // 边框颜色
ctx.lineWidth = 4             // 边框宽度
ctx.strokeRect(150, 20, 100, 80)  // 画边框矩形
ctx.clearRect(50, 50, 40, 30)     // 擦掉一小块

clearRect 就像橡皮擦，能把画布上指定区域清空。

让方块动起来

光画静态的没意思，我想让方块动起来。最简单的思路：先擦掉旧的，再画新的。

js 复制代码

let x = 20
const speed = 3

function animate() {
  ctx.clearRect(0, 0, canvas.width, canvas.height)  // 擦掉整块画布
  ctx.fillStyle = '#4299E1'
  ctx.fillRect(x, 20, 100, 80)  // 在新的位置画
  x += speed                      // 更新位置

  if (x > canvas.width) {        // 超出边界就回到起点
    x = -100
  }

  requestAnimationFrame(animate)  // 请求下一帧
}
animate()

这里有一个关键点：为什么不用 setInterval，而用 requestAnimationFrame？

方法	说明
`setInterval(cb, 16)`	强行每隔 16ms 执行一次，跟显示器刷新频率可能不同步，导致掉帧或卡顿
`requestAnimationFrame(cb)`	浏览器自动跟随屏幕刷新率（60Hz），帧率协调，体验更流畅

我的笔记里有句话：「requestAnimationFrame 等于刷帧率，体验更协调」。这就是它的核心优势------跟显示设备同频共振。

二、上强度：用 Canvas 写一个打飞机小游戏

方块会动了，那就搞点真东西------打飞机小游戏。

提示词

我是这样让 AI 帮我梳理需求的：

用原生 HTML Canvas 写一个打飞机小游戏：

底部玩家飞机，方向键上下左右移动，边界限制

空格键发射子弹，子弹向上飞行

顶部随机生成敌机向下移动

子弹击中敌机销毁并加分，敌机碰到玩家游戏结束

用 requestAnimationFrame 做游戏循环，全部绘制在 canvas 里，不要引入第三方游戏引擎

项目结构

bash 复制代码

ailplane/
├── index.html
├── package.json
├── src/
│   ├── main.js        # 入口：初始化 Canvas、键盘监听、启动循环
│   ├── game.js        # 游戏主循环：update → draw
│   ├── player.js      # 玩家飞机：移动、绘制、碰撞包围盒
│   ├── bullet.js      # 子弹系统：发射、移动、回收
│   ├── enemy.js       # 敌机系统：随机生成、动态难度、移动
│   ├── collision.js   # AABB 碰撞检测
│   ├── renderer.js    # 渲染：星空背景、HUD、Game Over
│   └── style.css

核心架构：游戏循环

整个游戏的核心在 game.js，遵循标准的游戏循环模式：

js 复制代码

class Game {
  loop(keys) {
    const now = performance.now()
    this.update(keys, now)   // 第一步：更新逻辑
    this.draw()               // 第二步：绘制画面
    this.animationId = requestAnimationFrame(() => this.loop(keys))
  }
}

每一帧做两件事：

update --- 处理输入、移动物体、检测碰撞、更新分数
draw --- 清空画布，重新绘制所有对象

玩家飞机：用 API 画出来的战机

我没有用图片，而是直接用 Canvas API 手绘了一架飞机：

js 复制代码

// player.js --- 绘制飞机
draw(ctx) {
  const cx = this.x + this.width / 2
  const cy = this.y + this.height / 2

  ctx.save()
  ctx.translate(cx, cy)

  // 引擎火焰
  ctx.fillStyle = '#ff6600'
  ctx.beginPath()
  ctx.moveTo(-8, this.height / 2 - 2)
  ctx.lineTo(0, this.height / 2 + 12)
  ctx.lineTo(8, this.height / 2 - 2)
  ctx.closePath()
  ctx.fill()

  // 机身主体
  ctx.fillStyle = '#4488ff'
  ctx.beginPath()
  ctx.moveTo(0, -this.height / 2)     // 机头
  ctx.lineTo(-10, this.height / 2 - 4) // 左下
  ctx.lineTo(10, this.height / 2 - 4)  // 右下
  ctx.closePath()
  ctx.fill()

  ctx.restore()
}

save() 和 restore() 用来保存和恢复画笔状态，避免 translate 影响到后面的绘制。

碰撞检测：AABB 算法

子弹打没打中敌机，敌机有没有撞到玩家，靠的是 AABB（轴对齐包围盒）碰撞检测：

js 复制代码

// collision.js
export function checkCollision(a, b) {
  return (
    a.x < b.x + b.width &&
    a.x + a.width > b.x &&
    a.y < b.y + b.height &&
    a.y + a.height > b.y
  )
}

原理很简单：两个矩形的四条边，如果都没有在对方之外，那就碰撞了。 这比用圆形碰撞检测要轻量得多，适合子弹数量多的情况。

动态难度：分数越高敌机越快

js 复制代码

// enemy.js
getSpeed(score) {
  const speed = this.baseSpeed + Math.floor(score / 100) * 0.5
  return Math.min(speed, MAX_SPEED)
}

每得 100 分，敌机速度就提升 0.5，上限 5。同时生成间隔也会随分数缩短，分数越高压力越大。

子弹冷却：防止贴脸秒杀

js 复制代码

// bullet.js
const FIRE_COOLDOWN = 200  // 毫秒

fire(x, y, now) {
  if (now - this.lastFireTime < FIRE_COOLDOWN) return
  this.bullets.push(new Bullet(x, y))
  this.lastFireTime = now
}

用时间戳控制发射频率，防止按住空格键变成机关枪。

三、数据可视化：用 ECharts 画柱状图

游戏写完了，换个口味。用 Vite 搭了一个 ECharts 项目，老板想看一年运动鞋的销售数据。

提示词

帮我随机生成肖氏电商集团一年运动鞋的每个月销售数据，有一定的涨跌，以百万元为单位，等下用于柱状图的绘制，单独帮我放到一个 data.js 文件中

数据文件

js 复制代码

// data.js
export const salesData = {
  company: '李氏电商集团',
  product: '运动鞋',
  unit: '百万元',
  months: [
    { month: '1月',  sales: 8.2 },
    { month: '2月',  sales: 6.5 },
    { month: '3月',  sales: 9.8 },
    // ... 全年数据
    { month: '11月', sales: 21.9 },
    { month: '12月', sales: 10.4 },
  ],
}

数据有季节性涨跌：春节后走低（2月），暑期和双十一走高（10-11月），符合电商的真实规律。

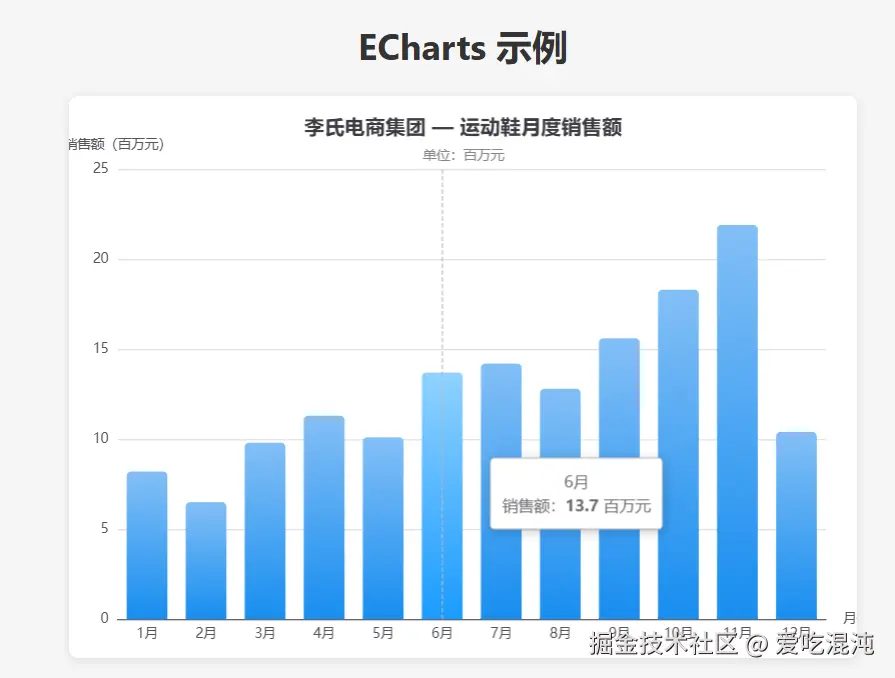

用 ECharts 绘制

js 复制代码

import * as echarts from 'echarts'

const chartDom = document.getElementById('chart')
const myChart = echarts.init(chartDom)

const option = {
  xAxis: { type: 'category', data: categories },
  yAxis: { type: 'value', name: '销售额（百万元）' },
  series: [{
    type: 'bar',
    data: values,
    itemStyle: {
      color: new echarts.graphic.LinearGradient(0, 0, 0, 1, [
        { offset: 0, color: '#83bff6' },
        { offset: 1, color: '#188df0' },
      ]),
      borderRadius: [4, 4, 0, 0],
    },
  }],
}

myChart.setOption(option)

这里用了 线性渐变 给柱状图着色，顶部浅蓝、底部深蓝，比纯色好看很多。borderRadius 让柱子顶部带圆角，细节提升质感。

四、经验和总结

模块	技术栈	核心知识点
Canvas 基础	原生 Canvas 2D API	fillRect、clearRect、坐标系统
动画循环	requestAnimationFrame	GPU 同步、帧动画模式
打飞机游戏	Canvas + Vite	游戏循环、AABB碰撞、对象池
数据可视化	ECharts + Vite	柱状图配置、线性渐变

几个值得记住的点：

Canvas 是状态机 --- save/restore 管理绘制状态，translate/rotate 变换坐标系，这些是写复杂绘制逻辑的基础
游戏循环 = update + draw --- 逻辑和数据更新分离，每一帧先算后画，这是所有游戏引擎的底层模式
不要用 setInterval 做动画 --- requestAnimationFrame 是浏览器亲儿子，帧率同步、省电、不掉帧
ECharts 配置项很丰富 --- 渐变、圆角、tooltip 自定义，花点时间调样式，数据展示效果会好很多

以上就是我这三天的学习成果。从一个蓝色方块到完整的打飞机游戏，再到数据可视化图表，每一步都踩了一些坑但也学到了东西。

欢迎评论区交流：你写过哪些有意思的 Canvas 项目？或者你最想实现什么效果但一直没动手？
