乒乓球底板防护方案对比：护木液 vs 指甲油 vs 其他方案

专业护木液（PU 型或丙烯酸型）是乒乓球底板防护的最优解。其核心优势在于"渗透固化"机制：溶剂携带树脂渗入木材导管内部，形成由内而外的保护。透明指甲油仅在表面成膜，无法渗透，且硬度偏高、易碎、影响胶皮粘合，综合评分仅 3.6/10。502 胶水、AB 胶虽防护性能强，但不可逆地改变木材弹性模量，专业圈明确不推荐。预算有限时，国产护木液（如琉蓝，单价约 0.16 元/ml）即可提供有效防护。

1. 概述与背景

乒乓球底板多由纯天然木材（如桧木、桐木、阿尤斯、林巴等）或复合木材制成。木材的吸湿性、各向异性力学性能以及表面开放性是底板"手感"和"底劲"的物理基础，但也使其面临以下持续威胁：

湿度变化导致木材膨胀/收缩，长期使用后板面纤维松散（俗称"掉渣"）
频繁撕换胶皮加速板面表层纤维剥离
磕碰造成边缘劈裂、板面凹陷
汗液、油脂渗入木材，改变板材力学特性

底板防护的核心目标是在保护木材 与保留手感之间取得平衡。本文系统对比市面上主流的底板防护方案，从化学成分、成膜机制、物理性能到实际使用体验进行全面分析。

2. 各方案化学成分详解

2.1 透明指甲油

成分类型	典型物质	作用
成膜剂	硝化纤维素（Nitrocellulose）	形成硬质表面膜
成膜树脂	醇酸树脂、丙烯酸树脂	增强附着力和光泽
溶剂	乙酸乙酯、乙酸丁酯、丙酮	溶解树脂，快速挥发
增塑剂	邻苯二甲酸酯类	有限增加柔韧性

成膜机制： 纯表面成膜。溶剂快速挥发后，树脂在板面形成一层致密硬膜，不渗透进入木材内部。

关键参数：

膜厚：15-30 um/层
渗透深度：0mm
成膜硬度：邵氏 D 70-85
透湿率（MVTR）：<1 g/m^2/day（几乎不透气）

核心缺陷： 指甲油成膜后硬度偏高、柔韧性差，在底板反复受冲击的工况下极易脆裂。更关键的是，其致密封膜将湿气和汗液锁在木材内部，反而加速木材内部劣化。同时，溶剂残留（如乙酸乙酯）会溶解有机胶水的粘合层，导致胶皮附着力下降甚至脱落。

2.2 护木液 -- PU 型（聚氨酯型，如 Joola）

成分类型	典型物质	作用
成膜物质	聚氨酯（Polyurethane）稀释液	在导管内固化，提供结构化支撑
溶剂	矿物精神（白汽油）+ 少量乙醇	携带 PU 树脂渗入木材导管

成膜机制： 溶剂携带 PU 树脂渗入木材导管 --> 溶剂挥发 --> PU 在导管壁固化。即"由内而外"的保护模式。

关键参数：

膜厚：5-15 um
渗透深度：0.3-1.0mm
成膜硬度：邵氏 D 50-65
透湿率（MVTR）：10-50 g/m^2/day（允许木材适度"呼吸"）

核心优势： 渗透固化机制使木材导管得到有效加强，同时保持木材的整体弹性模量不受显著影响（仅增加 1-3%）。成膜硬度适中，既提供保护又不过度刚化板面。

2.3 护木液 -- 丙烯酸型（水性，如 Andro / 国产品牌）

成分类型	典型物质	作用
成膜物质	水性丙烯酸树脂	成膜固化
溶剂	水	环保溶剂，低 VOC

关键参数：

渗透深度：0.2-0.4mm
成膜硬度：邵氏 D 40-55（较 PU 型更柔韧）
透湿率（MVTR）：20-80 g/m^2/day
优势：低 VOC，环保；施工方便，清水即可清洁
劣势：耐久性略低于 PU 型，约 3-6 个月需补涂

2.4 502 胶水

成分类型	典型物质	作用
主体	alpha-氰基丙烯酸乙酯（ECA）	快速聚合固化

关键参数：

固化后硬度：邵氏 D 70-85
固化放热温度：60-80 度C
深层渗透，且完全不可逆
对弹性模量影响：+20-50%

核心缺陷： 502 深层渗透木材后形成不可逆的刚性结构，严重改变底板的弹性模量（增加 20-50%），相当于将一块手感细腻的进攻型底板变成一根"硬棍子"。固化过程中的放热反应也可能在木材纤维中产生微观热损伤。此外，502 固化后极脆，在反复冲击下会从内部碎裂。专业底板修补师明确反对在底板任何部位使用 502。

2.5 AB 胶（环氧树脂）

成分类型	典型物质	作用
A 组分	环氧树脂（双酚 A 型）	基体树脂
B 组分	固化剂（胺类/酸酐类）	引发交联反应

关键参数：

成膜硬度：邵氏 D 80-90
透湿率（MVTR）：<0.5 g/m^2/day
不可逆，永久性
仅适合边缘局部防护（磕碰最频繁区域）

适用场景有限： 环氧树脂固化后硬度极高且不可移除，大面积涂覆会全面改变底板力学特性。但在边缘局部少量点涂时，可提供有效的抗磕碰保护，且不影响板面中心区域的打感。

2.6 蜂蜡 / 木蜡油

成分类型	典型物质	作用
蜡质	蜂蜡	填充木材表面微孔
植物油	亚麻油、桐油等	渗透滋润

关键参数：

渗透深度：0.5-2.0mm
无固定硬度（蜡质柔软）
透湿率（MVTR）：2-5 g/m^2/day
手感保留性：最佳
防护力度：较弱，需频繁补涂（2-4 个月）
可用性限制：蜂蜡/木蜡油残留会影响后续有机胶水的粘合，不建议用于需粘贴胶皮的面板区域

3. 关键性能对比表

特性	PU护木液(Joola型)	丙烯酸护木液(Andro/国产)	透明指甲油	PU清漆(通用型)	AB胶(环氧树脂)	蜂蜡/木蜡油	502胶水
成膜物质	聚氨酯	丙烯酸树脂	硝化纤维素	聚氨酯	环氧树脂	蜂蜡+植物油	氰基丙烯酸酯
渗透深度	0.3-1.0mm	0.2-0.4mm	0mm	0.1-0.5mm	0mm	0.5-2.0mm	深层渗透
透湿率(MVTR, g/m^2/day)	10-50	20-80	<1（过低）	5-20	<0.5	2-5	<0.5
邵氏硬度	D50-D65	D40-D55	D70-D85	D60-D80	D80-D90	无（柔软）	D70-D85
柔韧性	好	好	差（脆）	中等	极差	好	极差（脆）
对弹性模量影响	+1-3%	几乎无	+5-15%	+3-8%	+20-50%	无	+20-50%
耐久性	6-12 个月	3-6 个月	2-3 个月	12-24 个月	永久	2-4 个月	永久
可移除性	砂纸轻磨	砂纸轻磨	丙酮+砂纸	砂纸打磨	不可逆	加热去除	不可逆
胶皮兼容性	优秀	优秀	差（胶皮易脱落）	良好	不影响（仅限边缘）	差	差
手感影响	基本保留	完全保留	发木、弹性下降	略硬	仅影响边缘	无影响	全毁

参数解读：

透湿率（MVTR） 是衡量防护膜"呼吸"能力的关键指标。过低（如指甲油 <1）会锁住湿气，反而加速木材劣化；过高则防护不足。理想范围约 5-80 g/m^2/day。
弹性模量变化 直接影响手感。+5% 以内通常难以感知，+10% 以上会明显"发木"，+20% 以上手感完全丧失。
可移除性 决定了方案的容错空间。不可逆方案（502、AB胶）一旦操作失败，没有修补余地。

4. 护木液品牌对比（中国市场在售）

注：价格和供货情况可能随时间变动，以下数据基于调研时点，仅供参考。标注"进口"的产品价格中可能包含品牌溢价与关税成本。

品牌	型号	容量	售价(元)	单价(元/ml)	类型	性价比评分
琉蓝(LIULAN)	乒乓底板护木液	100ml	16-20	0.16-0.20	水溶性	★★★★★
红双喜(DHS)	护木液 AP01	220ml	55-58	0.25-0.26	油性/水溶性	★★★★
STIGA	护木剂（罗马尼亚产）	~100ml	60-80	0.60-0.80	进口	★★★
JOOLA	Blade Sealing Varnish	100ml	87-94	0.87-0.94	水溶性	★★★
DONIC	Blade Sealer Pro	~100ml	95-120	0.95-1.20	水溶性	★★
XIOM	I-SURE	25ml	71	2.84	VOC-free	★★
GEWO	Clean Stick	25g	71-80	2.84-3.20	水溶性	★★

选购建议：

高频使用者（每周打球 3 次以上）： 选择大容量（如红双喜 220ml），单次使用成本更低
追求极致手感： Joola 或 STIGA，PU 成分渗透性能经过更多用户验证
预算敏感： 琉蓝（单价仅 0.16 元/ml）即可提供有效的水性丙烯酸防护
环保要求高： XIOM I-SURE，VOC-free 配方，但单价较高

购买渠道（上海地区参考）：

京东 -- 物流快，当日达/次日达，自营商品品质有保障
淘宝/天猫 -- 品类齐全，次日达，注意甄别店铺信誉
线下器材店 -- 上海有多家乒乓器材实体店，可现场咨询体验
专业乒乓电商 -- 精英乒乓网（ttshop.cn）、优个网（yoger.com.cn）

5. 综合评分对比

以下评分基于防护性能、手感保留、兼容性、耐久性、施工便利、可逆性和性价比七个维度，满分 10 分：

维度	权重	PU护木液	丙烯酸护木液	透明指甲油	PU清漆	AB胶	蜂蜡	502胶水
防护效果	15%	8	6	7	9	9	4	9
手感保留	15%	8	9	3	7	7	10	1
胶皮兼容性	15%	10	10	2	9	8	3	1
耐久度	15%	8	5	4	10	10	4	10
施工难度	10%	8	9	7	7	3	8	5
可逆性	15%	8	9	5	7	1	8	1
性价比	15%	7	9	7	8	6	8	9
加权综合	100%	8.2	8.1	3.6	8.2	6.2	6.4	3.8

评分说明：

PU 护木液、丙烯酸护木液和 PU 清漆三者在加权综合分上接近（约 8.1-8.2），均为推荐方案。PU 清漆耐久度最高但可逆性低于专用护木液。
透明指甲油综合分仅 3.6，主要扣分在手感保留、胶皮兼容性和可逆性三个关键维度。
502 胶水综合分 3.8，尽管防护效果和耐久性均为 9 分，但手感保留（1 分）、可逆性（1 分）和施工难度（5 分，难以控制用量）的严重扣分使其整体表现极差。
AB 胶分数居中（6.2），主要因为评分基于"仅用于边缘局部防护"这一限定场景；若大面积使用，评分将大幅下降至 3 分以下。

6. 常见误区

误区一："指甲油 = 护木液"

事实： 两者成膜机制完全不同。指甲油在表面形成致密封膜（渗透深度 0mm），护木液通过溶剂携带树脂渗入木材导管内部（渗透深度 0.2-1.0mm）。表面封膜不仅无法保护木材内部结构，还会因透气性过差而锁住湿气，加速木材劣化。

误区二："502 胶水可以加固底板"

事实： 502 深层渗透后形成不可逆刚性结构，将底板弹性模量提高 20-50%。这不是"加固"，而是将一块精心设计的底板变成一根无差别的硬板。固化放热（60-80 度C）还可能在木材内部产生微观热损伤。一旦发生上述变化，无法通过任何手段恢复原始手感。专业底板修补师明确反对在底板任何部位使用 502。

误区三："蝴蝶（Butterfly）有护木液产品"

注意： 蝴蝶官网已无液态护木液产品信息。市面上标注"蝴蝶护木液"的产品来源不明，多为假冒或贴牌产品。购买护木液时请选择在官网有明确产品信息的正规品牌。

误区四："涂了护木液底板就不会衰减了"

事实： 护木液的核心功能是防潮、防止板面纤维剥落，即保护木材的"外部完整性"。但底板在使用过程中的手感衰减（力量感下降、甜区缩小）主要源于木材内部纤维的疲劳断裂，这是任何表面涂层都无法阻止的内在物理过程。护木液可以延缓某些形式的劣化，但无法阻止底板随时间和使用自然衰减。

误区五："护木液涂越多层越好"

事实： 薄涂 1 层即可达到有效防护。多层厚涂会导致涂层过厚，增加板面硬度，压缩木材的振动传导，直接影响手感和力量反馈。如确需加强防护，最多 2 层，且每层之间应充分干燥（24 小时以上）并轻磨表面。

7. 已涂指甲油再涂护木液是否有效

结论：无效。

原因分析：

指甲油已在板面形成致密封膜，堵塞了木材导管入口
护木液依赖"溶剂携带树脂渗入导管"的渗透机制，在导入口被封锁的情况下无法进入木材内部
两层涂层叠加后，实际效果等同于一层更厚、更硬的指甲油，进一步加剧透气性不足的问题

正确操作：

使用丙酮（洗甲水主要成分）溶解并擦除指甲油
使用 1000 目以上砂纸轻磨板面，确保表面平整且无残留
清洁粉尘后，按标准步骤涂抹护木液

提示： 如果底板已经涂过指甲油且时间较长，丙酮清洁时注意观察木纤维是否有损伤脱落，必要时可先用低浓度丙酮软化层，分多次去除。

8. 推荐方案与施工技巧

8.1 按预算推荐

预算范围	推荐方案	预估总投入
30 元以下	琉蓝护木液 100ml + 国产护边带	约 21-26 元
60-80 元	红双喜 AP01 220ml（大容量，可用 30-50 次）	约 55-58 元
100 元以内	JOOLA Blade Sealing Varnish 或 STIGA 护木剂	约 87-94 元

8.2 施工步骤

以下技巧综合自国内乒乓爱好者社区（如百度贴吧、精英乒乓网论坛）的实操经验。

准备工具：

护木液一瓶
纳米海绵或干净的海绵刷
1000 目砂纸（用于打磨，非粗砂纸）
干净抹布（除尘用）

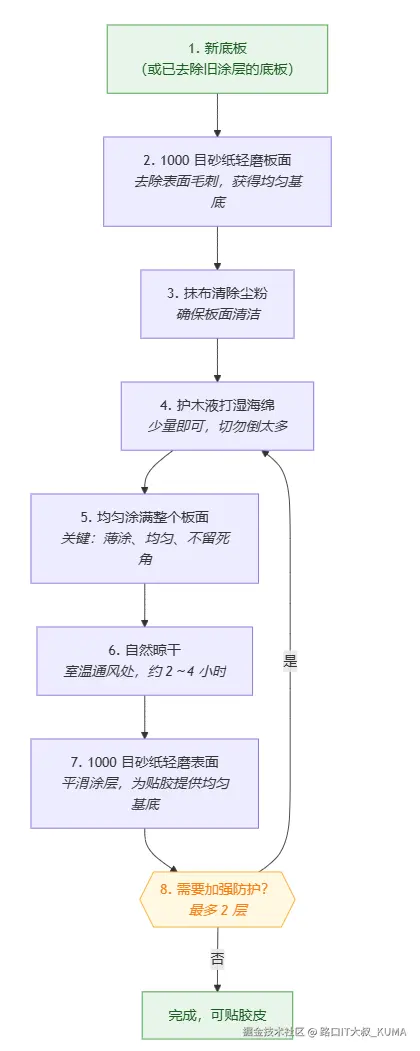

操作流程：

注意事项：

每层之间充分干燥（建议 24 小时）
涂抹量：每面底板约 0.5-1ml 护木液，宁少勿多
不要在高温、高湿环境下施工
边缘部位可额外点涂少量，但切勿大面积加厚

8.3 日常维护

每次打完球后，用干布擦去板面汗渍
存放于恒温恒湿的球拍套/球拍盒中
每 3-6 个月检查防护层状态，必要时轻磨后补涂
撕取旧胶皮时，沿边缘缓慢撕取，避免暴力撕扯破坏防护层

9. 参考资料

化工产品技术数据表（MSDS/SDS）：硝化纤维素、聚氨酯、丙烯酸树脂、氰基丙烯酸酯
Joola Blade Sealing Varnish 产品规格说明
国内乒乓器材社区实测报告与用户反馈（百度贴吧、精英乒乓网、优个网）
木材科学基础：木材含水率、纤维结构与弹性模量关系
涂料透湿率测试标准：ASTM E96

乒乓球底板防护方案对比：护木液 vs 指甲油 vs 其他方案
