Webots 机器人仿真零基础完整部署与实战教程

一、教程概述

本文完整覆盖 Webots 模拟器全流程操作，包含跨平台安装、仿真项目创建、场景搭建、机器人控制器开发、仿真同步机制、性能优化；文末提供四大可直接复现实战案例：红外避障、PID 轨迹跟踪、A * 路径规划、ROS2-SLAM 自主导航，配套完整源码与工程资源包。

二、Webots 安装通用流程

Webots 兼容 Windows、macOS、Linux 三大操作系统，标准安装步骤统一：

1. 前往 Webots 官方网站，下载对应系统安装程序；
2. 运行安装向导，自定义安装目录完成安装；
3. 配置系统所需环境变量；
4. 启动 Webots，加载内置示例工程验证安装是否正常。

配套资源包下载

网盘下载保存地址：https://pan.baidu.com/s/1LW2TcYPpZ2rsvp7mnWoVcg?pwd=5555 提取码: 5555 资源包内部文件清单：

1. webots.zip：基础入门教程仿真工程
2. webots-path-planning.zip：A * 路径规划完整项目
3. webots_ros2.zip：ROS2 联合 SLAM 导航工程
4. Webots-micromouse_python.zip：PID 迷宫控制项目
5. e-puck-obstacle-avoidance.zip：E-puck 红外避障工程
6. webots-R2025a_setup.exe：Windows 平台安装程序

三、仿真项目创建与场景搭建

3.1 新建空白仿真工程

1. 顶部菜单栏 File → New Project；
2. 自定义项目名称与本地存储路径；
3. 选择系统内置空白仿真模板；
4. 在场景编辑器中导入机器人模型，绑定对应控制器文件。

3.2 场景素材库说明

Webots 内置标准化场景资源库，可直接拖拽使用：道路、交通设施、建筑物、墙体障碍物、自然地形、激光雷达 / 红外 / 电机等各类机器人传感器、执行器组件。

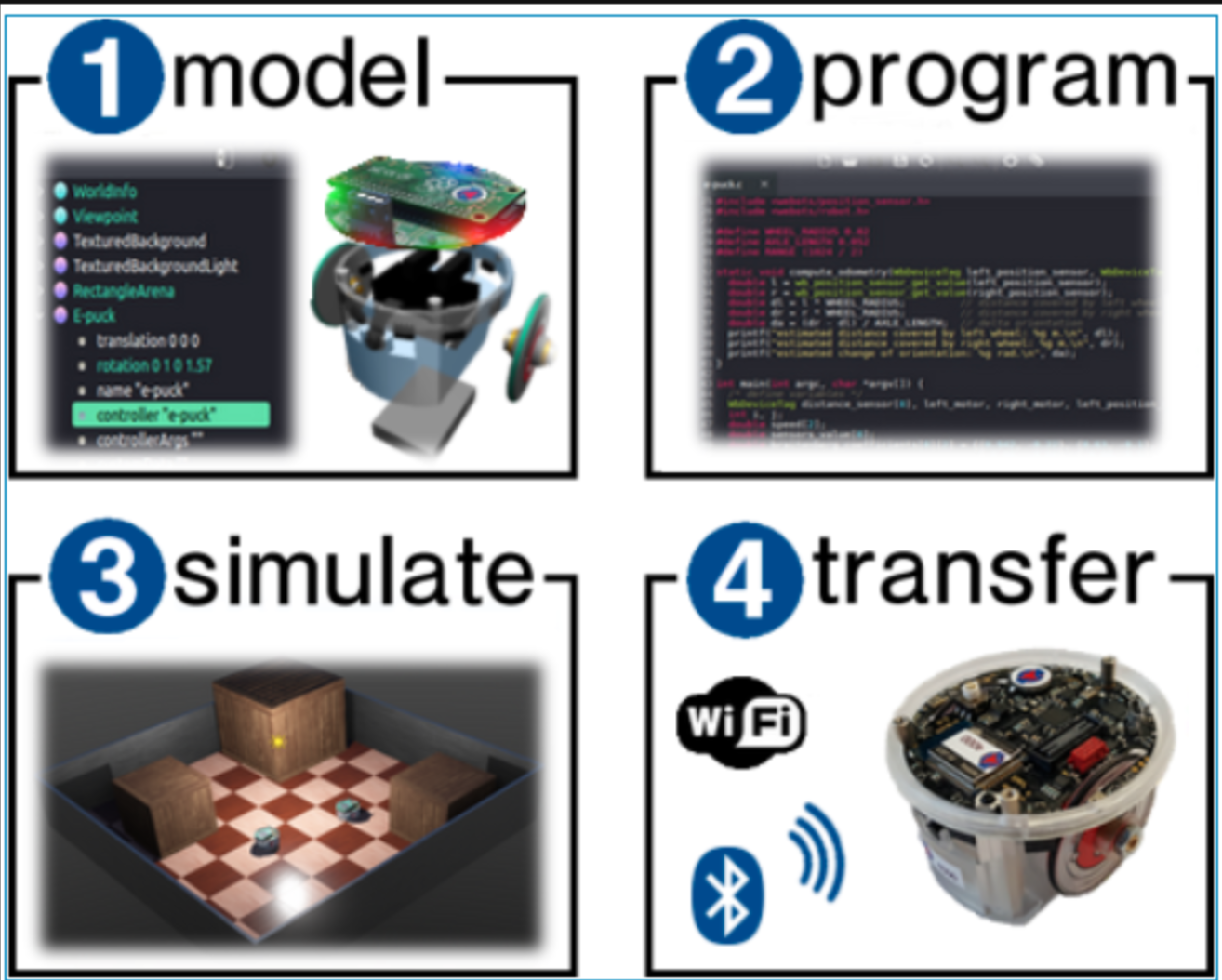

四、Webots 开发完整技术流程

整体开发分为四大标准阶段

1. 模型设计阶段 选定机器人本体，按需装配红外、激光、GPS、编码器等传感器与轮式 / 机械臂执行器；设置刚体质量、摩擦力、碰撞层、关节约束等物理参数。

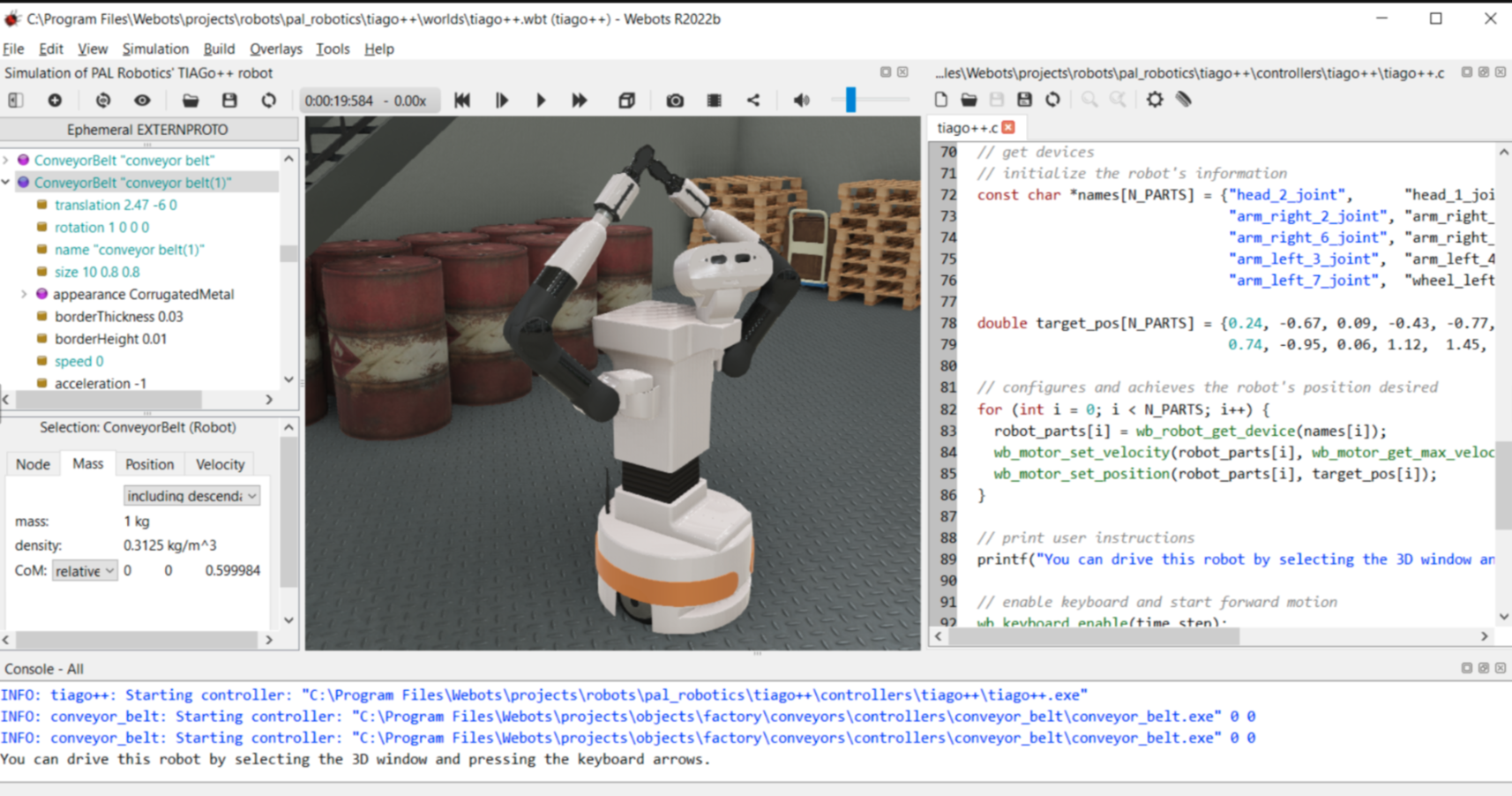

2. 控制器程序开发 支持开发语言：Python / C/C++ / Java / MATLAB；可实时读取传感器原始数据，可视化观测数值；支持多视角 3D 仿真画面同步查看。

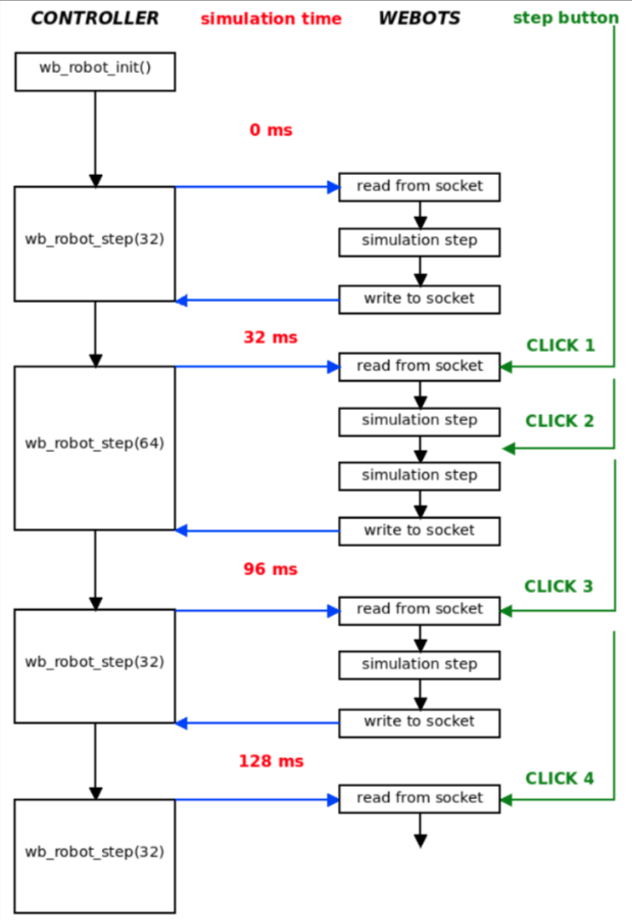

3. 仿真同步时序机制 仿真核心函数 wb_robot_step() 控制仿真时钟，默认步长 32ms，可手动自定义调整；控制器逻辑与仿真物理引擎通过 socket 同步数据，保证传感器、电机时序一致。 执行时序逻辑：调用wb_robot_init()初始化设备 → 读取传感器数据 → 执行运动控制指令 → wb_robot_step() 推进仿真时钟，循环迭代。
4. 仿真运行与调试 内置控制台输出控制器打印日志，可查看报错信息；支持单步仿真、暂停、重置场景功能。

五、进阶仿真功能说明

1. 多机器人协同仿真 单场景内加载多台独立机器人，分别绑定控制器，实现多智能体协同任务仿真。
2. 物理引擎底层 内置 ODE 刚体动力学引擎，完整支持碰撞检测、质量惯性、关节阻尼、传送带运动仿真。
3. 自动驾驶场景 内置高速、城市道路仿真模板，可搭建车载雷达、相机自动驾驶环境。

六、仿真性能优化方案

1. 合理缩小单帧仿真步长，平衡流畅度与计算开销；
2. 按需降低传感器采样频率，减少算力占用；
3. 简化 3D 模型面片数量，删除冗余网格、纹理贴图；
4. 关闭不需要的可视化渲染图层。

七、官方学习资源渠道

1. 本地文档：安装目录 docs/guide 用户指南、docs/reference API 参考手册；
2. 示例工程：projects/samples 内置大量机器人 Demo；
3. 线上社区：官方论坛、GitHub 开源项目、图文 / 视频教程。

八、四大实战项目（附完整可运行源码）

实战 1 E-puck 红外自主避障

原理

机器人搭载 8 路红外距离传感器，实时读取障碍物测距数值，左右轮差速转向规避前方、左右障碍。

python

运行

from controller import Robot, DistanceSensor, Motor

TIME_STEP = 64
MAX_SPEED = 6.28

robot = Robot()
ps = []
ps_names = ["ps0", "ps1", "ps2", "ps3", "ps4", "ps5", "ps6", "ps7"]
for name in ps_names:
    sensor = robot.getDevice(name)
    sensor.enable(TIME_STEP)
    ps.append(sensor)

left_motor = robot.getDevice("left wheel motor")
right_motor = robot.getDevice("right wheel motor")
left_motor.setPosition(float('inf'))
right_motor.setPosition(float('inf'))
left_motor.setVelocity(0.0)
right_motor.setVelocity(0.0)

while robot.step(TIME_STEP) != -1:
    ps_values = [s.getValue() for s in ps]
    left_obstacle = ps_values[5] > 80 or ps_values[6] > 80 or ps_values[7] > 80
    right_obstacle = ps_values[0] > 80 or ps_values[1] > 80 or ps_values[2] > 80
    left_speed = MAX_SPEED * 0.5
    right_speed = MAX_SPEED * 0.5
    if left_obstacle:
        left_speed = -MAX_SPEED * 0.3
        right_speed = MAX_SPEED * 0.5
    elif right_obstacle:
        left_speed = MAX_SPEED * 0.5
        right_speed = -MAX_SPEED * 0.3
    left_motor.setVelocity(left_speed)
    right_motor.setVelocity(right_speed)

配套工程包：e-puck-obstacle-avoidance.zip

实战 2 PID GPS 轨迹跟踪控制

原理

采用比例 - 积分 - 微分闭环控制，根据 GPS 坐标误差修正两轮速度，消除稳态偏移、抑制运动震荡。

python

运行

from controller import Robot, Motor, GPS

TIME_STEP = 64
MAX_SPEED = 6.28
Kp = 2.0
Ki = 0.01
Kd = 0.1

robot = Robot()
gps = robot.getDevice("gps")
gps.enable(TIME_STEP)
left_motor = robot.getDevice("left wheel motor")
right_motor = robot.getDevice("right wheel motor")
left_motor.setPosition(float('inf'))
right_motor.setPosition(float('inf'))

target_x = 0.5
target_y = 0.5
integral = 0.0
last_error = 0.0

while robot.step(TIME_STEP) != -1:
    x, y, _ = gps.getValues()
    error = target_x - x
    integral += error * TIME_STEP / 1000.0
    derivative = (error - last_error) / (TIME_STEP / 1000.0)
    last_error = error
    output = Kp * error + Ki * integral + Kd * derivative
    left_motor.setVelocity(MAX_SPEED*0.5 + output)
    right_motor.setVelocity(MAX_SPEED*0.5 - output)

配套工程包：Webots-micromouse_python.zip

实战 3 A * 全局路径规划算法

原理

启发式寻路算法，代价公式 f(n)=g(n)+h(n)，g 为已行走实际代价，h 为终点预估代价，搜索全局最优无碰撞路径。

python

运行

import math
class Node:
    def __init__(self, x, y):
        self.x = x
        self.y = y
        self.g = 0
        self.h = 0
        self.f = 0
        self.parent = None

def astar(grid, start, end):
    open_list = []
    closed_list = []
    start_node = Node(*start)
    end_node = Node(*end)
    open_list.append(start)
    while open_list:
        current = min(open_list, key=lambda n: n.f)
        open_list.remove(current)
        closed_list.append(current)
        if current.x == end_node.x and current.y == end_node.y:
            path = []
            while current:
                path.append((current.x, current.y))
                current = current.parent
            return path[::-1]
        neighbors = [(-1,0),(1,0),(0,-1),(0,1)]
        for dx, dy in neighbors:
            nx, ny = current.x + dx, current.y + dy
            if 0 <= nx < len(grid) and 0 <= ny < len(grid[0]) and grid[nx][ny] == 0:
                neighbor = Node(nx, ny)
                if neighbor in closed_list:
                    continue
                neighbor.g = current.g + 1
                neighbor.h = math.hypot(nx-end_node.x, ny-end_node.y)
                neighbor.f = neighbor.g + neighbor.h
                neighbor.parent = current
                if neighbor not in open_list:
                    open_list.append(neighbor)
    return None

配套工程包：webots-path-planning.zip

实战 4 Webots + ROS2 SLAM 建图导航

功能模块

1. 激光雷达环境扫描；
2. Cartographer 算法实时二维栅格建图；
3. A * 全局规划 + DWA 局部动态避障；
4. 多点自主巡航定点导航。

部署命令

bash

运行

git clone https://github.com/cyberbotics/webots_ros2.git
cd webots_ros2
colcon build
source install/setup.bash
ros2 launch webots_ros2_epuck rats_life_launch.py

配套工程包：webots_ros2.zip

九、教程总结

本文完整覆盖 Webots 基础操作、仿真开发流程、性能调优方案，四大实战案例覆盖机器人感知、运动控制、路径规划、SLAM 建图四大核心方向，全部工程与源码整合网盘，可直接导入复现，适用于课程设计、毕业设计、机器人项目开发学习。
