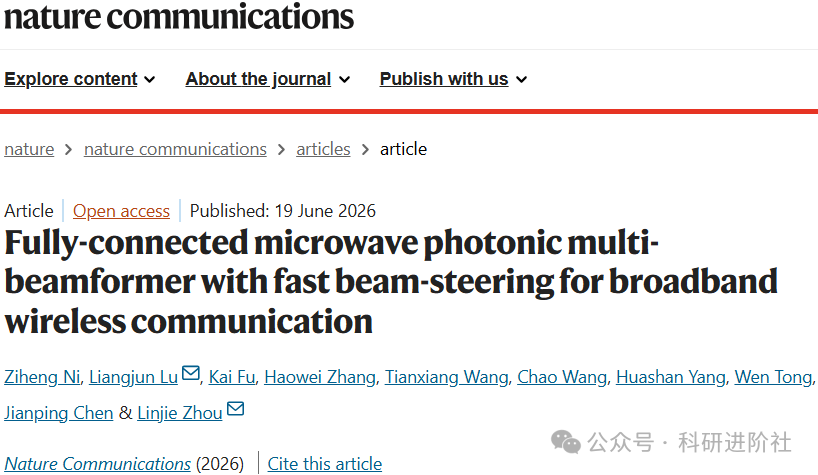

如果基站的波束成形速度跟不上手机的移动速度，5G/6G的高速体验将大打折扣。近日，上海交通大学联合华为技术有限公司在《Nature Communications》上发布了一项颠覆性研究成果(https://doi.org/10.1038/s41467-026-74485-z)，他们基于硅光芯片打造了一套"全连接"微波光子多波束成形系统，仅需60纳秒就能完成波束切换，比5GNR协议规定的290纳秒循环前缀（CP）时长还快近5倍。
0 2
核 心内容
1.全连接架构：每根天线服务所有波束
传统微波光子波束成形多采用部分连接架构，即每个天线单元仅连接至一个射频链，仅参与单个波束的形成。这种结构虽然实现简单，但天线单元利用率低，波束成形增益有限。
本研究提出的全连接（fully-connected）架构则实现了每个天线单元与所有射频链之间的完整互联，使每个天线可同时参与多个波束的合成。对于相同规模的8元天线阵列，全连接架构的每波束增益理论上可达部分连接架构的N倍（N为波束数）。实验中，在13.1GHz频率下，全连接方案相比部分连接方案接收信号幅度增益提升了2.9dB。
2.光学真延迟线替代移相器：彻底消除波束斜视
传统电子移相器在宽带信号下会产生波束斜视问题------不同频率分量指向不同方向，严重限制可用带宽。本研究采用6位可调硅光真延迟线（OTTDLS），实现0至310.59ps的延迟调谐范围，步进精度达4.93ps。
得益于真延迟时间控制，波束方向在12.4-13.6GHz频段内保持频率无关特性。仿真显示，即使在12-40GHz宽频范围内，主瓣方向依然恒定，彻底解决了宽带宽角波束斜视问题。
3.60纳秒级波束切换：满足5GNR协议时限要求
5GNR在240kHz子载波间隔下，循环前缀（CP）时长仅约290ns，要求波束切换在此窗口内完成以避免符号失真。研究团队利用PIN二极管电光效应实现快速延迟状态切换，实测波束重构时间仅约60ns，远优于传统热光调谐方案的微秒级响应，满足协议兼容性需求。
4.多波束独立控制与宽带传输验证
系统通过波分复用（WDM）技术承载多路射频链，每路对应一个独立波束。实验成功演示了两个独立波束的同时发射，分别指向0°和30.8°。采用400MHz带宽的64QAM下行信号，在20米室外无线传输中实现了7.6%的误差矢量幅度（EVM），星座图清晰，证明该架构可支持高阶调制和高质量宽带通信。
0 3
研究意义
1.填补光子波束成形全连接空白：此前光波束成形多为部分连接，性能受限。本研究首次在光子领域实现全连接+独立多波束+亚100ns切换+宽带无斜视的"大满贯"性能。
2.直接兼容5G/6G协议：60ns切换速度远优于290ns的CP时长，为毫秒级波束跟踪和高频段动态管理提供了物理层支撑。
3.天然融合光纤前传：信号传输和波束成形均在光域完成，可无缝集成到现有C-RAN（集中式无线接入网）的光纤骨干中，大幅简化远端基站硬件，降低部署成本。
4.可扩展、低功耗潜力：当前8通道芯片功耗约4.56W，未来通过优化电光开关和取消VOA（可变光衰减器），功耗可进一步降低，且芯片设计支持模块化扩展，可适配更大规模天线阵列。

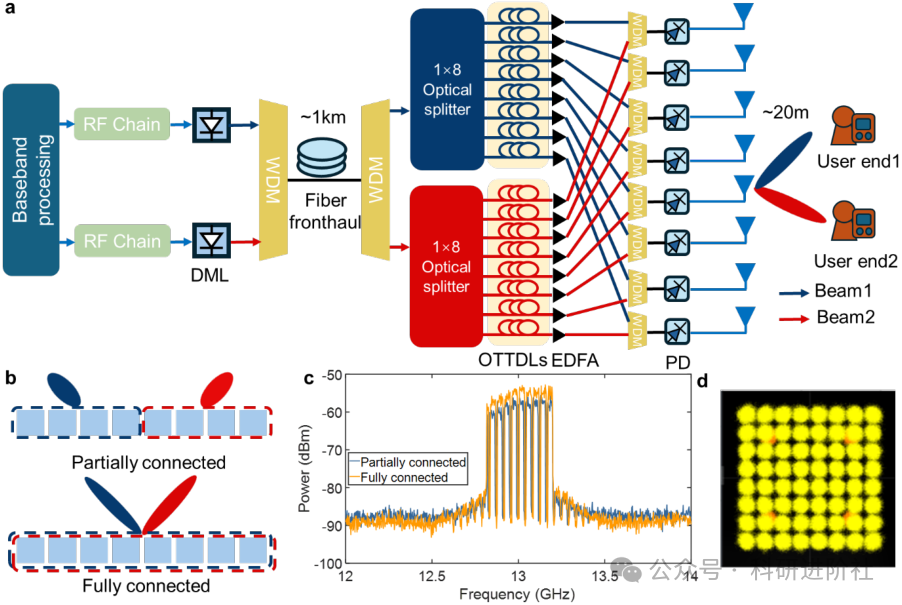

图1：现代无线通信系统中的波束成形网络方案

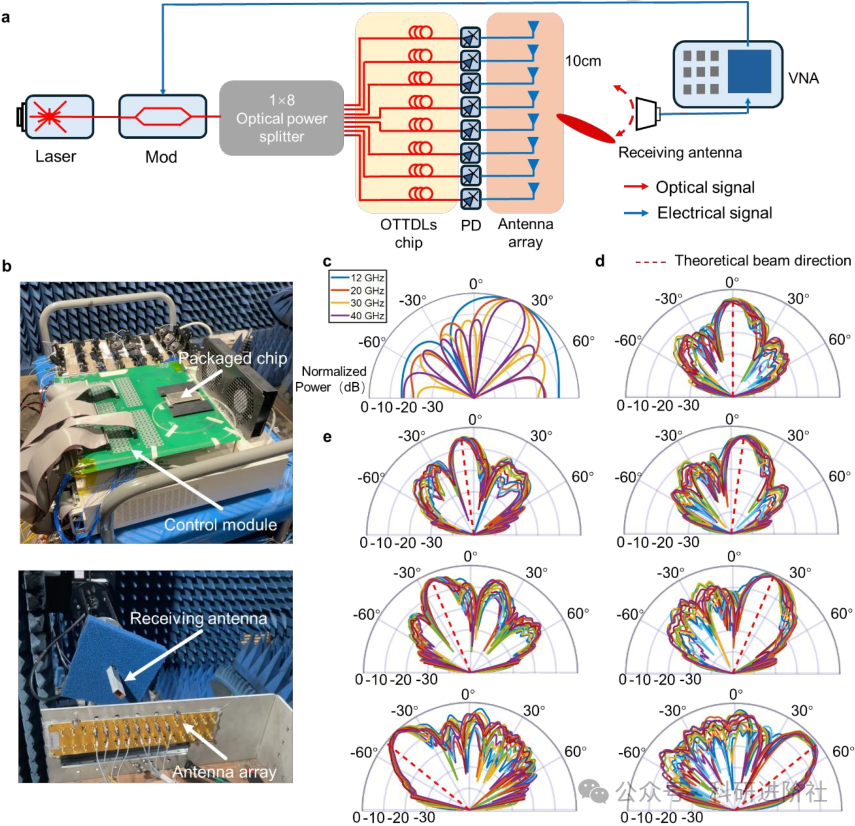

图2:用于宽带无线通信的微波光子全连接波束成形网络架构

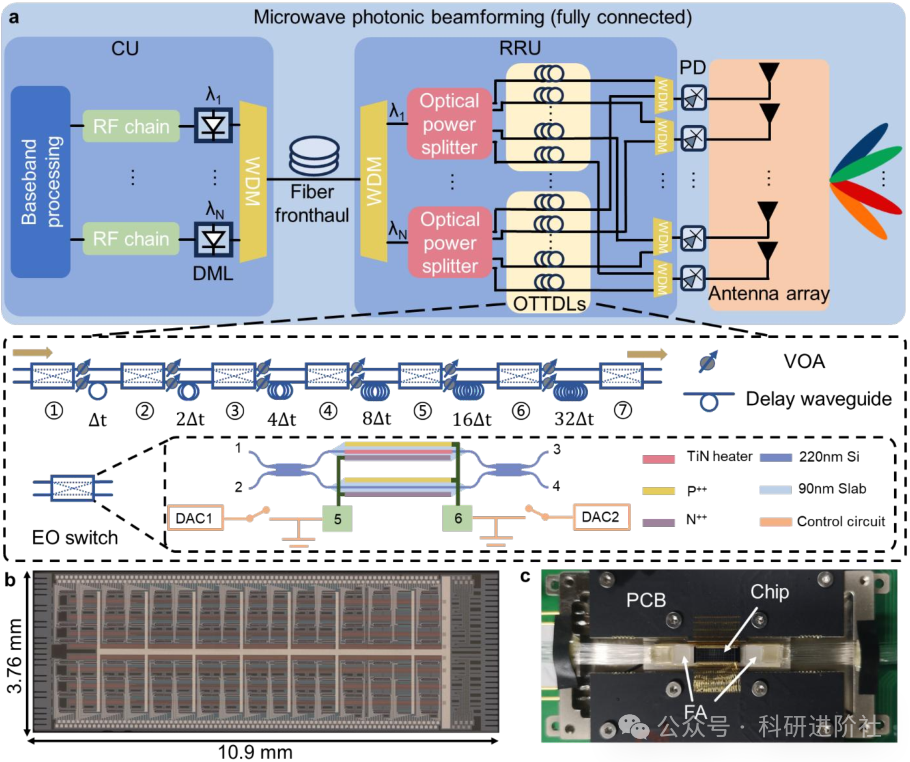

图3:OTTDL的性能表征

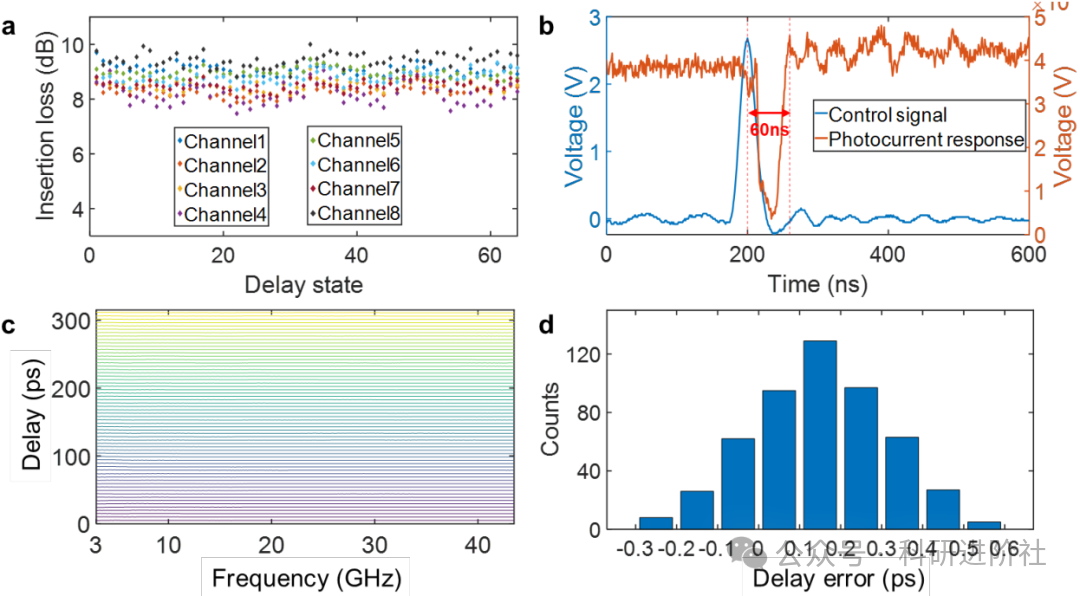

图4:微波光子波束指向实验
图5:微波光子多波束无线通信实验
