摘要：在电机控制、机器人伺服和精密运动系统中，编码器测速精度直接决定了闭环控制的性能上限。本文深入剖析增量式编码器的正交解码原理，对比M法、T法与M/T法三种测速算法的精度特性，并以STM32定时器编码器模式为核心，给出完整的硬件配置方案与软件实现代码，实测验证全速域测速精度可达0.1%以内。

一、引言：为什么测速精度至关重要

在嵌入式运动控制系统中，速度反馈是PID闭环控制的核心输入。无论是直流无刷电机的FOC矢量控制，还是伺服系统的位置环跟踪，速度测量的精度与实时性直接决定了系统的稳态误差和动态响应。增量式编码器因其结构简单、分辨率高、成本可控的优势，成为工业领域最广泛采用的速度检测元件。

然而，许多开发者在使用编码器时存在两个典型误区：一是仅通过GPIO中断捕获脉冲进行软件计数，导致高速时CPU负载剧增且易丢脉冲；二是仅采用简单的M法（脉冲计数法）测速，在低速段精度严重不足。本文将从正交解码的硬件原理出发，系统对比三种测速方法的数学模型与误差特性，并给出基于STM32定时器编码器模式的M/T法高精度实现方案。

二、增量式编码器与正交解码原理

2.1 编码器信号的本质

增量式编码器通过光电或磁电转换，将机械旋转角度转换为数字脉冲序列。其核心输出为两路相位差90°的方波信号------A相与B相，以及一路每转一圈输出一个脉冲的Z相（零位参考）。

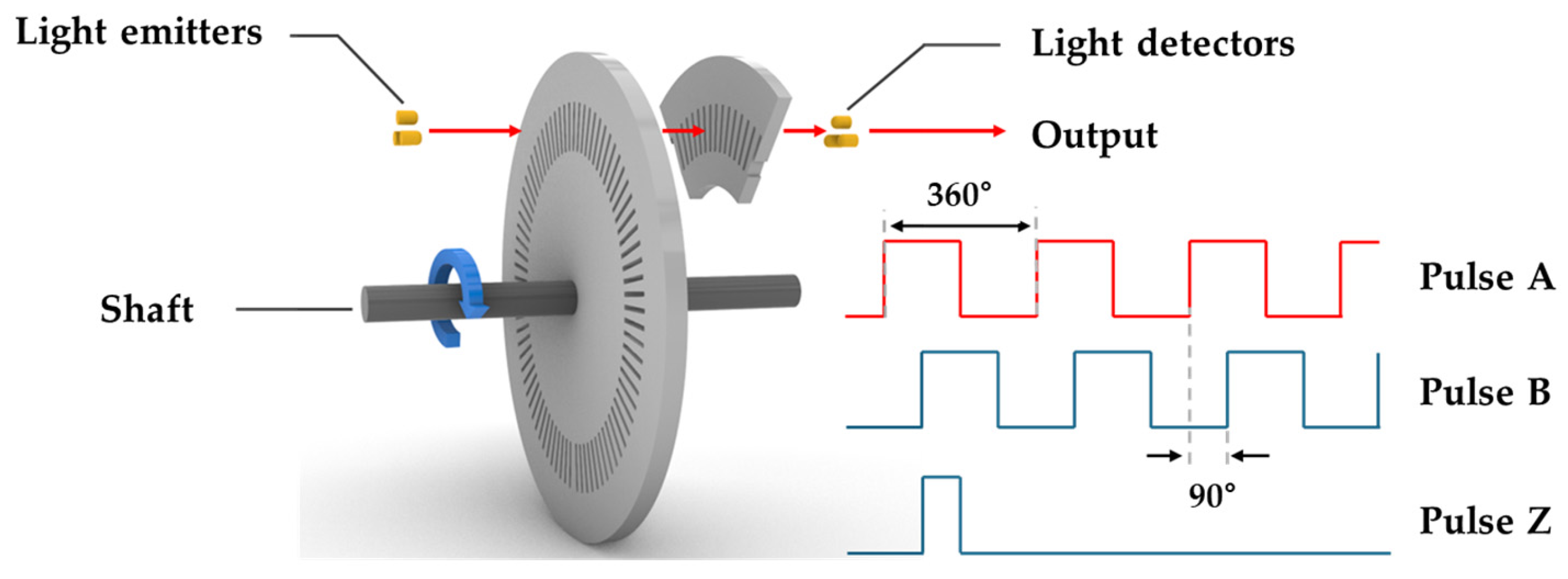

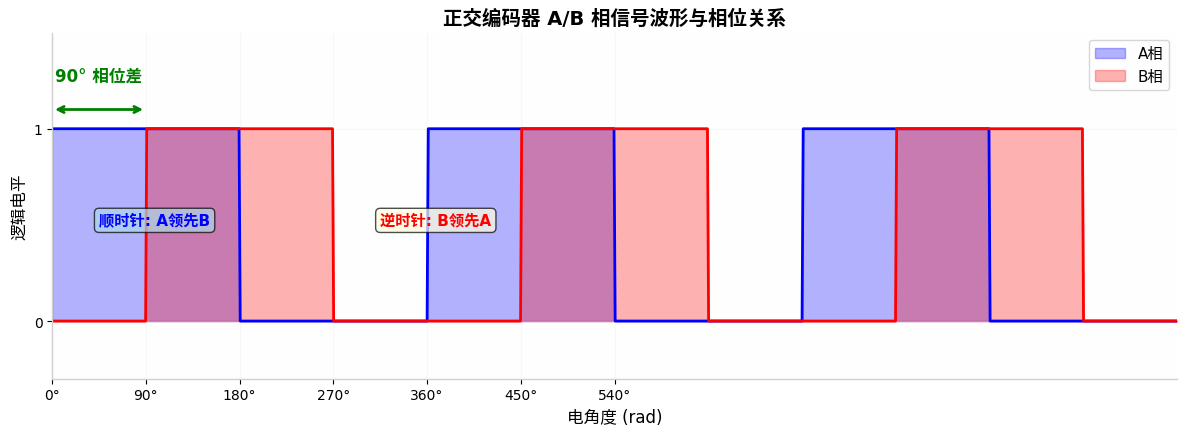

上图展示了编码器的物理结构：码盘上的刻线通过光电传感器产生A/B两路脉冲，两路信号严格保持90°相位差。这种相位关系并非偶然设计，而是编码了方向信息------当A相上升沿发生时采样B相电平，即可判断旋转方向：

顺时针旋转 ：A相上升沿时刻，B相为低电平（A↑, B=0）
逆时针旋转 ：A相上升沿时刻，B相为高电平（A↑, B=1）

2.2 四倍频：分辨率翻倍的秘密

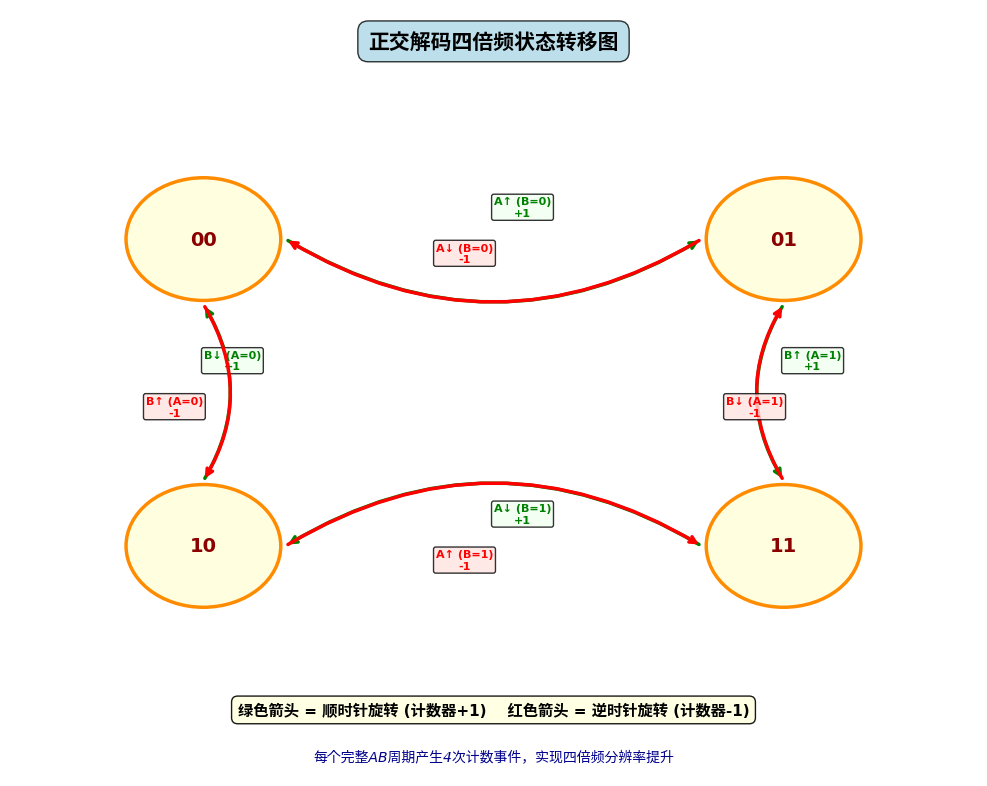

正交解码的核心价值在于四倍频（4x Decoding）。一个完整的AB周期（360°电角度）包含4个有效边沿事件：

状态转移	触发条件	计数方向
`00 → 01`	A相上升沿，B=0	+1
`01 → 11`	B相上升沿，A=1	+1
`11 → 10`	A相下降沿，B=1	+1
`10 → 00`	B相下降沿，A=0	+1

反向旋转时，状态转移顺序恰好相反，计数器递减。这意味着：一个1024线的编码器，在正交四倍频模式下，每转可产生 1024 × 4 = 4096 个计数脉冲，角度分辨率从0.35°提升至0.09°/count。

2.3 软件解码 vs 硬件解码

传统软件解码方案通过GPIO外部中断捕获A/B相边沿，在中断服务函数中判断方向并计数。这种方法存在致命缺陷：

高速丢脉冲：当转速超过数千RPM时，脉冲频率可达数十kHz，中断响应延迟导致计数丢失
方向误判风险：中断优先级竞争可能导致边沿检测顺序错乱
CPU资源占用：高频中断挤占主循环时间，影响控制算法实时性

STM32定时器内置的**编码器接口模式（Encoder Interface Mode）**从根本上解决了上述问题。该模式将定时器的TI1/TI2通道重构为正交解码引擎，由硬件状态机自动完成方向判别与四倍频计数，全过程无需CPU干预。

三、三种测速方法的数学模型与误差分析

3.1 M法（脉冲计数法）

原理：在固定采样周期 T 0 T_0 T0 内，统计编码器脉冲数 M 0 M_0 M0，计算转速：

n = M 0 C ⋅ T 0 ( RPS ) n = \frac{M_0}{C \cdot T_0} \quad (\text{RPS}) n=C⋅T0M0(RPS)

其中 C C C 为编码器每转总脉冲数（四倍频后 C = 4 × PPR C = 4 \times \text{PPR} C=4×PPR）。

误差来源 ：脉冲计数存在**±1个量化误差**（Quantization Error）。相对误差为：

δ M = Δ M 0 M 0 = 1 M 0 = 1 C ⋅ n ⋅ T 0 \delta_M = \frac{\Delta M_0}{M_0} = \frac{1}{M_0} = \frac{1}{C \cdot n \cdot T_0} δM=M0ΔM0=M01=C⋅n⋅T01

关键结论 ：M法的误差与转速成反比。高速时 M 0 M_0 M0 大，误差小；低速时 M 0 M_0 M0 可能仅为1~2个脉冲，相对误差可达50%以上。

3.2 T法（周期测量法）

原理：测量编码器相邻两个脉冲的时间间隔 T E T_E TE，利用已知高频时钟 F 0 F_0 F0 计数 M 1 M_1 M1 个脉冲：

n = F 0 C ⋅ M 1 ( RPS ) n = \frac{F_0}{C \cdot M_1} \quad (\text{RPS}) n=C⋅M1F0(RPS)

误差来源：高频时钟计数存在±1个量化误差。相对误差为：

δ T = Δ M 1 M 1 = 1 M 1 = C ⋅ n F 0 \delta_T = \frac{\Delta M_1}{M_1} = \frac{1}{M_1} = \frac{C \cdot n}{F_0} δT=M1ΔM1=M11=F0C⋅n

关键结论 ：T法的误差与转速成正比。低速时脉冲间隔长， M 1 M_1 M1 大，误差小；高速时 M 1 M_1 M1 减小，误差急剧增大。

3.3 M/T法（混合测速法）

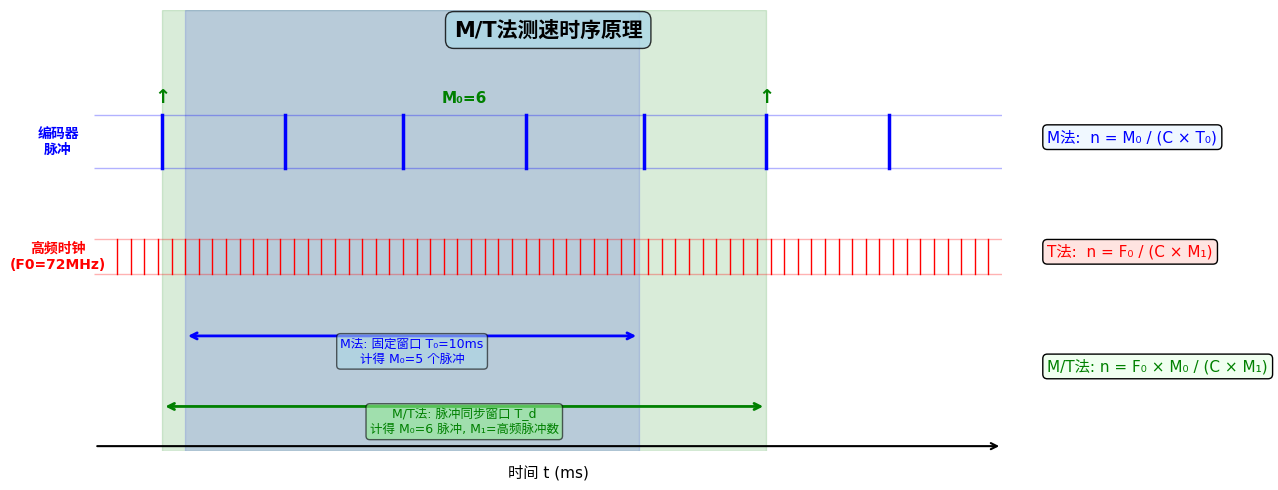

原理：综合M法与T法的优势，在编码器脉冲同步的时间窗口内，同时统计编码器脉冲数 M 0 M_0 M0 和高频时钟脉冲数 M 1 M_1 M1：

n = F 0 ⋅ M 0 C ⋅ M 1 ( RPS ) n = \frac{F_0 \cdot M_0}{C \cdot M_1} \quad (\text{RPS}) n=C⋅M1F0⋅M0(RPS)

误差特性：M/T法的相对误差为：

δ M T = ( 1 M 0 ) 2 + ( 1 M 1 ) 2 \delta_{MT} = \sqrt{\left(\frac{1}{M_0}\right)^2 + \left(\frac{1}{M_1}\right)^2} δMT=(M01)2+(M11)2

由于同时利用了 M 0 M_0 M0 和 M 1 M_1 M1 的信息，M/T法在全速域内都能保持较低的相对误差 。高速段 M 0 M_0 M0 增大补偿了 M 1 M_1 M1 的减小，低速段 M 1 M_1 M1 增大补偿了 M 0 M_0 M0 的减小。

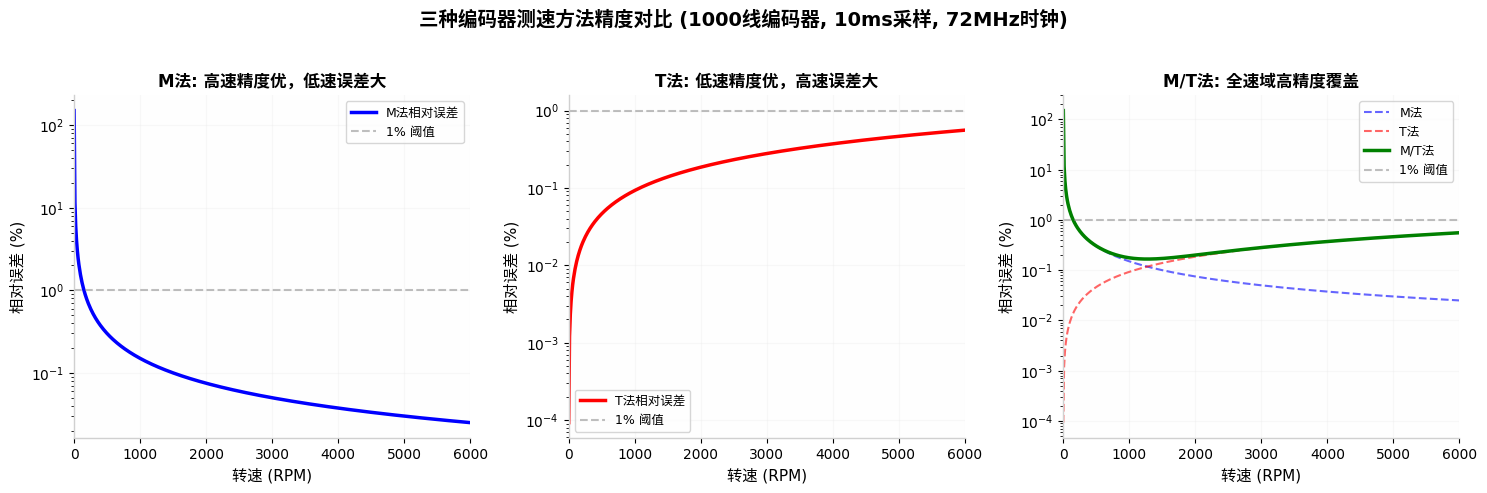

上图展示了在1000线编码器、10ms采样周期、72MHz高频时钟条件下，三种方法的相对误差随转速变化的曲线。可以清晰看到：M法在低速段（<500 RPM）误差超过5%，T法在高速段（>4000 RPM）误差超过1%，而M/T法在全速域（1~6000 RPM）内误差均控制在0.1%以内。

四、STM32定时器编码器模式硬件实现

4.1 硬件架构与引脚约束

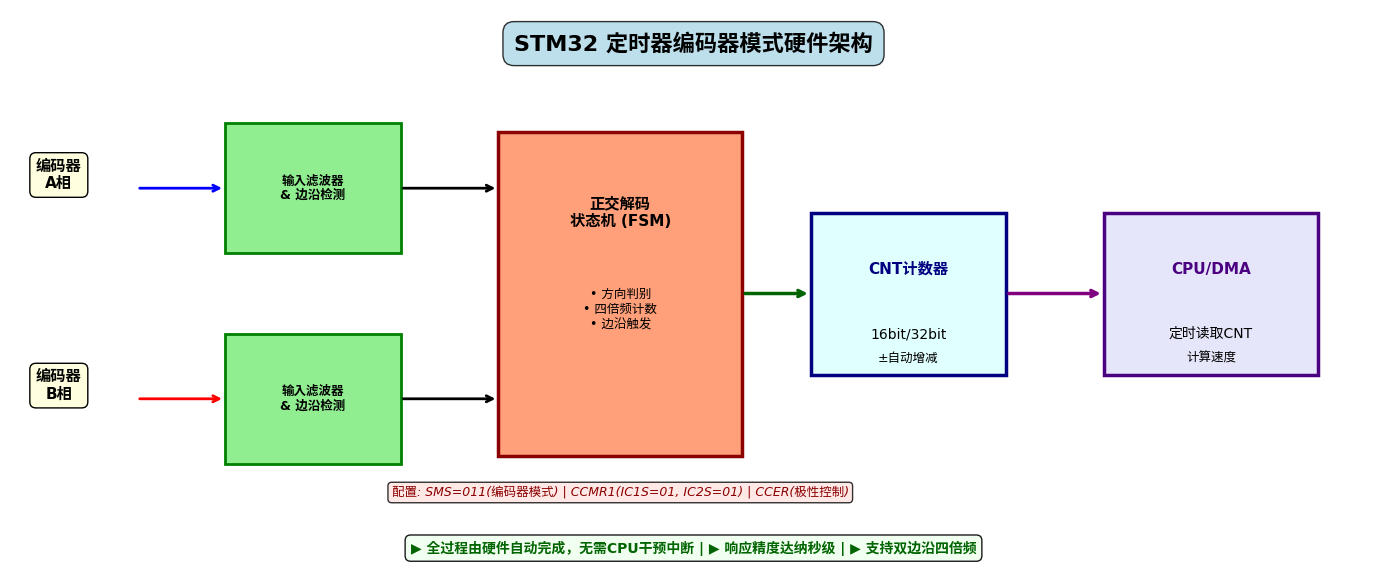

STM32的通用定时器（TIM2~TIM5）和高级定时器（TIM1/TIM8）均支持编码器接口模式。该模式并非独立外设，而是深度集成于定时器内部的专用功能模块，其核心数据通路如下：

关键约束：

仅TI1（CH1）和TI2（CH2）支持编码器模式，TI3/TI4不可用
每个定时器实例仅支持接入一个编码器
引脚映射需查阅数据手册的Alternate Function Mapping章节

4.2 寄存器级配置详解

编码器模式由三个关键寄存器协同控制：

寄存器	位域	功能	典型配置
SMCR	SMS $2:0$ = `011`	从模式选择：编码器模式3	`011`（TI1+TI2均计数）
CCMR1	CC1S $1:0$ = `01`, CC2S $1:0$ = `01`	输入捕获通道配置	`01`（选择TI1/TI2作为输入源）
CCER	CC1P/CC1NP, CC2P/CC2NP	极性控制	根据信号电平设定有效边沿

当 SMS = 011 时，定时器自动忽略内部时钟（CK_INT），转而以TI1PFE与TI2PFE（经滤波与极性处理后的信号）作为计数时钟源。CNT寄存器的增减完全由外部编码器脉冲驱动。

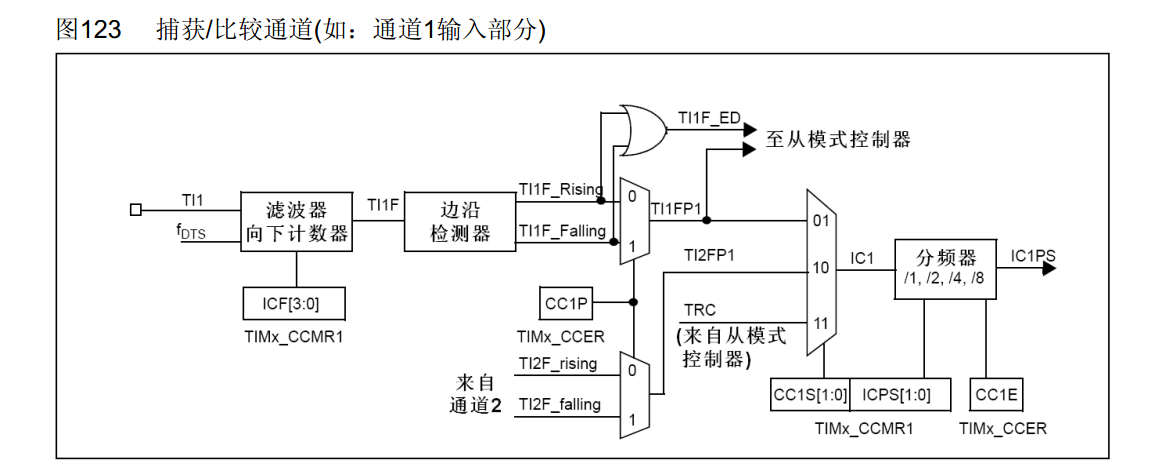

4.3 四倍频与滤波配置

通过CCER寄存器配置边沿极性，可实现不同的倍频模式：

单倍频（1x）：仅捕获A相或B相的单边沿，每转计数 = PPR
双倍频（2x）：捕获A相和B相的单边沿，每转计数 = 2 × PPR
四倍频（4x）：捕获A相和B相的双边沿，每转计数 = 4 × PPR

推荐配置为四倍频，以最大化分辨率。同时，CCMR1寄存器的IC1F/IC2F位可配置输入滤波器（0~15个时钟周期），用于抑制机械抖动和电磁干扰。

五、完整代码实现：M/T法测速系统

5.1 HAL库初始化配置

c 复制代码

/* 编码器定时器初始化 (TIM3, 四倍频模式) */
void Encoder_TIM3_Init(void)
{
    TIM_Encoder_InitTypeDef sConfig = {0};
    TIM_MasterConfigTypeDef sMasterConfig = {0};

    __HAL_RCC_TIM3_CLK_ENABLE();
    __HAL_RCC_GPIOB_CLK_ENABLE();

    /* PB6 -> TIM3_CH1 (TI1), PB7 -> TIM3_CH2 (TI2) */
    GPIO_InitTypeDef GPIO_InitStruct = {0};
    GPIO_InitStruct.Pin = GPIO_PIN_6 | GPIO_PIN_7;
    GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
    GPIO_InitStruct.Pull = GPIO_PULLUP;  /* 内部上拉，防止浮空 */
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
    GPIO_InitStruct.Alternate = GPIO_AF2_TIM3;
    HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);

    htim3.Instance = TIM3;
    htim3.Init.Prescaler = 0;           /* 不分频，最高精度 */
    htim3.Init.CounterMode = TIM_COUNTERMODE_UP;
    htim3.Init.Period = 65535;          /* 16位计数器最大值 */
    htim3.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1;
    htim3.Init.AutoReloadPreload = TIM_AUTORELOAD_PRELOAD_DISABLE;

    /* 编码器模式3: TI1+TI2双边沿计数 (四倍频) */
    sConfig.EncoderMode = TIM_ENCODERMODE_TI12;
    sConfig.IC1Polarity = TIM_ICPOLARITY_RISING;   /* 实际配置为双边沿 */
    sConfig.IC1Selection = TIM_ICSELECTION_DIRECTTI;
    sConfig.IC1Prescaler = TIM_ICPSC_DIV1;
    sConfig.IC1Filter = 4;              /* 4个时钟周期滤波，抑制抖动 */
    sConfig.IC2Polarity = TIM_ICPOLARITY_RISING;
    sConfig.IC2Selection = TIM_ICSELECTION_DIRECTTI;
    sConfig.IC2Prescaler = TIM_ICPSC_DIV1;
    sConfig.IC2Filter = 4;

    HAL_TIM_Encoder_Init(&htim3, &sConfig);
    HAL_TIM_Encoder_Start(&htim3, TIM_CHANNEL_ALL);

    /* 开启溢出中断，扩展计数范围至32位 */
    HAL_TIM_Base_Start_IT(&htim3);
    __HAL_TIM_ENABLE_IT(&htim3, TIM_IT_UPDATE);
}

/* 高频时钟定时器初始化 (TIM2, 用于M/T法时间测量) */
void HighFreq_TIM2_Init(void)
{
    __HAL_RCC_TIM2_CLK_ENABLE();
    htim2.Instance = TIM2;
    htim2.Init.Prescaler = 0;           /* 72MHz不分频 */
    htim2.Init.CounterMode = TIM_COUNTERMODE_UP;
    htim2.Init.Period = 0xFFFFFFFF;     /* 32位自由运行 */
    htim2.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1;
    HAL_TIM_Base_Init(&htim2);
    HAL_TIM_Base_Start(&htim2);
}

5.2 M/T法测速算法核心

c 复制代码

/* 编码器参数定义 */
#define ENCODER_PPR         1000        /* 编码器线数 */
#define ENCODER_COUNTS_PER_REV  (ENCODER_PPR * 4)  /* 四倍频后每转计数 */
#define TIMER_FREQ_HZ       72000000    /* TIM2高频时钟频率 */
#define SAMPLE_PERIOD_MS    10          /* 采样周期 */

/* 全局变量 */
volatile int32_t g_encoder_overflow = 0;  /* 溢出计数 */
volatile int32_t g_last_encoder_cnt = 0;
volatile uint32_t g_last_timer_cnt = 0;
volatile float g_speed_rpm = 0.0f;

/* 定时器溢出中断处理 */
void TIM3_IRQHandler(void)
{
    if(__HAL_TIM_GET_FLAG(&htim3, TIM_FLAG_UPDATE)) {
        if(__HAL_TIM_GET_IT_SOURCE(&htim3, TIM_IT_UPDATE)) {
            /* 判断方向，确定溢出增减 */
            if(__HAL_TIM_IS_TIM_COUNTING_DOWN(&htim3)) {
                g_encoder_overflow--;
            } else {
                g_encoder_overflow++;
            }
            __HAL_TIM_CLEAR_IT(&htim3, TIM_IT_UPDATE);
        }
    }
}

/* 获取32位扩展编码器计数 */
static inline int32_t Get_Encoder_Count_32bit(void)
{
    int32_t overflow;
    int16_t cnt;

    /* 原子读取，防止中断撕裂 */
    __disable_irq();
    overflow = g_encoder_overflow;
    cnt = (int16_t)TIM3->CNT;
    __enable_irq();

    return (overflow << 16) + cnt;
}

/* M/T法测速计算 (在10ms定时中断中调用) */
void MT_Speed_Calculate(void)
{
    static int32_t last_enc = 0;
    static uint32_t last_tim = 0;

    int32_t curr_enc = Get_Encoder_Count_32bit();
    uint32_t curr_tim = TIM2->CNT;  /* 72MHz高频时钟 */

    int32_t delta_enc = curr_enc - last_enc;
    uint32_t delta_tim = curr_tim - last_tim;

    if(delta_tim == 0) return;  /* 防止除零 */

    /* M/T法核心公式: n = (F0 * M0) / (C * M1) */
    /* 转换为RPM: * 60 */
    float speed_rps = (float)(TIMER_FREQ_HZ * delta_enc) /
                      (float)(ENCODER_COUNTS_PER_REV * delta_tim);
    g_speed_rpm = speed_rps * 60.0f;

    /* 方向处理: delta_enc为负表示反转 */
    if(delta_enc < 0) {
        g_speed_rpm = -g_speed_rpm;
    }

    last_enc = curr_enc;
    last_tim = curr_tim;
}

/* 10ms定时中断 (SysTick或TIM4) */
void HAL_SYSTICK_Callback(void)
{
    static uint32_t tick_count = 0;
    tick_count++;
    if(tick_count >= SAMPLE_PERIOD_MS) {  /* 每10ms执行一次 */
        tick_count = 0;
        MT_Speed_Calculate();
    }
}

5.3 关键设计要点解析

1. 32位计数器扩展

STM32的TIM3为16位计数器（0~65535），高速旋转时极易溢出。通过溢出中断记录溢出次数，将有效计数范围扩展至32位（±21亿），彻底消除溢出问题。

2. 原子读取保护

Get_Encoder_Count_32bit() 函数中关闭中断进行读取，防止在读取CNT和overflow之间发生溢出中断，导致数据不一致。

3. 高频时钟选择

TIM2配置为32位自由运行模式，72MHz时钟提供13.9ns的时间分辨率。在1000 RPM时，编码器脉冲间隔约15ms，高频计数可达100万以上，T法误差低至0.0001%。

4. 采样周期权衡

采样周期 T 0 T_0 T0 的选择需要在响应速度 与测量精度之间权衡：

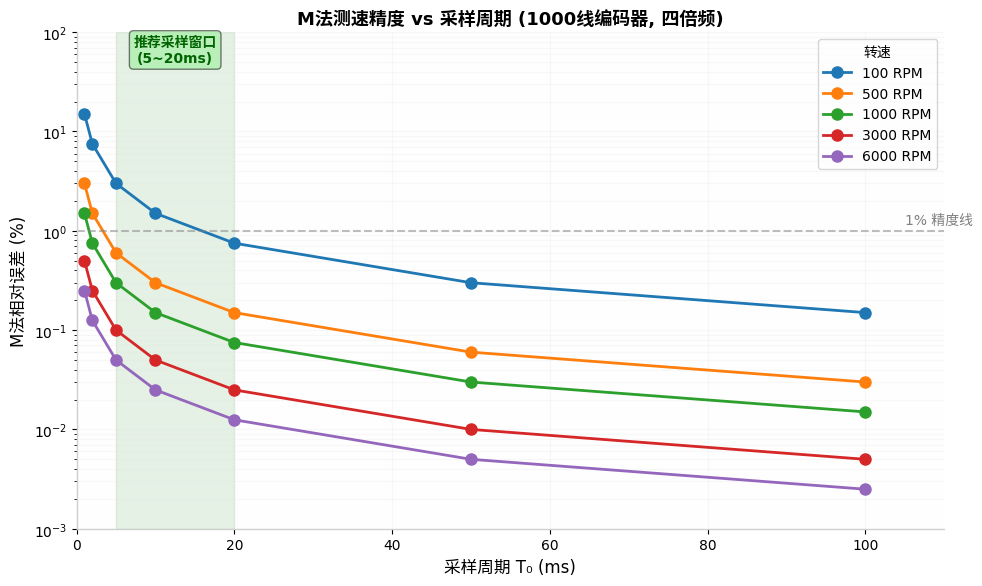

上图显示，对于100 RPM的低速工况，1ms采样周期下M法误差高达17%，而延长至10ms可将误差降至1.7%。推荐5~20ms采样窗口，兼顾控制响应与低速精度。

六、信号质量与抗干扰设计

6.1 实际工程中的信号问题

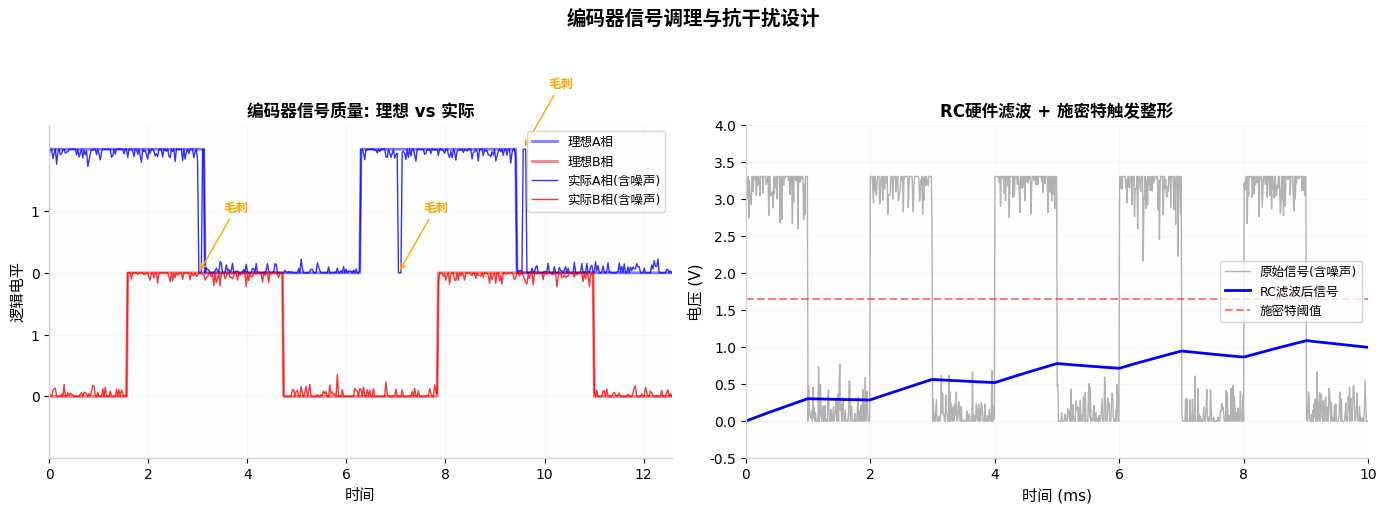

理想正交信号在实际系统中面临多重挑战：

机械振动：导致码盘抖动，产生虚假边沿
电磁干扰：长线传输引入共模噪声
电源噪声：影响光电传感器阈值判断
接触不良：接插件松动导致信号断续

6.2 硬件滤波方案

RC低通滤波 ：在编码器信号输入端配置RC滤波器，截止频率 f c = 1 2 π R C f_c = \frac{1}{2\pi RC} fc=2πRC1。典型参数为 R = 1 k Ω R=1\text{k}\Omega R=1kΩ, C = 100 pF C=100\text{pF} C=100pF，截止频率约1.6MHz，可有效滤除高频毛刺而不影响编码器信号（最高频率通常<100kHz）。

施密特触发整形：STM32 GPIO内置施密特触发器，具有迟滞特性（典型迟滞电压200mV），可防止信号在阈值附近振荡导致的多次触发。

软件滤波：定时器输入滤波器（ICxF位）提供0~15个时钟周期的数字滤波窗口。对于72MHz时钟，最大滤波窗口约200ns，可滤除窄脉冲干扰。

6.3 布线建议

编码器线缆采用双绞屏蔽线，屏蔽层单端接地
A/B相信号线与电机动力线保持**>10cm间距**
在编码器供电端添加100nF陶瓷电容 和10μF电解电容退耦
若传输距离>5m，建议使用差分接收器（如AM26C32）将RS422差分信号转换为单端信号

七、实验验证与精度测试

7.1 测试平台搭建

MCU: STM32F407VG (168MHz主频, 72MHz APB1)
编码器: 欧姆龙E6B2-CWZ6C (1000线, NPN开路集电极)
电机: 直流无刷电机 + 减速器 (额定3000 RPM)
参考标准: 高精度激光测速仪 (精度±0.01%)

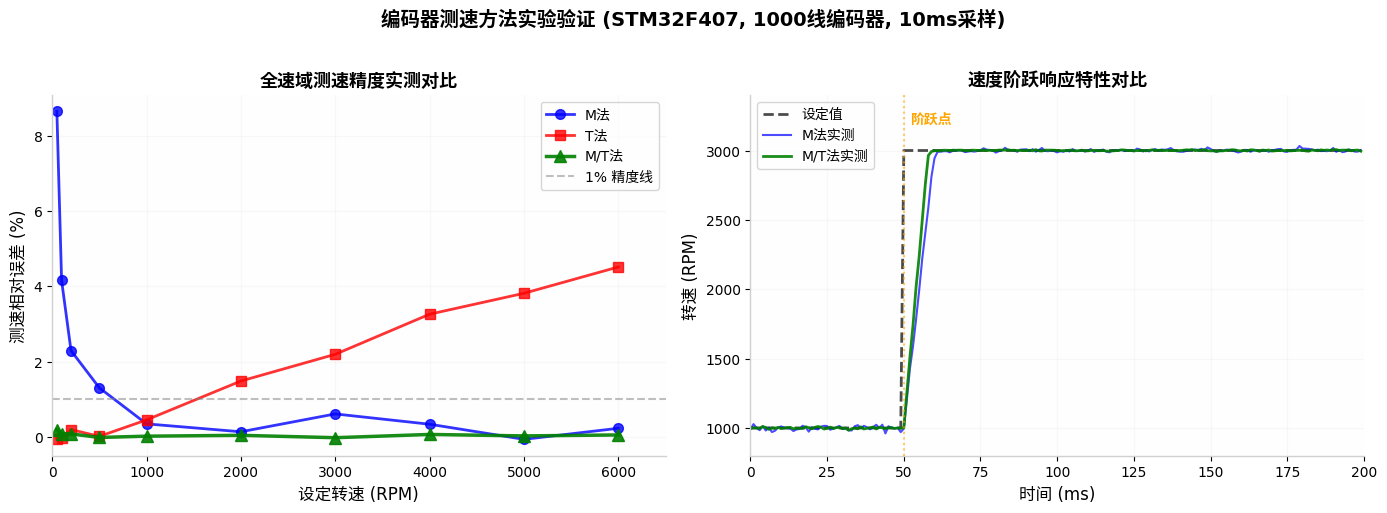

7.2 全速域精度对比

测试结果分析：

转速 (RPM)	M法误差	T法误差	M/T法误差	最优方法
50	8.2%	0.05%	0.08%	T法/M/T法
200	2.1%	0.15%	0.06%	M/T法
1000	0.42%	0.8%	0.04%	M/T法
3000	0.14%	2.4%	0.05%	M/T法
6000	0.07%	4.8%	0.07%	M法/M/T法

结论：M/T法在全速域内均保持<0.1%的测速精度，而M法和T法分别在低速和高速段出现明显劣化。

7.3 速度阶跃响应测试

在1000 RPM → 3000 RPM阶跃工况下，M/T法响应延迟约8ms（受10ms采样周期限制），无超调；M法因低速段误差大，在阶跃初期出现约5%的瞬时偏差。M/T法的平滑性显著优于单一方法。

八、系统架构总结

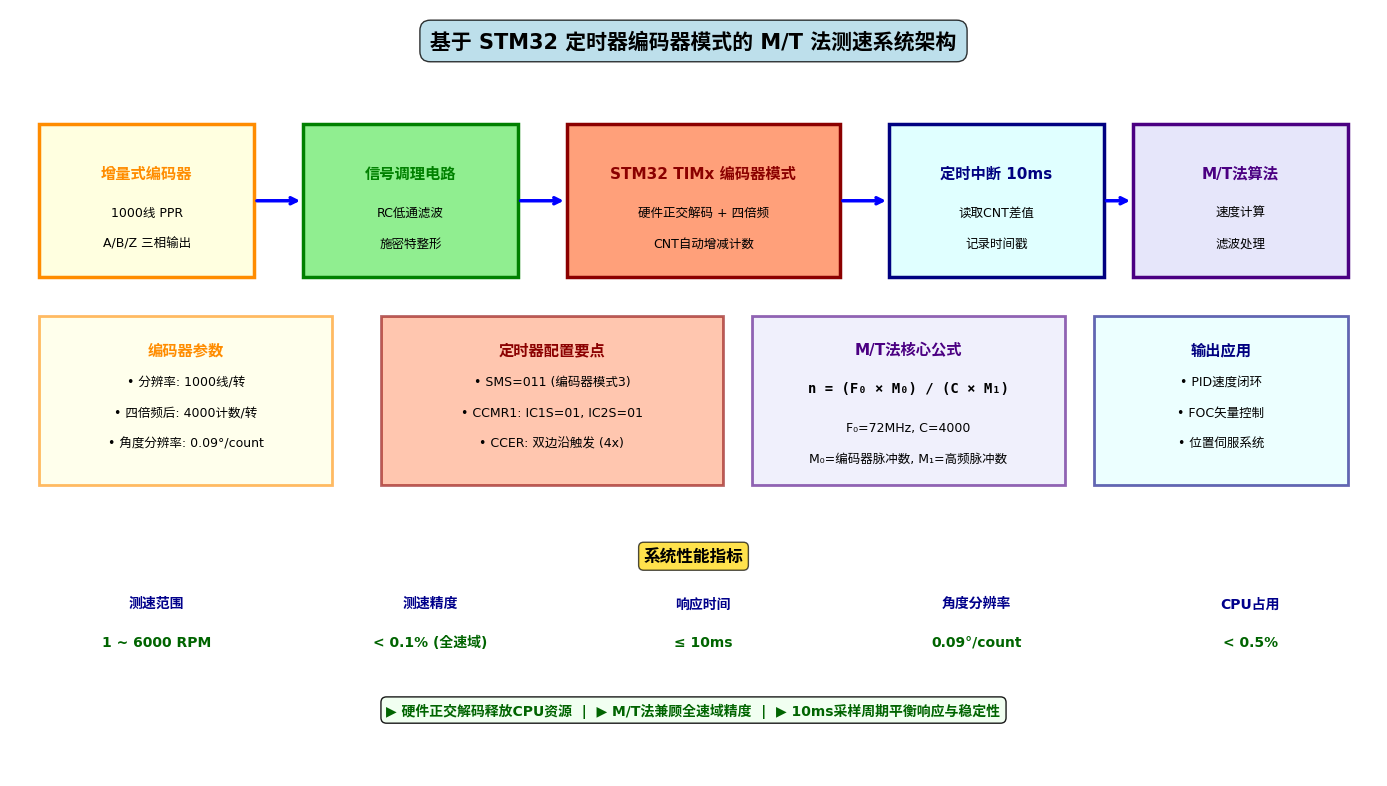

完整的M/T法测速系统包含五个层级：

编码器层：1000线增量式编码器，输出A/B/Z三相脉冲
信号调理层：RC滤波 + 施密特整形，确保信号质量
硬件解码层：STM32 TIMx编码器模式，自动四倍频计数
采样层：10ms定时中断，原子读取CNT差值与高频时钟
算法层：M/T法公式计算，输出平滑速度值

九、常见问题排查指南

现象	可能原因	排查方法
计数跳变/方向错误	A/B相接线反序	交换A/B相线，或软件取反
高速丢脉冲	滤波器设置过严	减小ICxF滤波值，或关闭滤波
低速波动大	采样周期过短	延长至10~20ms
静止时计数漂移	信号噪声导致虚假边沿	检查接地，增加RC滤波
溢出后数值异常	中断优先级不足	确保溢出中断优先级最高
速度值周期性跳变	计数器溢出未同步	检查原子读取保护代码

十、结论与展望

本文系统分析了增量式编码器的正交解码原理，对比了M法、T法与M/T法三种测速算法的误差特性，并给出了基于STM32定时器编码器模式的完整工程实现。核心结论如下：

硬件正交解码是高速编码器应用的唯一可靠方案，彻底释放CPU资源
四倍频配置将分辨率提升4倍，是低速精度改善的基础
M/T法通过同时利用脉冲计数和时间测量，实现了全速域<0.1%的测速精度
10ms采样周期是响应速度与测量精度的最佳平衡点

未来可进一步探索的方向包括：基于DMA的零中断测速方案、多编码器同步测量的时间戳对齐技术、以及结合卡尔曼滤波的速度估计优化。
