本文系统性阐述 DDR 存储系统中 DRAM 颗粒与内存控制器两端 DQ/DQS 信号的读写时序对齐规范，拆解读操作边沿对齐、写操作中心对齐的底层硬件成因；针对读操作控制器侧 DQS 偏移 1/4UI 的设计逻辑、相位补偿功能放置于控制器而非 DRAM 端的权衡依据、JEDEC 未统一读写时序为边沿对齐的工程取舍展开完整论证，覆盖时序波形、电路架构、成本功耗、高速时序余量四大核心维度，可用于硬件 PCB 设计、内存 PHY 调试、EMC 与时序培训参考。
一、DDR DQ/DQS 标准时序对齐规范（DRAM 颗粒侧定义）
1.1 读操作（DRAM 输出，RD）：DQ 与 DQS 边沿对齐（Edge-Aligned）
1.1.1 JEDEC 时序定义
读指令下发后，DRAM 内部时钟域同步生成 DQ 数据与 DQS 选通信号；同一内部同步时钟沿同时翻转 DQ 总线与差分 DQS（DQS_t/DQS_c），DQ 数据切换边沿与 DQS 跳变沿完全重合。1 UI（Unit Interval）为单 bit 数据周期；DQ 有效稳定窗口位于相邻两段 DQS 电平中间，距离左右 DQS 边沿各 1/2 UI。
1.1.2 时序波形示意图
图注：

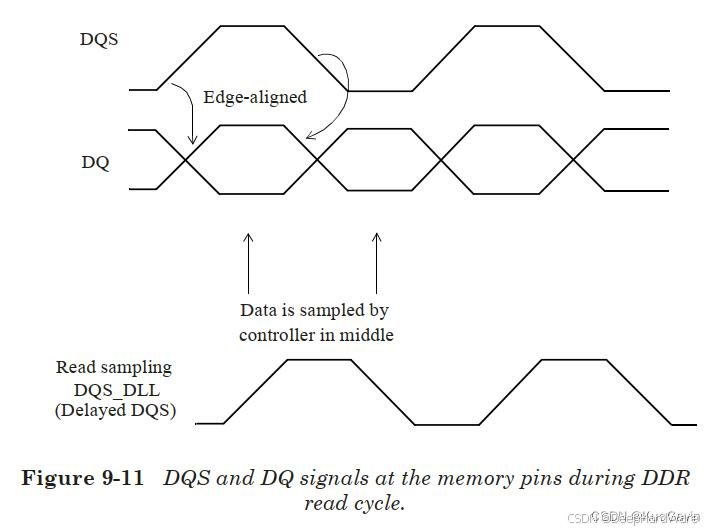

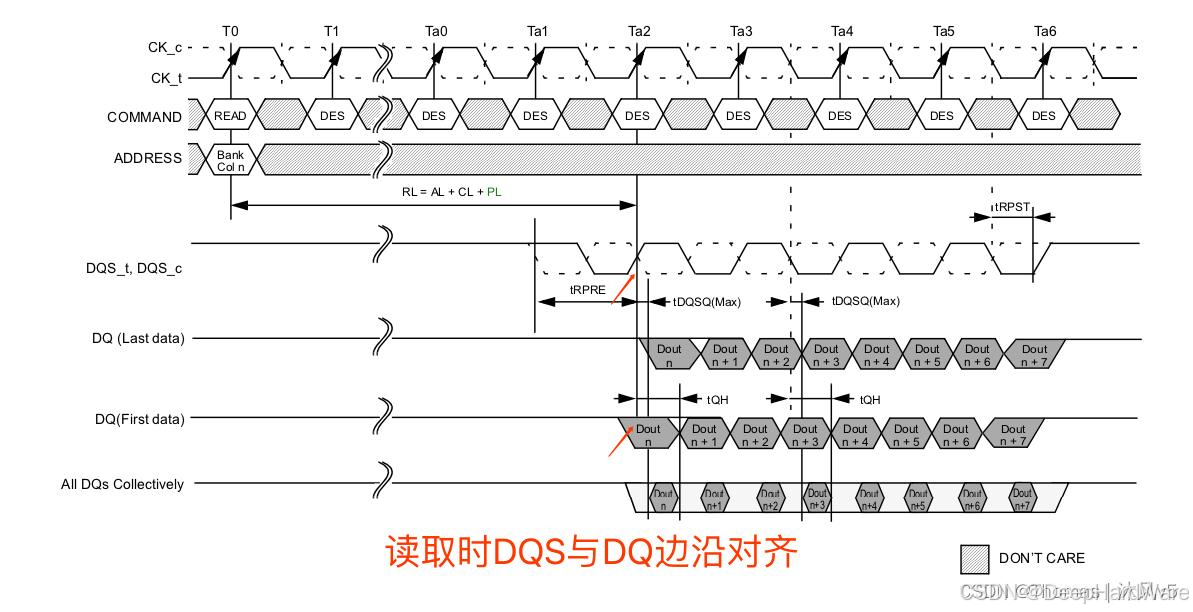

上层波形：DRAM 输出原生 DQS、DQ，DQ 翻转边沿与 DQS 跳变沿完全重合（Edge-Aligned）；
下层波形：控制器内部经 DLL 延迟 1/4UI 后的 DQS，边沿落在 DQ 稳定窗口中心，用于安全采样；
总结：DRAM 读输出天然边沿对齐，控制器需延迟 DQS 90° 实现中心采样。
1.1.3 DRAM 侧时序约束
DRAM 输出缓冲无可调相位延迟单元，DQS、DQ 共享同一条内部同步时序通路，天然边沿对齐输出；颗粒仅保证同一字节通道内 DQS 与 DQ 输出 skew 满足器件规格，无法改变二者相对相位。
1.2 写操作（DRAM 接收，WR）：DQ 与 DQS 中心对齐（Center-Aligned）
1.2.1 JEDEC 时序定义
写操作驱动端为内存控制器 PHY，控制器输出波形需满足：DQS 上升 / 下降沿精准落在 DQ 稳定有效窗口几何中心；DQ 数据切换边沿位于两段 DQS 电平中点。DRAM 接收端无内置相位调节电路，直接采用 DQS 双边沿锁存 DQ，依靠中心对齐波形最大化建立时间 tDS、保持时间 tDH 时序余量。
1.2.2 时序波形示意图
图注：
驱动端为内存控制器 PHY，输出波形 DQS 上升 / 下降沿精准位于 DQ 数据稳定区间中部（Center-Aligned）；
DRAM 接收端无相位调节电路，直接用 DQS 双边沿锁存 DQ，满足 tDS 建立、tDH 保持时序；
总结：写操作提前在主控侧完成相位偏移，无需 DRAM 端补偿。
1.2.3 DRAM 侧接收约束
DRAM 输入采样寄存器时钟端直连 DQS，数据端直连 DQ；硬件无训练引擎、无独立 DLL 相位插值器，只能被动接收标准中心对齐波形，若收到边沿对齐写波形会直接产生建立 / 保持时序违例、采样数据错误。
1.3 读写时序对齐特性对比表
表格
| 操作方向 | 对齐类型 | 信号驱动方 | DRAM 端硬件能力 | 核心波形特征 |
|---|---|---|---|---|
| 读（RD） | 边沿对齐 Edge-Aligned | DRAM 颗粒 | 输出无可调相位，固定边沿同步输出 | DQ 跳变 = DQS 跳变沿 |
| 写（WR） | 中心对齐 Center-Aligned | 内存控制器 PHY | 接收无相位补偿，仅支持中心对齐采样 | DQS 跳变落在 DQ 稳定区间中部 |
二、读操作控制器侧 DQS 延迟 1/4UI 的必要性原理
2.1 原生读波形直接采样存在致命时序缺陷
DRAM 送出边沿对齐波形后，DQS 边沿完全踩在 DQ 跳变临界点；若控制器直接使用原始 DQS 锁存 DQ，采样时刻恰好处于 DQ 信号上升 / 下降转换区间，信号存在亚稳态、高低电平不确定，采样误码率 100%。DQ 有效稳定窗口距离 DQS 左右边沿各 1/2 UI，只有将 DQS 相位偏移 1/4 UI，采样沿才能移动至 DQ 窗口正中心，左右各保留 1/4 UI 时序余量，最大化高速运行下的眼图裕量。
2.2 仅延迟 DQS、不延迟 DQ 的硬件与成本逻辑
- 电路架构约束控制器 PHY 采样寄存器时钟输入为 DQS，数据输入为 DQ；相位补偿仅需调整采样时钟 DQS 即可完成时序校准，无需改动数据总线。
- 硬件成本与面积最优一组 DQS 对应 8bit DQ 字节通道；仅为 DQS 配置单路延迟链 / DLL，仅 1 套相位调节电路；若对每根 DQ 单独做延迟，8 路 DQ 需 8 套独立延时单元，PHY 芯片面积、静态功耗、逻辑资源消耗提升数倍，设计性价比极低。
- Skew 补偿基准统一Read Training 核心目标是消除 PCB 飞行时间差、芯片输出 skew，以 DQS 为全局参考时钟统一校准相位，仅调整 DQS 可简化训练算法逻辑。
2.3 仅可延后 1/4UI，无法提前 1/4UI 的底层限制
- 模拟延时电路物理特性 PHY 内部延迟链、DLL 仅能增加信号传输路径，实现信号正向延后；不存在可让信号相位提前的模拟电路，无法实现负向相位偏移。
- 提前偏移会造成数据位错位若强行将 DQS 相位前移 1/4UI，DQS 采样沿会落入前一拍 DQ 数据窗口，当前周期锁存上一 bit 数据，出现连续读数据错位故障。
- PCB 固有飞行时间叠加效应DQ/DQS 从 DRAM 传输至控制器存在固定传输延迟，信号到达 PHY 本身存在天然滞后；延后 DQS 1/4UI 可抵消走线延迟带来的时序压缩，保证均等的建立、保持余量。
2.4 写操作无需在控制器侧做 1/4UI DQS 延迟的原因
写操作驱动端为控制器 PHY，内置完整 DLL 相位插值阵列，在信号发送阶段即可主动调整 DQ 与 DQS 相对相位，直接输出 JEDEC 标准中心对齐波形。DRAM 接收端无相位调节能力，所有时序校准工作提前在发送侧完成；波形本身已满足 DQS 边沿居中，无需接收端额外偏移时钟信号，省略写侧相位补偿步骤。
三、相位补偿功能放置于控制器而非 DRAM 颗粒侧的核心论证
3.1 DRAM 颗粒产品定位：低成本、大容量、低功耗
DRAM 核心设计目标是存储密度最大化、单片成本最小化、待机功耗最低；若在每颗 DRAM 内部、每个字节通道集成独立 DLL / 相位延迟链，会带来三重负面代价：
- 晶圆裸片面积大幅增加，单颗粒制造成本上升；
- 模拟延时电路持续消耗静态漏电流，终端设备续航下降；
- 内部时序路径加长，限制内存最高工作频率，带宽性能缩水。
3.2 内存控制器 PHY 的设计冗余优势
单颗控制器可驱动多片 DRAM 颗粒，PHY 的相位调节硬件可共享给全部内存通道使用，硬件成本被多片 DRAM 分摊，单位存储容量的附加成本极低；主控面向 CPU、SoC 高端芯片，对面积、功耗约束宽松度远高于 DRAM 颗粒，具备承载复杂训练引擎、DLL 阵列的设计条件。
3.3 主从设备分工的 JEDEC 标准化思路
DDR 总线为主从架构：控制器为主设备、DRAM 为从设备；行业标准将复杂时序校准、相位调节、训练算法全部分配至主设备，从设备 DRAM 仅保留最简存储与 IO 缓冲电路，实现存储介质标准化、通用化，不同厂商 DRAM 可兼容同一套控制器方案。
四、JEDEC 未将读写时序统一为边沿对齐的工程取舍分析
4.1 写侧若采用边沿对齐会导致 DRAM 接收时序崩溃
DRAM 接收端无任何相位补偿电路，若控制器输出边沿对齐写波形，DQS 边沿踩 DQ 跳变沿，采样寄存器会持续采集亚稳态信号，无法满足 tDS 建立时间、tDH 保持时间规格；高速高频场景下时序违例不可修复，内存完全无法工作。若要支持边沿对齐写波形，每片 DRAM 必须集成训练与相位偏移电路，回到 3.1 所述成本、功耗、频率劣势，违背 DRAM 产品设计初衷。
4.2 读侧边沿对齐是 DRAM 硬件的不可更改固有特性
DRAM 存储阵列读出数据后，内部单一时钟分支同步驱动 DQ 与 DQS 输出缓冲，二者同步翻转是模拟电路天然结果；DRAM 厂商无法在不增加额外模拟延时模块的前提下，原生输出中心对齐读波形，硬件架构无优化空间。
4.3 不对称时序是系统层面全局最优折中方案
整套 DDR 系统采用 "读边沿对齐（简化 DRAM 输出电路）+ 写中心对齐（简化 DRAM 接收采样逻辑）" 的不对称架构，实现分层分工：
- DRAM 仅负责最简 IO 输出 / 输入，压缩成本功耗；
- 控制器承载全部相位补偿、均衡训练逻辑，统一处理高速时序偏差；
- 读写两套对齐规则配合 Read Training/Write Training，在不牺牲内存带宽、最高频率的前提下，平衡芯片成本、功耗、时序稳定性三大指标；若强制统一读写时序，要么 DRAM 硬件成本翻倍，要么系统最高运行频率大幅下降，均无法满足消费级、工业级内存产品量产需求。
五、总结
- 时序规范：DRAM 读操作 DQ/DQS 边沿对齐、写操作 DQ/DQS 中心对齐，由 JEDEC 标准统一约束，根源为 DRAM 输入输出电路无内置相位调节单元；
- 读侧 1/4UI 延迟：原生边沿对齐波形采样点落在数据跳变区，控制器延后 DQS 1/4UI 将采样沿移至 DQ 窗口中心；仅调 DQS 不调 DQ、仅延后不提前是模拟电路、成本、数据正确性三重约束下的唯一可行方案；写操作控制器可直接输出中心对齐波形，无需接收侧二次相位偏移；
- 补偿功能放置控制器：DRAM 追求低成本低功耗，无法承载 DLL 与训练电路；控制器作为主设备可分摊硬件成本，适配多颗粒驱动场景；
- 不统一为全边沿对齐：DRAM 接收端无校准能力，边沿对齐写波形会造成时序违例；读侧边沿对齐是 DRAM 内部电路固有输出特性，无法原生修改，不对称时序架构是内存系统成本、性能、功耗综合最优设计。
