相关介绍
Ultralytics 简介
Ultralytics 基于多年的计算机视觉和人工智能基础研究，创建了最先进的 (SOTA) YOLO 模型。我们的模型不断更新性能和灵活性，快速、准确且易于使用。他们擅长对象检测、跟踪、实例分割、语义分割、图像分类和姿势估计任务。
前提条件
- 熟悉Python、Pytorch
实验环境
bash
Package Version
------------------------ ------------
Python 3.11.8
absl-py 2.4.0
accelerate 1.13.0
annotated-doc 0.0.4
anyio 4.13.0
calflops 0.3.2
certifi 2026.4.22
charset-normalizer 3.4.7
click 8.3.3
colorama 0.4.6
contourpy 1.3.3
cycler 0.12.1
filelock 3.29.0
flatbuffers 25.12.19
fonttools 4.62.1
fsspec 2026.4.0
grpcio 1.80.0
h11 0.16.0
hf-xet 1.5.0
httpcore 1.0.9
httpx 0.28.1
huggingface_hub 1.14.0
idna 3.15
Jinja2 3.1.6
kiwisolver 1.5.0
Markdown 3.10.2
markdown-it-py 4.2.0
MarkupSafe 3.0.3
matplotlib 3.10.9
mdurl 0.1.2
ml_dtypes 0.5.0
mpmath 1.3.0
networkx 3.6.1
numpy 1.26.4
nvidia-cublas-cu12 12.8.3.14
nvidia-cuda-cupti-cu12 12.8.57
nvidia-cuda-nvrtc-cu12 12.8.61
nvidia-cuda-runtime-cu12 12.8.57
nvidia-cudnn-cu12 9.7.1.26
nvidia-cufft-cu12 11.3.3.41
nvidia-cufile-cu12 1.13.0.11
nvidia-curand-cu12 10.3.9.55
nvidia-cusolver-cu12 11.7.2.55
nvidia-cusparse-cu12 12.5.7.53
nvidia-cusparselt-cu12 0.6.3
nvidia-nccl-cu12 2.26.2
nvidia-nvjitlink-cu12 12.8.61
nvidia-nvtx-cu12 12.8.55
onnx 1.19.0
onnxruntime-gpu 1.26.0
onnxslim 0.1.94
opencv-python 4.6.0.66
packaging 26.2
pillow 12.2.0
pip 24.0
polars 1.40.1
polars-runtime-32 1.40.1
protobuf 7.34.1
psutil 7.2.2
pycocotools 2.0.11
Pygments 2.20.0
pyparsing 3.3.2
python-dateutil 2.9.0.post0
PyYAML 6.0.3
regex 2026.5.9
requests 2.34.1
rich 15.0.0
safetensors 0.7.0
scipy 1.16.0
setuptools 65.5.0
shellingham 1.5.4
six 1.17.0
sympy 1.14.0
tabulate 0.10.0
tensorboard 2.20.0
tensorboard-data-server 0.7.2
tokenizers 0.22.2
torch 2.7.1+cu128
torchaudio 2.7.1+cu128
torchvision 0.22.1+cu128
tqdm 4.67.3
transformers 5.8.1
triton 3.3.1
typer 0.25.1
typing_extensions 4.15.0
ultralytics 8.4.58
ultralytics-thop 2.0.19
urllib3 2.7.0
Werkzeug 3.1.8SpatialAttention（空间注意力模块）
SpatialAttention 是一种轻量级的空间注意力机制，它通过聚合通道维度的统计信息（均值 和 最大值 ）生成空间注意力图，从而对特征图的不同空间位置进行加权。该模块源自 CBAM（Convolutional Block Attention Module）中的空间注意力子模块，旨在突出对当前任务重要的空间区域，抑制无关背景。
代码实现
python
import cv2
import math
import torch
import numpy as np
import matplotlib.pyplot as plt
from torch import nn
class SpatialAttention(nn.Module):
"""Spatial-attention module for feature recalibration.
Applies attention weights to spatial dimensions based on channel statistics.
Attributes:
cv1 (nn.Conv2d): Convolution layer for spatial attention.
act (nn.Sigmoid): Sigmoid activation for attention weights.
"""
def __init__(self, kernel_size=7):
"""Initialize Spatial-attention module.
Args:
kernel_size (int): Size of the convolutional kernel (3 or 7).
"""
super().__init__()
assert kernel_size in {3, 7}, "kernel size must be 3 or 7"
padding = 3 if kernel_size == 7 else 1
self.cv1 = nn.Conv2d(2, 1, kernel_size, padding=padding, bias=False)
self.act = nn.Sigmoid()
def forward(self, x):
"""Apply spatial attention to input tensor.
Args:
x (torch.Tensor): Input tensor.
Returns:
(torch.Tensor): Spatial-attended output tensor.
"""
return x * self.act(self.cv1(torch.cat([torch.mean(x, 1, keepdim=True), torch.max(x, 1, keepdim=True)[0]], 1)))功能
- 空间信息聚合 ：对输入特征图
x（形状[B, C, H, W]）在通道维度上分别计算 均值 和 最大值 ，得到两个形状为[B, 1, H, W]的特征图，代表每个空间位置的通道统计特性。 - 空间权重生成 ：将两个统计特征图在通道维度拼接（
[B, 2, H, W]），通过一个卷积层（核大小可选 3 或 7）生成单通道的空间注意力图，再经过 Sigmoid 激活，将权重映射到(0,1)区间。 - 特征重标定：将生成的注意力权重与原始特征图逐元素相乘（广播到每个通道），突出重要空间区域，抑制不相关区域。
初始化参数
| 参数 | 类型 | 说明 |
|---|---|---|
kernel_size |
int | 卷积核大小，仅支持 3 或 7（默认 7） |
- 核大小 7 通常用于较大感受野，捕捉更广的上下文信息；核大小 3 则更注重局部细节。
- 填充值根据核大小自动设置（核 7 用填充 3，核 3 用填充 1），确保输出空间尺寸与输入一致。
前向方法
forward(x)：输入x（形状[B, C, H, W]），输出x * attention，其中attention形状为[B, 1, H, W]，经过广播逐元素相乘。
使用示例
python
if __name__ == '__main__':
torch.manual_seed(42) # 固定种子，确保每次运行初始化相同
# 1. 读取图像
img_path = "cat_640x640.png"
img_bgr = cv2.imread(img_path)
if img_bgr is None:
raise FileNotFoundError(f"图片 {img_path} 不存在！")
# 2. 转为张量 (1,3,640,640)
img_rgb = cv2.cvtColor(img_bgr, cv2.COLOR_BGR2RGB)
img_tensor = torch.from_numpy(img_rgb).float().permute(2, 0, 1).unsqueeze(0)
# 3. 创建 SpatialAttention 模块（默认核大小7）
sa = SpatialAttention(kernel_size=7)
# 4. 前向传播
with torch.no_grad():
out = sa(img_tensor)
# 获取注意力权重（即 self.cv1 输出后的 Sigmoid）
pooled = torch.cat([torch.mean(img_tensor, 1, keepdim=True),
torch.max(img_tensor, 1, keepdim=True)[0]], 1)
attention = sa.act(sa.cv1(pooled)) # [1, 1, 640, 640]
print("输出形状:", out.shape) # torch.Size([1, 3, 640, 640])
print("注意力图形状:", attention.shape) # [1, 1, 640, 640]
# 5. 可视化：原图、注意力热力图、加权后的特征图（取第一个通道）
attn_map = attention[0, 0, :, :].cpu().numpy()
# 归一化到 [0,1] 便于显示
attn_map = (attn_map - attn_map.min()) / (attn_map.max() - attn_map.min() + 1e-8)
# 加权后的输出通道0
feat_map = out[0, 0, :, :].cpu().numpy()
feat_map = (feat_map - feat_map.min()) / (feat_map.max() - feat_map.min() + 1e-8)
plt.figure(figsize=(12, 5))
plt.subplot(1, 3, 1)
plt.imshow(cv2.cvtColor(img_bgr, cv2.COLOR_BGR2RGB))
plt.title("Original")
plt.axis("off")
plt.subplot(1, 3, 2)
plt.imshow(attn_map, cmap='hot')
plt.title("Spatial Attention Map")
plt.axis("off")
plt.subplot(1, 3, 3)
plt.imshow(feat_map, cmap='gray')
plt.title("Weighted Feature (Ch0)")
plt.axis("off")
plt.tight_layout()
plt.savefig("spatial_attention_output.png", dpi=150)
# plt.show()

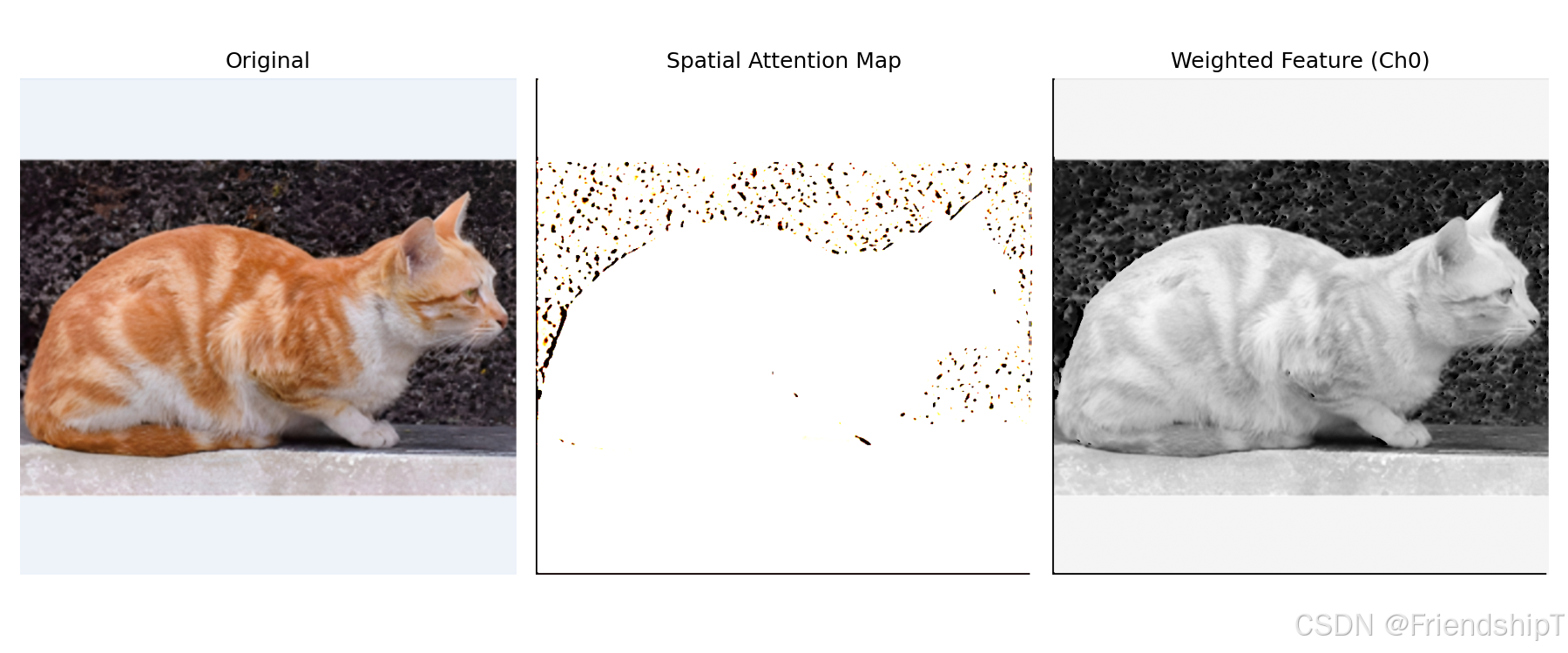

print("可视化已保存为 spatial_attention_output.png")输出示例：
输出形状: torch.Size([1, 3, 640, 640])
注意力图形状: torch.Size([1, 1, 640, 640])

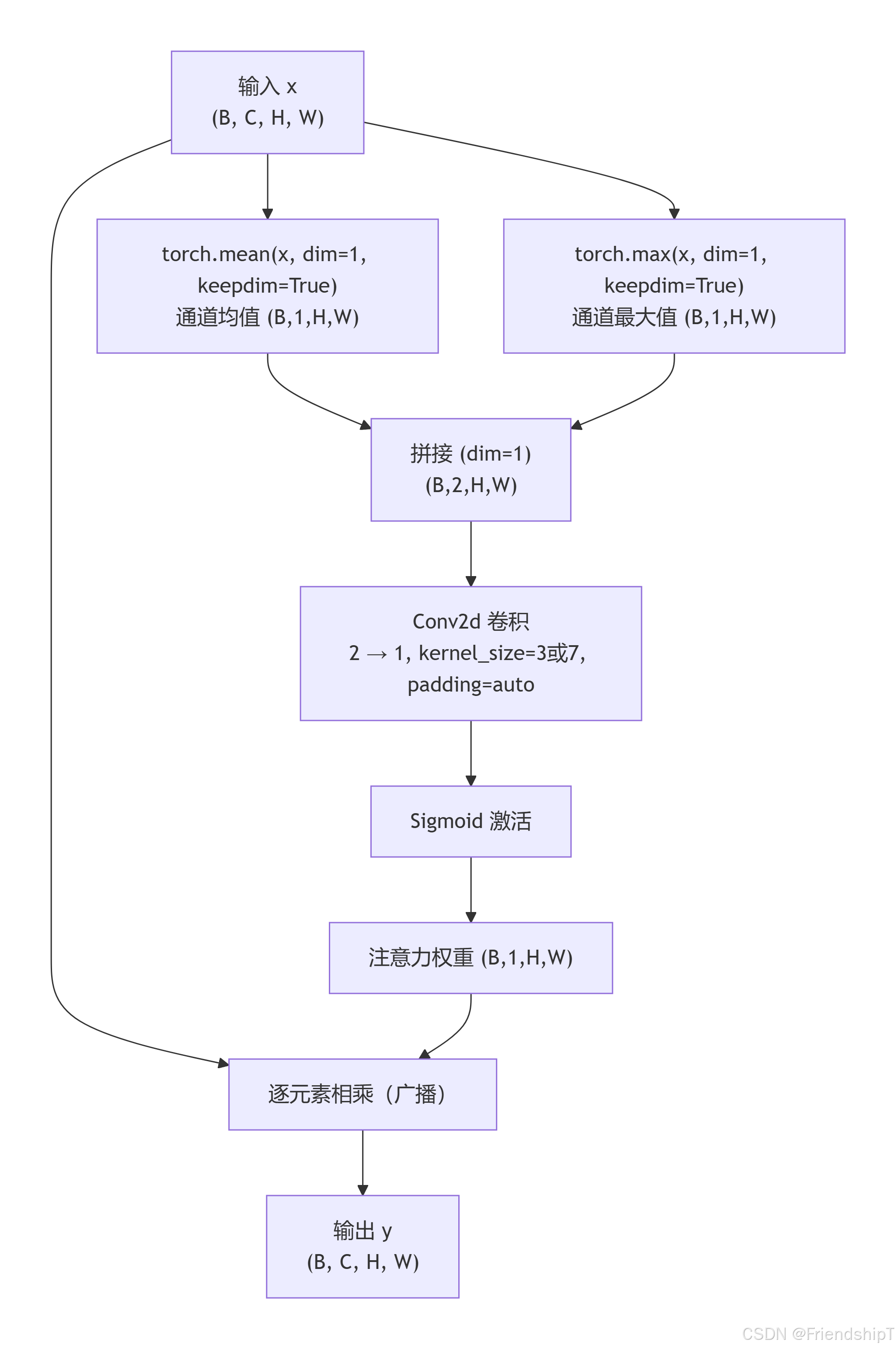

可视化已保存为 spatial_attention_output.png流程示意图
代码解读
__init__ 方法
- 核大小限制：仅允许 3 或 7，因为 CBAM 原论文中推荐这两种尺寸，在性能和精度间取得平衡。
- 填充计算 ：
padding = 3 if kernel_size == 7 else 1，确保输出尺寸与输入相同。 - 卷积层 ：
nn.Conv2d(2, 1, kernel_size, padding=padding, bias=False)，输入通道为 2（拼接后的统计图），输出通道为 1，无偏置。 - 激活函数 ：
nn.Sigmoid()，将权重映射到(0,1)区间。
forward 方法
torch.mean(x, 1, keepdim=True)：在通道维度求均值，输出[B, 1, H, W]。torch.max(x, 1, keepdim=True)[0]：在通道维度求最大值（取第一个返回值，即数值，忽略索引），输出[B, 1, H, W]。torch.cat([...], 1)：在通道维拼接，得到[B, 2, H, W]。- 卷积 + Sigmoid 得到空间注意力图。
- 与原图
x逐元素相乘，输出加权后的特征图。
注意事项
- 输入通道数不限：该模块可接受任意通道数的特征图，因为它在通道维度进行聚合（均值和最大值），不依赖于具体通道数。
- 无 BN 和激活：卷积层无偏置且无 BN，可即插即用，适合嵌入现有网络。
- 空间尺寸不变：输出特征图的空间尺寸与输入完全相同，便于跳跃连接或残差结构。
- 核大小的选择：核 7 感受野更大，适合捕捉全局结构；核 3 更注重局部细节。可根据任务和特征图大小调整。
- 与通道注意力的区别：通道注意力关注"哪些通道重要"，空间注意力关注"哪些位置重要"，二者可互补，组成 CBAM 模块。
优缺点
优点
- 轻量高效 ：仅增加一个卷积层（2→1），参数量约为
2 * kernel_size²，计算开销小。 - 即插即用：可插入任何 CNN 层之后，无需修改网络结构。
- 可解释性强：注意力热力图可直观显示模型关注的空间区域，有助于可视化分析。
- 通用性好：适用于分类、检测、分割等多种任务，被大量实验验证有效。
缺点
- 聚合方式单一：仅使用均值和最大值，可能丢失其他统计信息（如方差、中位数），对某些场景不够全面。
- 空间固定：核大小固定，不能自适应调整感受野；对于尺度变化较大的目标，可能不够灵活。
- 与通道注意力组合开销：若同时使用通道和空间注意力（CBAM），会增加一定计算量和显存占用。
- 训练初期易不稳定：由于权重随机初始化，空间注意力图可能噪声较大，需配合适当的正则化。
在 YOLO 等模型中，SpatialAttention 可嵌入骨干网络（如 C2f 之后）或特征金字塔中，以增强模型对空间位置的敏感性。建议在深层特征图使用核大小 7，浅层使用核大小 3，兼顾感受野与细节。
参考文献
1 https://docs.ultralytics.com/
2 https://github.com/ultralytics/ultralytics.git
