大家好。在OrCAD封装库或原理图符号的绘制过程中，有时需要创建一些非标准形状的图形元素------例如用于标识特定功能的实心三角、圆点或自定义图形。这些图形如果仅靠线条绘制，视觉效果不够突出，且无法满足某些特定标注需求。通过 【Place Polyline】 工具配合 Fill Style（填充样式） 设置，可以轻松绘制出实心图形，增强符号的表达力。
本次分享将演示如何在OrCAD中快速绘制实心符号。以下是关键步骤总结：
一：新建或打开库文件
- 在工程管理器中新建一个库文件（.olb），或打开已有的库文件进入符号编辑模式。
二：绘制图形轮廓
-
单击右侧快捷工具栏中的 【Place Polyline】（绘制折线/多边形）工具。
-
在绘制区域点击鼠标左键确定起始点，依次点击确定各顶点位置。
-
按住 Shift 键可以绘制任意角度的线段（便于精确控制方向）。
-
最后将终点与起始点闭合，形成一个封闭的多边形区域（如三角形）。
三：填充实心样式
-
选中刚绘制的多边形图形。
-

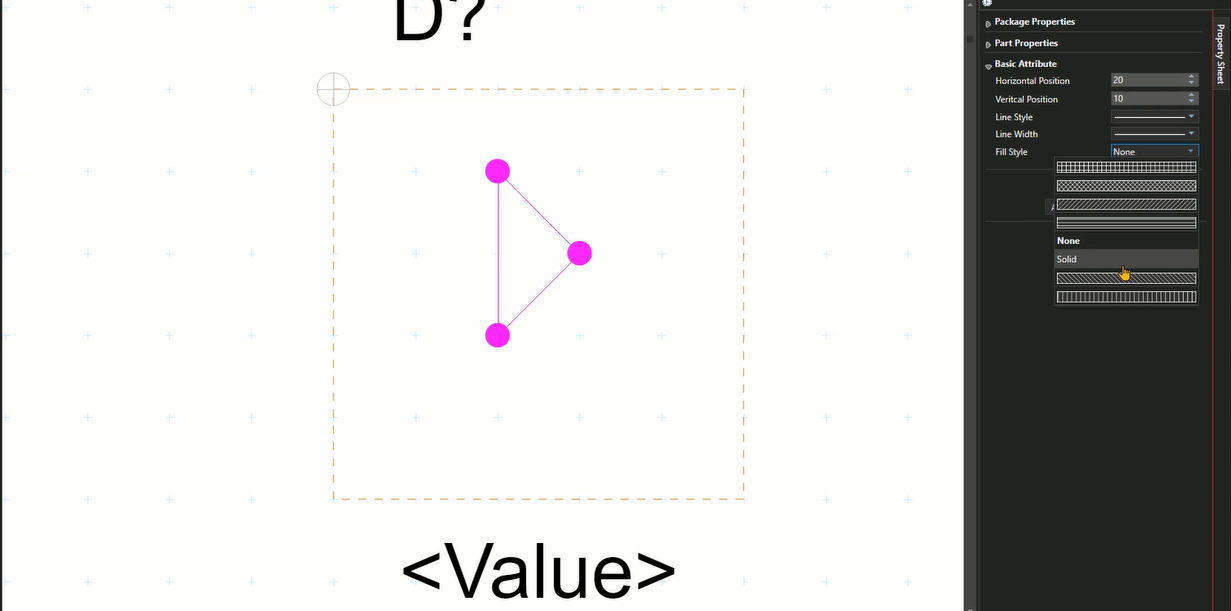

在右侧属性栏 【Basic Attribute】 中找到 【Fill Style】 选项。
-
将其从默认的 【Transparent】 （透明）或 【Hollow】 （空心）改为 【Solid】（实心填充）。
-
图形即被填充为实心效果。
通过以上三步，即可快速完成实心符号的绘制。
