网络层安全

网络层安全

为啥要有网络层安全IPSec

TLS 很强，但它不是万能的

TLS 主要保护的是传输层以上的数据，比如 HTTP 内容。

但它通常不隐藏 IP 地址，所以别人还是能知道：

你在和哪个服务器通信

通信双方是谁

一些流量模式信息

而 IPSec 是在网络层干活，所以它更"底层"，覆盖范围更大。

网络层机密性

发送方对 IP datagram 的 payload 加密；这个 payload 里可以是 TCP、UDP、ICMP 等；实现位置在传输层下面，所以对更高层透明；因此它能对"所有上层数据"提供一种 blanket coverage

不管上面跑的是网页、邮件、P2P、还是 TCP SYN，到了 IP 层，统统都能一起保护。

这就是它和 TLS 的最大思维差别：

• TLS：保护某个应用连接
• IPSec：保护一整类 IP 通信

VPN

VPN 的动机是：机构想要私有网络，但专线、路由器、链路、DNS 基础设施都很贵，于是把办公点之间的流量放到公共互联网传，但在进入公网前先加密，使其逻辑上和其他流量隔离。

VPN本质是在公网传输，但让数据看起来像走自己家的私网通道。

IPSec 提供哪些安全服务？

1. 机密性：别人看不懂内容
2. 完整性：别人改了你能发现
3. 源认证：确认数据确实来自预期对端
4. 抗重放：旧包不能反复拿来骗你

两种模式：

1. Transport Mode
   • 保护 IP payload
   • 原始 IP header 不加密
2. Tunnel Mode
   • 整个原始 IP 包都被封装
   • 外面再加一个新的 IP header

Transport mode

只保护负载，不保护原 IP 头。

原包大概是：[原IP头][TCP/UDP头+数据]

用了 transport mode 后，大概变成：[原IP头][IPSec头][被保护的TCP/UDP头+数据]

别人仍然能看到源 IP和目的 IP，但看不到里面的传输层数据内容。

Tunnel mode

把整个原始 IP 包塞进一个新包里。

原包：

[原IP头][原payload]

隧道模式后：

[新IP头][IPSec头][原IP头][原payload][一些尾巴]

这样公网只看到：

• 外层新 IP 头
• 看不到里面真正通信双方的原始 IP 头

两种格式 AH 和 ESP

1. ESP 支持 confidentiality、integrity、source authentication
2. AH 支持 integrity、source authentication

AH : Authentication Header

它干的主要是：

• 验证完整性
• 验证来源

但 不负责加密内容。

所以它不能提供机密性。

ESP : Encapsulating Security Payload

它是现在更主流的那个，因为它能：

• 加密
• 做完整性保护
• 做来源认证

AH 提供完整性、源认证。ESP 还额外提供加密

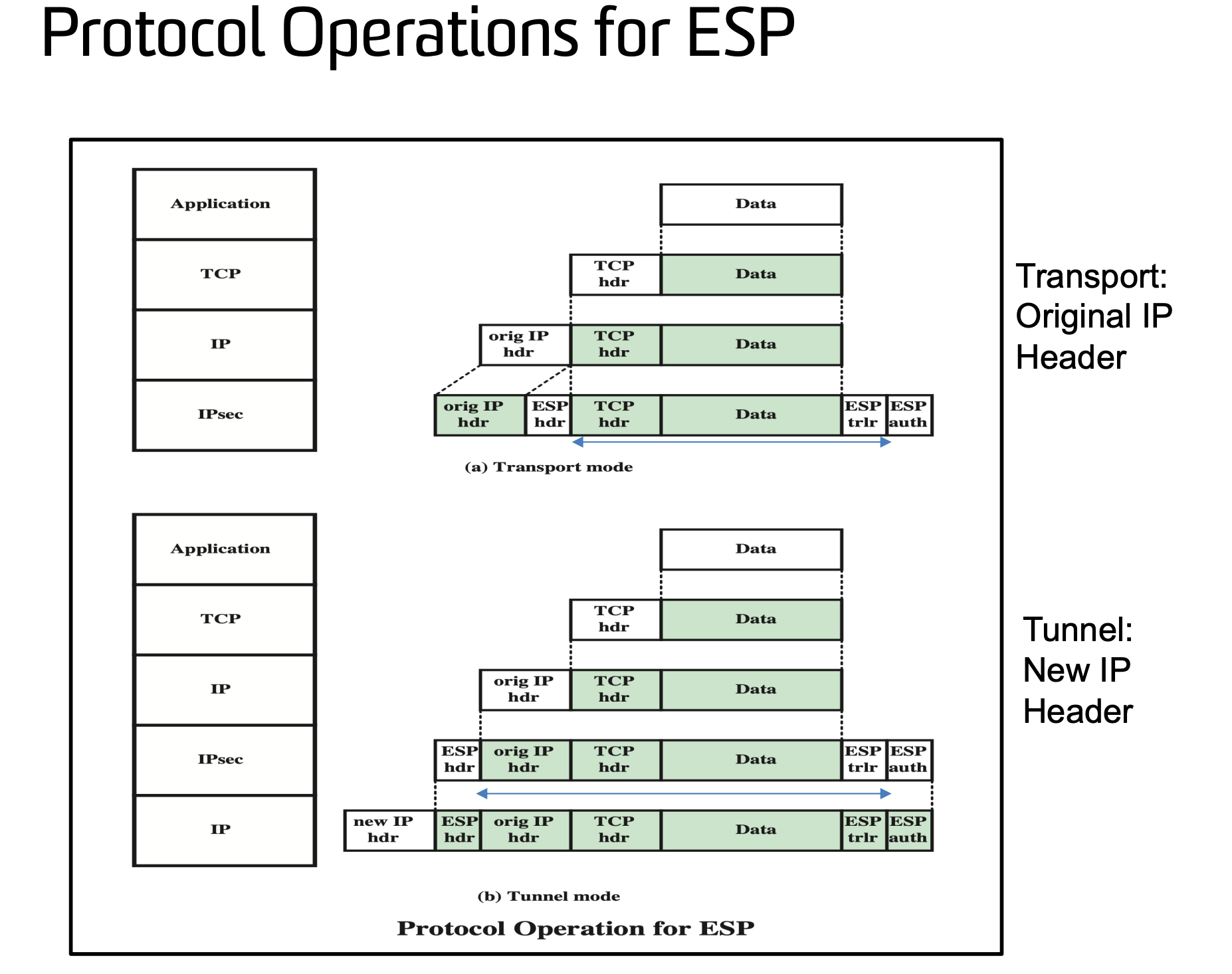

Transport Mode（上半部分）

数据从上往下走，到IPSec层时，ESP直接插在原始IP头后面：

orig IP hdr | ESP hdr | TCP hdr | Data | ESP trlr | ESP auth

关键点：IP头不动，ESP只加密/保护IP头后面的payload（TCP头+数据）。蓝色箭头标的就是被ESP加密的范围。

适用场景：两台主机之间直接通信，比如你的电脑直连服务器。

Tunnel Mode（下半部分）

ESP把整个原始IP包 （包括orig IP hdr）都包进去加密，然后外面再套一个全新的IP头：

new IP hdr | ESP hdr | orig IP hdr | TCP hdr | Data | ESP trlr | ESP auth

关键点：原始IP头也被加密了，外面的new IP hdr是网关的地址。蓝色箭头范围更大，连原始IP头都在加密区内。

SA : Security Associatio

SA 不是"协议本身"

它更像是：

一条已经谈好的安全规则记录。

比如"从 R1 发到 R2 的流量，应该用 AES 加密、用某个 HMAC 算法校验、用哪个 key、SPI 是多少......"

为什么 SA 是单向的？

这点很多人第一次都会懵。

A → B 是一条 SA B → A 还得再来一条 SA

因为：

• 序列号各管各的
• 密钥也可能不同
• 参数也可能不同

所以双向通信通常至少要两条 SA。

SAD : Security Association Database

它就是：

存 SA 的数据库。

发送时：发送端去 SAD 里查：这个包该怎么处理？

接收时：

1. 接收端看包里的 SPI
2. 用 SPI 去索引 SAD
3. 找到对应 SA
4. 按这条 SA 的规则解密/验完整性/验认证

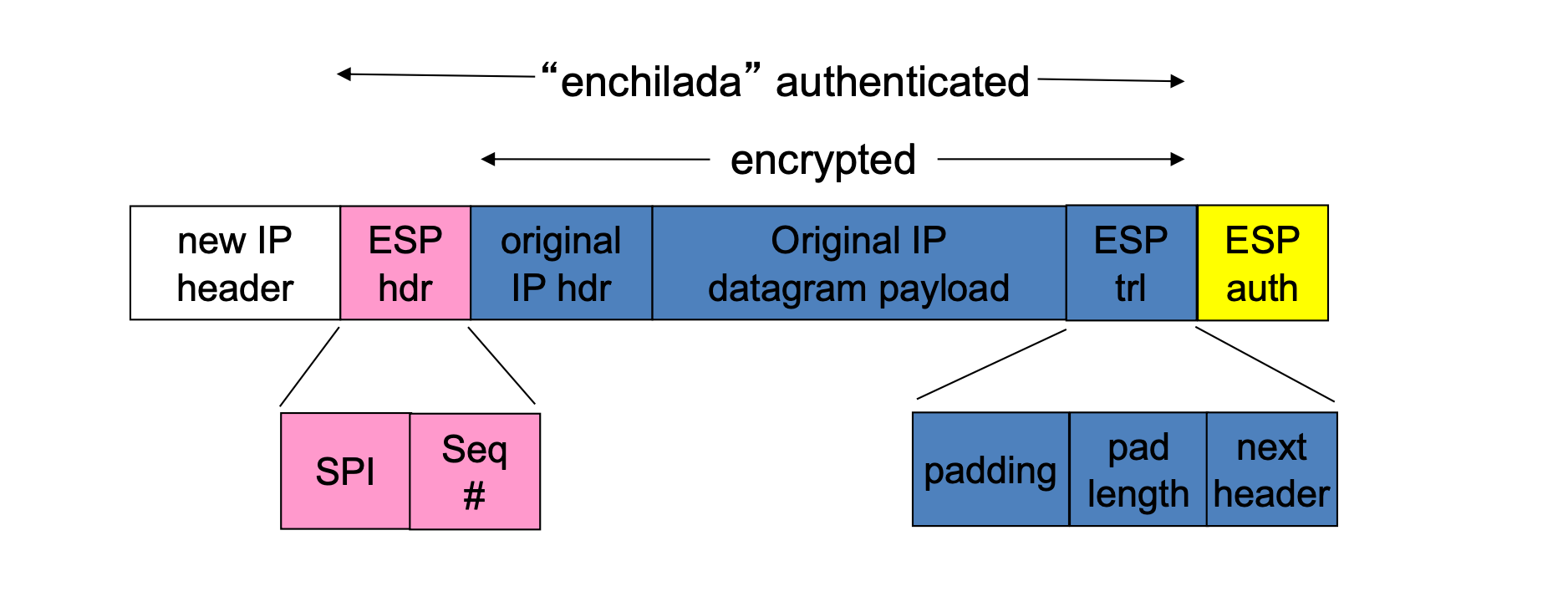

Tunnel + ESP 的包

ESP header

有两个关键字段：

• SPI：告诉接收方该去 SAD 里找哪条 SA
• Sequence number：防重放攻击

ESP trailer

• padding：给分组密码对齐用
• next header：告诉里面原始上层是什么，比如原来是 IP / TCP / UDP 之类

ESP auth

这是认证值，课件说 MAC 用共享密钥创建，典型就是 HMAC。

发送端怎么把普通包变成 IPSec 包？

1. 在原 datagram 后面加 ESP trailer
2. 按 SA 指定算法和 key 对结果加密
3. 在前面再加 ESP header
4. 对整个 enchilada 计算认证 MAC
5. 把 MAC 加到后面
6. 最外面再加一个全新的 IP header

SPD : Security Policy Database

这个不是"怎么做"，而是"要不要做"。

• SPD ：决定 what to do
• SAD ：决定 how to do it
