基于 Arthas 的多集群在线诊断系统设计与实现

当你的 Java 应用散落在十几个 Kubernetes 集群里，线上突然出了问题，你会怎么做？SSH 登录？跳板机？还是一个个 kubectl exec？

Arthas 是阿里巴巴开源的 Java 应用诊断利器，几乎成了 Java 开发者的"线上救命稻草"。但在云原生时代，微服务分散在多个隔离的 K8s 集群中，传统的"登录主机 → 执行 arthas"的方式面临三大难题：

1. 1. 网络不通：业务集群在隔离网络中，运维人员无法直接 SSH 登录
2. 2. 安全失控：谁连了哪台机器？执行了什么命令？完全没有审计
3. 3. 效率低下：集群多、应用多，逐个 kubectl exec 费时费力

本文将完整介绍我们如何设计并实现一个统一的 Arthas 在线诊断平台，打通跨集群、免登录、全审计的 Java 诊断全链路，并深入剖析背后的核心代码实现。

---

一、我们到底要做什么？

1.1 一句话概括

在管理集群（A 集群）部署一个管理端，通过 Agent 代理组件接管各业务集群（B/C/...集群），运维人员在 Web 页面选择目标 Pod，点击"连接终端"，即可获得一个完整的 Arthas 交互式终端------全程无需 SSH，无需 kubectl，所有操作有审计。

1.2 控制平面与数据平面分离

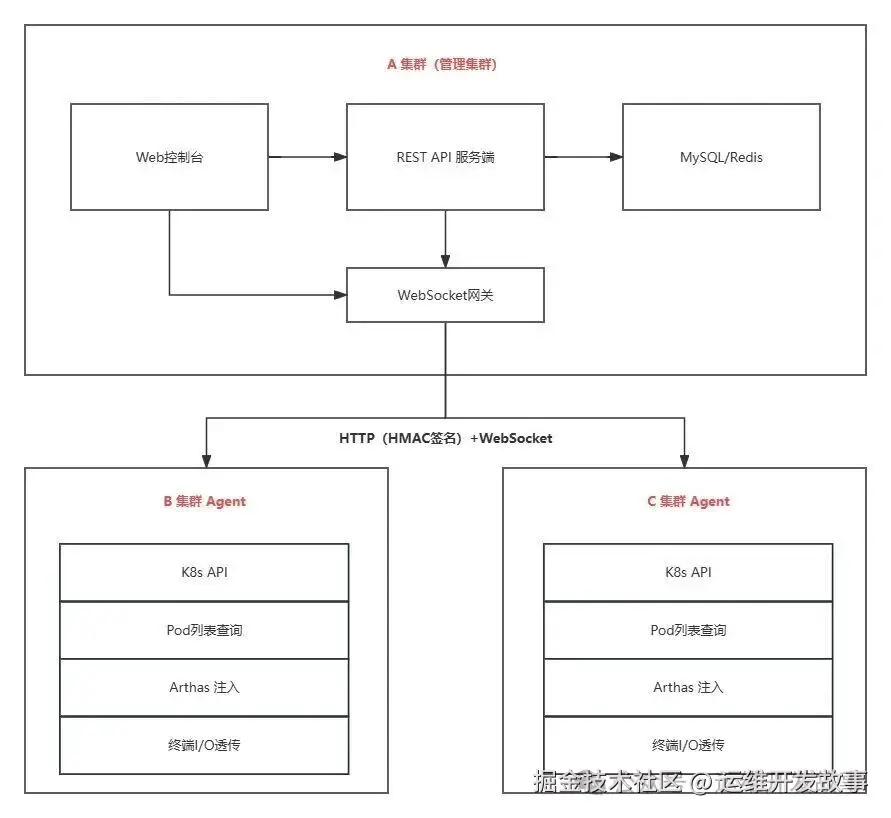

整个平台采用经典的 控制平面（Master）+ 数据平面（Agent） 架构：

e943f73bf366d8c345c55a9963485932 MD5

Master（管理端后端） 的核心职责：

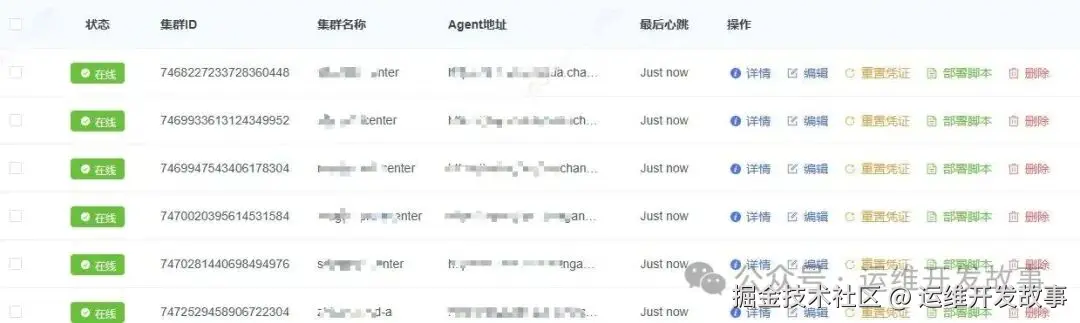

• • 集群注册与凭证管理
• • 通过 HMAC 签名的 HTTP 请求与 Agent 通信（资源查询）
• • 通过 WebSocket 隧道进行终端 I/O 透传

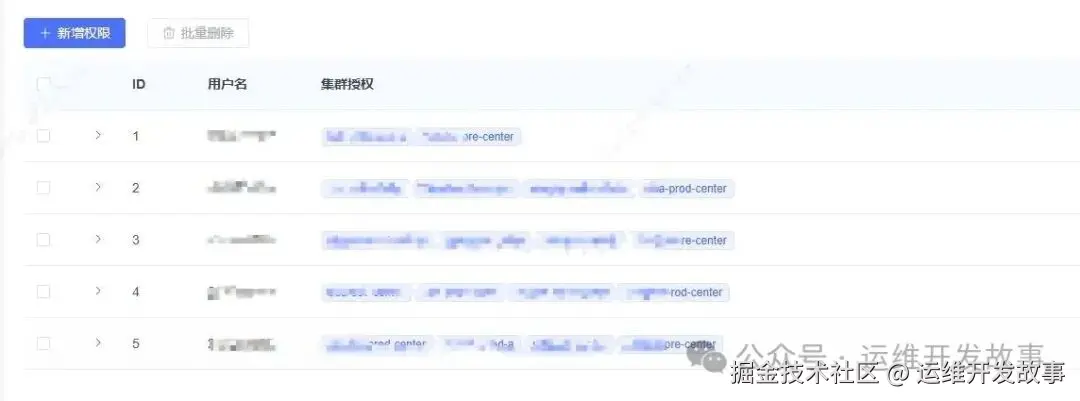

• • 三级 RBAC 权限控制（集群 → 命名空间 → 工作负载）
• • 心跳监控与审计日志

Agent（业务集群代理） 的核心职责：

• • 暴露 HTTP API（查询 Namespace / Deployment / Pod / Container）
• • 执行 Arthas 下载与 JVM Attach
• • 建立终端 WebSocket 双向流
• • 仅持有本集群的只读 K8s ServiceAccount Token

---

二、技术栈与代码结构

后端基于 Go + Gin 框架（gin-vue-admin 脚手架），前端基于 Vue 3 + Element Plus + xterm.js。核心代码结构如下：

server/
├── model/diagPlatform/           # 数据模型层
│   ├── diag_cluster.go           # 集群配置模型
│   └── diag_permission_rule.go   # 权限规则模型（三级授权）
├── service/diagPlatform/         # 业务逻辑层
│   └── diag_cluster.go           # 集群 CRUD、凭证管理、部署脚本生成
├── service/agent/                # Agent 通信层
│   └── http_client.go            # HMAC 签名 HTTP 客户端
├── core/websocket/               # WebSocket 核心引擎
│   ├── handler.go                # Agent 连接处理器（握手 + 消息分发）
│   ├── pool.go                   # 连接池管理（sync.Map 双索引）
│   ├── client.go                 # Master→Agent 的 WebSocket 客户端
│   ├── redis_routing.go          # Redis 路由表（多节点扩展）
│   ├── auth/handshake.go         # 挑战-响应认证协议
│   └── streaming/streaming.go    # 终端会话管理器（I/O 双向透传）
├── model/websocket/message.go    # WebSocket 消息协议定义
├── api/v1/diagPlatform/          # API 控制器
│   ├── diag_cluster.go           # 集群管理 API
│   ├── websocket.go              # 诊断操作 API（资源查询 + 连接信息）
│   └── diag_permission_rule.go   # 权限管理 API
├── router/diagPlatform/          # 路由注册
└── task/cluster_heartbeat_monitor.go  # 心跳监控定时任务

---

三、三道防线

在线诊断平台最敏感的问题不是"能不能连通"，而是"会不会被滥用"。我们从凭证管理、双向认证、传输加密三个层面构建了纵深防御体系。

3.1 第一道防线：预注册凭证机制

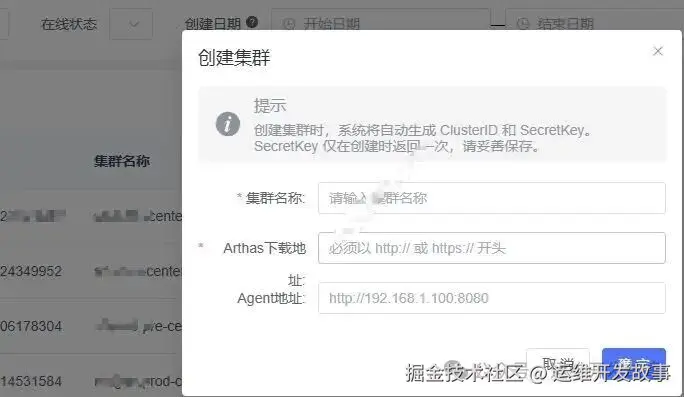

放弃"客户端自主注册"的模式，采用管理端预生成，Agent 持证上岗。管理员在 UI 创建集群时，系统自动生成凭证：

// service/diagPlatform/diag_cluster.go
func(dcService *DiagClusterService) CreateDiagCluster(dc *diagPlatform.DiagCluster) (plaintextSecretKey string, err error) {
// 1. 生成集群唯一标识（Snowflake 算法，有序且全局唯一）
    dc.ClusterId = utils.GenerateClusterID()

// 2. 生成 32 字节强随机凭证（crypto/rand）
    plaintextSecretKey = utils.GenerateSecretKey()

// 3. bcrypt 哈希存储（抗彩虹表，用于 Agent→Master 握手验证）
    dc.SecretHash = utils.BcryptHash(plaintextSecretKey)

// 4. AES 加密存储明文（用于 Master→Agent 的 HMAC 签名）
    encryptedSecretKey, err := utils.Encrypt([]byte(plaintextSecretKey))
    dc.SecretKeyEncrypted = encryptedSecretKey

// 5. 初始状态为离线
    onlineStatus := 0
    dc.OnlineStatus = &onlineStatus

    err = global.GVA_DB.Create(dc).Error
return plaintextSecretKey, err  // 明文凭证仅在创建时返回一次！
}

凭证生成的底层实现：

// utils/credential.go
funcGenerateSecretKey()string {
    randomBytes := make([]byte, 32)
if _, err := rand.Read(randomBytes); err != nil {
panic("failed to generate random secret key: " + err.Error())
    }
return base64.StdEncoding.EncodeToString(randomBytes)
}

关键设计：

• • 明文 SecretKey 仅在创建时返回一次，后续永远不可查询
• • 数据库中同时存储 SecretHash（bcrypt）和 SecretKeyEncrypted（AES），前者用于验证，后者用于 Master→Agent 签名
• • API 层强制禁止手动输入 ClusterId 和 SecretKey

// api/v1/diagPlatform/diag_cluster.go ------ 安全校验
if dc.ClusterId != "" {
    response.FailWithMessage("禁止手动输入 ClusterId，系统将自动生成", c)
return
}
if dc.SecretHash != "" {
    response.FailWithMessage("禁止手动输入凭证，系统将自动生成 SecretKey", c)
return
}

凭证重置功能让旧 Agent 立即失效（重置后新 SecretKey 覆盖旧值，旧 Agent 的 HMAC 签名将无法通过验证）。

3.2 第二道防线：挑战-响应握手协议

Agent 连接 Master 的 WebSocket 隧道时，执行挑战-响应握手协议，防止重放攻击和中间人攻击：

Master                              Agent
  │                                    │
  │  ◄──── WebSocket Connect ──────────│  携带 ClusterID
  │                                    │
  │──── Challenge (16字节随机码) ──────►│  30秒过期
  │                                    │
  │  ◄──── HMAC-SHA256 Response ───────│  HMAC(SecretKey, Challenge)
  │                                    │
  │──── 验证 bcrypt(Response, Hash) ──►│  验证通过，返回 SessionID
  │                                    │

核心实现：

// core/websocket/auth/handshake.go

// 生成 16 字节随机挑战码
funcGenerateChallenge() (string, error) {
    randomBytes := make([]byte, ChallengeLength)  // 16 bytes
if _, err := rand.Read(randomBytes); err != nil {
return"", err
    }
return base64.StdEncoding.EncodeToString(randomBytes), nil
}

// Master 验证 Agent 的响应
func(hm *HandshakeManager) VerifyResponse(clusterID, response string) (*diagPlatform.DiagCluster, error) {
    state, ok := hm.pendingHandshakes[clusterID]
// 挑战码 30 秒过期，防止重放攻击
if time.Now().After(state.ExpiresAt) {
delete(hm.pendingHandshakes, clusterID)
returnnil, ErrChallengeExpired
    }
// 使用 bcrypt 校验响应（时序安全）
if !utils.BcryptCheck(response, state.ClusterInfo.SecretHash) {
delete(hm.pendingHandshakes, clusterID)
returnnil, ErrInvalidResponse
    }
return state.ClusterInfo, nil
}

安全特性：

• • 每次连接生成唯一挑战码，30 秒过期
• • 使用 crypto/rand 生成强随机数
• • bcrypt 内置 salt，无需额外存储
• • 过期的握手状态会被定时清理

3.3 第三道防线：HMAC 请求签名

Master 向 Agent 发送 HTTP 请求（如查询 Pod 列表）时，每个请求都携带 HMAC-SHA256 签名：

// service/agent/http_client.go

funcSignRequest(method, path string, body []byte, secretKey string) (timestamp, signature string) {
    timestamp = fmt.Sprintf("%d", time.Now().Unix())

// 请求体的 SHA-256 摘要
    bodyHashSum := sha256.Sum256(body)
    bodyHashHex := hex.EncodeToString(bodyHashSum[:])

// 签名串：时间戳\n方法\n路径\n体摘要
    signingString := fmt.Sprintf("%s\n%s\n%s\n%s", timestamp, method, path, bodyHashHex)

// HMAC-SHA256 计算签名
    mac := hmac.New(sha256.New, []byte(secretKey))
    mac.Write([]byte(signingString))
    signature = hex.EncodeToString(mac.Sum(nil))

return timestamp, signature
}

签名通过 HTTP 头 X-Timestamp 和 X-Signature 传递，Agent 端校验通过后才处理请求。健康检查路径（/health）豁免签名，保证心跳探测不受影响。

---

四、WebSocket 隧道引擎

4.1 消息协议设计

Master 与 Agent 之间的通信使用统一的 JSON 帧格式，支持四种消息类型：

// model/websocket/message.go

const (
    MsgTypeREQ       = "REQ"// 请求消息，等待响应
    MsgTypeRSP       = "RSP"// 响应消息，匹配 msg_id
    MsgTypeSTREAM    = "STREAM"// 流式数据，终端 I/O
    MsgTypeHEARTBEAT = "HEARTBEAT"// 心跳消息，维持连接
)

type Message struct {
    Header MessageHeader `json:"header"`
    Body   MessageBody   `json:"body"`
}

type MessageHeader struct {
    MsgID     string`json:"msg_id"`// UUID，请求-响应匹配
    MsgType   string`json:"msg_type"`// 消息类型
    Action    string`json:"action"`// 动作类型
    ClusterID string`json:"cluster_id"`// 集群标识
    SessionID string`json:"session_id"`// 终端会话标识
}

这套协议覆盖了完整的应用场景：

方向	Action	用途
Master → Agent	auth_challenge	下发挑战码
Agent → Master	auth_response	返回 HMAC 响应
Agent → Master	HEARTBEAT	心跳保活
双向	STREAM	终端 I/O 数据流

4.2 连接池：sync.Map 双索引管理

连接池是隧道的核心数据结构，使用 sync.Map 实现无锁并发读写，维护 ClusterID 和 SessionID 的双向索引：

// core/websocket/pool.go

type ConnectionPool struct {
    connections sync.Map  // clusterID -> *AgentConnection
    sessionMap  sync.Map  // sessionID -> *AgentConnection
}

func(cp *ConnectionPool) AddConnection(clusterID string, conn *AgentConnection) {
    cp.connections.Store(clusterID, conn)
    cp.sessionMap.Store(conn.SessionID, conn)
}

连接的生命周期管理：

• • 注册：Agent 握手成功后加入连接池，状态置为在线
• • 心跳维持 ：每收到 HEARTBEAT 更新 LastHeartbeat 时间戳
• • 超时清理：定时器每 30 秒扫描，清理超过 60 秒未心跳的僵尸连接
• • 优雅断开：连接断开时从连接池移除，数据库状态置为离线

// core/websocket/handler.go

funconAgentConnected(clusterID, sessionID string) {
// 更新数据库状态为在线
    global.GVA_DB.Model(&diagPlatform.DiagCluster{}).
        Where("cluster_id = ?", clusterID).
        Update("online_status", 1)

// 多节点部署时写入 Redis 路由表
if GlobalRedisRoutingManager.IsEnabled() {
        GlobalRedisRoutingManager.WriteRoute(clusterID, sessionID)
    }
}

funcStartHeartbeatMonitor() {
    ticker := time.NewTicker(30 * time.Second)
forrange ticker.C {
        cleaned := GlobalConnectionPool.CleanupStaleConnections(HeartbeatTimeout)
        wsAuth.GlobalHandshakeManager.CleanupExpiredHandshakes()
// ...Redis 路由一致性校验
    }
}

4.3 Redis 路由：支持多节点水平扩展

当 Master 水平扩展为多节点时，需要知道某个 Agent 连接在哪个节点上。Redis 路由表以 cluster:{id} 为 Key，存储 SessionID、连接时间、心跳时间，TTL 为 90 秒：

// core/websocket/redis_routing.go

func(rrm *RedisRoutingManager) WriteRoute(clusterID, sessionID string) error {
    key := rrm.buildKey(clusterID)  // "cluster:{clusterID}"
    err := global.GVA_REDIS.HSet(ctx, key, map[string]interface{}{
"session_id":    sessionID,
"connected_at":  now,
"last_heartbeat": now,
    }).Err()
// TTL 90 秒，心跳续期
    global.GVA_REDIS.Expire(ctx, key, RouteTTL)
}

这套设计实现了无状态化------任何 Master 节点都可以通过 Redis 查询路由，将请求转发到持有 Agent 连接的节点。

---

五、三级数据通路的实现

5.1 整体数据通路

诊断终端的数据流是一条三级链路：

浏览器 xterm.js  ◄──────►  Master StreamingManager  ◄──────►  Agent  ◄──────►  Arthas 进程
   (前端 WebSocket)          (会话桥接 + 双 goroutine)        (K8s exec)

5.2 连接信息下发

前端在连接终端前，先通过 REST API 获取连接参数：

// api/v1/diagPlatform/websocket.go

func(wsApi *WebSocketApi) GetAgentConnectInfo(c *gin.Context) {
    clusterID := c.Param("clusterId")

// 1. 获取 Agent 地址
    agentAddr, _ := agentSvc.GlobalAgentClient.GetAgentAddress(clusterID)

// 2. 获取 Arthas 下载地址（支持不同集群配置不同源）
    arthasUrl, _ := agentSvc.GlobalAgentClient.GetArthasUrl(clusterID)

// 3. 解密获取 SecretKey，生成 HMAC 签名的 WebSocket URL
    secretKey, _ := agentSvc.GlobalAgentClient.GetSecretKey(clusterID)
    wsURL := agentSvc.DeriveWebSocketURL(agentAddr, secretKey)

// 4. 生成 Arthas 密码（基于 SecretKey 派生）
    arthasPassHash := sha256.Sum256([]byte("arthasPassword" + secretKey))

    response.OkWithData(gin.H{
"websocketUrl":         wsURL,       // HMAC 签名的 WS 地址
"arthasTarDownloadUrl": arthasUrl,   // Arthas 下载源
"arthasPassword":       arthasPassword,
    }, c)
}

WebSocket URL 通过 DeriveWebSocketURL 自动加上 HMAC 签名参数：

// service/agent/http_client.go

funcDeriveWebSocketURL(httpAddr, secretKey string)string {
    path := "/ws/v1/arthas_cmd"
    timestamp, signature := SignRequest(http.MethodGet, path, nil, secretKey)
    query := fmt.Sprintf("?timestamp=%s&signature=%s", timestamp, signature)
// http:// → ws://，https:// → wss://
    ...
}

5.3 会话桥接引擎

当前端建立 WebSocket 连接后，StreamingManager 创建一个 TerminalSession，用两个 goroutine 分别监听前端和 Agent 的数据流，实现双向透传：

// core/websocket/streaming/streaming.go

type TerminalSession struct {
    SessionID    string
    ClusterID    string
    FrontendConn *gorillaWs.Conn              // 浏览器 WebSocket
    AgentConn    *wsCore.AgentClientConnection // Agent WebSocket
    Active       bool
}

func(sm *StreamingManager) ActivateSession(sessionID string, frontendConn *gorillaWs.Conn) error {
    session.FrontendConn = frontendConn
    session.Active = true

// 启动两个 goroutine 实现双向数据转发
go sm.handleFrontendStream(session)  // 前端 → Agent
go sm.handleAgentStream(session)      // Agent → 前端
}

前端 → Agent 方向（用户键盘输入）：

func(sm *StreamingManager) handleFrontendStream(session *TerminalSession) {
for {
        _, messageBytes, err := conn.ReadMessage()    // 读取前端消息
        msg, _ := websocket.ParseMessage(messageBytes)
        msg.Header.ClusterID = session.ClusterID
        msg.Header.SessionID = session.SessionID

        forwardBytes, _ := msg.ToJSON()
        agentConn.WriteMessage(TextMessage, forwardBytes)  // 转发给 Agent
    }
}

Agent → 前端方向（Arthas 终端输出）：

func(sm *StreamingManager) handleAgentStream(session *TerminalSession) {
for {
        _, messageBytes, err := agentConn.ReadMessage()   // 读取 Agent 消息
        msg, _ := websocket.ParseMessage(messageBytes)

if msg.Header.MsgType == websocket.MsgTypeSTREAM {
            conn.WriteMessage(TextMessage, messageBytes)  // 转发给前端
        }
    }
}

会话的自动生命周期管理：

• • 创建时设置 30 分钟过期
• • 定时器每 5 分钟清理过期会话
• • 任意一端断开时自动关闭另一端连接并清理资源

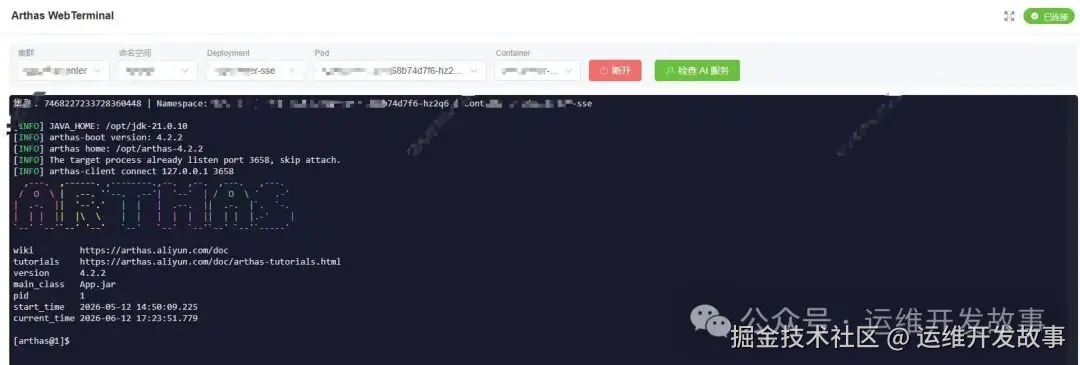

5.4 Arthas 注入流程

当 StreamingManager 连接 Agent 后，会发送注入请求，携带目标 Pod 信息和 Arthas 下载地址：

func(sm *StreamingManager) RequestArthasAttachViaAgent(...) error {
// 连接 Agent 的 WebSocket
    agentConn, err := wsCore.ConnectToAgent(wsURL, session.ClusterID, WebSocketConnectTimeout)

// 发送注入请求
    connectReq := websocket.AgentConnectRequest{
        Type: "connect",
        Data: websocket.AgentConnectDataBody{
            Namespace:            namespace,
            Deployment:           deployment,
            Pod:                  podName,
            Container:            container,
            ArthasTarDownloadUrl: arthasUrl,  // 差异化下载源
        },
    }
    agentConn.WriteMessage(TextMessage, msgBytes)

// 等待 Agent 确认注入成功
    _, respBytes, err := agentConn.ReadMessage()
var resp websocket.AgentConnectResponse
    json.Unmarshal(respBytes, &resp)
}

---

六、权限管控：三级 RBAC 精细授权

6.1 权限模型设计

平台实现了 集群 → 命名空间 → 工作负载 三级权限粒度，使用 JSON 类型存储授权树：

// model/diagPlatform/diag_permission_rule.go

// 最终授权结构：clusterId → namespace → []deployments
type ClusterAuthorizations map[string]NamespaceDeployments
type NamespaceDeployments map[string][]string

type DiagPermissionRule struct {
    global.GVA_MODEL
    UserId                uint`gorm:"uniqueIndex"`
    ClusterAuthorizations ClusterAuthorizations `gorm:"type:json"`
}

一个权限规则的 JSON 示例：

{
"userId":1001,
"clusterAuthorizations":{
"cluster-beijing-prod":{
"default":["order-service","payment-service"],
"kube-system":[]
},
"cluster-shanghai-staging":{
"default":["*"]
}
}
}

6.2 数据过滤：非超级用户全链路拦截

权限检查贯穿每一个资源查询 API。以获取 Namespace 列表为例：

// api/v1/diagPlatform/websocket.go

func(wsApi *WebSocketApi) GetNamespaceList(c *gin.Context) {
    clusterID := c.Param("clusterId")
    userId := utils.GetUserID(c)
    authorityId := utils.GetUserAuthorityId(c)

// 超级用户直接放行
if !pcService.IsSuperuser(authorityId) {
// 普通用户查询可访问的 Namespace
        accessibleNamespaces, _ := pcService.GetAccessibleNamespaces(userId, clusterID)
iflen(accessibleNamespaces) == 0 {
            c.JSON(http.StatusForbidden, gin.H{"msg": "No permission to access this cluster"})
return
        }
    }

// 调用 Agent 获取完整列表
    namespaces, _ := agentSvc.GlobalAgentClient.GetNamespaces(clusterID)

// 过滤掉无权限的 Namespace
if !pcService.IsSuperuser(authorityId) {
        filtered := make([]agentSvc.NamespaceItem, 0)
for _, ns := range namespaces {
if accessibleMap[ns.Name] {
                filtered = append(filtered, ns)
            }
        }
        namespaces = filtered
    }

    response.OkWithData(gin.H{"namespaces": namespaces}, c)
}

同样的过滤逻辑也应用在 Deployment 列表、Pod 列表和集群列表的查询中，确保用户看到的资源都是其有权限访问的。

---

七、集群生命周期：一键部署与心跳监控

7.1 部署脚本自动生成

管理员创建集群后，可以一键生成完整的 K8s 部署 YAML，AUTH_SECRET_KEY 自动从数据库解密注入：

// service/diagPlatform/diag_cluster.go

func(dcService *DiagClusterService) GenerateDeployScript(clusterId string, image string) (script string, err error) {
var cluster diagPlatform.DiagCluster
    global.GVA_DB.Where("cluster_id = ?", clusterId).First(&cluster)

// 解密获取明文凭证
    plaintextBytes, _ := utils.Decrypt(cluster.SecretKeyEncrypted)
    authSecretKey := string(plaintextBytes)

// 镜像优先级：参数 > 全局配置 > 默认值
    resolvedImage := image
if resolvedImage == "" {
        resolvedImage = global.GVA_CONFIG.Agent.Image
    }
if resolvedImage == "" {
        resolvedImage = defaultAgentImage
    }

    script = generateK8sDeployYAML(authSecretKey, resolvedImage)
return script, nil
}

生成的 YAML 包含完整的 K8s 资源链：

• • Deployment：双副本 + 反亲和调度（跨可用区）+ 健康探针 + 优雅停机
• • Service + Ingress：暴露 Agent 的 HTTP/WebSocket 端口
• • ServiceAccount + ClusterRole + ClusterRoleBinding：最小权限 RBAC

# RBAC 精简到仅必要的操作
rules:
-apiGroups: [""]
resources: ["pods"]
verbs: ["get", "list", "delete"]
-apiGroups: [""]
resources: ["pods/exec"]      # 执行 exec 所必需
verbs: ["create"]
-apiGroups: [""]
resources: ["namespaces"]
verbs: ["get", "list"]
-apiGroups: ["apps"]
resources: ["deployments"]
verbs: ["get", "list"]

7.2 心跳监控定时任务

后台定时任务每轮对所有集群执行健康检查，自动更新在线状态：

// task/cluster_heartbeat_monitor.go

funcCheckClusterHeartbeat() {
var clusters []diagPlatform.DiagCluster
    global.GVA_DB.Find(&clusters)

    heartbeatTimeoutThreshold := 60 * time.Second

for _, cluster := range clusters {
// 未配置 Agent 地址的集群直接标记离线
if cluster.AgentAddress == "" {
            diagClusterService.UpdateClusterOnlineStatus(cluster.ClusterId, 0)
continue
        }

// 执行健康检查（调用 Agent 的 /health 接口）
        err := agentSvc.GlobalAgentClient.HealthCheck(cluster.ClusterId)

if err != nil {
// 健康检查失败 → 标记离线
            diagClusterService.UpdateClusterOnlineStatus(cluster.ClusterId, 0)
        } else {
// 健康检查成功 → 标记在线 + 更新心跳时间
            diagClusterService.UpdateClusterOnlineStatus(cluster.ClusterId, 1)
            global.GVA_DB.Model(&diagPlatform.DiagCluster{}).
                Where("cluster_id = ?", cluster.ClusterId).
                Update("last_heartbeat", time.Now())
        }

// 心跳超时检测
if cluster.LastHeartbeat != nil {
if time.Since(*cluster.LastHeartbeat) > heartbeatTimeoutThreshold {
                diagClusterService.UpdateClusterOnlineStatus(cluster.ClusterId, 0)
            }
        }
    }
}

---

八、前端实现：xterm.js 终端集成

前端使用 Vue 3 + xterm.js 实现 Web 终端，核心流程：

8.1 资源选择链

用户依次选择 集群 → 命名空间 → Deployment → Pod → 容器，每一步选择都会触发下一级的资源列表加载。非 Running 状态的 Pod 会被禁用。

8.2 终端连接与数据绑定

// view/diagPlatform/webTerminal/index.vue（核心逻辑精简）

import { Terminal } from'xterm'
import { FitAddon } from'xterm-addon-fit'

// 初始化 xterm 终端
constinitTerminal = () => {
  terminal.value = newTerminal({
theme: { background: '#1a1a2e', foreground: '#e0e0e0', cursor: '#ffd700' }
  })

// 用户输入 → WebSocket → Agent → Arthas
  terminal.value.onData((data) => {
if (ws.value.readyState === WebSocket.OPEN) {
      ws.value.send(JSON.stringify({
type: 'stdin',
data: { content: btoa(unescape(encodeURIComponent(data))) }  // Base64 编码
      }))
    }
  })
}

// 建立 WebSocket 连接
constconnectWebSocket = () => {
  ws.value = newWebSocket(connectInfo.value.websocketUrl)

  ws.value.onopen = () => {
// 发送连接请求，携带 Pod 信息和 Arthas 下载地址
    ws.value.send(JSON.stringify({
type: 'connect',
data: {
namespace: selectorForm.value.namespace,
pod: selectorForm.value.podName,
container: selectorForm.value.containerName,
arthasTarDownloadUrl: connectInfo.value.arthasTarDownloadUrl,
cols: terminal.value.cols,
rows: terminal.value.rows
      }
    }))
  }

  ws.value.onmessage = handleWebSocketMessage  // Arthas 输出 → xterm 渲染
}

8.3 效果展示

8.3.1 授权页面

为了安全，可以给用户细粒度的授权到某个Deployment，如下：

9154ddc04616c564d91c495ac53a39c1 MD5

同时，支持给用户进行多集群的授权，授权之后的效果如下：

3b262a7c897a5ea247fd8ded6ed5ecf6 MD5

8.3.2 集群管理页面

创建集群的时候需要输入 Arthas下载地址和Agent地址 ，其中Arthas下载地址 是为了目标容器下载Arthas所用，Agent地址用户管理端和目标集群进行交互，如下：

7f31dc9d9555949af0c75448bb3c1b74 MD5

整体的集群管理页面如下：

e48e08832a8ddd540c7e979563f7b62f MD5

可以在该页面进行集群添加 、凭据重置 以及获取在目标集群的部署脚本。

8.3.4 终端诊断页面

终端诊断页面的功能比较简单，就是选择集群、命名空间、应用建立链接进行诊断，如下：

4ed1dd261811710701ce5583348b4828 MD5

当然，我们也在基于AI+MCP的方式实现对话诊断，避免不知道Arthas命令以及看不懂Arthas诊断的输出，提升诊断效率。只是目前这个功能还在初步开发和调试阶段。

---

---

九、写在最后

这个云原生 Java 诊断平台的核心思路其实并不复杂------用 WebSocket 隧道打通网络隔离，用 HMAC 签名保障通信安全，用 RBAC 控制操作边界。但把这三件事做扎实、做完善，需要大量工程细节的打磨：

• • 凭证永远不明文落盘，数据库里存的是哈希和密文
• • 每一个 HTTP 请求都带签名，每一个 WebSocket 连接都经过挑战握手
• • 权限过滤不在一个点做，而是在每一层资源查询都做
• • 连接池、会话池、路由表都有定时清理，杜绝资源泄漏

Arthas 本身是一个强大的工具，而我们的平台让它变得更安全、更易用、更可控。希望本文的架构设计和代码实现分析，能为构建类似平台的技术同学提供一些参考。

最后，求关注。如果你还想看更多优质原创文章，欢迎关注我们的公众号「运维开发故事」。

---

我是 乔克，《运维开发故事》公众号团队中的一员，一线运维农民工，云原生实践者，这里不仅有硬核的技术干货，还有我们对技术的思考和感悟，欢迎关注我们的公众号，期待和你一起成长！
