CTT（Center Tap Termination）
LTT（Low-Tap Termination）

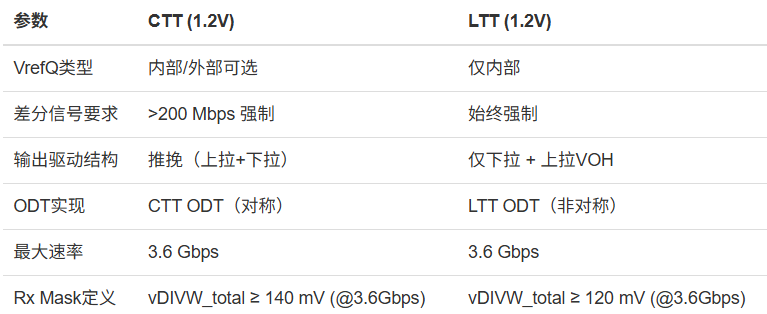

JESD230F定义了两种主要接口类型：CTT（Center Tapped Termination） 和LTT（Low Tapped Termination）。CTT接口适用于1.2V VccQ，支持内部或外部VrefQ；LTT接口则始终要求内部VrefQ，并且差分信号为强制要求。对于高速操作（>200 Mbps），必须使用差分DQS和RE信号。下表对比了两种接口的核心电气特性：
推挽输出工作原理：
- 输出高电平时：PMOS管导通，将输出端连接至电源VDD；NMOS管截止，断开与地的连接。此时电流从电源经PMOS流向负载，实现"推"动作。
- 输出低电平时：NMOS管导通，将输出端连接至地GND；PMOS管截止，断开与电源的连接。此时电流从负载经NMOS流向地，实现"拉"动作。
仅下拉+上拉VOH:
- 本质上是一种开漏输出（Open-Drain）的变体或特定实现方式;
- "仅下拉"：指输出级只包含一个NMOS管，负责将信号线拉低至地（GND），实现逻辑0。
- "上拉VOH"：指当NMOS关断时，信号线并非悬空，而是通过某种机制（如内部弱上拉、终端电阻分压、或外部参考电压）被"拉"到一个预设的高电平值（VOH），而非直接接VDD。

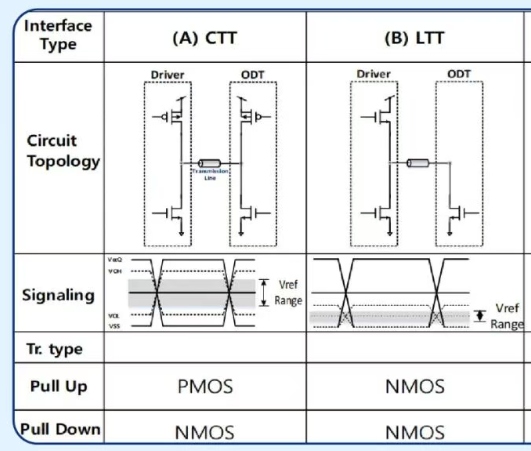

LTT的优势：
改进了I/O驱动电路设计：由两个NMOS组成优化阈值电压，减少开关功耗；
减少电压摆动幅度：只提供ODT电阻实现了更低功耗；
传输数据"1"和"0"时功耗差异：
"1"：由VCCQ驱动，电压较低；
"0"：路径上几乎不产生功耗；
一、传输"1"时的功耗来源
- 电压摆幅小，电流路径短 ：
"1"由VCCQ（通常为低电压，如1.2V或1.8V）通过外部或内部上拉机制驱动至VOH（如VDD/2），电压摆幅仅为VCCQ的一半左右，因此动态功耗显著降低。- 无直通电流 ：
由于输出级只有NMOS下拉管，没有PMOS上拉管，因此在输出高电平时不会形成从VCCQ到GND的直通电流路径，避免了传统推挽结构中因上下管同时导通而产生的短路功耗。二、传输"0"时的功耗特点
- 强下拉，低功耗 ：
NMOS导通将信号线直接拉到GND，此时电流从负载经NMOS流入地，虽然驱动能力强，但由于电压差为0（输出端≈0V），根据P=V×I，实际功耗接近于零。- 无静态功耗 ：
在稳定低电平状态下，NMOS持续导通但无电压降，因此不产生静态功耗。
