此处来自立创开源机器人：https://oshwhub.com/gshaoburuchuan/project_oajuxfqg
本文只做深度解析，不作任何商业用途，详情请看以上链接，
#################################################
电山派主要负责给其他板子供电

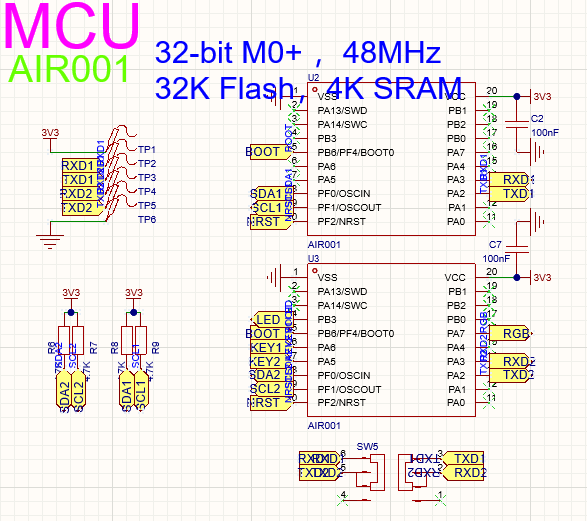

1.MCU
MCU采用AIR001，这个MCU我没用过

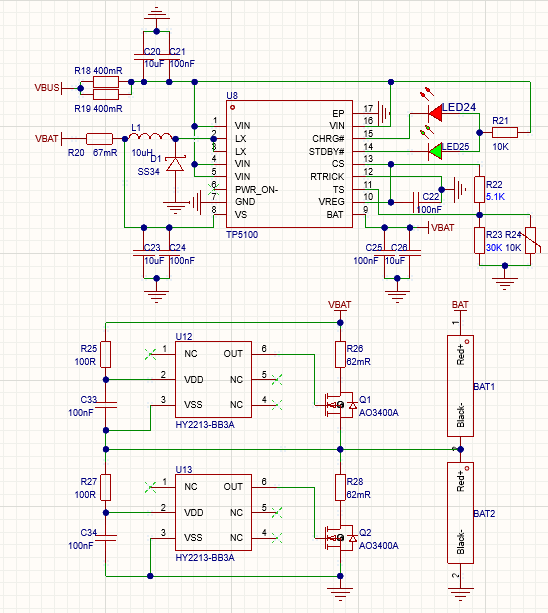

2.电池充电
TP5100 是一款开关降压型（双节8.4V/单节4.2V）锂电池充电管理芯片。其QFN16超紧凑型封装和简单的外围电路，使TP5100非常适合大电流充电管理应用的便携式设备。同时，TP5100内置输入过流保护、欠压保护、过温保护、短路保护、电池温度监测和电池反接保护.
C20,C21 是电源输入电容
R18,R19 是耗散电阻，主要作用：
①限制浪涌电流：在插拔电池或电源瞬间，电路板上的大电容（如 10uF）相当于短路。这两个 400mΩ 的电阻能有效抑制冲击尖峰，保护 TP5100 内部的功率管不被击穿。
②分担热耗散（功率吸收）：当输入电压较高（如 12V）且充电电流为 1.5A 时，降压芯片本身的压差较大，发热严重。串入这两个电阻，可以让 电阻发热 来替代 芯片发热，将一部分功耗转移到电阻上。

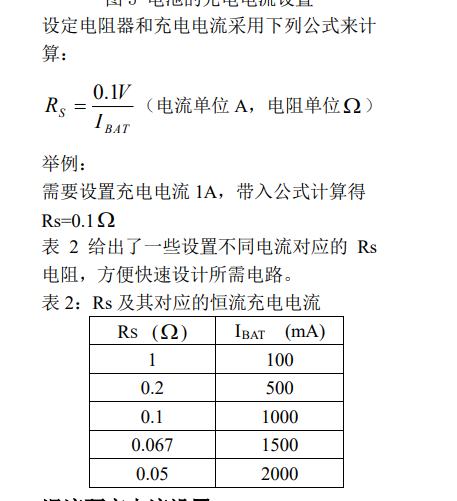

R20 是电流检测电阻，设置电流充电电流Rs=0.1V/0.067=1.49A
D1 续流二极管，电感L1放电回路
C23,C24 输出电容
C25,C26 电池电压检测端。将电池的正端连接到此管脚。
R23,R24 电池温度检测输入端。将TS 管脚接到电池的 NTC（负温度系数热敏电阻）传感器的输出端。如果 TS 管脚的电压小于 VREG 的 45%或者大于 VREG电压的 80%，意味着电池温度过低或过高，
则充电被暂停。如果 TS 直接接 GND，电池温度检测功能取消，其他充电功能正常。这两个阻值需要根据实际的电池参数来确认，具体计算方式见datasheet,待设定的温度范围与电压 VREG 是无关的，仅与
R1、R2、RTH、RTL 有关；其中，RTH、RTL 可通过查阅相关的电池手册或通过实验测试得到。

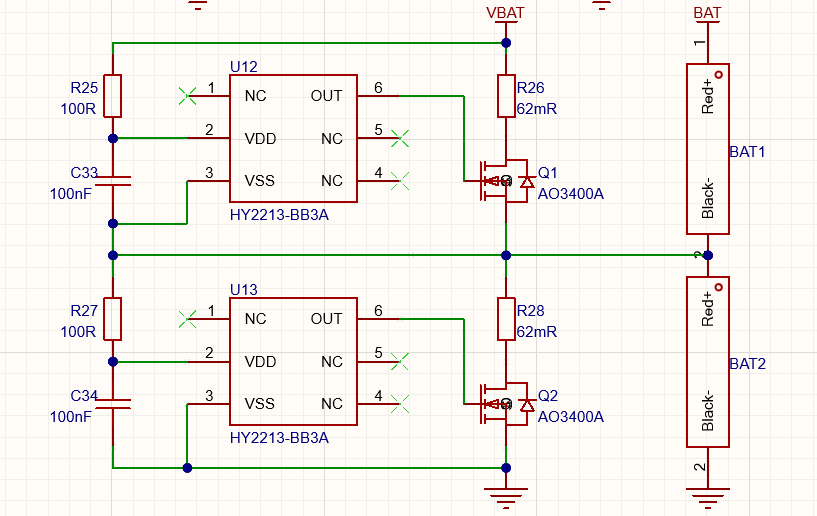

3.电池保护
①工作原理：
正常充电：当BAT1电压低于4.2V时，U12的OUT引脚输出高电平，Q1的栅极（G）为高电平，Q1保持截止状态。充电电流正常流过BAT1。
过充检测与均衡：随着充电进行，BAT1电压上升至4.2V。U12检测到后，其OUT引脚变为低电平，将Q1的栅极拉低。这使得Q1导通。
分流泄放：Q1导通后，与R26 (62mΩ) 形成一条并联在BAT1两端的分流支路。一部分充电电流会通过这条支路被消耗掉，从而减缓BAT1的充电速度，等待电压较低的BAT2"追上"。
②过充保护机制
该电路不仅实现均衡，也提供过充保护：
硬件关断：当电池电压超过4.2V的阈值，Q1会持续导通，通过R26进行大电流泄放。
电压回落与恢复：当电压被泄放至4.19V的过充释放电压以下时，U12的OUT引脚会重新变为高电平，Q1截止，泄放支路被切断，电池恢复正常充电。

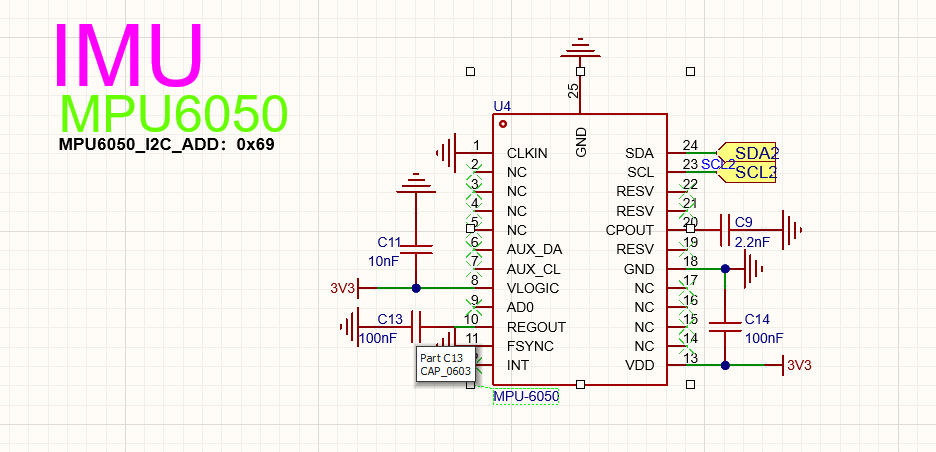

4.六轴运动传感器
5.快充

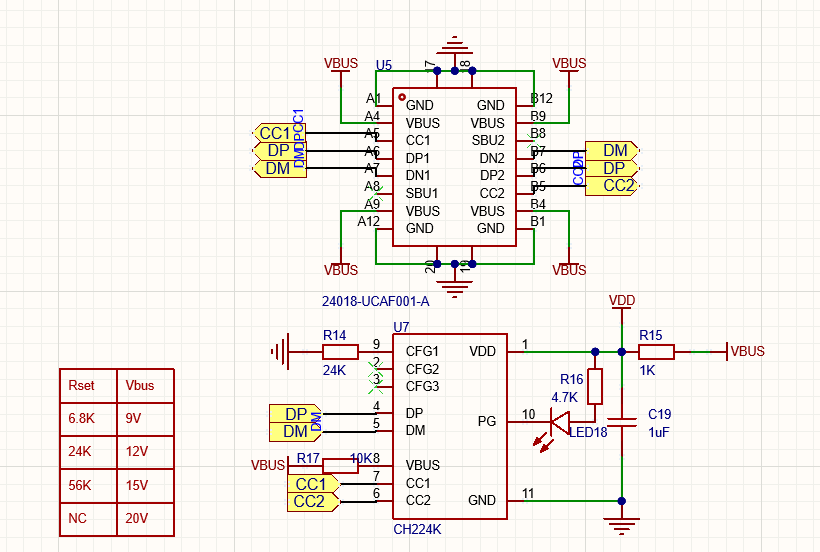

CH224K 是由南京沁恒微电子（WCH）出品的一款USB PD受电端协议芯片，简单来说，它通过CH224K芯片与PD充电头通信，电阻R14，让充电头输出指定的电压
通过配置电阻R14，此项目中设置24K，请求充电电压12V

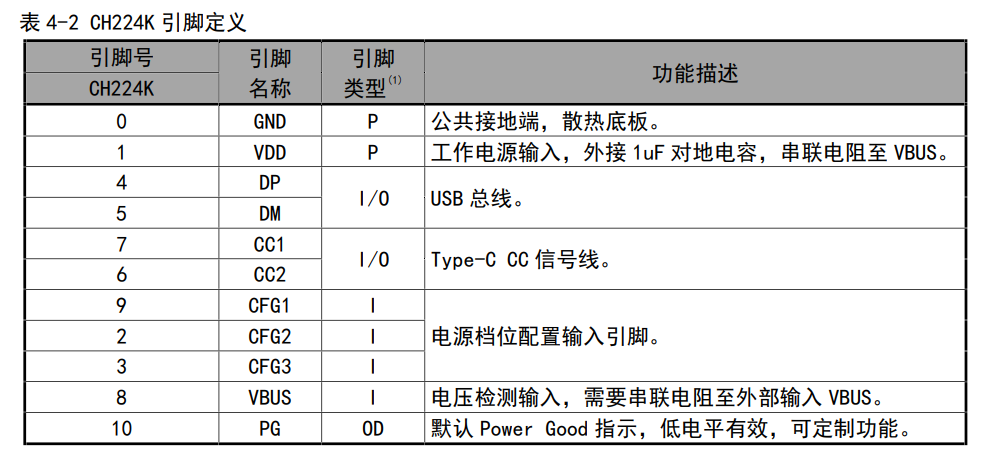

CC1 和 CC2 引脚直接连接到USB-C接口的CC1和CC2引脚。作用：这是CH224K与PD充电头进行协议握手和电压协商的通信线路。芯片通过这两条线发送请求，并接收充电头的响应。

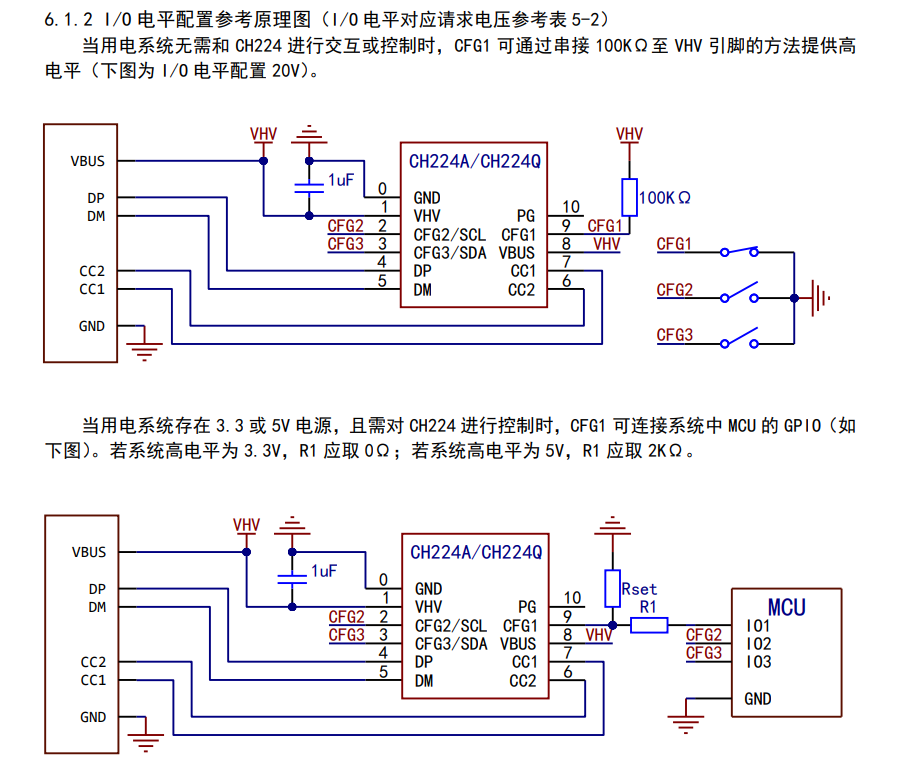

拓展：当你的系统需要跟CH224A通信或者不用跟CH224通信，可以采用以下电路

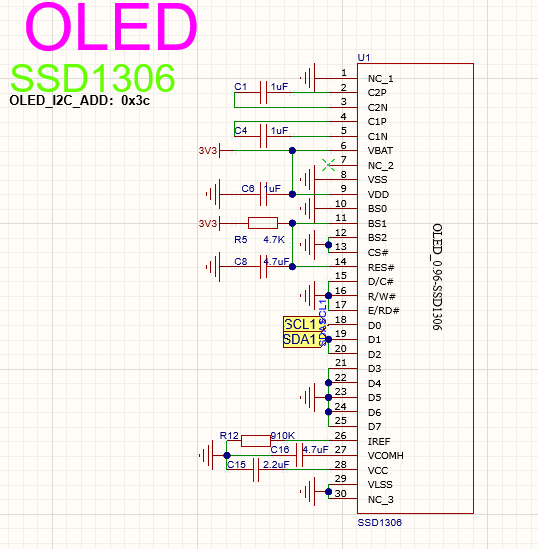

6.OLED
采用SSD1306核心芯片的OLED屏，通信接口I2C
