【Linux驱动开发】并发与竞争详解——自旋锁实验

前言

在Linux驱动开发中，并发与竞争是一个绕不开的核心话题。当多个进程、多个线程甚至多个CPU同时访问同一个共享资源（如全局变量、设备寄存器、硬件IO等）时，就会产生竞态条件（Race Condition），导致数据不一致、设备状态混乱等严重问题。

Linux内核提供了多种并发控制机制，包括：

原子操作（Atomic Operations）
自旋锁（Spinlock）
信号量（Semaphore）
互斥锁（Mutex）
读写锁（RW Lock）

本文将通过一个GPIO LED驱动 的实际案例，详细讲解**自旋锁（Spinlock）**的使用方法，以及如何通过自旋锁保护设备的共享状态，防止多个应用程序同时打开设备导致的竞争问题。

一、设备树修改（简略）

设备树的修改与普通GPIO LED驱动基本一致，只需在设备树根节点下添加一个gpioled节点，指定LED对应的GPIO引脚即可。

💡 说明：设备树的详细修改步骤可参考，本文重点在于自旋锁的实现与验证，故设备树部分不做赘述。【正点原子I.MX6ULL】GPIO LED字符设备驱动开发实战_基于正点原子imx6ull点亮led csdn-CSDN博客

设备树编译后生成.dtb文件，通过U-Boot加载到内核中即可使用。

二、驱动代码编写详解

2.1 整体框架

我们的驱动采用Linux标准字符设备驱动框架，主要包含以下部分：

设备结构体定义
文件操作集（open/release/write）
驱动入口与出口函数
自旋锁保护机制（核心重点）

2.2 设备结构体

复制代码

/* gpioled设备结构体 */
struct gpioled_dev {
    dev_t devid;                // 设备号
    int major;                  // 主设备号
    int minor;                  // 次设备号
    struct cdev cdev;           // 字符设备
    struct class *class;        // 设备类
    struct device *device;      // 设备
    struct device_node *nd;     // 设备节点
    int led_gpio;               // LED对应的GPIO编号
    int dev_status;             // 设备状态：0表示可用，大于0表示正在使用
    spinlock_t lock;            // 自旋锁：保护dev_status
};

struct gpioled_dev gpioled;     // gpioled设备实例

关键点说明：

dev_status：这是一个共享资源，用于标记设备是否被占用。0表示设备空闲，大于0表示设备正在被使用。
spinlock_t lock：自旋锁，用于保护dev_status这个共享变量的并发访问。

2.3 自旋锁初始化

在驱动入口函数led_init中，首先初始化自旋锁：

复制代码

/* 初始化自旋锁 */
spin_lock_init(&gpioled.lock);
gpioled.dev_status = 0;  // 标记驱动可以使用

spin_lock_init()函数用于动态初始化自旋锁，将锁的状态设置为"未持有"（解锁状态）。

2.4 open函数------自旋锁的核心应用

复制代码

static int gpioled_open(struct inode *inode, struct file *filp)
{
    filp->private_data = &gpioled;

    /* 加锁保护状态 */
    spin_lock(&gpioled.lock);

    if (gpioled.dev_status) {        // 大于0，驱动正在使用
        spin_unlock(&gpioled.lock);  // 先解锁后返回
        return -EBUSY;               // 返回设备忙错误
    }

    gpioled.dev_status++;   // 标记被使用

    /* 解锁 */
    spin_unlock(&gpioled.lock);

    return 0;
}

🔍 自旋锁工作原理详解：

spin_lock(&gpioled.lock)：获取自旋锁。
1. 如果锁当前未被持有，则立即获取成功，继续执行。
2. 如果锁已被其他执行路径持有，则原地自旋等待（忙等待），直到锁被释放。
临界区（Critical Section）：
1. if (gpioled.dev_status) { ... } 和 gpioled.dev_status++ 这部分代码是临界区。
2. 临界区内的代码访问了共享资源dev_status，必须保证原子性，即同一时刻只能有一个执行路径进入。
为什么需要自旋锁？
1. 假设没有自旋锁，两个应用程序A和B几乎同时调用open：
  - A读取dev_status = 0
  - 此时发生调度，B也读取dev_status = 0
  - A和B都认为设备空闲，都执行dev_status++
  - 结果：两个应用都成功打开了设备，设备状态混乱！
2. 加上自旋锁后，A先获取锁，B只能自旋等待；A完成状态检查和修改并释放锁后，B才能进入临界区，此时dev_status已经是1，B会返回-EBUSY。
spin_unlock(&gpioled.lock)：释放自旋锁，允许其他等待的执行路径获取锁。

⚠️ 重要注意事项：

自旋锁持有期间不能休眠 （不能调用可能导致休眠的函数，如copy_from_user、kmalloc(GFP_KERNEL)、msleep等）。
自旋锁的临界区要尽可能短，因为自旋等待会浪费CPU资源。
获取锁后必须在所有可能的退出路径上都释放锁，否则会造成死锁。

2.5 release函数------释放设备

复制代码

static int gpioled_release(struct inode *inode, struct file *filp)
{
    struct gpioled_dev *dev = filp->private_data;

    /* 加锁保护状态 */
    spin_lock(&gpioled.lock);

    if (gpioled.dev_status) {        // 大于0，驱动已使用
        gpioled.dev_status--;        // 释放，标记驱动可以使用
    }

    /* 解锁 */
    spin_unlock(&gpioled.lock);

    return 0;
}

release函数在应用程序close()设备文件时被调用，负责将设备状态重置为可用。同样，对dev_status的修改也需要用自旋锁保护。

2.6 write函数------控制LED亮灭

复制代码

static ssize_t gpioled_write(struct file *filp, const char __user *buf,
                             size_t count, loff_t *ppos)
{
    int ret = 0;
    unsigned char databuf[1];
    struct gpioled_dev *dev = filp->private_data;

    ret = copy_from_user(databuf, buf, count);
    if (ret != 0) {
        return -EINVAL;
    }

    if (databuf[0] == LEDON) {
        gpio_set_value(dev->led_gpio, 0);  // 低电平点亮
    } else {
        gpio_set_value(dev->led_gpio, 1);  // 高电平熄灭
    }

    return 0;
}

write函数接收用户空间传来的数据，根据值控制LED的亮灭。由于我们在open时已经保证了只有一个应用能打开设备，因此write操作本身是安全的。

2.7 文件操作集

复制代码

static const struct file_operations gpio_fops = {
    .owner = THIS_MODULE,
    .write = gpioled_write,
    .open = gpioled_open,
    .release = gpioled_release,
};

2.8 驱动入口函数

复制代码

static int __init led_init(void)
{
    int ret = 0;

    /* 初始化自旋锁 */
    spin_lock_init(&gpioled.lock);
    gpioled.dev_status = 0;

    /* 注册设备号 */
    gpioled.major = 0;
    if (gpioled.major) {
        gpioled.devid = MKDEV(gpioled.major, 0);
        ret = register_chrdev_region(gpioled.devid, GPIOLED_COUNT, GPIOLED_NAME);
        if (ret < 0) goto err_regchrdev;
    } else {
        ret = alloc_chrdev_region(&gpioled.devid, 0, GPIOLED_COUNT, GPIOLED_NAME);
        if (ret < 0) goto err_allocchrdev;
        gpioled.major = MAJOR(gpioled.devid);
        gpioled.minor = MINOR(gpioled.devid);
    }
    printk("[OK] GPIOLED register_chrdev_region success.\r\n");
    printk("[INFO] GPIOLED major = %d, minor = %d\r\n", gpioled.major, gpioled.minor);

    /* 初始化cdev */
    cdev_init(&gpioled.cdev, &gpio_fops);
    gpioled.cdev.owner = THIS_MODULE;
    ret = cdev_add(&gpioled.cdev, gpioled.devid, GPIOLED_COUNT);
    if (ret < 0) goto err_cdev_add;
    printk("[OK] GPIOLED cdev_add success.\r\n");

    /* 注册设备类 */
    gpioled.class = class_create(THIS_MODULE, GPIOLED_NAME);
    if (IS_ERR(gpioled.class)) goto err_class_create;
    printk("[OK] GPIOLED class_create success.\r\n");

    /* 注册设备 */
    gpioled.device = device_create(gpioled.class, NULL, gpioled.devid, NULL, GPIOLED_NAME);
    if (IS_ERR(gpioled.device)) goto err_device_create;
    printk("[OK] GPIOLED device_create success.\r\n");

    /* 获取设备节点 */
    gpioled.nd = of_find_node_by_path("/gpioled");
    if (gpioled.nd == NULL) goto err_find_node;
    printk("[OK] Find gpioled node success.\r\n");

    /* 获取GPIO编号 */
    gpioled.led_gpio = of_get_named_gpio(gpioled.nd, "led-gpio_new", 0);
    if (gpioled.led_gpio < 0) goto err_find_gpio;
    printk("[OK] Get GPIOLED gpio num success.\r\n");
    printk("[INFO] GPIOLED gpio num = %d\r\n", gpioled.led_gpio);

    /* 申请GPIO */
    ret = gpio_request(gpioled.led_gpio, "LED-GPIO");
    if (ret) goto err_request_gpio;
    printk("[OK] Request GPIOLED gpio success.\r\n");

    /* 设置GPIO为输出，默认点亮LED */
    ret = gpio_direction_output(gpioled.led_gpio, 1);
    if (ret) goto err_gpio_output;
    gpio_set_value(gpioled.led_gpio, 0);

    return 0;

    /* 错误处理（省略，详见完整代码） */
    ...
}

2.9 驱动出口函数

复制代码

static void __exit led_exit(void)
{
    device_destroy(gpioled.class, gpioled.devid);
    class_destroy(gpioled.class);
    cdev_del(&gpioled.cdev);
    unregister_chrdev_region(gpioled.devid, GPIOLED_COUNT);
    gpio_free(gpioled.led_gpio);
    printk("[OK] GPIOLED exit success.\r\n");
}

三、测试APP验证思路

3.1 验证目标

我们需要验证自旋锁是否真的起到了保护作用，即：

当一个应用程序打开设备后，另一个应用程序是否无法再打开？
当第一个应用程序关闭设备后，第二个应用程序是否又能正常打开？

3.2 测试APP设计

复制代码

#include <stdio.h>
#include <fcntl.h>
#include <stdlib.h>
#include <sys/stat.h>
#include <unistd.h>

#define LED_ON  0
#define LED_OFF 1

int main(int argc, char *argv[])
{
    if (argc != 3) {
        printf("[ERROR] Usage: ./spinlock_app <filename> <0:1>\r\n");
        return -1;
    }

    const char *filename = argv[1];
    unsigned char databuf[1];

    /* 1. 打开设备 */
    int fd = open(filename, O_RDWR);
    if (fd == -1) {
        printf("[ERROR] Can't open file %s.\r\n", filename);
        return -1;
    }
    printf("[OK] Open device success.\r\n");

    /* 2. 控制LED */
    databuf[0] = atoi(argv[2]);
    int ret = write(fd, databuf, sizeof(databuf));
    if (ret == -1) {
        printf("[ERROR] LED switch failed.\r\n");
        close(fd);
        return -1;
    }
    printf("[OK] LED switch success.\r\n");

    /* 3. 模拟长时间占用驱动（关键！用于验证并发） */
    int cnt = 0;
    while (1) {
        sleep(5);
        cnt++;
        printf("[INFO] App Running times: %d\r\n", cnt);
        if (cnt >= 5) break;  // 占用约25秒后退出
    }

    printf("[INFO] App Running finished.\r\n");
    close(fd);
    return 0;
}

3.3 验证步骤

📝 测试步骤：

1. Uboot临时启动加载测试

复制代码

# 1. 从EMMC BOOT分区加载自定义dtb到内存0x83000000
fatload mmc 1:1 0x83000000 imx6ull-kaydon-emmc.dtb

# 2. 加载内核镜像zImage
fatload mmc 1:1 0x80800000 zImage

# 3. 设置内核启动参数
setenv bootargs console=ttymxc0,115200 root=/dev/mmcblk1p2 rootwait rw

# 4. 启动内核
bootz 0x80800000 - 0x83000000

2. 加载驱动模块

复制代码

insmod spinlock.ko

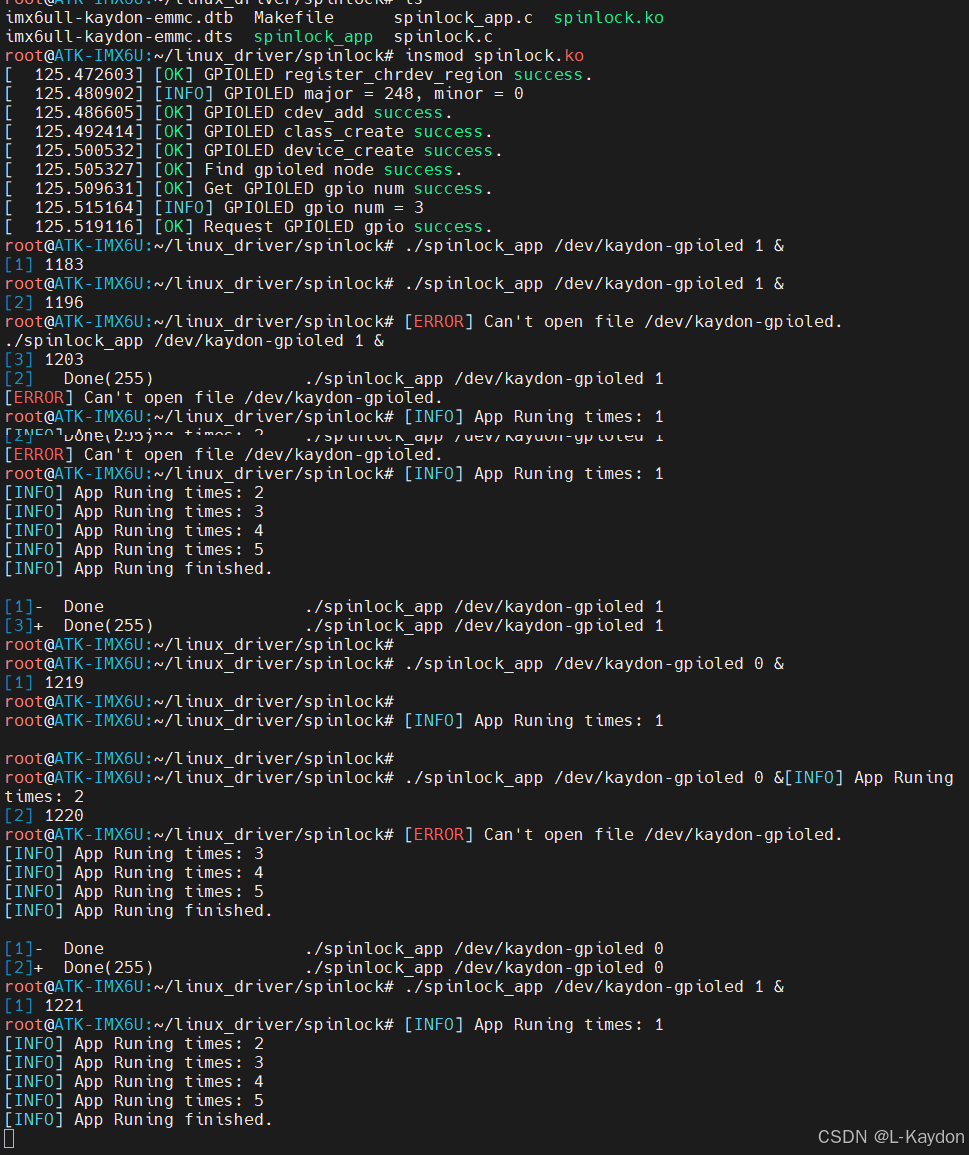

3. 打开终端，运行测试APP

复制代码

./spinlock_app /dev/kaydon-gpioled 1

此时APP会打开设备并占用约25秒，同时点亮LED。

在第一个APP运行期间，打开第二个终端，再次运行测试APP

观察结果：

✅ 预期结果 ：第二个APP打开设备失败，返回Can't open file /dev/kaydon-gpioled错误。

❌ 如果成功打开：说明自旋锁没有起作用，存在并发问题。

等待第一个APP运行结束（约25秒）后，再次在第二个终端运行APP

✅ 预期结果：此时设备已被释放，第二个APP可以正常打开。

💡 验证思路总结：通过让第一个APP长时间占用设备（sleep循环），我们创造了一个"设备被占用"的时间窗口。在这个窗口内尝试打开第二个实例，如果失败，就证明自旋锁成功阻止了并发访问。

四、Makefile

复制代码

KERNELDIR := /home/kaydon/alientek_linux
DTS_NAME  := imx6ull-kaydon-emmc.dts
DTB_NAME  := $(patsubst %.dts,%.dtb,$(DTS_NAME))
DTS_KERNEL_PATH := $(KERNELDIR)/arch/arm/boot/dts/$(DTS_NAME)
DTB_KERNEL_PATH := $(KERNELDIR)/arch/arm/boot/dts/$(DTB_NAME)
CURRENT_PATH := $(shell pwd)

obj-m := spinlock.o

ccflags-y += -Wno-declaration-after-statement -std=gnu11

export ARCH=arm
export CROSS_COMPILE=arm-linux-gnueabihf-

# 编译驱动模块
build: kernel_modules

kernel_modules:
        $(MAKE) -C $(KERNELDIR) M=$(CURRENT_PATH) modules

# 设备树编译
dtbs:
        cp $(CURRENT_PATH)/$(DTS_NAME) $(DTS_KERNEL_PATH)
        cd $(KERNELDIR) && make ARCH=arm dtbs
        cp $(DTB_KERNEL_PATH) $(CURRENT_PATH)/

clean:
        $(MAKE) -C $(KERNELDIR) M=$(CURRENT_PATH) clean
        rm -f $(CURRENT_PATH)/$(DTB_NAME)

五、总结

本文通过一个GPIO LED驱动的实例，详细讲解了Linux内核中**自旋锁（Spinlock）**的使用方法：

自旋锁的本质：一种忙等待的锁机制，当锁被占用时，CPU会原地循环等待，直到锁被释放。
自旋锁的适用场景：
1. 保护短时间的临界区操作
2. 中断上下文（因为中断上下文中不能休眠）
3. 多核SMP系统中的并发保护
自旋锁的基本操作：
1. spin_lock_init()：初始化自旋锁
2. spin_lock()：获取自旋锁
3. spin_unlock()：释放自旋锁
使用注意事项：
1. 持有自旋锁期间绝对不能休眠
2. 临界区要尽可能短
3. 所有退出路径都要释放锁，避免死锁
验证方法：通过两个终端同时运行测试APP，验证设备是否能被独占打开。

自旋锁是Linux驱动开发中最基础也是最重要的并发控制机制之一，掌握自旋锁的使用是写出稳定、可靠的Linux驱动的第一步。后续我们还会继续讲解信号量、互斥锁等其他并发控制机制，敬请期待！

完整驱动代码：

复制代码

#include <linux/module.h>
#include <linux/kernel.h>
#include <linux/init.h>
#include <linux/fs.h>
#include <linux/slab.h>
#include <linux/uaccess.h>
#include <linux/io.h>
#include <linux/cdev.h>
#include <linux/device.h>
#include <linux/of.h>
#include <linux/of_gpio.h>
#include <linux/gpio.h>
#include <linux/spinlock.h>

/*
 * File_Name: spinlock.c
 * Description: 基于gpio的led驱动程序
 * Author: kaydon
 * Date: 2026-06-30
 */

#define GPIOLED_COUNT   1
#define GPIOLED_NAME    "kaydon-gpioled"
#define LEDOFF          0x01
#define LEDON           0x00

/* gpioled设备结构体 */
struct gpioled_dev {
    dev_t devid;
    int major;
    int minor;
    struct cdev cdev;
    struct class *class;
    struct device *device;
    struct device_node *nd;
    int led_gpio;

    int dev_status;     // 0表示设备可以使用, 大于1表示不可使用
    spinlock_t lock;
};
struct gpioled_dev gpioled; /* gpioled设备实例 */

/* gpioled文件操作结构体 */
static int gpioled_open(struct inode *inode, struct file *filp)
{
    filp->private_data = &gpioled;

    /* 加锁保护状态 */
    spin_lock(&gpioled.lock);
    if (gpioled.dev_status) {        // 大于1, 驱动不能使用
        spin_unlock(&gpioled.lock);  // 先解锁后返回
        return -EBUSY;
    }

    gpioled.dev_status++;   // 标记被使用

    /* 解锁 */
    spin_unlock(&gpioled.lock);

    return 0;
}

static int gpioled_release(struct inode *inode, struct file *filp)
{
    struct gpioled_dev *dev = filp->private_data;

    /* 加锁保护状态 */
    spin_lock(&gpioled.lock);
    if (gpioled.dev_status) {        // 大于1, 驱动已使用
        gpioled.dev_status--;        // 释放，标记驱动可以使用
    }

    /* 解锁 */
    spin_unlock(&gpioled.lock);

    return 0;
}

static ssize_t gpioled_write(struct file *filp, const char __user *buf, size_t count, loff_t *ppos)
{
    int ret = 0;
    unsigned char databuf[1];
    struct gpioled_dev *dev = filp->private_data;

    ret = copy_from_user(databuf, buf, count);
    if (ret != 0) {
        return -EINVAL;
    }

    if (databuf[0] == LEDON) {
        gpio_set_value(dev->led_gpio, 0);
    } else {
        gpio_set_value(dev->led_gpio, 1);
    }

    return 0;
}

static const struct file_operations gpio_fops = {
    .owner = THIS_MODULE,
    .write = gpioled_write,
    .open = gpioled_open,
    .release = gpioled_release,
};

/* 驱动入口函数 */
static int __init led_init(void)
{
    int ret = 0;

    /* 初始化自旋锁 */
    spin_lock_init(&gpioled.lock);
    gpioled.dev_status = 0; // 标记驱动可以使用

    /* 注册设备号 */
    gpioled.major = 0;
    if (gpioled.major) {    // 已给定设备号
        gpioled.devid = MKDEV(gpioled.major, 0);
        ret = register_chrdev_region(gpioled.devid, GPIOLED_COUNT, GPIOLED_NAME);
        if (ret < 0) {
            goto err_regchrdev;
        }
    } else {    // 无给定设备号
        ret = alloc_chrdev_region(&gpioled.devid, 0, GPIOLED_COUNT, GPIOLED_NAME);
        if (ret < 0) {
            goto err_allocchrdev;
        }
        gpioled.major = MAJOR(gpioled.devid);
        gpioled.minor = MINOR(gpioled.devid);
    }
    printk("[OK] GPIOLED register_chrdev_region success.\r\n");
    printk("[INFO] GPIOLED major = %d, minor = %d\r\n", gpioled.major, gpioled.minor);

    /* 初始化cdev */
    cdev_init(&gpioled.cdev, &gpio_fops);
    gpioled.cdev.owner = THIS_MODULE;
    ret = cdev_add(&gpioled.cdev, gpioled.devid, GPIOLED_COUNT);
    if (ret < 0) {
        goto err_cdev_add;
    }
    printk("[OK] GPIOLED cdev_add success.\r\n");

    /* 注册设备类 */
    gpioled.class = class_create(THIS_MODULE, GPIOLED_NAME);
    if (IS_ERR(gpioled.class)) {
        goto err_class_create;
    }
    printk("[OK] GPIOLED class_create success.\r\n");

    /* 注册设备 */
    gpioled.device = device_create(gpioled.class, NULL, gpioled.devid, NULL, GPIOLED_NAME);
    if (IS_ERR(gpioled.device)) {
        goto err_device_create;
    }
    printk("[OK] GPIOLED device_create success.\r\n");

    /* 获取设备节点 */
    gpioled.nd = of_find_node_by_path("/gpioled");  // 设备树自己添加的路径
    if (gpioled.nd == NULL) {
        goto err_find_node;
    }
    printk("[OK] Find gpioled node success.\r\n");

    /* 获取GPIOLED所对应的GPIO */
    gpioled.led_gpio = of_get_named_gpio(gpioled.nd, "led-gpio_new", 0);    // 节点，gpio对应哪个属性名，gpio索引
    if (gpioled.led_gpio < 0) {
        goto err_find_gpio;
    }
    printk("[OK] Get GPIOLED gpio num success.\r\n");
    printk("[INFO] GPIOLED gpio num = %d\r\n", gpioled.led_gpio);

    /* 申请IO */
    ret = gpio_request(gpioled.led_gpio, "LED-GPIO");
    if (ret) {
        goto err_request_gpio;
    }
    printk("[OK] Request GPIOLED gpio success.\r\n");

    /* 使用IO，设置为输出 */
    ret = gpio_direction_output(gpioled.led_gpio, 1);   // 设置哪个gpio，默认高/低电平
    if (ret) {
        goto err_gpio_output;
    }

    /* 输出低电平，点亮LED灯 */
    gpio_set_value(gpioled.led_gpio, 0);    // 设置哪个gpio，设置高/低电平



    return 0;

err_regchrdev:
    printk("[ERROR] GPIOLED register_chrdev_region failed.\r\n");
    return ret;
err_allocchrdev:
    printk("[ERROR] GPIOLED alloc_chrdev_region failed.\r\n");
    return ret;
err_cdev_add:
    printk("[ERROR] GPIOLED cdev_add failed.\r\n");
    return ret;
err_class_create:
    printk("[ERROR] GPIOLED class_create failed.\r\n");
    ret = PTR_ERR(gpioled.class);
    return ret;
err_device_create:
    printk("[ERROR] GPIOLED device_create failed.\r\n");
    ret = PTR_ERR(gpioled.device);
    return ret;
err_find_node:
    printk("[ERROR] Find gpioled node failed.\r\n");
    ret = PTR_ERR(gpioled.nd);
    return ret;
err_find_gpio:
    printk("[ERROR] Find gpio failed.\r\n");
    ret = -EINVAL;
    return ret;
err_request_gpio:
    printk("[ERROR] Request GPIOLED gpio failed.\r\n");
    ret = -EINVAL;
    return ret;
err_gpio_output:
    gpio_free(gpioled.led_gpio);    // 前面申请过gpio，故要释放
    printk("[ERROR] GPIO output failed.\r\n");
    ret = -EINVAL;
    return ret;

}

static void __exit led_exit(void)
{
    /* 注销设备 */
    device_destroy(gpioled.class, gpioled.devid);

    /* 注销设备类 */
    class_destroy(gpioled.class);

    /* 注销cdev */
    cdev_del(&gpioled.cdev);

    /* 注销设备号 */
    unregister_chrdev_region(gpioled.devid, GPIOLED_COUNT);

    /* 复位GPIO */
    gpio_free(gpioled.led_gpio);

    printk("[OK] GPIOLED exit success.\r\n");
}

module_init(led_init);
module_exit(led_exit);
MODULE_LICENSE("GPL");
MODULE_AUTHOR("Kaydon");
