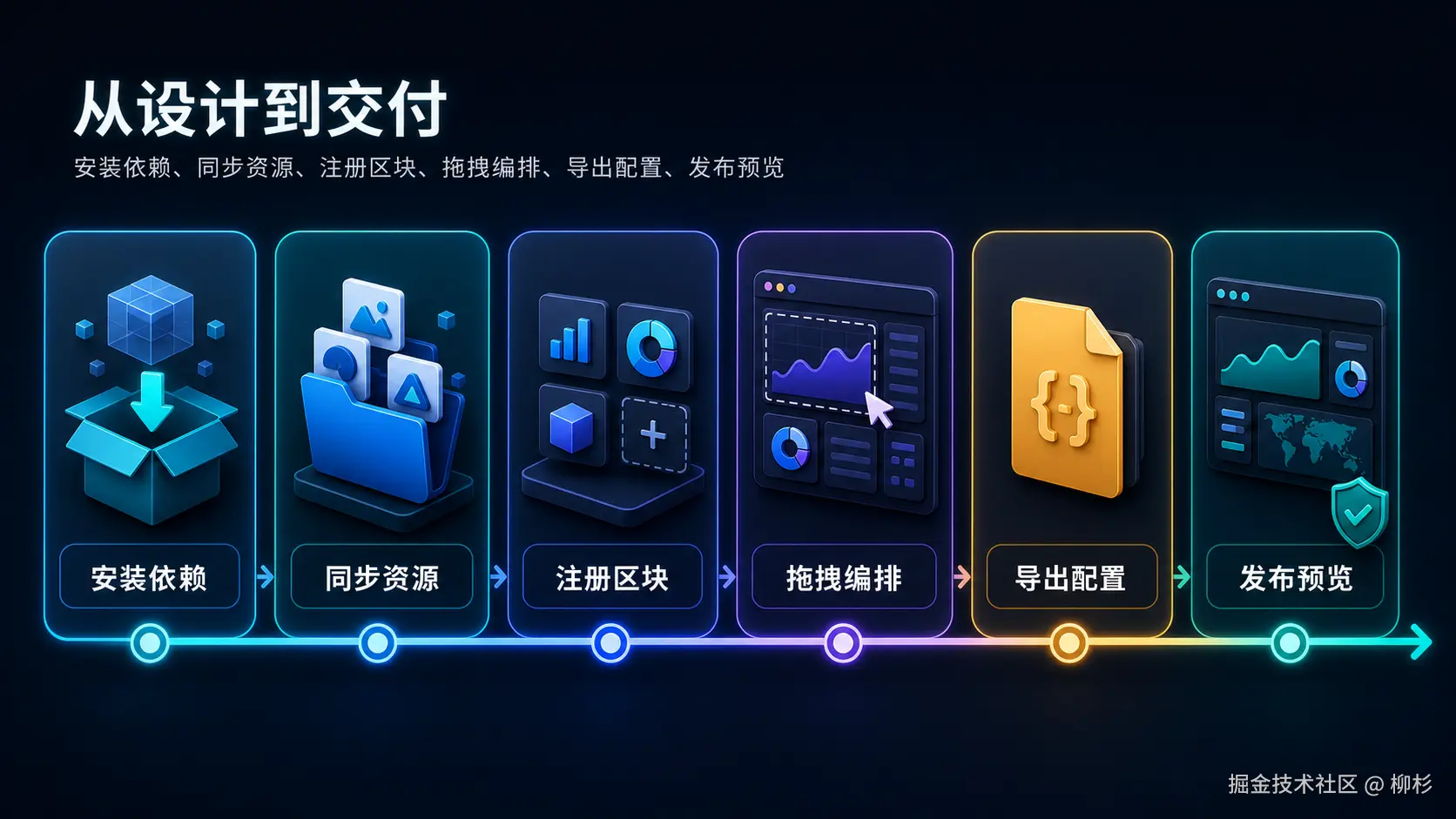

可视化大屏设计器脚手架：从设计到交付的一站式方案

做可视化大屏时，很多项目一开始只是"画几个图表"，后面很快会出现一整套工程问题：

设计稿怎么适配不同屏幕？
图表位置怎么让业务方自己调？
多个页面怎么切换和传参？
主题、背景、卡片装饰怎么复用？
设计好的配置怎么导出、复用、回滚？
图表、3D 地图、业务组件之间怎么通信？

@lius1314/visual-dashboard-scaffold 就是围绕这些问题沉淀出来的 React 可视化大屏脚手架。它不试图替代 ECharts、Three.js 或业务组件，而是提供一个可编辑、可配置、可发布的"大屏装配层"。

npm 地址 ：www.npmjs.com/package/@li...

当前版本 ：v1.2.2

技术栈：React + TypeScript + Zustand + react-grid-layout + react-router-dom + autofit.js

它解决什么问题

传统大屏项目常见做法是：开发先按设计稿写死布局，需求变化时再改代码。这样前期很快，后期很重：

图表换位置要改 CSS；
卡片尺寸变化要重新算布局；
背景图、标题图、底部导航样式散落在代码里；
页面跳转和参数传递很容易越写越乱；
交付后业务方想微调，只能继续找开发。

这个脚手架把"大屏的框架能力"和"业务组件"拆开：

框架负责画布、头部、底部、拖拽、缩放、主题、配置、路由、事件；
业务方只需要把图表、地图、指标卡封装成 React 组件，然后注册到指定区块。

最终效果是：开发者可以快速装配页面，业务同学也可以在编辑模式里调整布局和样式，再导出 JSON 配置用于生产环境。

核心能力

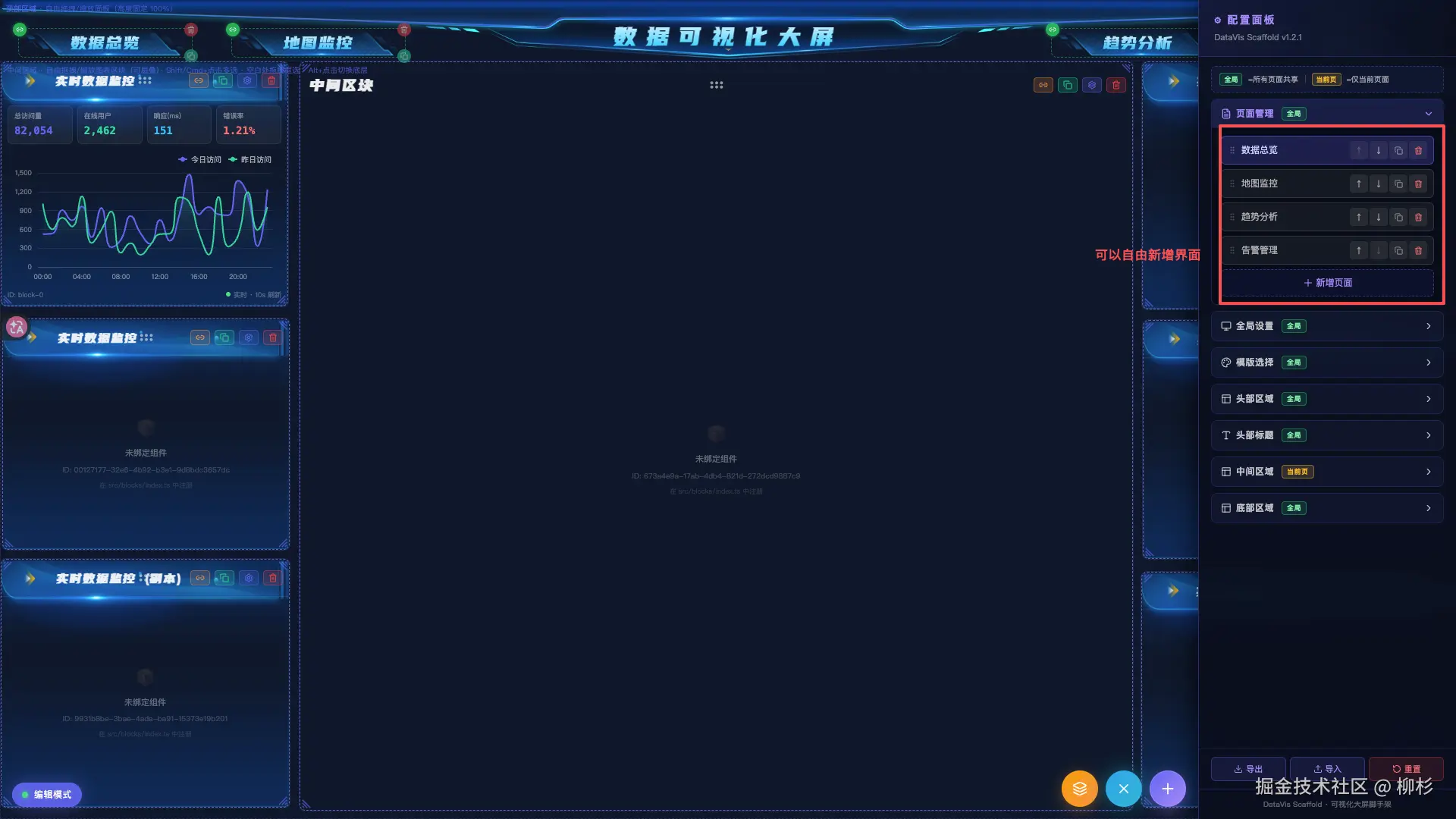

1. 可视化编辑

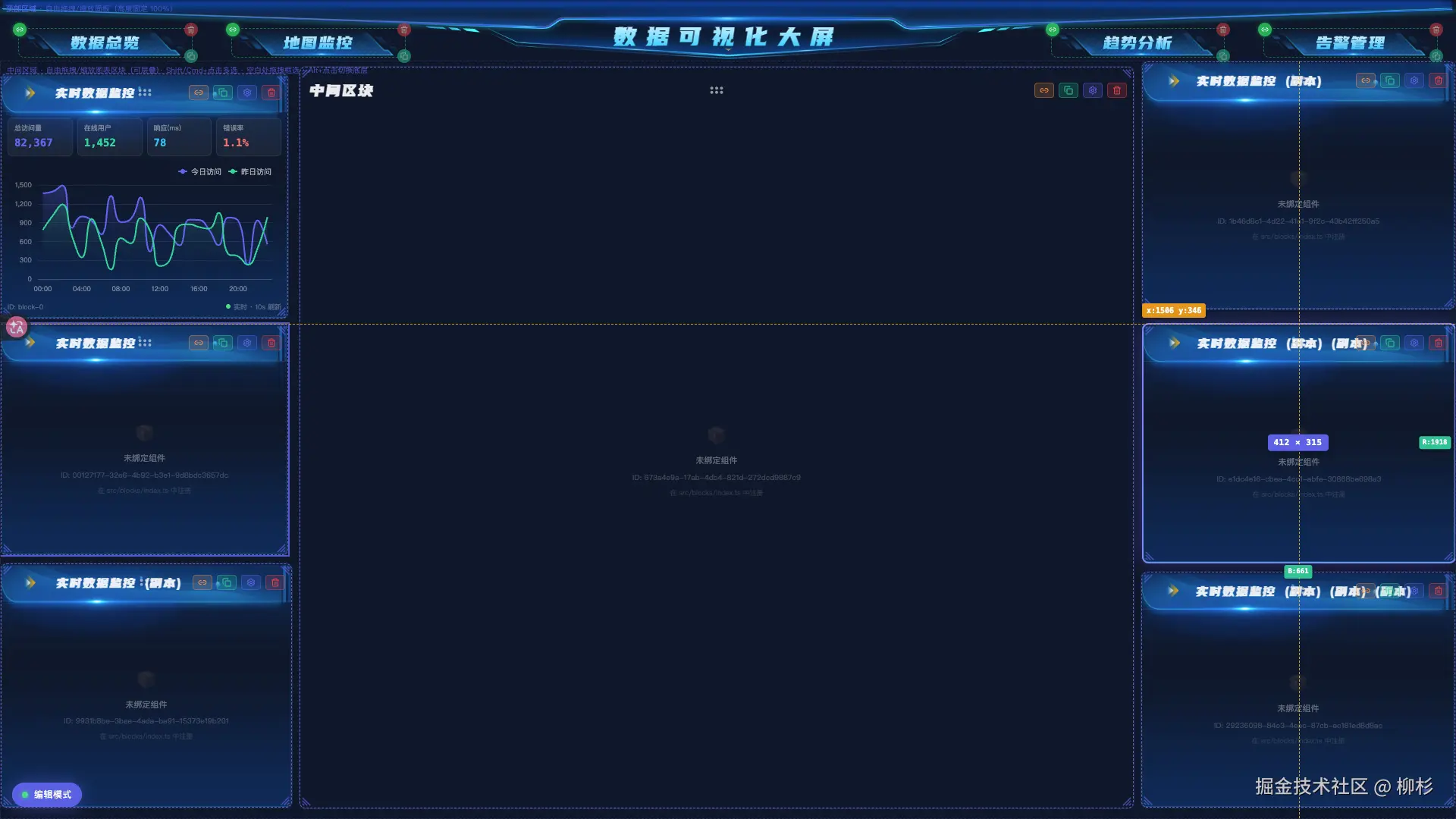

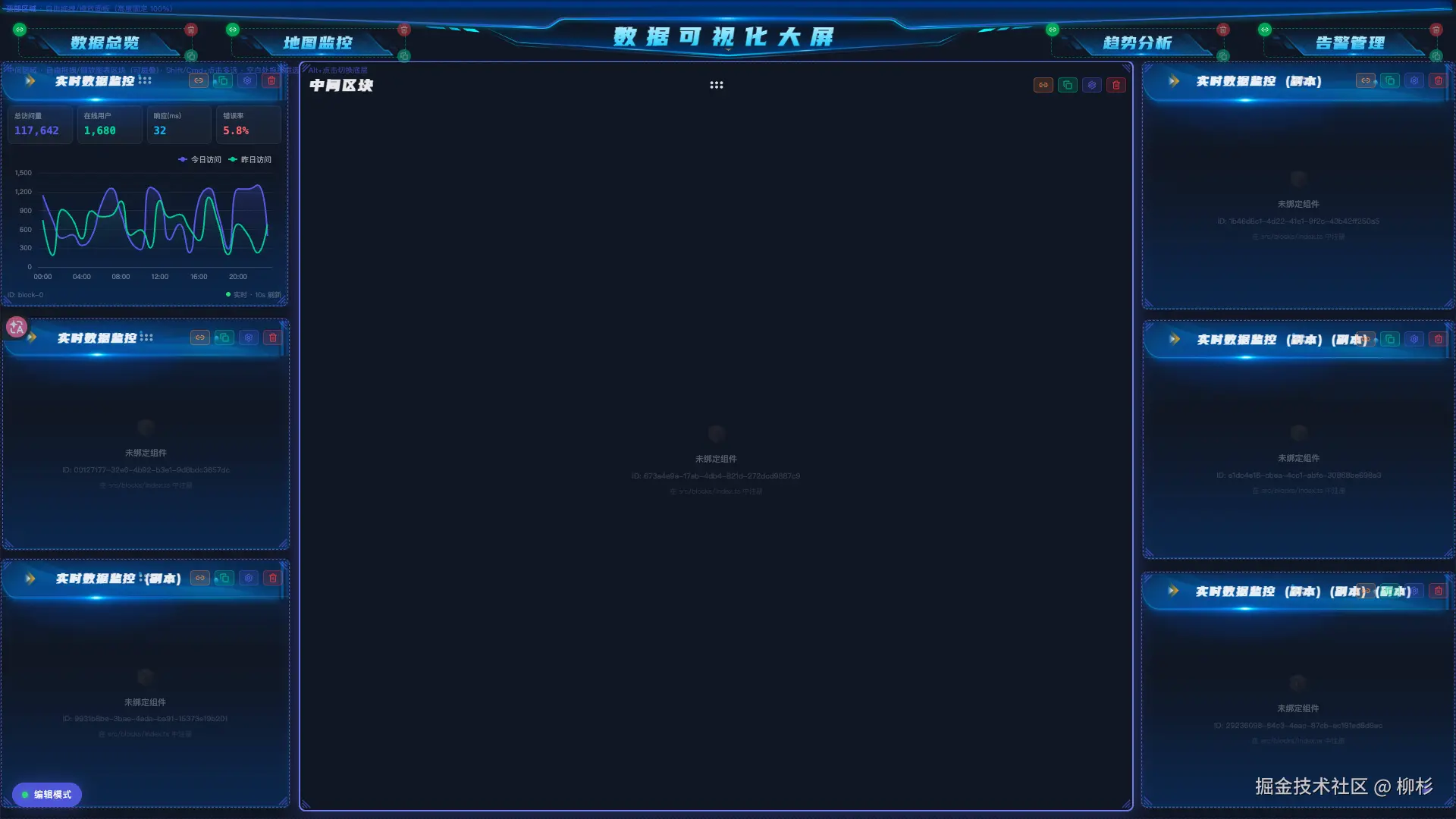

编辑模式下，图表区块可以直接拖拽、缩放、复制、删除和调整层级。区块标题、背景、内容区、卡片背景、标题字体、边距、动画等都可以单独配置。

预览模式下，这些编辑辅助线、拖拽手柄和工具面板会自动隐藏，页面只保留最终展示效果。

2. 多页面大屏

SDK 内置 HashRouter，路由格式为：

text 复制代码

/#/page/:pageId

每个页面独立维护：

中间区域配置 middle
图表区块 chartBlocks
页面参数 params

头部 header 和底部 footer 是全局共享配置，适合真实大屏系统里"统一标题栏 + 统一底部导航"的场景。

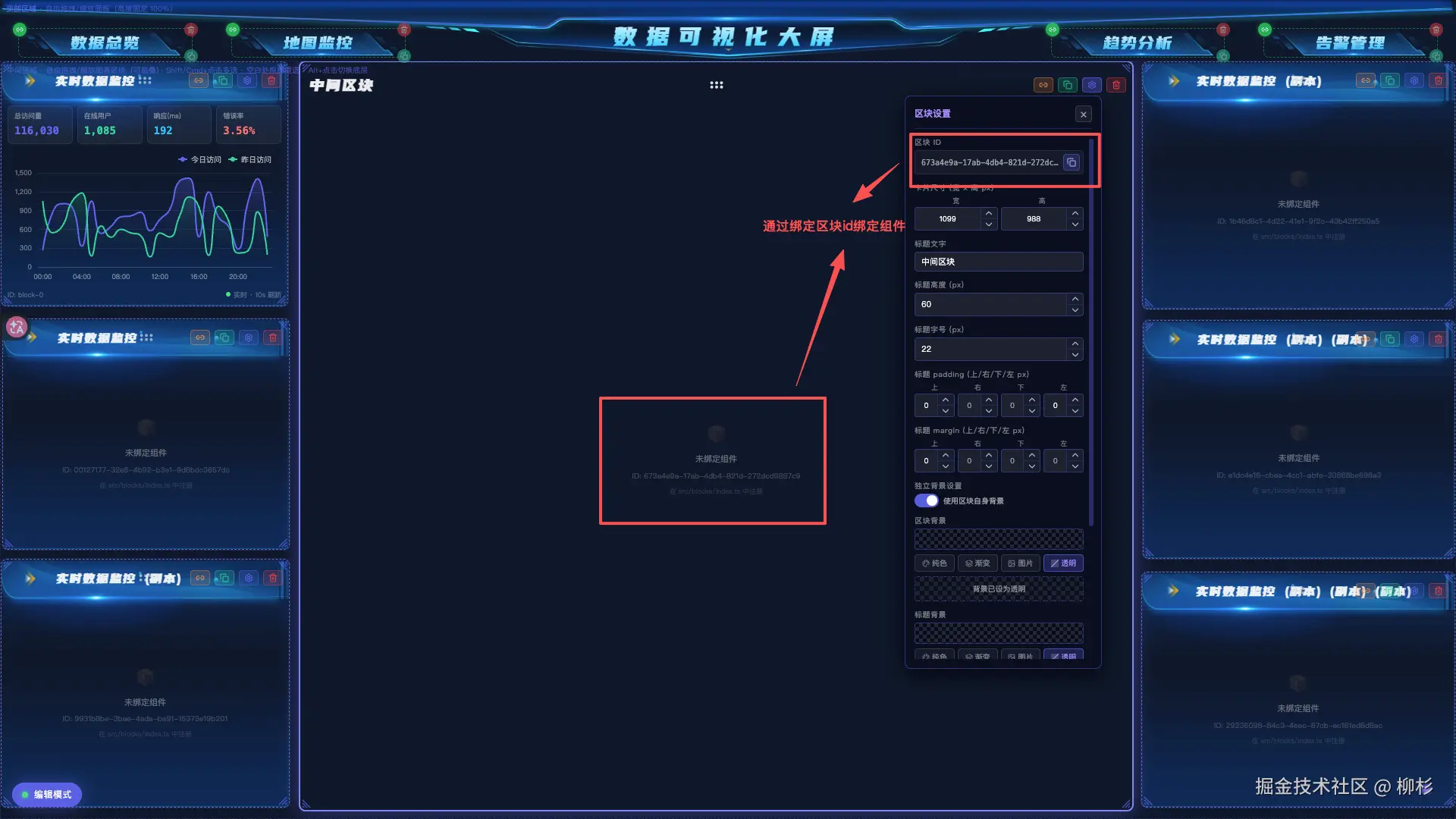

3. 区块注册机制

脚手架不绑定任何图表库。你可以注册 ECharts、AntV、Three.js、地图组件，甚至是一个普通业务表格。

tsx 复制代码

import {
  App,
  registerBlock,
  type BlockComponentProps,
} from '@lius1314/visual-dashboard-scaffold';
import '@lius1314/visual-dashboard-scaffold/style.css';

function SalesChart({ title, pageParams, emit }: BlockComponentProps) {
  return (
    <div style={{ width: '100%', height: '100%' }}>
      <button onClick={() => emit?.('sales:refresh', { region: pageParams?.region })}>
        {title}
      </button>
    </div>
  );
}

registerBlock('sales-chart', SalesChart);

export default function AppPage() {
  return <App />;
}

配置中的 chartBlock.layout.i 与注册 ID 对上后，SDK 就会在对应区块里渲染你的组件。

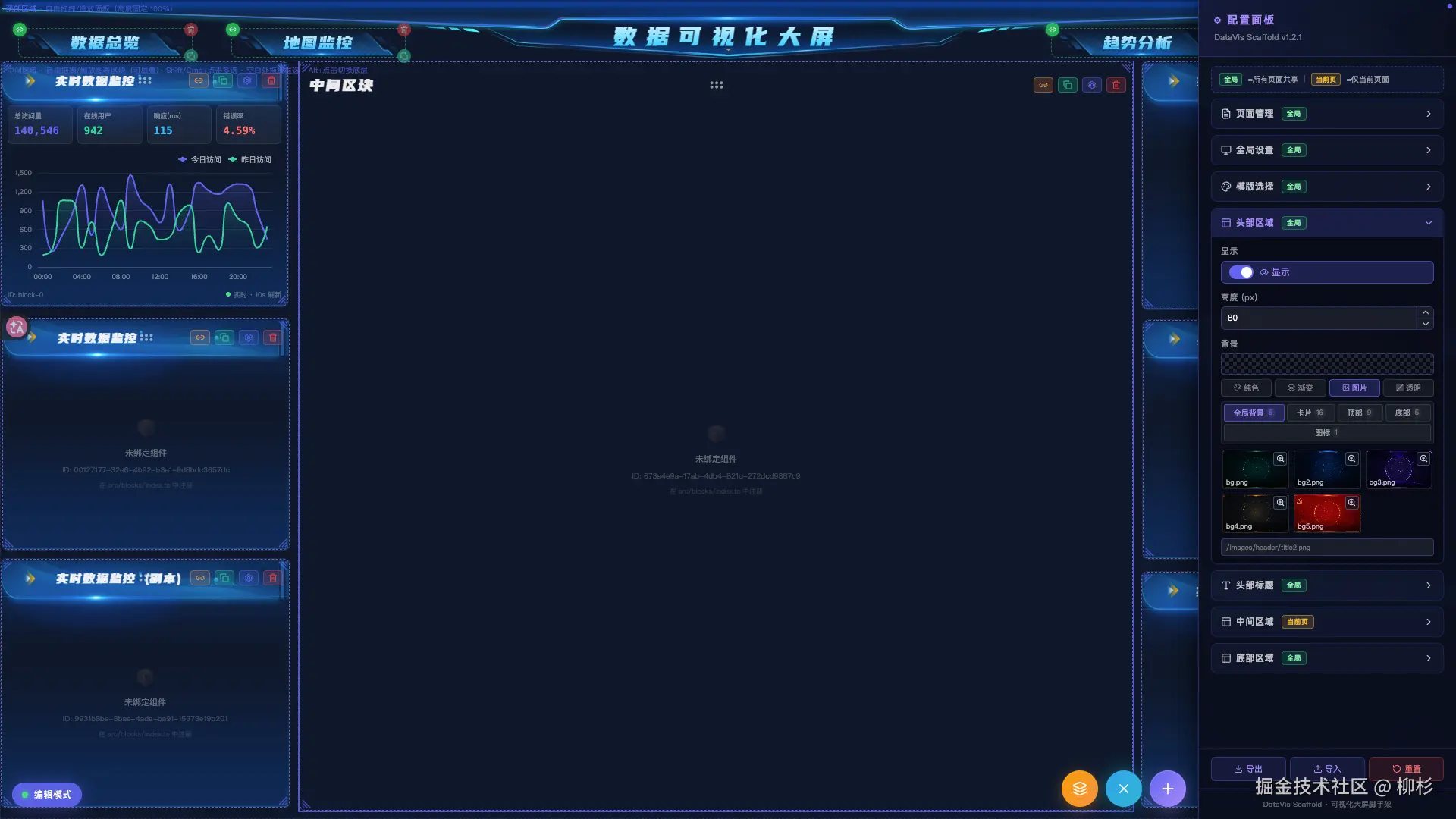

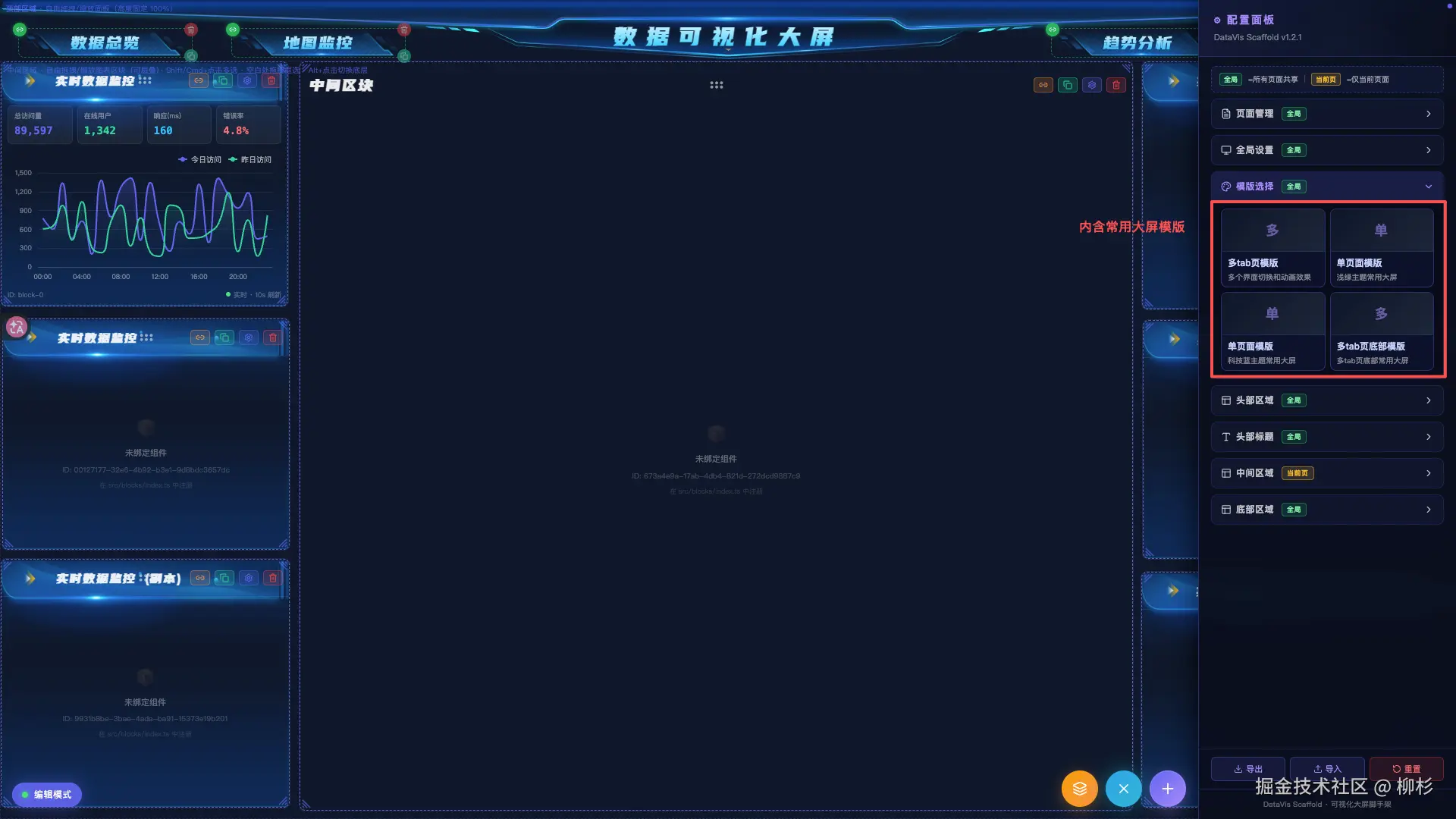

4. 主题和素材资源

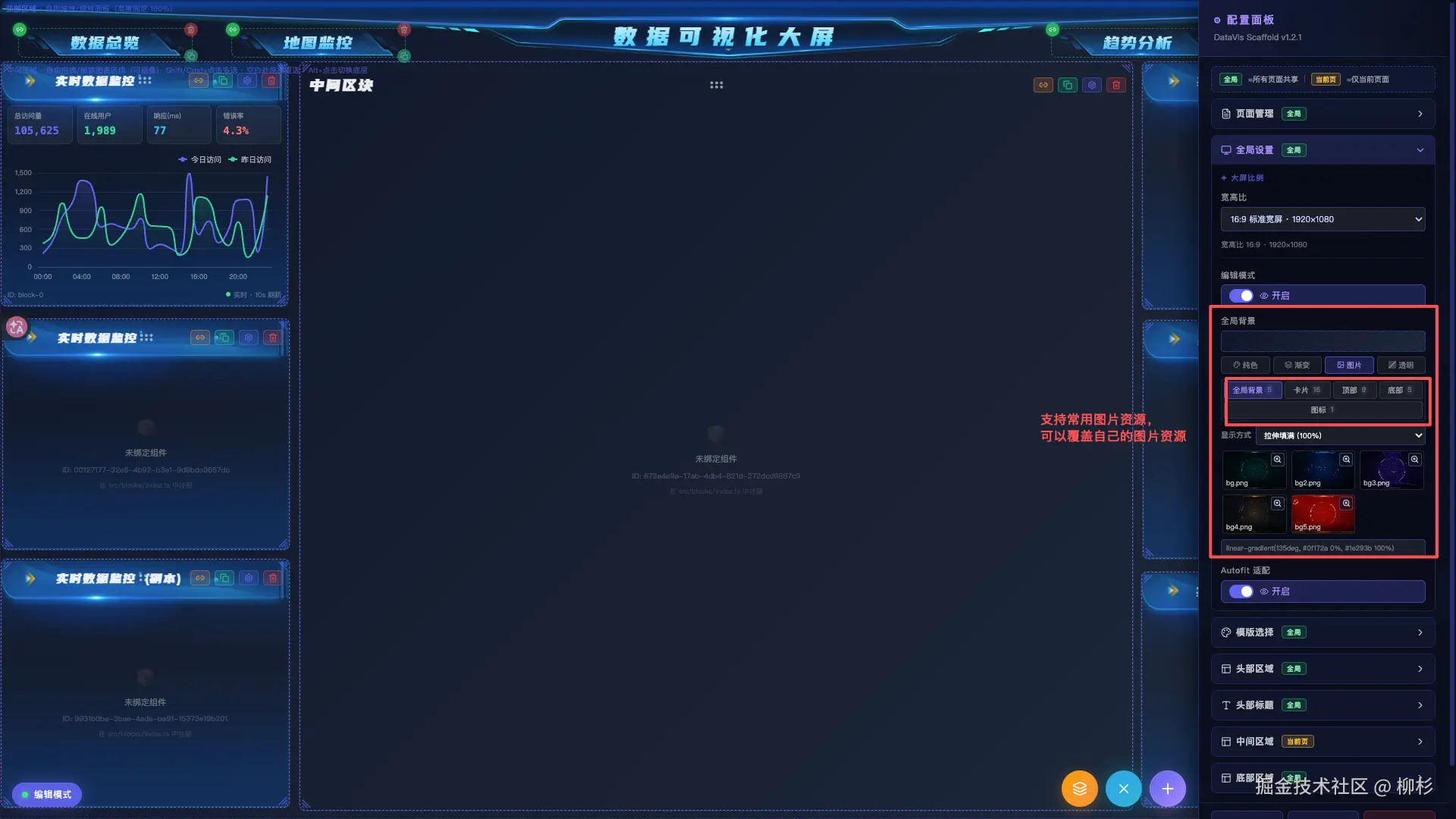

项目内置了多类静态资源：

themes/：布局主题 JSON
images/bg/：全局背景
images/card/：卡片和标题装饰
images/header/：顶部装饰
images/footer/：底部装饰
fonts/：常用大屏字体
css/ 与 webfonts/：Font Awesome 图标资源

资源选择器会按分类展示，便于在编辑面板里直接切换背景、卡片、顶部或底部样式。

如果项目有自己的素材，也可以运行时注入：

ts 复制代码

import { configureImageAssets } from '@lius1314/visual-dashboard-scaffold';

configureImageAssets({
  assets: {
    bg: ['factory.png', 'city.png'],
    business: ['alarm-card.png', 'device-panel.png'],
  },
  folders: [
    { key: 'bg', label: '背景' },
    { key: 'business', label: '业务素材' },
  ],
  basePath: '/images',
});

5. 配置导入导出

编辑完成后，可以在设置面板导出 JSON 配置。宿主项目下次启动时把 JSON 作为 initialConfig 传入即可：

tsx 复制代码

import { App } from '@lius1314/visual-dashboard-scaffold';
import config from './dashboard-config.json';

export default function Dashboard() {
  return <App initialConfig={config} defaultEditMode={false} />;
}

initialConfig 的设计比较克制：它只在首次没有本地持久化数据时加载。用户后续编辑会被保存在本地，不会被每次刷新覆盖。如果需要回到默认配置，可以点击设置面板里的"重置"。

6. 本地持久化

状态管理使用 Zustand。持久化没有简单地把整个大 JSON 都塞进 localStorage，而是使用混合存储：

小体积元信息写入 localStorage
页面详情写入 IndexedDB
高频拖拽更新做节流合并
页面删除后清理 IndexedDB 中的旧数据

这样在拖拽、缩放、频繁调整区块时，不会因为不断 JSON.stringify 大配置而明显卡顿。

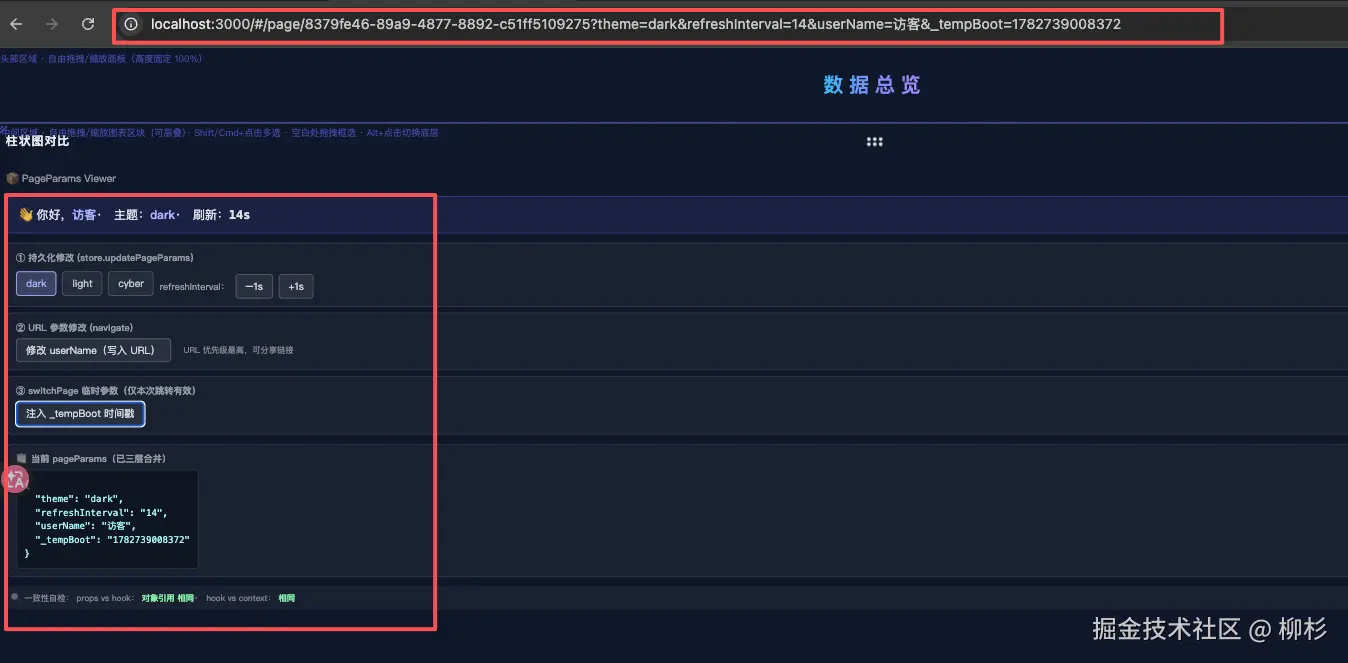

7. 页面跳转和参数传递

页面参数支持三层合并：

text 复制代码

URL search params > switchPage params > PageConfig.params

区块内部可以通过 usePageContext 获取页面上下文：

tsx 复制代码

import { usePageContext } from '@lius1314/visual-dashboard-scaffold';

function RegionCard() {
  const { switchPage, pageParams } = usePageContext();

  return (
    <button onClick={() => switchPage('detail-page', { region: pageParams.region ?? 'beijing' })}>
      查看详情
    </button>
  );
}

也可以直接访问可分享链接：

text 复制代码

/#/page/detail-page?region=beijing&theme=dark

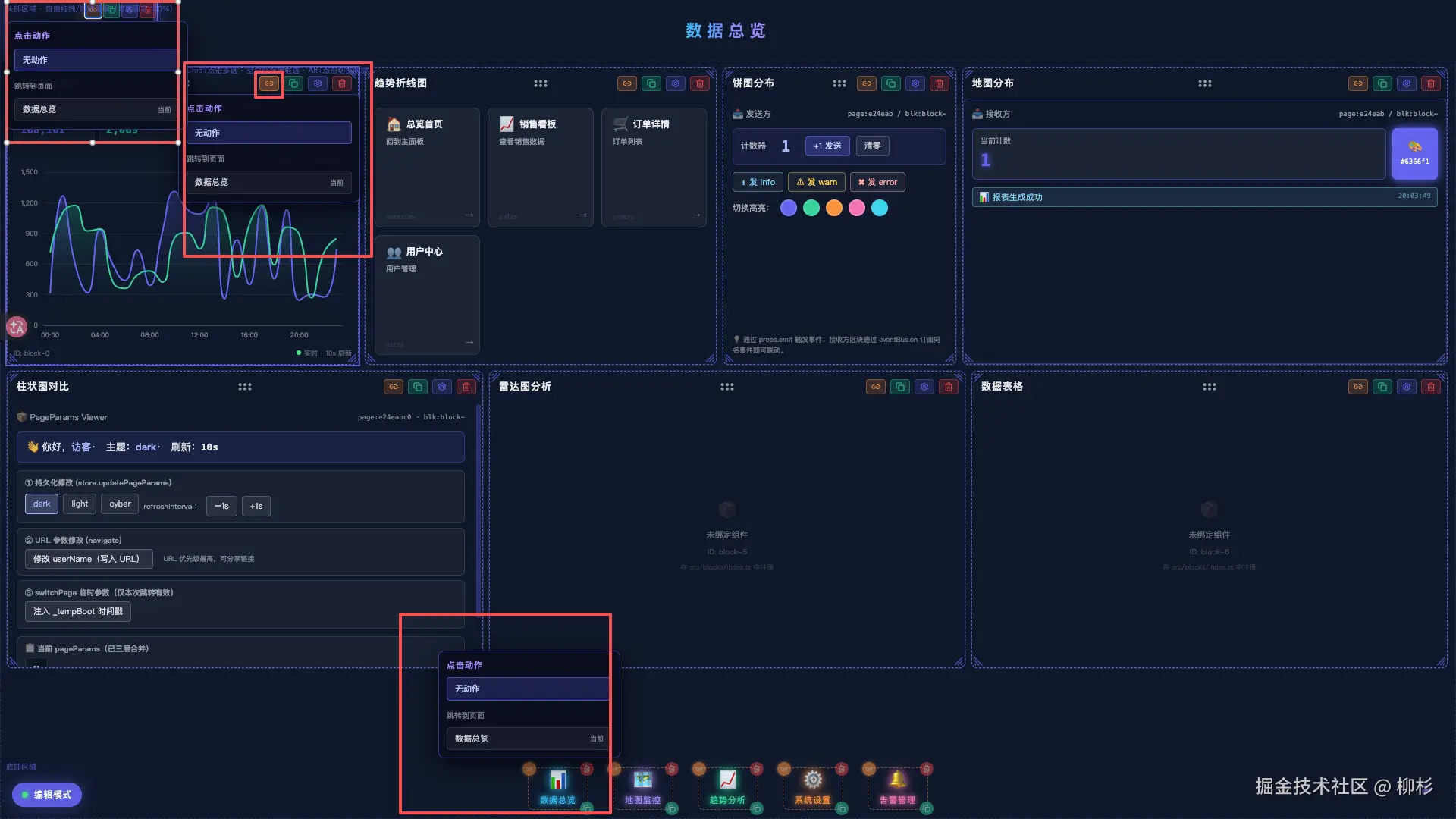

8. 行为系统

底部按钮、头部面板、图表区块都可以配置点击行为：

ts 复制代码

type BlockAction =
  | { type: 'switchPage'; pageId: string; params?: Record<string, unknown> }
  | { type: 'emitEvent'; eventName: string; payload?: unknown }
  | { type: 'custom'; handlerKey: string }
  | { type: 'none' };

常见场景：

点击底部按钮跳转页面；
点击地图区块发送事件；
点击头部指标面板打开业务弹窗；
只展示不响应点击。

自定义 handler 也可以在宿主项目注册：

tsx 复制代码

import { registerActionHandler } from '@lius1314/visual-dashboard-scaffold';

registerActionHandler('openAlarmDialog', () => {
  console.log('打开告警弹窗');
});

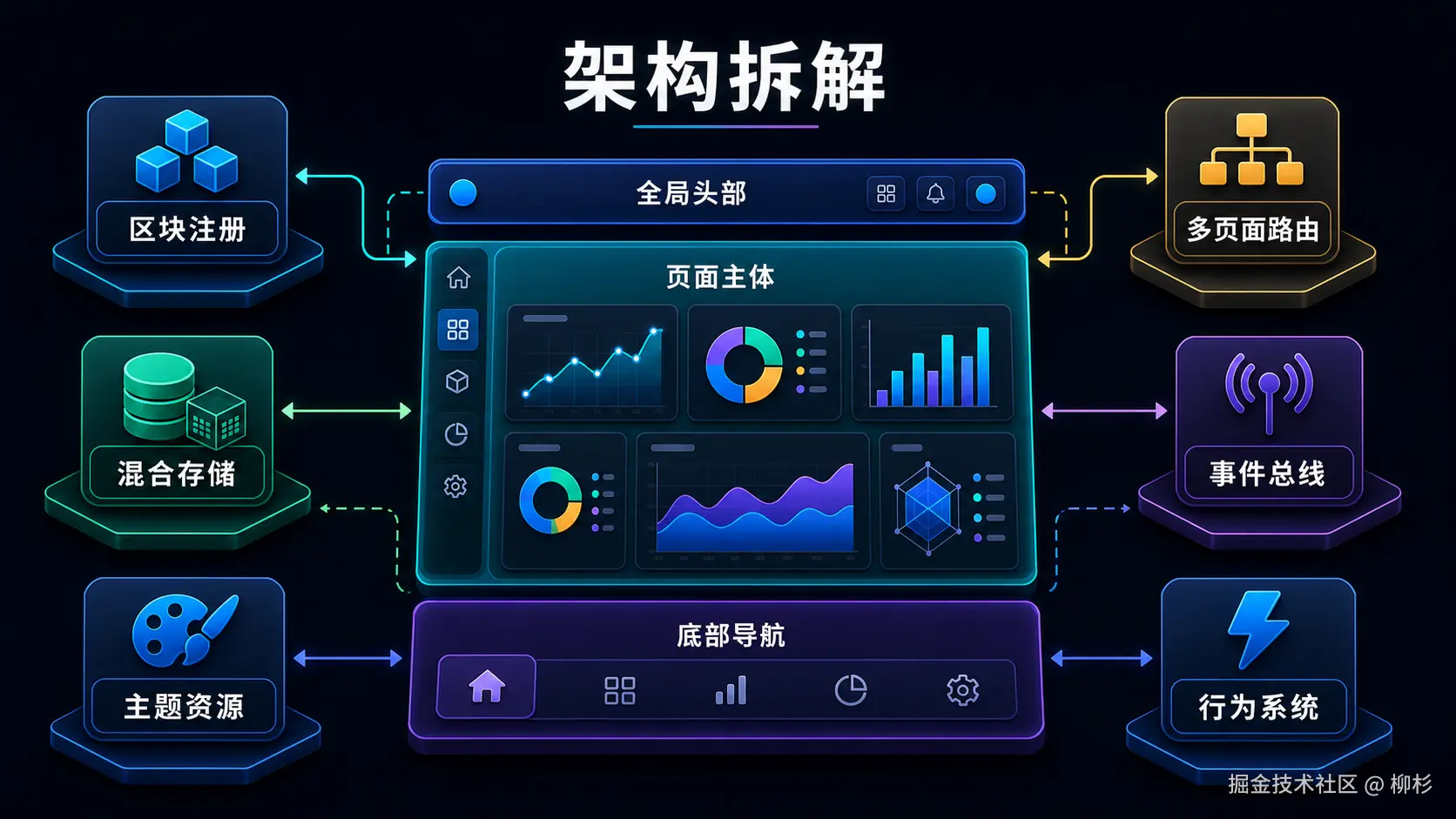

架构拆解

整体结构可以理解成三层：

text 复制代码

OuterContainer
  HeaderSection   # 全局头部：标题 + 可拖拽面板
  MiddleSection   # 页面主体：图表区块编排
  FooterSection   # 全局底部：导航 Dock

对应的数据结构：

text 复制代码

DashboardConfig
  outer
  header
  footer
  activePageId
  pages[]
    middle
    chartBlocks[]
    params

这个结构的好处是边界非常清楚：

全局区域统一配置；
页面内容相互隔离；
区块组件独立注册；
配置可以完整序列化；
宿主项目仍然掌握业务组件的实现。

拖拽布局为什么选择像素坐标

很多后台系统更适合网格栅格，但可视化大屏通常来自设计稿，落点是明确的像素位置。如果继续用普通响应式布局，开发时反而要不断换算。

这个项目的 ChartBlockLayout 使用像素坐标：

ts 复制代码

interface ChartBlockLayout {
  i: string;
  x: number;
  y: number;
  w: number;
  h: number;
  zIndex?: number;
  minW?: number;
  minH?: number;
}

它更贴近设计交付：区块放在什么位置、占多大、层级多少，都能直接表达。预览时再交给 autofit.js 做整体等比缩放。

自适应方案

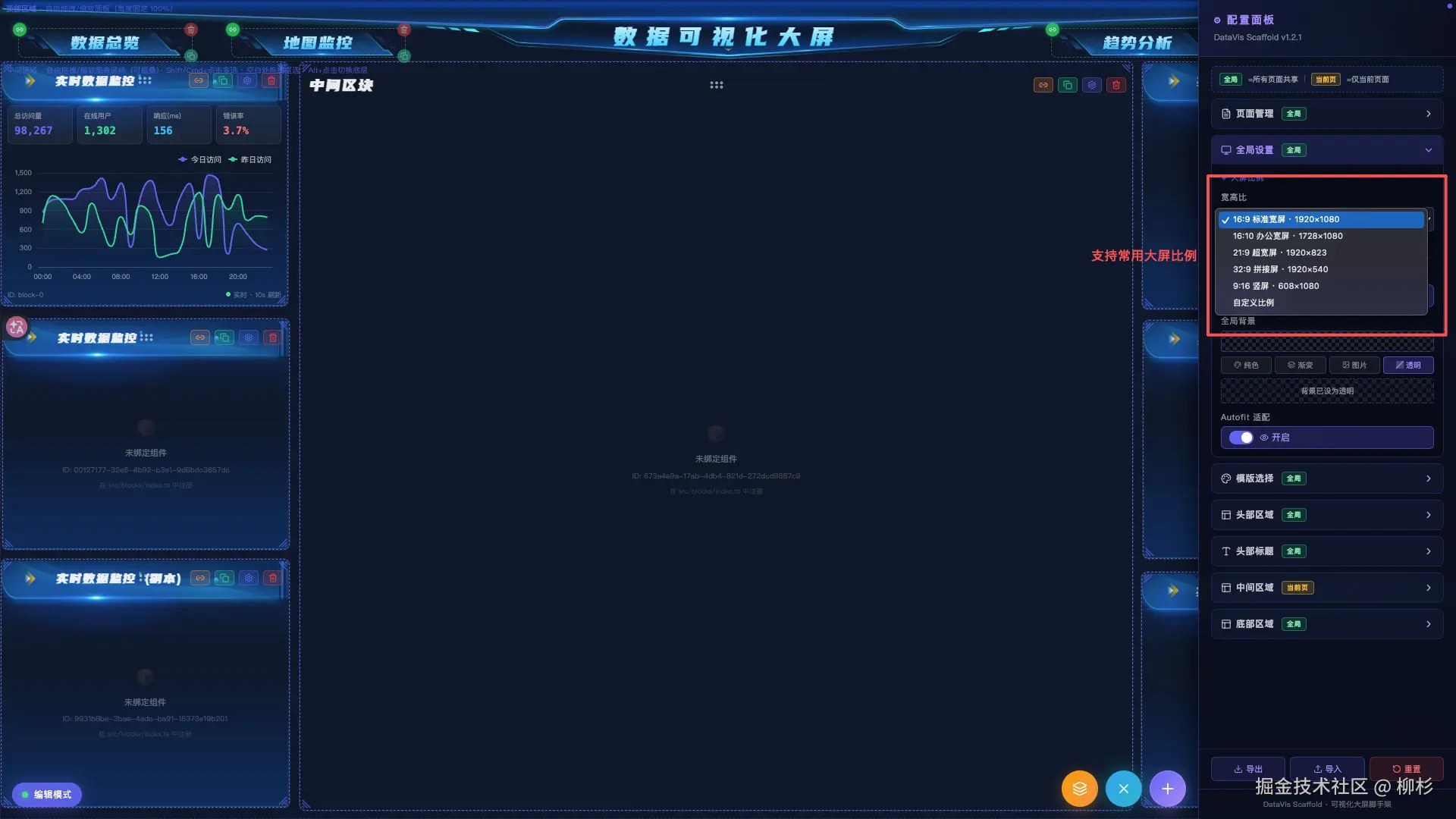

预览模式下，SDK 使用 autofit.js 按设计尺寸等比缩放。默认设计尺寸是 1920 x 1080，设置面板支持：

16:9 标准宽屏
16:10 办公宽屏
21:9 超宽屏
32:9 拼接屏
9:16 竖屏

编辑模式下，不直接把整个 body 交给 autofit 缩放，而是对内容区域做单独缩放。这样工具栏、抽屉、配置面板仍然保持可操作，不会出现编辑 UI 被一起缩小后难以点击的问题。

事件通信

脚手架内置 EventBus，支持页面级 scope。发送方可以这样写：

tsx 复制代码

function MapBlock({ emit }: BlockComponentProps) {
  return (
    <button onClick={() => emit?.('map:regionClicked', { region: '华东' })}>
      点击区域
    </button>
  );
}

接收方监听同一页面内的事件：

tsx 复制代码

import { useEventBus, type BlockComponentProps } from '@lius1314/visual-dashboard-scaffold';

function TrendBlock({ pageId }: BlockComponentProps) {
  useEventBus('map:regionClicked', (payload) => {
    console.log('刷新趋势图', payload);
  }, { scope: pageId ? `page:${pageId}` : undefined });

  return <div>趋势图</div>;
}

页面卸载时，SDK 会清理当前页面 scope 下的监听，避免切换页面后旧组件继续响应事件。

快速接入

安装：

bash 复制代码

npm install @lius1314/visual-dashboard-scaffold
npm install react react-dom react-router-dom

宿主入口：

tsx 复制代码

import { App } from '@lius1314/visual-dashboard-scaffold';
import '@lius1314/visual-dashboard-scaffold/style.css';

export default function Dashboard() {
  return <App editable defaultEditMode={false} />;
}

只读生产模式：

tsx 复制代码

<App editable={false} initialConfig={config} />

自定义区块：

tsx 复制代码

import { registerBlock, type BlockComponentProps } from '@lius1314/visual-dashboard-scaffold';

function DevicePanel({ title, pageParams }: BlockComponentProps) {
  return (
    <div style={{ width: '100%', height: '100%' }}>
      {title}: {String(pageParams?.deviceId ?? '-')}
    </div>
  );
}

registerBlock('device-panel', DevicePanel);

使用时要注意的点

1. 静态资源需要同步

npm 包会携带 public/ 目录，但浏览器最终访问的是宿主项目的静态资源路径。因此需要把包里的 public 同步到宿主 public：

text 复制代码

node_modules/@lius1314/visual-dashboard-scaffold/public -> public

否则主题、背景、字体、Font Awesome 图标可能出现 404。

如果资源被改乱，或升级 SDK 后想恢复内置资源，可以加一个重置脚本：

json 复制代码

{
  "scripts": {
    "reset:datavis-assets": "node -e "const fs=require('fs'); ['themes','images','fonts','css','webfonts'].forEach(d=>fs.rmSync('public/'+d,{recursive:true,force:true})); fs.cpSync('node_modules/@lius1314/visual-dashboard-scaffold/public','public',{recursive:true,force:true});""
  }
}

然后执行：

bash 复制代码

npm run reset:datavis-assets

这个命令只重置 SDK 相关的 themes、images、fonts、css、webfonts 目录。如果业务素材也放在这些目录里，执行前要先备份，或者把业务素材放到独立目录，再用 configureImageAssets 接入。

2. `initialConfig` 不是强制覆盖

它是"首次默认配置"，不是"每次启动覆盖配置"。这样设计是为了保护用户在编辑模式里的本地修改。

如果要强制恢复默认，可以使用设置面板的"重置"，或调用 store 的 resetConfig()。

新版配置里，header 和 footer 位于 DashboardConfig 顶层。旧版页面级 header / footer 仍会兼容迁移，但新项目建议统一使用顶层字段。

适合哪些场景

这个脚手架适合：

智慧园区、智慧工厂、智慧城市类大屏；
运维监控、态势感知、设备监控系统；
需要多页面导航和页面参数传递的大屏；
需要交付后可视化调参、导出配置的项目；
想把图表组件和大屏框架解耦的团队。

如果只是一个固定的单页展示、没有编辑配置需求，手写页面可能更轻。但只要项目开始出现"可配置、可复用、多页面、可交付"的要求，这类脚手架就能明显减少重复劳动。

总结

@lius1314/visual-dashboard-scaffold 的定位不是图表库，而是大屏应用的装配层。

它把拖拽布局、多页面路由、主题素材、配置持久化、导入导出、事件通信和行为配置这些通用能力沉到框架里，让业务开发更专注于图表、地图和数据逻辑本身。

对于需要快速搭建可视化大屏，又希望后续能持续调整和复用配置的项目，它可以作为一个比较完整的起点。

项目地址：www.npmjs.com/package/@li...

如果你对可视化、3D技术感兴趣的话，欢迎来公众号 柳杉前端 瞧一瞧看一看
