二、保护模式的段：选择子、GDT，与那张 64 位的段描述符

二、保护模式的段：选择子、GDT，与那张 64 位的段描述符

---

系列说明 ：这是"x86 的内存管理是怎么一步步演进来的"系列第二篇。整个系列想把三样东西从 CPU 硬件的视角 讲透：段寄存器机制 、GDT / TSS 这些 CPU 层面的表和寄存器 、页表的硬件翻译机制。主线是一条演进史------从 1978 年的 8086，到 80386 的保护模式，再到今天的 x86-64。

六篇的安排是：第一篇 8086 实模式的段寄存器（为什么会有"段"这东西）；第二篇（本文） 保护模式的段（选择子、GDT、段描述符的位结构）；第三篇 特权级与门，以及 TSS 当年的"本来用途"；第四篇 x86-64 的简化（段基本废弃，FS/GS 为什么留下）；第五篇 内核里的 GS / swapgs 与现代 TSS；第六篇 页表的 CPU 机制（CR3、page walk、PTE、KPTI）。

---

上一篇我们把 8086 的段寄存器扒了个底朝天，结论很朴素：实模式下，段寄存器里装的就是段基址本身，CPU 拿过来左移 4 位、加上偏移，就是物理地址。没有检查、没有表、没有权限。任何程序都能往 CS 写任何值，然后访问 1MB 里的任何一个字节------包括别人的代码、数据，甚至 BIOS。

这套裸奔模式，在单任务的 DOS 年代还能凑合。但一旦要同时跑多个程序、要让操作系统挡住乱来的应用，它就彻底不够用了。于是 80286、特别是 80386，给段寄存器来了一次彻底变身：进入保护模式 后，段寄存器里装的不再是段基址 ，而是一个叫**选择子（selector）**的编号。CPU 拿这个编号去查一张表（GDT），表里那条 64 位的段描述符才真正记着这个段的基址、有多大、需要什么权限才能碰。

这一篇就把这套新机制拆开：选择子的位结构、GDT 长什么样、那张 64 位描述符逐位是什么意思，以及上一篇结尾预告的"隐藏缓存"是怎么在保护模式下转正成主角的。最后我们在真机上把这套东西跑一遍------加载一个选择子，dump 出 CPU 查表缓存下来的结果，再故意触发一次保护错误，看硬件怎么当场拦住。

实验环境 ：和第一篇同一套。我这台是 arm64 的 Mac，靠 Docker 拉一个 x86-64 容器（--platform linux/amd64，底层走 QEMU 模拟），里面装了 nasm + qemu-system-i386 + gcc。镜像叫 x86lab，构建方式在第一篇文末，这篇直接复用。本文要写一段引导扇区：先建好 GDT，切进保护模式，往段寄存器里加载选择子，然后停机，用 QEMU monitor 的 info registers 把段寄存器的隐藏部分 dump 出来。另外那张"段描述符逐位"，我写了一个可移植的 C 解码器 gdt.c，任意机器 gcc gdt.c -o gdt && ./gdt 都能复现，输出和 QEMU 的 dump 一一对得上。完整代码和复现命令在文末附录。

一、问题变了：不再是"位数不够"，而是"管不住"

先说清楚一件事：保护模式的段，要解决的问题和 8086 完全不是一回事了。

8086 的段，纯粹是为了"凑高位"------16 位寄存器够不着 1MB 内存，拿两个寄存器拼。那是个寻址问题。

到了 80386，寄存器已经是 32 位 了，一个寄存器就能数到 2^32 = 4GB，寻址早就不是问题。这时候还留着"段"，要解决的是另一个完全不同的麻烦：怎么管住程序，别让它乱碰内存。

具体说，操作系统想要这么几件事：

• 边界 ：一个程序的代码段就这么大，它读写不该越过这个范围。越界要能被当场拦住。
• 权限：代码段只能执行、不能被当数据写；某些内存只有操作系统（高特权级）能碰，应用程序（低特权级）碰了要报错。
• 隔离：A 程序的段和 B 程序的段，物理上分开，互相够不着。

这些东西，实模式那套"段寄存器=段基址、CPU 直接左移相加"根本提供不了------因为段寄存器里只有一个基址，没地方记"这个段多大""谁能访问"。

Intel 的解法是给每个段配一份"档案"。这份档案里写齐了：段从哪开始（base）、有多大（limit）、是代码还是数据、要多高的权限才能访问（DPL）......这份档案就叫段描述符（segment descriptor） ，它是一个 **64 位（8 字节）**的结构。所有段的描述符排成一张表，叫 GDT（Global Descriptor Table，全局描述符表）。

而段寄存器呢？它不再装基址了，改装一个指向这张表第几项 的编号------这就是选择子。

   实模式                               保护模式
   ┌──────────────┐                     ┌──────────────┐
   │   段寄存器   │                     │   段寄存器   │
   │  [ 段基址 ]  │ ──<<4──►            │  [ 选择子 ]  │ ──查表──►
   └──────────────┘ 物理地址            └──────────────┘ 段描述符
   段值本身就是基址                     段值是个编号
   CPU 直接拿来算                       CPU 拿它去 GDT 查      │
                                                               ▼
                                                      ┌─────────────────┐
                                                      │ base/limit/权限 │
                                                      └─────────────────┘
                                                      描述符里才记着真正的基址

这是整个 x86 演进里最大的一次转身：段寄存器从"直接存基址的数"，变成了"查表的索引"。理解了这一步，后面 TSS、特权级、乃至 x86-64 为什么能把段"基本废掉"，才都有了根。

二、选择子：段寄存器里那 16 位，被拆成了三段

先看段寄存器里现在装的"选择子"。它还是 16 位 （和实模式段寄存器一样宽），但这 16 位不再是一个整体的基址，而是被拆成三个字段：

   选择子（16 位）的位结构：

    15                          3 2    1   0
   ┌─────────────────────────────┬───┬───────┐
   │        Index (13 位)        │TI │  RPL  │
   └─────────────────────────────┴───┴───────┘
   描述符在表里的下标             │    RPL（2 位）
                                  │
                             TI=0 查 GDT
                             TI=1 查 LDT

• Index（高 13 位） ：描述符在表里的下标 。13 位能表示 2^13 = 8192 个，所以一张表最多 8192 个段描述符。
• TI（Table Indicator，第 2 位） ：查哪张表。TI=0 查 GDT（全局表），TI=1 查 LDT（局部表，每个任务一张，下面会提）。
• RPL（Requested Privilege Level，低 2 位）：请求特权级，0~3。这个字段和"权限检查"有关，是第三篇特权级的重头戏，这里先只认识它占了最低 2 位。

关键的一个细节：Index 是从第 3 位开始的，低 3 位（TI + RPL）不算下标。 所以一个选择子的数值，和它指向第几项，差了 8 倍（2^3）。换句话说：

   选择子 = (Index << 3) | (TI << 2) | RPL

   三个字段各占自己的位:Index 在高 13 位、TI 在第 2 位、
   RPL 在低 2 位,拼起来就是这 16 位的选择子。

   注意 Index 是"左移 3 位"后才落到选择子里的,所以反过来取
   下标要"右移 3 位":Index = 选择子 >> 3。
   而 Index<<3 在数值上正好等于 Index×8------因为每个描述符是
   8 字节,这一步无意中就把下标变成了"描述符在表里的字节偏移"
   (CPU 用 GDTR.Base + (选择子 & ~7) 定位描述符)。低 3 位腾给
   TI/RPL,不参与寻址,8 字节对齐天然成立。设计得很巧。

来看几个最常见的选择子，反推它们指向哪：

   选择子 0x08 = 二进制 0000_0000_0000_1000
                 Index = 0x08 >> 3 = 1，TI=0，RPL=0
                 → GDT 第 1 项，特权级 0

   选择子 0x10 = 0000_0000_0001_0000
                 Index = 0x10 >> 3 = 2，TI=0，RPL=0
                 → GDT 第 2 项

   选择子 0x18 = Index = 3 → GDT 第 3 项

   选择子 0x03 = 0000_0000_0000_0011
                 Index = 0，TI=0，RPL=3
                 → GDT 第 0 项，特权级 3

这就是为什么内核代码里你总看到 0x08、0x10 这种"跳着 8"的选择子值------它们的 Index 左移 3 位(Index << 3)后,数值上就成了 1×8、2×8......第 0 项(选择子 0x00,Index=0)有个特殊约定：GDT 的第 0 项必须是"空描述符"（全 0），不能用。 加载选择子 0（且要真正访存）会触发错误。这是 Intel 故意留的一道保险，防止程序员忘了初始化段寄存器（默认是 0）就拿去访存。

GDT vs LDT 一句话 ：GDT 是全局唯一的一张表，存放所有任务共享的段（内核代码/数据段等）。LDT 是"局部描述符表"，设计初衷是每个任务一张、存自己私有的段，靠 TI=1 来选。但实际上，现代操作系统（Linux 在内）几乎不用 LDT------平坦内存模型下大家共享 GDT 里那几个段就够了。LDT 和它的伙伴 LDTR 寄存器，我们第三篇连同 TSS 一起讲它当年的"本来用途"和为什么被冷落。这一篇所有例子都走 GDT（TI=0）。

三、GDTR：CPU 怎么知道 GDT 在哪

选择子说"我要表里第几项"，可 CPU 得先知道这张表本身在内存的哪个位置 。这个信息存在一个专门的寄存器里：GDTR（GDT Register）。

GDTR 是个 48 位的寄存器（保护模式下），装两样东西：

   GDTR（48 位）：

   ┌────────────────────────────┬──────────────────┐
   │       Base（32 位）        │  Limit（16 位）  │
   │   GDT 在内存里的起始地址   │   表的大小减 1   │
   └────────────────────────────┴──────────────────┘

• Base：GDT 在线性地址空间里的起始地址（32 位）。
• Limit ：表的字节长度减 1。比如表里有 N 个描述符，每个 8 字节，Limit = N×8 − 1。

为什么是"减 1"？因为这样 Limit=0 表示"1 个字节"，能表示的最大范围正好覆盖到 0xFFFF 项满。这种"长度减一"的编码在 x86 里到处都是（段 limit 也是），习惯就好。

CPU 怎么用这俩拼出"第 i 个描述符的地址"？

   第 Index 个描述符的线性地址 = GDTR.Base + Index × 8

   （Index×8 就是选择子高 13 位的天然含义------见上一节）

加载 GDTR 用一条专门的指令 lgdt，它从内存里读 6 字节（2 字节 limit + 4 字节 base）填进 GDTR。这条指令是特权指令，只有操作系统（最高特权级）能执行------总不能让应用程序自己改"段表在哪"，那保护就没意义了。

一会儿实测时，我们会 dump 出 GDTR，亲眼看到它的 base 和 limit。

四、主角登场：64 位的段描述符，逐位拆开

现在到了最硬核、也最关键的部分：那张表里每一项------64 位的段描述符------到底长什么样。

这 8 个字节，是 Intel 为了向后兼容硬塞出来的，字段排布得非常零碎：base 被切成三段塞在不同位置，limit 被切成两段。第一次看会觉得乱，但每一位都有它的来历。先上全图：

   段描述符（64 位 / 8 字节），按 bit 从高到低：

    63          56 55  52 51  48 47         40 39        32
   ┌─────────────┬───────┬───────┬─────────────┬─────────────┐
   │ Base 31:24  │ Flags │ Limit │   Access    │ Base 23:16  │
   │   (8 位)    │(4 位) │ 19:16 │ Byte(8 位)  │   (8 位)    │
   └─────────────┴───────┴───────┴─────────────┴─────────────┘
    31                          16 15                      0
   ┌────────────────────────────┬────────────────────────────┐
   │     Base 15:0 (16 位)      │     Limit 15:0 (16 位)     │
   └────────────────────────────┴────────────────────────────┘

   拼起来的逻辑字段：
     Base  = Base31:24 : Base23:16 : Base15:0      → 32 位段基址
     Limit = Limit19:16 : Limit15:0                → 20 位段界限
     Access Byte（8 位）= P DPL S | E DC RW A      → 类型与权限
     Flags（4 位）      = G DB L AVL               → 粒度等

为什么 base 和 limit 被切得稀碎？历史原因：80286 的描述符里 base 只有 24 位、limit 只有 16 位（占了低 6 字节）。到 80386 要扩到 32 位 base、20 位 limit，可低 6 字节的格式不能动（要兼容 286），只能把多出来的位见缝插针塞进高 2 字节的空隙里。于是就有了 base 三段、limit 两段这种拼图。

下面把两个最要紧的复合字段------Access Byte 和 Flags------再放大。

Access Byte（访问字节）：类型和权限都在这 8 位里

   Access Byte（bit 47:40）：

    7   6   5   4   3   2   1   0
   ┌───┬───────┬───┬───┬───┬───┬───┐
   │ P │  DPL  │ S │ E │DC │RW │ A │
   └───┴───────┴───┴───┴───┴───┴───┘

• P（Present，第 7 位）：这个段在不在内存里。P=0 表示段不存在，访问它会触发 #NP（段不存在）异常。这是后来做"段交换"用的，平时都置 1。
• DPL（Descriptor Privilege Level，第 6~5 位） ：描述符特权级，0~3。这个段需要多高的权限才能访问。0 是最高（内核），3 是最低（用户）。这是特权保护的核心，第三篇细讲。
• S（第 4 位）：S=1 表示这是"代码段或数据段"（普通段）；S=0 表示这是"系统段"（如 TSS、LDT、各种门）。这一篇都是 S=1 的普通段，S=0 的系统段留给第三篇。
• E（Executable，第 3 位） ：S=1 时，E=1 是代码段 ，E=0 是数据段。这一位决定了下面 DC/RW 两位的含义。
• DC、RW、A ：含义随 E 而变：
  • 数据段（E=0） ：DC=方向（0 向上扩展，1 向下扩展，栈段用），RW=是否可写（0 只读，1 可读写；数据段永远可读），A=accessed（CPU 访问过置 1）。
  • 代码段（E=1） ：DC=一致性（conforming），RW=是否可读（0 只能执行，1 可读可执行；代码段永远不可写），A=accessed。

所以你看几个经典的 Access Byte 值：

   0x9A = 1001_1010
          P=1 DPL=00 S=1 | E=1 DC=0 R=1 A=0
          → 存在、特权级0、普通段、代码段、可读、非一致
          这就是内核代码段

   0x92 = 1001_0010
          P=1 DPL=00 S=1 | E=0 DC=0 W=1 A=0
          → 存在、特权级0、普通段、数据段、可写、向上扩展
          这就是内核数据段

   0xFA = 1111_1010  → DPL=11（特权级3）的代码段 → 用户代码段
   0xF2 = 1111_0010  → DPL=11 的数据段           → 用户数据段

内核里那几个段的 Access Byte，翻来覆去就这几个值。

Flags（4 位）：粒度，以及"这是 16 位还是 32 位段"

   Flags（bit 55:52）：

    3   2   1   0
   ┌───┬───┬───┬───┐
   │ G │DB │ L │AVL│
   └───┴───┴───┴───┘

• G（Granularity，粒度，第 3 位） ：最重要的一位。决定 limit 的单位。

  • G=0：limit 以字节 为单位，段最大 2^20 = 1MB。
  • G=1：limit 以 **4KB（一页）**为单位，段最大 2^20 × 4KB = 4GB。

  这就是怎么用 20 位的 limit 字段表示 4GB 的段：G=1 时，limit 这个数要乘 4096。所以一个 limit=0xFFFFF、G=1 的段，实际大小 = (0xFFFFF + 1) × 4096 = 4GB，正好覆盖整个 32 位地址空间。

• DB（第 2 位） ：D/B 位。代码段里它是 D（默认操作数/地址宽度，1=32 位，0=16 位）；数据段（栈）里它是 B。简单理解：1 = 32 位段，0 = 16 位段。

• L（Long mode，第 1 位）：64 位代码段标志。L=1 表示这是 x86-64 的 64 位代码段（这时 DB 必须为 0）。32 位保护模式下 L=0。这一位是第四、五篇 x86-64 的伏笔。

• AVL（第 0 位）：留给操作系统自己用，CPU 不管。

用一段 C 程序把描述符逐位解出来

光看图容易晕。我写了个解码器 gdt.c，把一个 64 位描述符按上面的规则拆开打印------这段在任意机器上 gcc 都能跑，不依赖 x86：

#include <stdio.h>
#include <stdint.h>

// 把一个 64 位段描述符按 Intel 手册逐位拆开
static void decode(const char *name, uint64_t d){
    // 界限 limit：低 16 位 + 高 4 位（在 bit48..51）
    uint32_t limit = (uint32_t)(d & 0xFFFF) | (uint32_t)(((d >> 48) & 0xF) << 16);
    // 基址 base：bit16..39（低24位）+ bit56..63（高8位）
    uint32_t base  = (uint32_t)((d >> 16) & 0xFFFFFF) | (uint32_t)(((d >> 56) & 0xFF) << 24);
    uint8_t access = (d >> 40) & 0xFF;   // access byte
    uint8_t flags  = (d >> 52) & 0xF;    // G/DB/L/AVL

    int P   = (access >> 7) & 1;
    int DPL = (access >> 5) & 3;
    int S   = (access >> 4) & 1;
    int E   = (access >> 3) & 1;   // 1=代码段
    int DC  = (access >> 2) & 1;
    int RW  = (access >> 1) & 1;
    int A   = (access >> 0) & 1;
    int G   = (flags >> 3) & 1;    // 粒度：1=4KB
    int DB  = (flags >> 2) & 1;    // 1=32位
    int L   = (flags >> 1) & 1;

    unsigned long bytes = G ? ((unsigned long)limit + 1) << 12
                            : ((unsigned long)limit + 1);

    printf("%s  描述符 = 0x%016llX\n", name, (unsigned long long)d);
    printf("    base   = 0x%08X\n", base);
    printf("    limit  = 0x%05X  (G=%d -> 实际 %lu 字节 = %s)\n",
           limit, G, bytes, G ? "4GB" : "");
    printf("    access = 0x%02X : P=%d DPL=%d S=%d  %s  %s%s A=%d\n",
           access, P, DPL, S,
           E ? "代码段(E=1)" : "数据段(E=0)",
           E ? (RW ? "可读R=1" : "只执行R=0") : (RW ? "可写W=1" : "只读W=0"),
           E ? (DC ? " 一致C=1" : " 非一致C=0") : (DC ? " 向下扩展" : " 向上扩展"),
           A);
    printf("    flags  = 0x%X  : G=%d(粒度) DB=%d(%s) L=%d\n\n",
           flags, G, DB, DB ? "32位" : "16位", L);
}

int main(void){
    decode("GDT[1] 代码段", 0x00CF9A000000FFFFULL);
    decode("GDT[2] 数据段", 0x00CF92000000FFFFULL);
    decode("GDT[3] 数据段", 0x00CF92400000FFFFULL);  // base = 0x00400000
    return 0;
}

跑出来（真实输出）：

GDT[1] 代码段  描述符 = 0x00CF9A000000FFFF
    base   = 0x00000000
    limit  = 0xFFFFF  (G=1 -> 实际 4294967296 字节 = 4GB)
    access = 0x9A : P=1 DPL=0 S=1  代码段(E=1)  可读R=1 非一致C=0 A=0
    flags  = 0xC  : G=1(粒度) DB=1(32位) L=0

GDT[2] 数据段  描述符 = 0x00CF92000000FFFF
    base   = 0x00000000
    limit  = 0xFFFFF  (G=1 -> 实际 4294967296 字节 = 4GB)
    access = 0x92 : P=1 DPL=0 S=1  数据段(E=0)  可写W=1 向上扩展 A=0
    flags  = 0xC  : G=1(粒度) DB=1(32位) L=0

GDT[3] 数据段  描述符 = 0x00CF92400000FFFF
    base   = 0x00400000
    limit  = 0xFFFFF  (G=1 -> 实际 4294967296 字节 = 4GB)
    access = 0x92 : P=1 DPL=0 S=1  数据段(E=0)  可写W=1 向上扩展 A=0
    flags  = 0xC  : G=1(粒度) DB=1(32位) L=0

注意 GDT1 和 GDT2：base 都是 0、limit 都是 4GB。这就是著名的平坦模型（flat model） ------代码段和数据段都从 0 开始、都覆盖整个 4GB。这么一来，逻辑地址（段:偏移）里的偏移，和线性地址几乎就相等了，段在寻址上形同透明。现代操作系统全这么干。"段还在，但被摊平到不起作用"，这是第四篇 x86-64 把段进一步废掉的起点。

GDT3 我故意把 base 设成 0x00400000，就是为了等会儿在真机 dump 里，能一眼认出"选择子 → 这个 base"的对应关系。

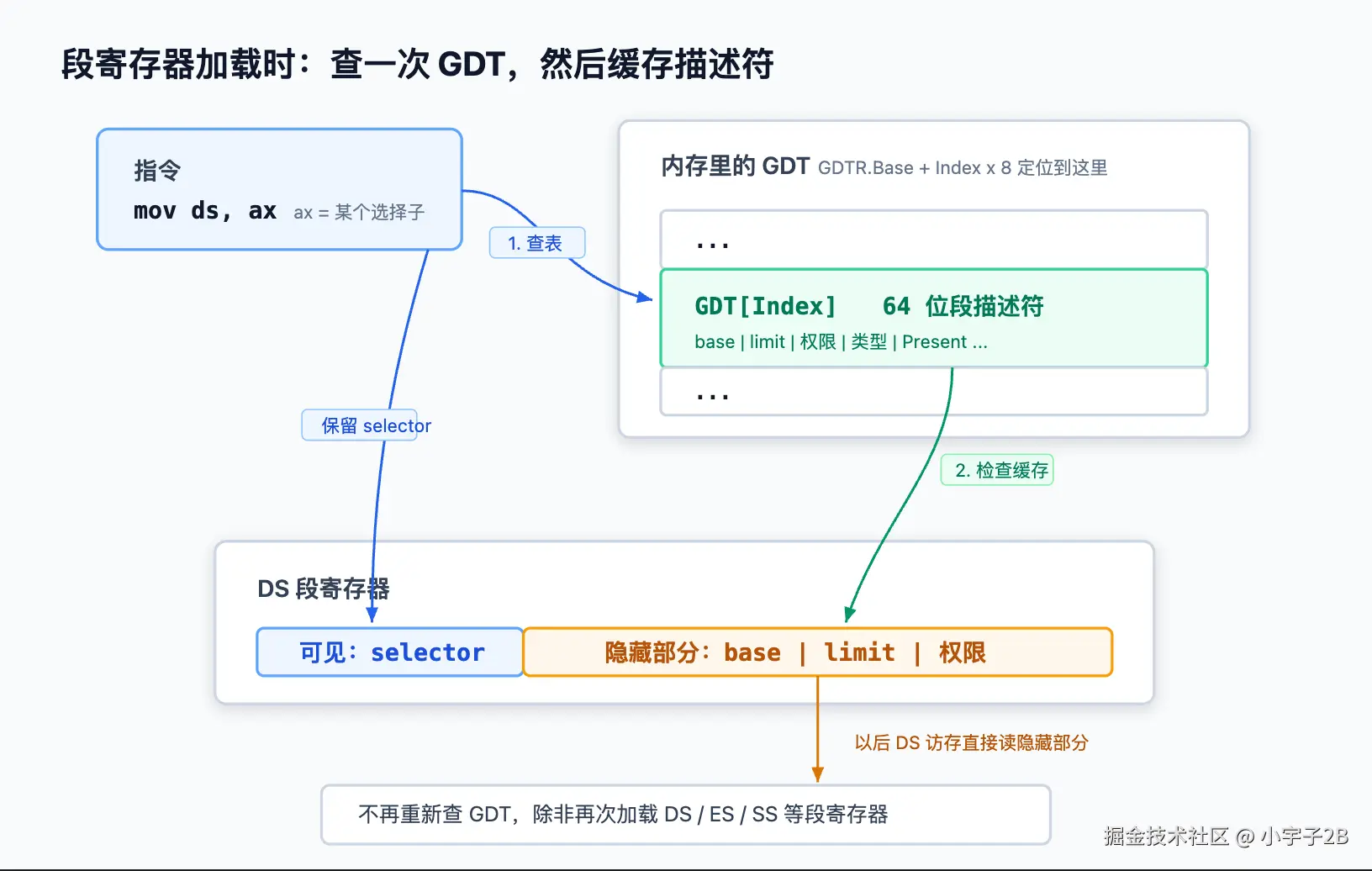

五、隐藏缓存转正：选择子查一次表，结果存进影子寄存器

上一篇结尾我埋了个伏笔：实模式下段寄存器有个"隐藏部分"（descriptor cache），那时它只是个存 段值<<4 的小跟班。现在它要转正成主角了。

想一个性能问题：如果每次访存都要"拿选择子 → 去内存里的 GDT 查 → 读出 8 字节描述符 → 解析出 base/limit/权限"，那太慢了------每条访存指令都多好几次内存读。

CPU 的办法是：只在你往段寄存器加载选择子的那一刻，查一次表。 查出来的描述符（base、limit、权限那一整套），立刻缓存进段寄存器的隐藏部分 （也叫影子寄存器 / descriptor cache）。之后只要这个段寄存器的选择子不变，每次访存就直接用缓存里的 base/limit，不再碰 GDT。

这就解释了一个常见的困惑：你改了 GDT 里某项的内容，但已经加载了那个选择子的段寄存器不会自动更新 ------因为它用的是早就缓存好的隐藏部分。必须重新 mov 一次选择子，才会触发重新查表、刷新缓存。

也正因为这个缓存，实测时我们能直接 dump 段寄存器，把 CPU 查表的结果看得一清二楚。

六、真机实测：选择子 → GDT → 隐藏 base，全程看一遍

理论铺完，上真机。我们写一段引导扇区，干这么几件事：建一张 4 项的 GDT、用 lgdt 装进 GDTR、打开保护模式、往段寄存器加载选择子，然后停机，dump 出来看。

GDT 里 GDT3 的 base 我设成了 0x00400000（就是上面解码器里那项），这样在 dump 里就能验证"选择子 0x18 加载后，隐藏 base 确实变成了 0x00400000"。

; pm.asm ------ 引导扇区：实模式 -> 保护模式，加载选择子
BITS 16
org 0x7c00
start:
    cli
    xor ax, ax
    mov ds, ax
    mov es, ax
    mov ss, ax
    mov sp, 0x7c00

    lgdt [gdt_desc]          ; 加载 GDTR：base + limit

    mov eax, cr0
    or  eax, 1               ; CR0.PE = 1，开启保护模式
    mov cr0, eax

    jmp 0x08:pm_entry        ; 远跳，选择子 0x08=GDT[1] 代码段，刷新 CS

BITS 32
pm_entry:
    mov ax, 0x10             ; 选择子 0x10 = GDT[2] 数据段
    mov ds, ax
    mov ax, 0x18             ; 选择子 0x18 = GDT[3]，base=0x00400000
    mov es, ax
    mov ax, 0x10
    mov ss, ax
    mov esp, 0x90000
.hang:
    hlt
    jmp .hang

align 8
gdt_start:
    dq 0x0000000000000000   ; [0] 空描述符（必须）
    dq 0x00CF9A000000FFFF   ; [1] 0x08 代码段 base=0 limit=4GB
    dq 0x00CF92000000FFFF   ; [2] 0x10 数据段 base=0 limit=4GB
    dq 0x00CF92400000FFFF   ; [3] 0x18 数据段 base=0x00400000
gdt_end:
gdt_desc:
    dw gdt_end - gdt_start - 1   ; limit
    dd gdt_start                 ; base
times 510-($-$$) db 0
dw 0xaa55

有两个点值得停一下：

1. 打开保护模式就是 CR0 最低位（PE，Protection Enable）置 1。 就这么一位。置 1 那一刻，CPU 对段寄存器的解释方式立刻从"基址"变成"选择子"。
2. jmp 0x08:pm_entry 那个远跳不是可有可无的。 开了 PE 之后，CS 里还是实模式残留的旧值，必须用一次远跳"重新加载 CS"，让 CPU 用新选择子 0x08 去查 GDT、刷新 CS 的隐藏部分，才算真正进入 32 位保护模式执行。这正是上一节"加载选择子才触发查表"的现场应用。

跑起来，dump 段寄存器（真实输出）：

ES =0018 00400000 ffffffff 00cf9300 DPL=0 DS   [-WA]
CS =0008 00000000 ffffffff 00cf9a00 DPL=0 CS32 [-R-]
SS =0010 00000000 ffffffff 00cf9300 DPL=0 DS   [-WA]
DS =0010 00000000 ffffffff 00cf9300 DPL=0 DS   [-WA]

逐列对照（以 ES 那行为例，QEMU 的格式和第一篇一样：选择子 / 隐藏 base / 隐藏 limit / 隐藏属性）：

   ES   =   0018      00400000    ffffffff    00cf9300
            ┌┘        ┌┘          ┌┘          ┌┘
           ①选择子   ②隐藏 base  ③隐藏 limit  ④隐藏属性
           mov 进    查 GDT      段多大       access
           的值      得来        展开后       /flags

   ① 0018     = 我们加载的选择子，Index=3 → GDT[3]
   ② 00400000 = 正是 GDT[3] 描述符里的 base！CPU 查表填进来的
   ③ ffffffff = limit=0xFFFFF 配 G=1，展开成 4GB-1 = 0xFFFFFFFF
   ④ 00cf9300 = 属性，0x93/0x9a 等（和描述符的 access/flags 对应）

重点就在第②列：选择子是 0x18，可隐藏 base 是 0x00400000------这个值我们没在汇编里直接写进 ES，它是 CPU 拿选择子 0x18 去 GDT3 查出来、自动缓存进隐藏部分的。 这就是第五节那张图的真实回放：mov es, 0x18 触发了一次查表，描述符的 base 落进了 ES 的影子寄存器。

CS=0008 → base=0（GDT1），DS/SS=0010 → base=0（GDT2），全都对得上。注意 QEMU 还贴心地把属性翻译成了 CS32（32 位代码段）、DS [-WA]（可写数据段、已访问）这种人话，和我们解码器的输出是一个意思。

再 dump 一下 GDTR，确认那张表确实在我们放的地方：

GDT=     00007c40 0000001f

base=0x00007c40（GDT 在 bootsector 里 gdt_start 那个位置），limit=0x1f=31=4×8−1，正好 4 个描述符。和源码完全吻合。

把这个 dump 和上一篇实模式的 dump 摆一起看，演进就具象了。实模式：ES=0xb800 → 隐藏 base=0xb8000，base 是选择子自己左移 4 位 算的。保护模式：ES=0x0018 → 隐藏 base=0x00400000，base 是从 GDT 查出来的任意值 ，和选择子数值之间再没有 <<4 那种算术关系了。同一个隐藏寄存器，喂给它的东西从"段值<<4"变成了"GDT 里查到的描述符"------这就是第一篇说的"小跟班转正成主角"。

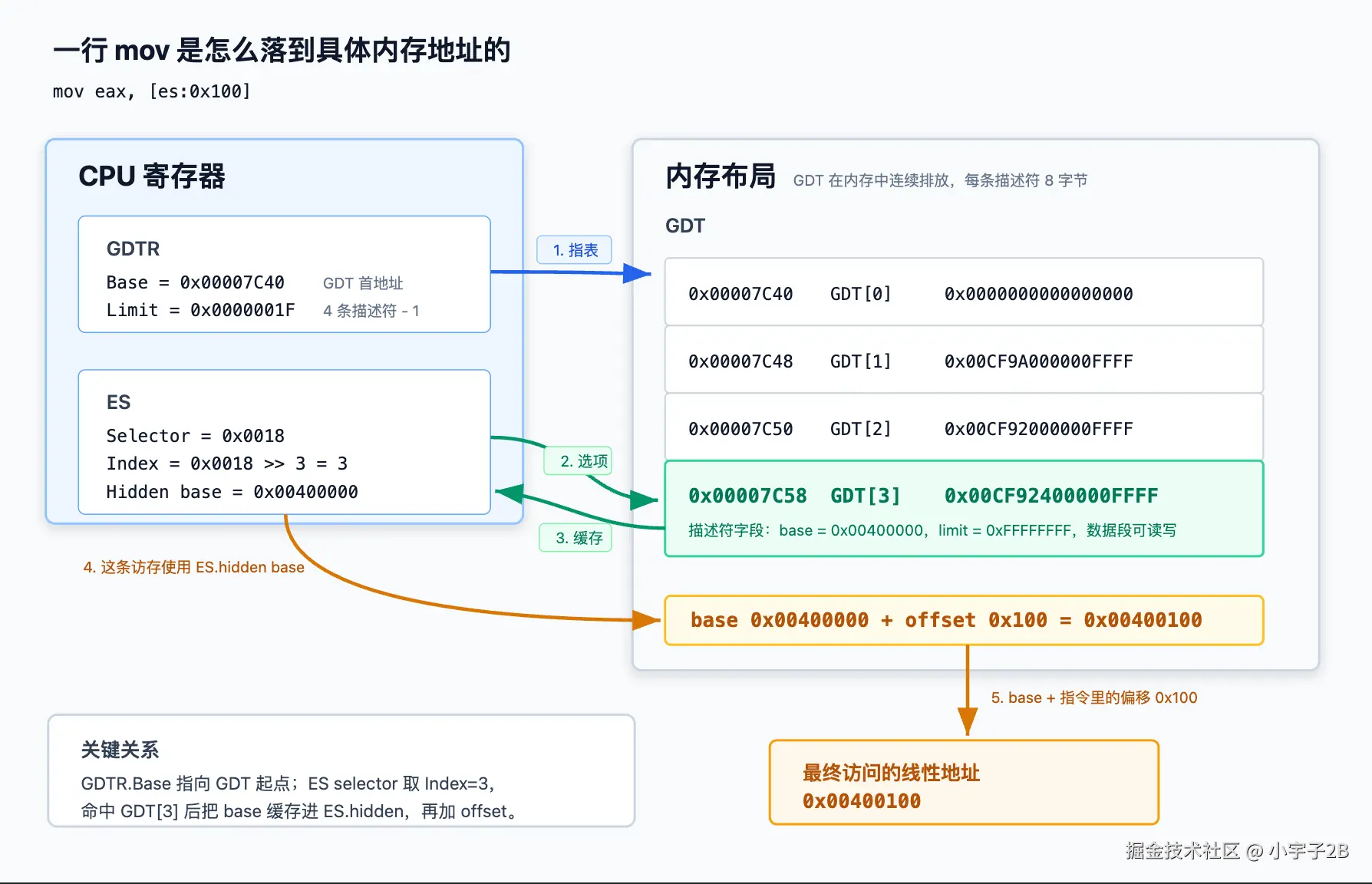

把整条链路走一遍：一行 mov 是怎么落到具体内存地址的

上面的 dump 把每个环节单独验证了，现在把它们串成一条完整的链。假设我们执行这么一行------读 ES 段内偏移 0x100 处的 4 字节（ES 此刻装的就是上面那个选择子 0x0018、GDT 也还是那张表）：

    mov eax, [es:0x100]

这条链路可以拆成两段看：加载 ES 时，GDTR 先告诉 CPU「表在哪」，选择子再说「要表里第几条」，命中的描述符把 base 填进 ES 的隐藏缓存；真正执行这条 mov 时，CPU 直接拿 ES 缓存里的 base 加上偏移，落到具体内存（图里每个数字都是上面 dump 出来的真实值）：

一步步说清楚：

1. GDTR 指出表在哪。 GDT 是放在内存 里的一张表，CPU 怎么知道它在哪？就靠 GDTR 这个寄存器：它的 Base 字段 0x00007C40 就是这张表的首地址 ，Limit 0x1F 说明表一共 0x20 字节、正好 4 条描述符。dump 出来的 GDT= 00007c40 0000001f 就是这两个值。
2. 选择子说要第几条。 指令里 es 给的是选择子 0x0018，取高 13 位得 Index=3。第 3 条描述符的地址 = GDTR.Base + Index×8 = 0x7C40 + 3×8 = 0x7C58，正好落在表里 GDT3 那一格。
3. 命中描述符并刷新 ES 隐藏缓存。 加载 ES 时，CPU 去 0x7C58 读出 8 字节 0x00CF92400000FFFF，这就是 GDT3，再从里面解出 base = 0x00400000，缓存进 ES 的隐藏部分。
4. 执行 mov 时落到内存。 这条访存不再重新读 GDT，而是直接拿 ES 隐藏缓存里的 base = 0x00400000，加上指令偏移 0x100，得到线性地址 0x00400100。没开分页时它就是物理地址，CPU 直接去这儿取数；开了分页则再过一层页表（第六篇）。

这张图把第三节的 GDTR、第四节的描述符、第二节的选择子三样东西摆在了它们真实的位置关系上：GDTR 在 CPU 里、用一根"指针"指向内存中那张连续排放的 GDT 表，选择子则是"取这张表第几格"的下标。

对比一下第一篇实模式的同一条链：那里 ES:0x100 是 ES<<4 + 0x100，ES 里就是基址、左移 4 位直接算，没有 GDTR、没有内存里的表、没有描述符。保护模式把中间硬生生插进了"GDTR 定位表 → 选择子选中某条 → 取出 base "这一整段------多出来的这几步，换来的就是 base 可以是任意值（不再被 <<4 绑死）、外加 limit 和权限检查。这就是"段寄存器从'基址'变成'查表钥匙'"在一条指令里的完整体现。

七、保护是真的：故意越权，看硬件当场拦下

讲了半天"边界""权限"，它们到底是不是真的被硬件执行了？我们来故意犯规，看 CPU 会不会拦。

为了能看见 拦截的结果（而不是机器直接重启），我额外做了一张极简的 IDT（中断描述符表） ，只挂了一个 13 号向量的处理程序------13 号就是 #GP（General Protection，一般保护错误），几乎所有段违规都报它。

这个处理程序只干两件事：先执行 mov eax, 0xDEAD，再 hlt 停机。0xDEAD 没有什么特殊硬件含义，它只是我人为写进去的一个标记。后面用 QEMU dump 寄存器时，如果看到 EAX=0xDEAD，就说明 CPU 确实因为违规跳进了我们的 #GP 处理程序；如果没跳进去，EAX 就不会被这个处理程序改成 0xDEAD。

处理程序本身最小可以写成这样：

gp_handler:
    mov eax, 0x0000DEAD    ; 留一个标记：我确实进过 #GP 处理程序
    hlt                    ; 停住，方便 QEMU dump 寄存器

先说一个实测中踩到的坑，免得你复现时困惑：QEMU 的 TCG 模拟并不严格执行"数据段 limit 越界"的检查 ------我试过把一个段的 limit 设成 16 字节，然后去读偏移 0x1000，本该 #GP，结果 QEMU 放行了。这是模拟器为性能做的简化，真实硬件会拦。但 QEMU 严格执行"加载选择子时"的各种检查（选择子越界、类型不符、特权不够、P=0 等）。所以下面几个实验都选 **load-time（加载选择子那一刻）**的违规，这类 QEMU 和真机行为一致，能稳定复现。

违规一：加载一个超出 GDT 范围的选择子。 我们的 GDT 只有 4 项，也就是合法 Index 只有 0、1、2、3（最后一个有效选择子是 0x18）。现在故意加载选择子 0x30（Index=6，表里根本没有这项）：

    mov dx, 0x30           ; 选择子 0x30 = Index 6，但 GDT 只有 Index 0..3
    mov es, dx             ; 加载越界选择子 -> CPU 当场 #GP
    mov eax, 0x33333333    ; 若执行到这，说明没拦住（不应发生）

跑完 dump（真实输出）：

EAX=0000dead EBX=00000000 ECX=00000000 EDX=00000030
EIP=00007c49 ...  HLT=1

EAX=0x0000DEAD------处理程序跑了！EDX 还停在 0x30（我们试图加载的那个非法选择子），而那条 mov eax, 0x33333333 从没执行 （否则 EAX 早被覆盖）。也就是说，mov es, 0x30 这条指令在 CPU 内部就查了 GDTR.limit、发现 Index 越界、当场抛 #GP，控制流被夺走、跳进了 13 号处理程序。这就是 GDTR 里那个 limit 字段的作用------它不是摆设，CPU 真的拿它卡边界。

违规二：把一个"只能执行的代码段"装进 SS。 规则是 SS（栈段）必须是可写的数据段 。我们偏把代码段选择子 0x08（只执行、不可写）装进 SS：

    mov dx, 0x08           ; 0x08 = 只执行代码段（不可写）
    mov ss, dx             ; 把不可写的段装进 SS -> CPU 当场 #GP
    mov eax, 0x33333333    ; 不应执行到

dump（真实输出）：

EAX=0000dead EBX=00000000 ECX=00000000 EDX=00000008
EIP=00007c49 ...  HLT=1

又是 EAX=0xDEAD。CPU 在加载 SS 时检查了描述符的类型位（这是代码段还是可写数据段？），发现类型不对，抛 #GP。这正是第四节 Access Byte 里 S/E/RW 那几位的现场执法------它们不只是"描述",CPU 会拿去做强制检查。

违规三：内存里有那条描述符，但它在 GDTR.limit 外。 这个实验专门验证"不是内存里有没有那 8 字节"，而是 CPU 会不会严格看 GDTR.limit。我们在 GDT 后面额外放上 GDT4、GDT5、GDT6，其中 GDT6 的选择子正好是 0x30；但 GDTR.limit 仍然只填 0x1f，只允许 CPU 使用 GDT0..3。

gdt_start:
    dq 0x0000000000000000    ; [0]
    dq 0x00CF9A000000FFFF    ; [1]
    dq 0x00CF92000000FFFF    ; [2]
    dq 0x00CF92400000FFFF    ; [3]
gdt_limit_end:
    dq 0x00CF92000000FFFF    ; [4] 在内存里，但 limit 不覆盖
    dq 0x00CF92000000FFFF    ; [5] 在内存里，但 limit 不覆盖
    dq 0x00CF92000000FFFF    ; [6] 选择子 0x30 会指到这里

gdt_desc:
    dw gdt_limit_end - gdt_start - 1  ; limit 仍然是 0x1f
    dd gdt_start

然后还是执行：

    mov dx, 0x30             ; Index=6，描述符偏移 0x30
    mov es, dx               ; 虽然内存里有 GDT[6]，但它在 limit 外 -> #GP

这次 dump 仍然是 EAX=0xDEAD，同时能看到 GDT= ... 0000001f。0x30 & ~7 = 0x30，一条描述符要读 8 字节，范围是 0x30..0x37，明显超过 GDTR.limit=0x1f。所以这个实验验证的是：CPU 访问 GDT 描述符之前，会先用 GDTR.limit 卡住表边界；limit 外哪怕真的有描述符，也不能用。

三个实验合起来说明一件事：保护模式的"保护"是硬件实打实执行的。 选择子的 Index 要在 GDTR.limit 之内、装进某个段寄存器的描述符类型要匹配它的用途、特权级要够------任何一条不满足，CPU 在加载选择子的那一拍就抛异常，把控制权交给操作系统的处理程序。8086 那种"往段寄存器写啥都行、写完随便访存"的裸奔，到这里彻底结束了。

八、收尾：段寄存器从"基址"变成了"查表的钥匙"

把这一篇收一下。从实模式到保护模式，段这套机制经历了一次脱胎换骨：

• 动机变了：8086 的段是为了"凑高位、够到 1MB"，是个寻址问题；保护模式的段是为了"管住程序"------边界、权限、隔离，是个保护问题。32 位寄存器早就不缺寻址能力了。
• 段寄存器变了 ：里面装的不再是段基址，而是 16 位的选择子（Index 13 位 + TI 1 位 + RPL 2 位）。它是"GDT/LDT 里第几项"的编号，本身不含基址。
• 多了一张表和一个寄存器 ：所有段的"档案"（64 位段描述符）排成 GDT ，由 GDTR（base+limit）告诉 CPU 它在哪。描述符里逐位写齐了 base（32 位，切三段）、limit（20 位，切两段，配 G 位决定单位）、Access Byte（P/DPL/S/E/DC/RW/A）、Flags（G/DB/L/AVL）。
• 隐藏缓存转正 ：加载选择子时 CPU 查一次表，把描述符缓存进段寄存器的隐藏部分（影子寄存器），之后访存直接用，不再查表。第一篇里那个存 段值<<4 的小跟班，在这里变成了缓存整个描述符的主角。
• 保护是真的：实测里加载越界选择子、把不可写段装进 SS，都被 CPU 在加载那一刻当场 #GP 拦下------GDTR.limit、描述符类型位都是 CPU 强制执行的，不是文档说说。

但你也许已经注意到，这一篇我们一直回避两个东西：DPL/RPL 那套特权级到底怎么判定，以及描述符里 S=0 的那些"系统段"（TSS、LDT、各种门）是干嘛的。这俩恰恰是保护模式"保护"二字的另一半------前者管"谁有资格访问",后者管"怎么安全地从低特权级跨进高特权级"。

下一篇我们就专门讲特权级与门 ：CPL/RPL/DPL 三个特权级是怎么参与每一次访问检查的（为什么有三个、它们怎么比大小）、调用门/中断门/陷阱门是干嘛用的，以及那个名字你肯定听过、却很少有人说清它"本来用途"的 TSS（任务状态段）------它当年是为 Intel 设想的"硬件任务切换"准备的，为什么 Linux 几乎把那套机制全弃用了、只留它一个角落的字段还在天天用。把这一篇的描述符（S=1 的普通段）和下一篇的系统段（S=0）拼齐，保护模式的段机制就完整了。

附：实验环境与完整复现

1）容器 和第一篇同一个 x86lab（debian:bookworm + nasm + qemu-system-x86 + gcc），构建方式见第一篇文末。本文 NASM 2.16、QEMU 7.2。

2）选择子→GDT 实测 （第六节）：把上面的 pm.asm 存好，在容器里：

nasm -f bin pm.asm -o pm.img
qemu-system-i386 -drive format=raw,file=pm.img -display none \
    -monitor tcp:127.0.0.1:4455,server,nowait &
sleep 2
exec 3<>/dev/tcp/127.0.0.1/4455
printf 'info registers\nquit\n' >&3
cat <&3 | grep -iE '^(CS|DS|ES|SS|GDT) '

info registers 里每个段寄存器的第二列就是隐藏 base，对照选择子 Index 能看到它等于 GDT 对应项的 base。

3）段描述符解码器 （第四节的 gdt.c，任意机器 gcc gdt.c -o gdt && ./gdt）：代码见正文第四节，直接拷出来编译即可。改 main() 里传给 decode() 的 64 位常量，就能解任意一条你好奇的描述符。

4）保护违规实测 （第七节）：下面是完整的 pm_gp.asm。它自己建 GDT、IDT，切进保护模式，然后故意触发 #GP。默认跑"越界选择子"；如果编译时传 -DFAIL_CASE=2，就跑"把代码段装进 SS"；传 -DFAIL_CASE=3，就跑"内存里有 GDT6，但 GDTR.limit 不覆盖它"。

; pm_gp.asm ------ 保护模式下故意触发 #GP，并用 EAX=0xDEAD 标记处理程序跑过
; FAIL_CASE=1：加载越界选择子 0x30 到 ES
; FAIL_CASE=2：把代码段选择子 0x08 加载到 SS
; FAIL_CASE=3：内存里放了 GDT[6]，但 GDTR.limit 不覆盖它

%ifndef FAIL_CASE
%define FAIL_CASE 1
%endif

BITS 16
org 0x7c00

start:
    cli
    xor ax, ax
    mov ds, ax
    mov es, ax
    mov ss, ax
    mov sp, 0x7c00

    lgdt [gdt_desc]          ; GDTR <- GDT 的 base/limit

    mov eax, cr0
    or  eax, 1               ; CR0.PE = 1，开启保护模式
    mov cr0, eax

    jmp 0x08:pm_entry        ; 重新加载 CS，进入 32 位代码段

BITS 32
pm_entry:
    mov ax, 0x10             ; 0x10 = GDT[2]，可写数据段
    mov ds, ax
    mov es, ax
    mov ss, ax
    mov esp, 0x90000

    lidt [idt_desc]          ; IDTR <- 只挂了 #GP 的极简 IDT

%if FAIL_CASE = 1
    mov dx, 0x30             ; Index=6，但这份 GDT 只有 Index 0..3
    mov es, dx               ; 加载越界选择子 -> #GP
%elif FAIL_CASE = 2
    mov dx, 0x08             ; 0x08 = GDT[1]，代码段
    mov ss, dx               ; SS 必须是可写数据段，这里类型不匹配 -> #GP
%elif FAIL_CASE = 3
    mov dx, 0x30             ; Index=6，描述符偏移 0x30，超过 GDTR.limit=0x1f
    mov es, dx               ; 即使内存里放了 GDT[6]，超过 limit 也必须 #GP
%else
%error FAIL_CASE must be 1, 2 or 3
%endif

    mov eax, 0x33333333      ; 如果执行到这里，说明没有被拦住
.hang:
    hlt
    jmp .hang

gp_handler:
    mov eax, 0x0000DEAD      ; 标记：确实进了 #GP 处理程序
    hlt
    jmp $

align 8
gdt_start:
    dq 0x0000000000000000    ; [0] 空描述符
    dq 0x00CF9A000000FFFF    ; [1] 0x08 代码段 base=0 limit=4GB
    dq 0x00CF92000000FFFF    ; [2] 0x10 数据段 base=0 limit=4GB
    dq 0x00CF92400000FFFF    ; [3] 0x18 数据段 base=0x00400000
gdt_limit_end:
%if FAIL_CASE = 3
    ; 下面这些描述符确实放在内存里，但 GDTR.limit 不覆盖它们。
    ; 如果 CPU 不检查 GDTR.limit，0x30 本来会命中 GDT[6]。
    dq 0x00CF92000000FFFF    ; [4] 0x20，故意放在 limit 外
    dq 0x00CF92000000FFFF    ; [5] 0x28，故意放在 limit 外
    dq 0x00CF92000000FFFF    ; [6] 0x30，故意放在 limit 外
%endif

gdt_desc:
    dw gdt_limit_end - gdt_start - 1  ; limit=0x1f，只允许 GDT[0..3]
    dd gdt_start

align 8
idt_start:
    times 13 dq 0            ; 0..12 号向量空着
    dw gp_handler            ; 13 号：#GP gate offset low
    dw 0x08                  ; 代码段选择子
    db 0
    db 0x8E                  ; P=1, DPL=0, 32-bit interrupt gate
    dw 0                     ; offset high；本实验代码都在 0x00007c00 附近
idt_end:

idt_desc:
    dw idt_end - idt_start - 1
    dd idt_start

times 510-($-$$) db 0
dw 0xaa55

完整操作步骤如下。先把上面的代码保存成 pm_gp.asm，然后在装了 nasm 和 qemu-system-i386 的环境里执行：

# 实验 1：加载越界选择子 0x30 到 ES
nasm -f bin -DFAIL_CASE=1 pm_gp.asm -o gp_oob.img
qemu-system-i386 -drive format=raw,file=gp_oob.img -display none \
    -monitor tcp:127.0.0.1:4455,server,nowait &
sleep 2
exec 3<>/dev/tcp/127.0.0.1/4455
printf 'info registers\nquit\n' >&3
cat <&3 | grep -iE '^(EAX|EDX|EIP|GDT|IDT|ES|SS)[ =]'

预期能看到 EAX=0000dead，EDX=00000030。这说明 mov es, dx 触发了 #GP，CPU 跳进 gp_handler，所以 EAX 被处理程序改成了 0xDEAD。

第二个实验只改编译参数和镜像名：

# 实验 2：把代码段选择子 0x08 装进 SS
nasm -f bin -DFAIL_CASE=2 pm_gp.asm -o gp_bad_ss.img
qemu-system-i386 -drive format=raw,file=gp_bad_ss.img -display none \
    -monitor tcp:127.0.0.1:4456,server,nowait &
sleep 2
exec 4<>/dev/tcp/127.0.0.1/4456
printf 'info registers\nquit\n' >&4
cat <&4 | grep -iE '^(EAX|EDX|EIP|GDT|IDT|ES|SS)[ =]'

预期同样能看到 EAX=0000dead，这次 EDX=00000008。它说明 CPU 在加载 SS 时发现"代码段不能当栈段用"，于是当场抛 #GP。

第三个实验专门验证 GDTR.limit：内存里确实放了 GDT[6]，但 gdt_desc.limit 仍然只覆盖 GDT0..3。

# 实验 3：内存里有 GDT[6]，但它在 GDTR.limit 外
nasm -f bin -DFAIL_CASE=3 pm_gp.asm -o gp_limit.img
qemu-system-i386 -drive format=raw,file=gp_limit.img -display none \
    -monitor tcp:127.0.0.1:4457,server,nowait &
sleep 2
exec 5<>/dev/tcp/127.0.0.1/4457
printf 'info registers\nquit\n' >&5
cat <&5 | grep -iE '^(EAX|EDX|EIP|GDT|IDT|ES|SS)[ =]'

预期能看到 GDT= ... 0000001f、EAX=0000dead、EDX=00000030。这里 0x30 & ~7 = 0x30，而一条描述符要读 8 字节，访问范围是 0x30..0x37，明显超过 GDTR.limit=0x1f。所以即使内存里真的有 GDT[6]，CPU 也不能用它。

复现坑提醒：(a) 这份 IDT 没建满 256 项，只建到 13 号向量，所以大小是 14×8 字节；这对本实验够用，也能塞进 512 字节 bootsector。(b) 处理程序地址在 0x00007cxx 附近，所以门描述符的 offset 高 16 位直接填 0，低 16 位填 gp_handler。(c) 不要指望 QEMU 拦"数据段 limit 越界访问"，它为性能跳过了这个检查，要验证保护请用 load-time 违规（如上）。

---

下一篇：特权级与门------CPL/RPL/DPL 怎么判定，调用门/中断门/陷阱门，以及 TSS 的"本来用途"
