一、产品核心定位

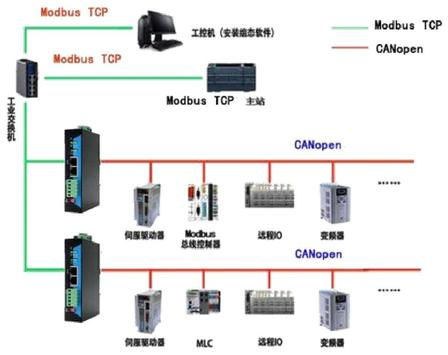

SG-TCP-COE-210 工业协议网关Modbus TCP 侧为从站、CANOpen 侧为主站，完美解决主流 Modbus TCP PLC / 工控机无法直控 CANOpen 伺服、变频器、远程 IO 的行业痛点，无需更换主控、不用复杂二次开发，通过可视化数据映射实现双向透明数据交互，适配设备整机、产线技改、储能、机床全场景改造。
二、硬核核心优势
1. 超大设备承载，多节点稳定组网
- CANOpen 侧最多挂载20 台从站，支持 200 组 PDO、100 组快速 SDO，多伺服集群、多路 IO 同步采集无压力；
- CAN 波特率 5K~1Mbps 全档位可调，兼容汇川、台达、禾川、安川全品牌 CANOpen 伺服；
- 标准 Modbus TCP 协议，支持 3/4/16 号标准功能码，适配西门子、欧姆龙、CODESYS、汇川全系列以太网 PLC。
2. 可视化一键映射，零代码快速调试

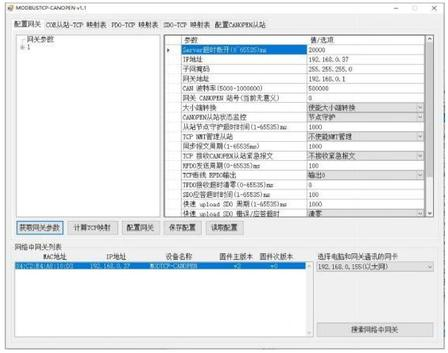

配套专属 PC 配置软件，全图形化操作：
- 一键搜索局域网网关，批量配置 CAN 波特率、心跳、断线保护规则；

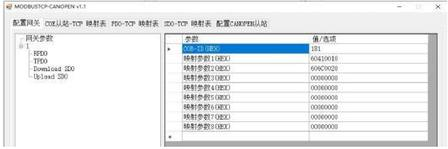

- 导入伺服 EDS 文件，右键添加从站、自定义 RPDO/TPDO/SDO 读写参数；
- 软件自动计算 Modbus 寄存器映射地址，直接导入 PLC 程序使用；
- 支持大小端自动转换，完美适配 TCP 与 CANOpen 数据字节格式差异； 无需深耕底层协议，电工 / 设备工程师半天即可完成整套组网调试。
3. 多重可靠机制，7×24 小时不间断运行
- NMT 完整管理：TCP 端直接控制 CANOpen 从站启停、复位，实时采集设备紧急故障报文；
- 断线智能保护：TCP 断开时可设置 PDO 输出保持 / 清零，避免设备飞车、误动作；
- 心跳故障检测：超时自动标记从站离线，PLC 实时读取设备状态寄存器，快速定位总线故障；

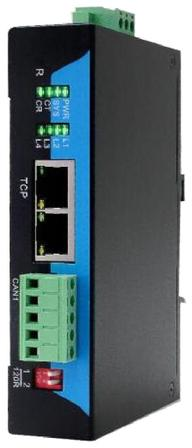

- 硬件防护：12~24V 双电源冗余供电，PE 接地抗干扰，CAN 口自带 120Ω 终端电阻拨码；
- 宽温工业机身：-30℃~75℃稳定工作，DIN 标准导轨安装，控制柜直接卡扣，占用空间极小。
4. 直观状态指示灯，故障秒定位
六路状态灯分区显示：PWR 电源、SYS 系统、CAN 收发 CT/CR、TCP 通道 L1/L2；
- L1 常亮：存在 TCP 上位机连接；L2 常亮：6 路 TCP 连接满载；
- CT/CR 闪烁：CAN 总线正常收发数据，快速判断总线断线、从站死机问题。
三、三大真实落地应用案例
案例 1：数控铣床整机配套（CODESYS 工控机 + 多台汇川 CANOpen 伺服）
项目痛点
设备厂商采用 CODESYS Modbus TCP 工控机作为整机主控，XYZ 三轴 + 主轴 4 台汇川 SV660C 伺服仅支持 CANOpen； 传统方案 1：更换 Modbus TCP 伺服，整机成本上浮 40%，产品失去价格优势； 传统方案 2：自主开发协议转换程序，开发周期 30 天，后期维护难度极高。
落地解决方案
- 电控箱内置 SG-TCP-COE-210 网关，CAN 口手拉手串联 4 台 CANOpen 伺服；
- 配置软件导入汇川 EDS，添加 RPDO 下发控制字、目标位置，TPDO 回传实际位置、扭矩、故障码；
- 软件自动生成 Modbus 寄存器映射，CODESYS 直接读写伺服运动参数，遵循 CiA402 运动规范；
- 开启心跳监控，伺服掉线立刻上报故障码，机床自动急停保护工件。
落地效果
- 整机硬件成本下降 32%，保留高性价比国产 CANOpen 伺服；
- 调试周期缩短至 4 小时，标准化配置模板可复用至全系机床；
- 三轴同步定位精度 ±0.001mm，高速切削无抖动，全年无通讯卡顿停机；
- 故障报警可视化，运维人员无需拆机，上位机直接查看伺服报错。
案例 2：锂电池分切生产线技改（欧姆龙 Modbus TCP PLC）
项目背景
原有产线主控为欧姆龙 NX 系列 Modbus TCP PLC，新增 12 台 CANOpen 变频器、远程 IO 控制送料、纠偏、裁切机构；新旧设备协议不互通，无法统一采集温度、张力、转速数据上传 MES。
实施方案
- 每段流水线控制柜部署 1 台 SG-TCP-COE-210，单网关挂载 8 台 CANOpen 从站；
- 配置 SDO 快速读写变频器参数，PDO 周期同步张力、温度实时数据；
- 网关映射寄存器直接对接 MES 数据采集程序，无需新增中间采集工控机；
- 设置 TCP 断线保持输出，产线短暂网络波动不会停机断料。
项目价值
- 无需更换原有欧姆龙主控，技改停机仅半天，减少产能损失；
- 全线数据统一上传 MES，生产报表自动生成，人工抄表环节取消；
- 总线故障隔离，单台变频器损坏不影响整条流水线运行；
- 单台网关替代传统多卡采集方案，硬件投入减少 60%。
案例 3：户外光伏跟踪支架监控系统
项目需求
光伏中控采用 Modbus TCP 工业网关，现场每台跟踪支架配备 CANOpen 驱动器，户外温差大、变频器电磁干扰强，需要稳定协议转换实现远程角度调节、故障上报。
解决方案
- 每 20 组支架配置 1 台 SG-TCP-COE-210，宽温机型适配 - 30℃冬季低温；
- CAN 总线长线开启终端电阻，过滤逆变器电磁干扰；
- NMT 远程管控支架驱动器，中控上位机一键回零、调整追踪角度；
- 紧急故障报文实时映射至 PLC 寄存器，后台自动推送运维告警短信。
使用成效
- 户外高低温、强电磁环境全年稳定通讯，无数据丢失；
- 远程集中管控千台支架，无需现场逐台调试，运维人力降低 70%；
- 总线自愈检测，断线后快速定位故障支架，巡检效率大幅提升。
四、全行业适配场景
- 通用机床设备：数控铣床、激光切割、3C 点胶机、注塑机，Modbus TCP 主控搭配 CANOpen 伺服集群；
- 锂电 / 新能源产线：分切、卷绕、叠片设备多路 CANOpen 变频器、IO 集中采集；
- 光伏 / 储能监控：光伏跟踪支架、储能舱 CANOpen 驱动器远程调控；
- 包装物流流水线：分拣、输送设备 CANOpen 电机、传感器组网；
- 老旧产线技改：原有 Modbus TCP 系统新增 CANOpen 运动设备，不改主控、不重写程序；
- 楼宇 / 工业自控：CANOpen 远程 IO、阀门执行器接入以太网 SCADA 监控平台。
五、三格电子全链路通信整套解决方案
- 底层 CAN 远距离传输：CAN 转光纤环网中继器，解决长距离、强干扰布线；
- 多网段 CAN 隔离汇聚：六通道 CAN 集线器，多速率总线分流隔离；
- 以太网跨网段互通：SG-NAT 系列网关，不改 IP 打通设备网与 MES 办公网；
- 运动协议转换
- SG-PN-ECAT (M)：Profinet 转 EtherCAT，西门子 PLC 直控 EtherCAT 伺服；
- SG-TCP-COE-210：Modbus TCP 转 CANOpen，以太网主控对接 CANOpen 设备； 完整覆盖CAN 总线→光纤远距离→以太网互通→多运动协议转换全工业通信链路，一站式解决设备组网、协议兼容、远程监控全部需求。
