在新能源汽车充电桩规模化部署的背景下，剩余电流检测已成为充电系统安全防护的核心环节之一。传统剩余电流传感器常面临波形覆盖不全、体积过大、响应滞后等问题，而一款支持 AC+6mA 全波形检测的小体积高精度传感器，正通过技术创新解决充电桩的安全痛点 ------ 本文将从技术原理、场景适配、集成优势三个维度，解析其在充电桩领域的应用价值。
一、充电桩剩余电流检测的技术刚需
充电桩的安全风险主要源于漏电场景的复杂性：
- 充电过程中可能出现直流漏电 （如电池侧故障）、交流漏电 （如设备侧故障），甚至复合波漏电（如电磁干扰叠加）；
- 充电桩内部空间紧凑（尤其是壁挂式桩），传感器体积需足够小巧；
- 漏电保护需在0.05s 内完成响应（国标要求），否则可能引发触电或设备损坏。
而传统 A 型剩余电流传感器仅能检测交流波形，B 型传感器虽覆盖全波形，但往往存在体积大、功耗高的问题 ------ 这一矛盾催生了 "小体积 + 全波形 + 快响应" 的技术需求。

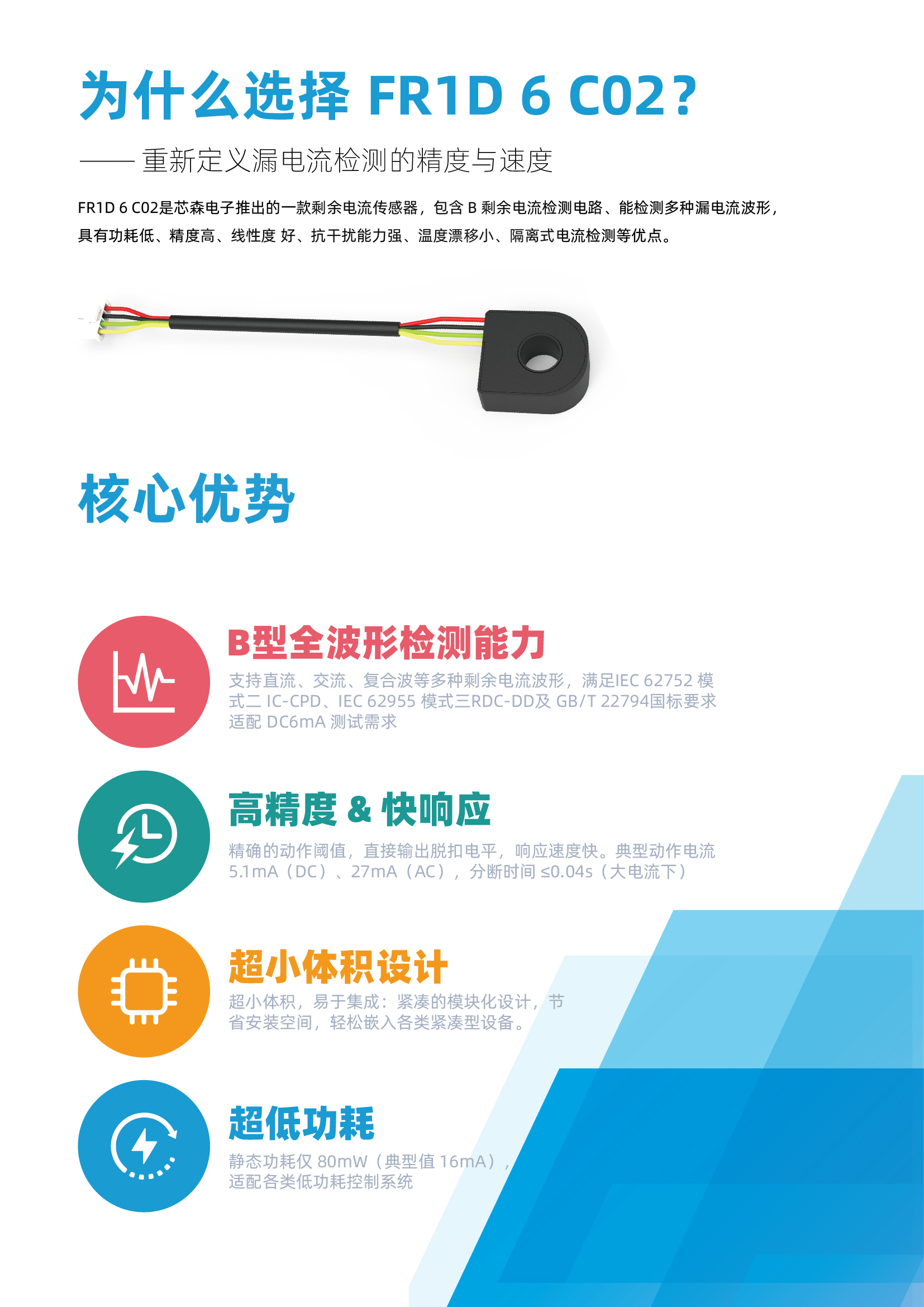

二、AC+6mA 剩余电流传感器的技术架构
这款传感器采用磁通门检测技术（即磁调制原理），通过双磁芯结构（高磁导率磁芯 + 高剩磁磁芯）分别处理不同波形的剩余电流，实现了全波形剩余电流的精准捕捉，其核心技术特性可拆解为三个维度：
1. 全波形检测：覆盖充电桩的复杂漏电场景
- 波形兼容性：支持直流、交流、复合波剩余电流检测，满足 IEC 62752（模式二 IC-CPD 交流桩）、IEC 62955（模式三 RDC-DD 直流桩）及 GB/T 22794 国标要求；
- DC 6mA 适配：针对直流桩的绝缘检测需求，可精准识别 6mA 级别的直流剩余电流，避免电池侧漏电的安全隐患。
2. 高精度与快响应：安全防护的核心指标
- 动作阈值精度：典型动作电流为 5.1mA（直流）、27mA（交流），误差控制在 ±5% 以内，避免误触发 / 漏触发；
- 分断响应速度：大电流场景下分断时间≤0.04s，优于国标 0.05s 的要求，为充电系统的快速保护提供数据支撑；
- 信号输出形式：直接输出脱扣电平（无需 AD 转换），进一步缩短保护链路的响应延迟。
3. 小体积与低功耗：适配充电桩的集成约束
- 超小体积设计：采用紧凑型模块化封装，尺寸仅为传统 B 型传感器的 1/3，可嵌入壁挂桩、便携式桩等空间受限的设备；
- 低功耗特性：静态功耗仅 80mW（典型值 16mA），不会增加充电桩的待机能耗，适配低功耗控制系统的设计要求。
三、充电桩场景的集成与应用案例
以某品牌直流快充桩为例，该传感器的集成流程与价值体现如下：
- 硬件集成：直接嵌入充电桩的主控板旁（体积仅占 2 个标准元器件位置），通过 4Pin 接线与主控 MCU 连接；
- 软件适配：MCU 读取传感器的脱扣电平信号后，直接触发继电器分断，无需额外信号处理算法；
- 实际效果：在模拟直流漏电（6mA）测试中，传感器在 0.03s 内输出脱扣信号，充电桩成功切断回路，未出现安全风险。
四、技术价值：小元件的安全防护升级
这款剩余电流传感器的落地，本质是用 "精准检测 + 紧凑设计" 解决充电桩的安全与集成矛盾：
- 从 "功能覆盖" 到 "场景适配"：全波形检测填补了直流桩漏电检测的空白；
- 从 "大体积" 到 "高集成"：小体积设计降低了充电桩的结构设计成本；
- 从 "滞后响应" 到 "实时防护"：快响应特性提升了安全防护的可靠性。
总结
在充电桩安全标准持续升级的趋势下，剩余电流传感器已从 "可选元件" 变为 "核心安全部件"。这款 AC+6mA 小体积高精度传感器，通过技术创新实现了 "全波形、高精度、快响应、易集成" 的特性，为充电桩的安全防护提供了更适配的解决方案 ------ 其背后的技术逻辑，也为电力电子领域的小型化传感器设计提供了参考方向。
