汽车调光玻璃透光率的太阳光模拟验证方法

汽车调光玻璃透光率的太阳光模拟验证方法,依据国际与国家标准,采用标准化的光谱辐照条件与精密测量装置,实现对动态透光性能的定量评估。核心流程如下:

  1. 标准依据与光谱要求‌

国际标准‌:采用 ‌ISO 13837:2021‌《道路车辆---安全玻璃材料---太阳光透射比计算方法》,规定使用 ‌AM1.5G‌ 标准太阳光谱(300--2500 nm)作为基准光源,确保测试环境与真实道路光照一致。

中国等效标准‌:‌GB/T 5137.2-2020‌《汽车安全玻璃试验方法---第2部分:光学性能试验》规范可见光透射比(VLT)测量,要求光谱响应覆盖380--780 nm,与ISO标准兼容。

关键参数‌:

可见光透射比(TL)‌:380--780 nm波段加权积分计算,单位为百分比(%)

总太阳能透射率(TTS)‌:300--2500 nm全波段能量透射率,用于评估隔热性能

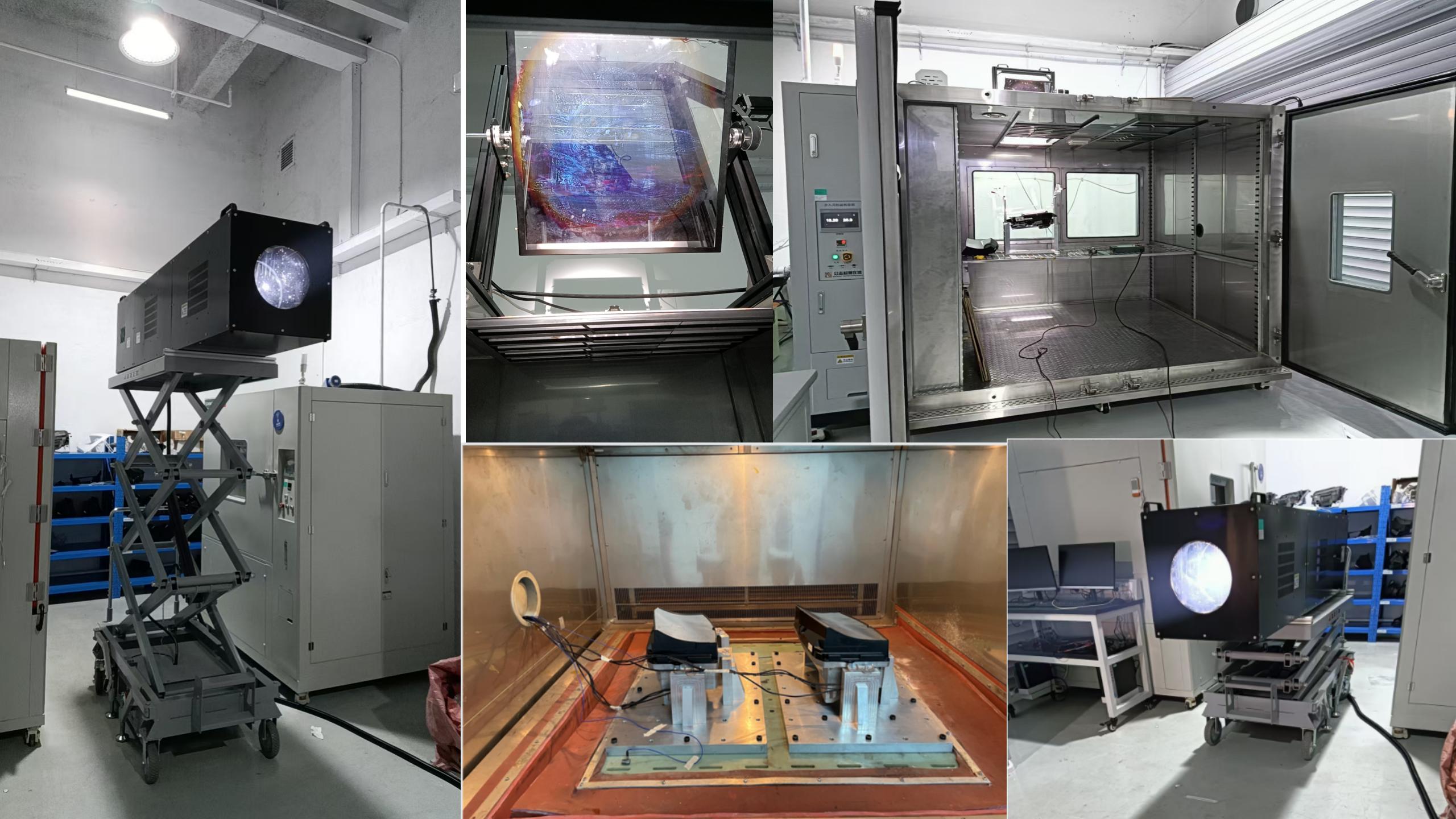

  1. 实验装置与配置‌

组件 规格与要求

样品尺寸‌ 300 mm × 300 mm 平板玻璃(曲面样品取最平整区域)

安装角度‌ 与水平轴线成 ‌37°‌,模拟前挡风玻璃实际安装姿态

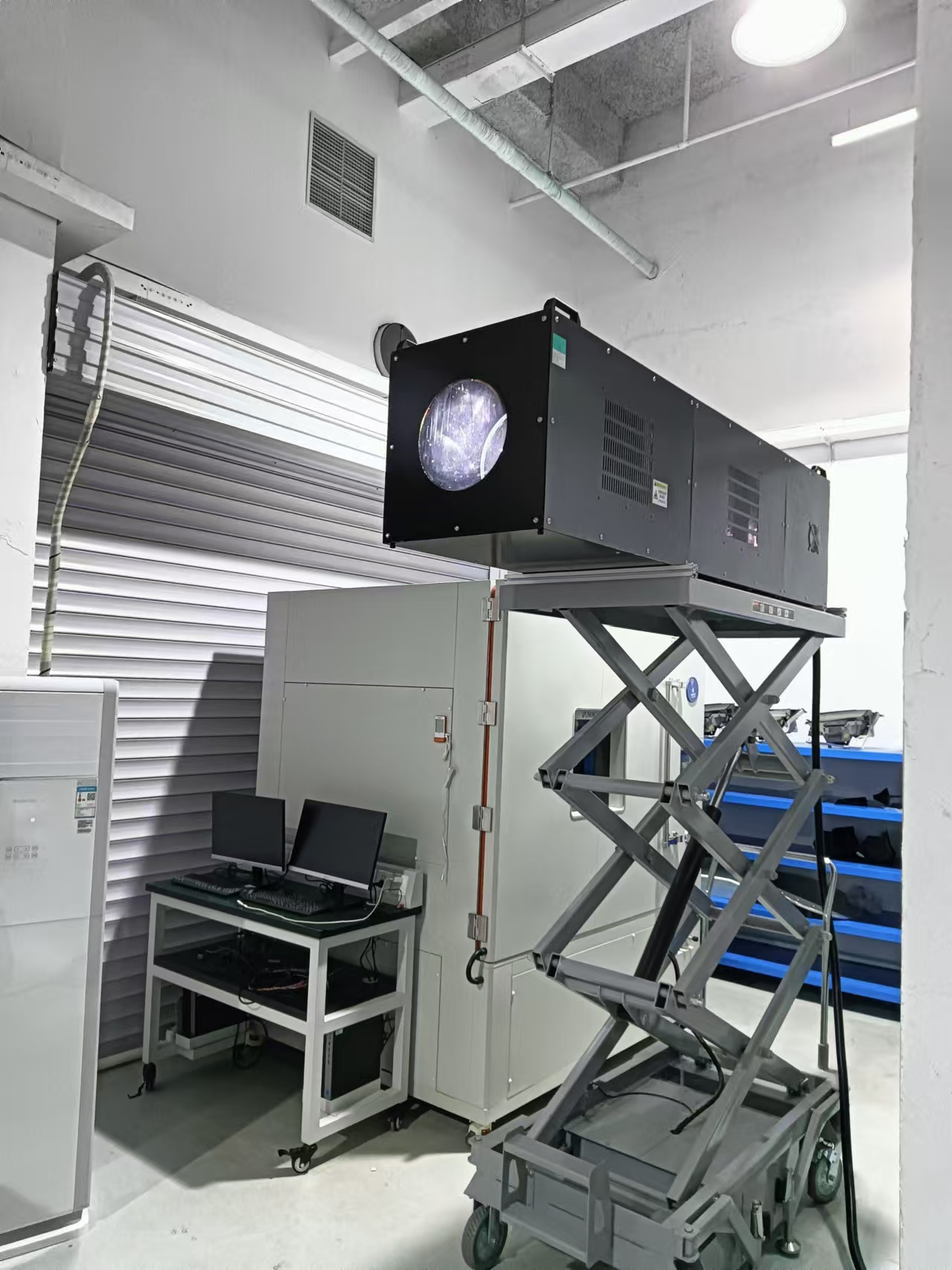

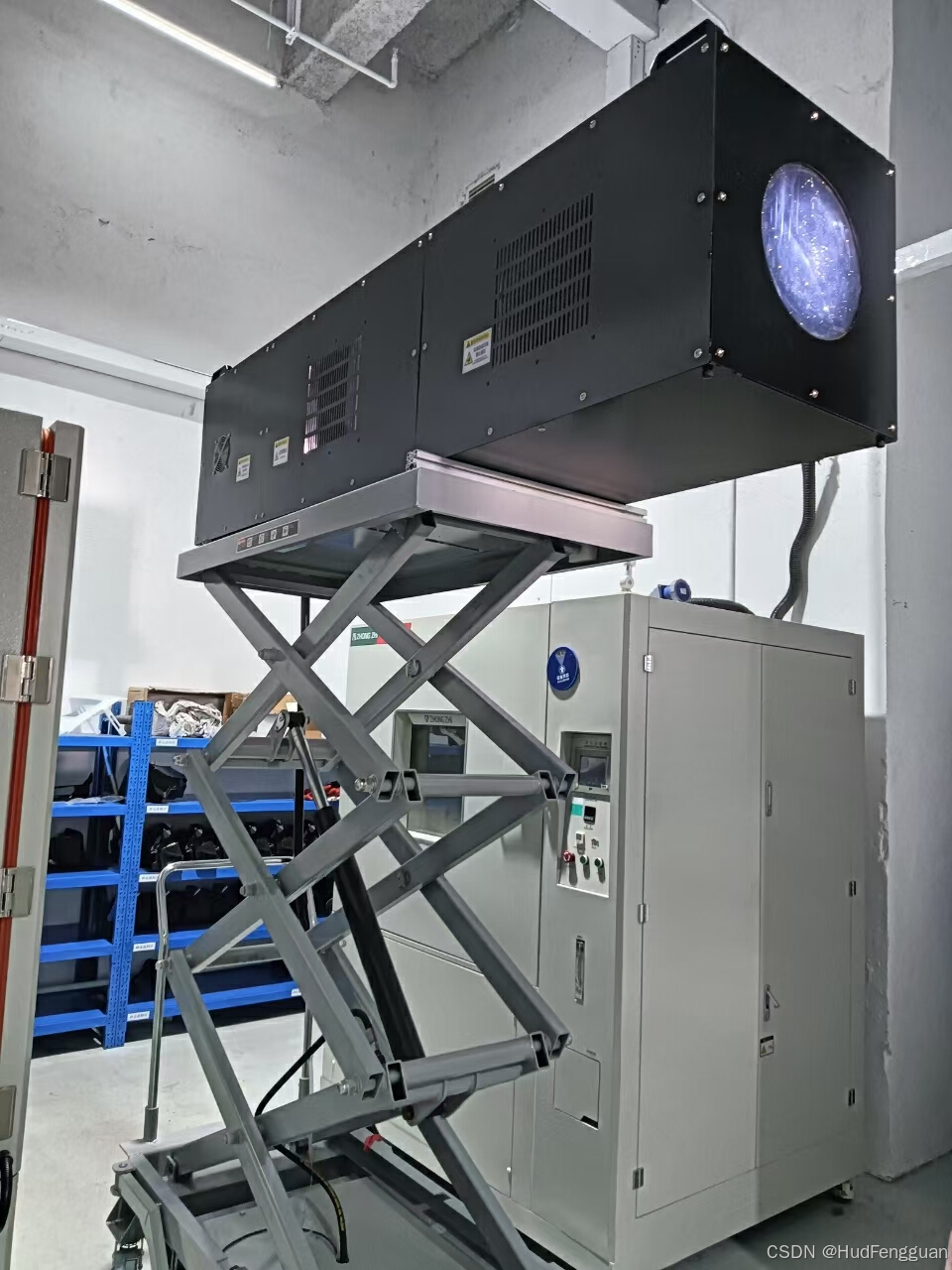

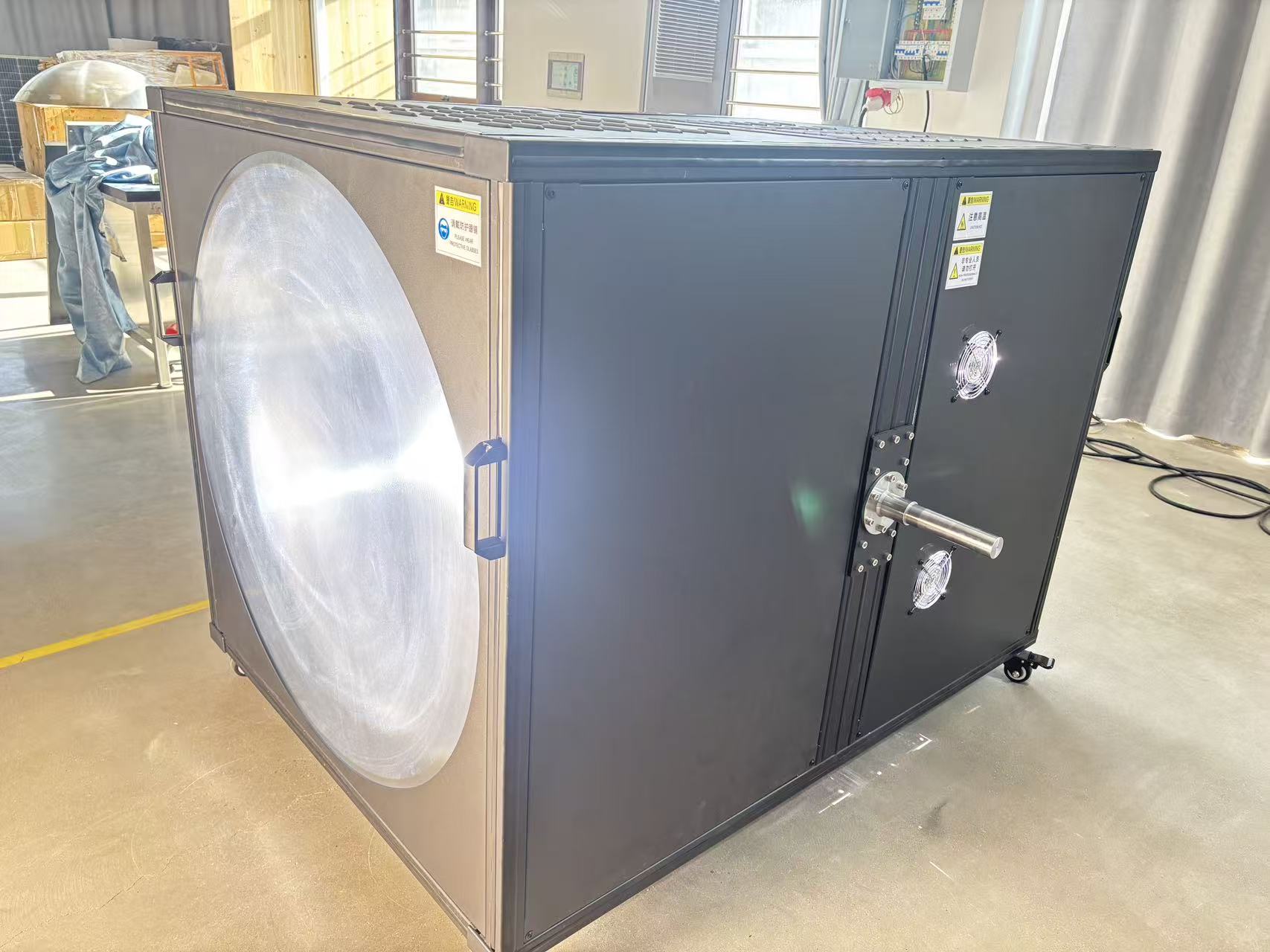

光源系统‌ AAA级太阳光模拟器,光谱匹配AM1.5G,辐照度可调(750--6000 Lux)

探测设备‌ 双通道光敏传感器(S1入射、S2透射) + 高精度照度计 + 分光光度计(带积分球)

环境控制‌ 恒温恒湿实验室,避免环境光干扰,风速控制在4 m/s(静止车辆工况)

  1. 测试流程与数据采集‌

预处理‌:样品用蒸馏水+试剂级乙醇清洁,干燥后垂直置于光路中,标明膜面方向。

分级辐照‌:设置四级标准光照强度:

750 Lux(普通日间)

1500 Lux(中等强光)

3000 Lux(高强度直射)

6000 Lux(极端日照)

动态响应记录‌:

在每级光照下,施加调光玻璃工作电压(如0--3V),同步采集透射光强变化曲线

使用示波器记录‌响应时间‌(从电压施加到透光率稳定,典型值<1.5秒)

测量‌透光率变化范围‌(如电致变色玻璃:5%--70%)

数据处理‌:

透光率 = (透射光强 / 入射光强) × 100%

光谱透射率曲线通过分光光度计获取,用于计算TL与TTS

4. 关键技术原理‌

电致变色(EC)玻璃‌:采用WO₃/离子存储层"三明治"结构,通过Li⁺嵌入/脱出实现可逆变色,透光率无级调节。

PDLC技术‌:利用电压控制液晶分子排列,改变光散射状态,实现从雾态(低透)到透明态(高透)切换。

光谱匹配‌:模拟器必须校准至AM1.5G光谱分布,确保紫外(UV)、可见光、近红外(NIR)能量比例准确,避免热效应误判。
