摘要：在工业自动化领域，EtherCAT、PROFINET和EtherNet/IP是三种主流的工业以太网协议，各自在实时性、拓扑灵活性和实现成本方面有着显著差异。本文从协议底层机制出发，深入剖析EtherCAT的"Processing on the Fly"技术、PROFINET IRT的时间片调度机制，以及EtherNet/IP CIP的生产者-消费者模型，帮助工程师根据实际应用场景做出最优的协议选型决策。

一、工业以太网协议概览

1.1 三种协议的市场定位

工业以太网协议是工业4.0和智能制造的通信基石。EtherCAT、PROFINET和EtherNet/IP分别由不同的标准化组织推动，形成了各自的技术生态：

协议 标准化组织 主导厂商 地理优势 核心特点
EtherCAT ETG (EtherCAT Technology Group) Beckhoff、汇川、信捷 欧洲/中国 极致实时性、线型拓扑
PROFINET PI (PROFIBUS & PROFINET International) 西门子、菲尼克斯 欧洲 IRT硬实时、与PROFIBUS兼容
EtherNet/IP ODVA 罗克韦尔、欧姆龙 北美 CIP统一对象模型、与DeviceNet兼容

这三种协议均基于标准IEEE 802.3以太网物理层，但在数据链路层和应用层采用了截然不同的实时性保障机制。

1.2 OSI模型对比

复制代码
┌─────────────────────────────────────────────────────────────┐
│  OSI层        EtherCAT        PROFINET        EtherNet/IP    │
├─────────────────────────────────────────────────────────────┤
│  应用层       CoE/FoE/SoE     PROFINET IO     CIP对象模型    │
│  传输层       -               TCP/UDP         UDP (隐式消息) │
│  网络层       -               IP               IP             │
│  数据链路层   EtherCAT帧      PROFINET RT/IRT  Ethernet帧    │
│  物理层       100BASE-TX      100/1000BASE-T  100/1000BASE-T│
└─────────────────────────────────────────────────────────────┘

关键区别在于：EtherCAT在数据链路层实现了专用的实时协议，而PROFINET和EtherNet/IP则保留了TCP/IP栈用于非实时通信。

二、EtherCAT：极致实时性的"飞读飞写"

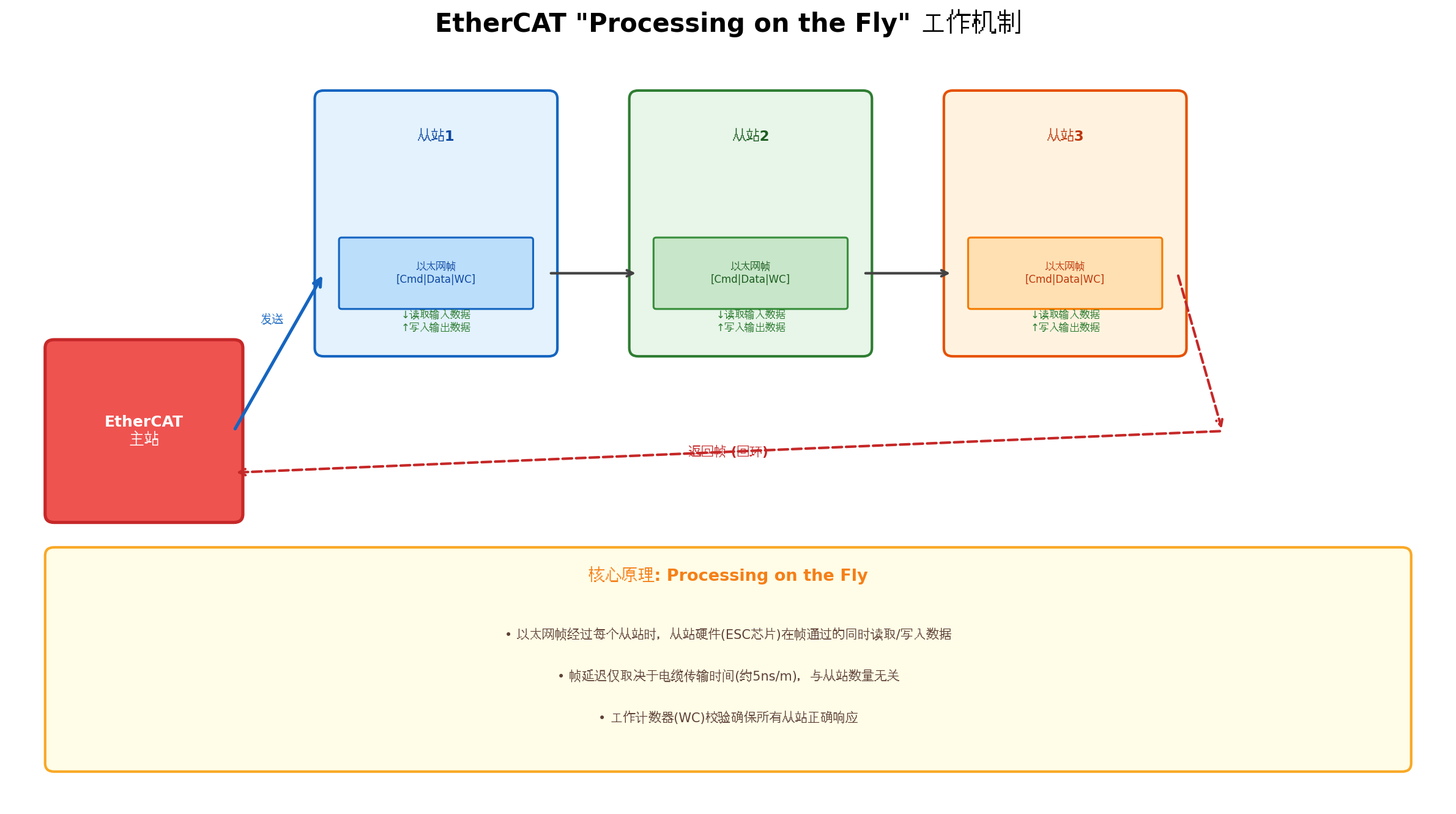

2.1 Processing on the Fly 机制

EtherCAT的核心创新在于**"Processing on the Fly"（飞读飞写）技术。与传统以太网帧需要被完整接收、解析后再转发不同，EtherCAT从站芯片（ESC）在以太网帧经过自身的同时**完成数据的读取和写入：

工作机制详解：

  1. 主站发送：EtherCAT主站构建一个包含所有从站数据的大以太网帧（最大1486字节），帧内包含多个EtherCAT子报文（Sub-PDU）

  2. 从站处理 ：帧经过每个从站时，ESC芯片（如ET1100、AX58100）在帧通过的过程中：

    • 读取输入数据（从本地内存写入经过的帧）
    • 写入输出数据（从经过的帧读取到本地内存）
    • 更新工作计数器（WC, Working Counter）

  3. 自动回环 ：帧到达最后一个从站后，通过内部回环机制自动返回主站方向

  4. 主站接收：主站收到返回帧，提取所有从站的输入数据

关键优势：

  • 延迟与从站数量无关：无论网络中有多少个从站，帧的传输延迟仅取决于电缆长度（约5ns/m）
  • 带宽利用率极高：一个帧可携带多个从站的数据，避免了传统以太网每个设备独立收发帧的开销
  • 硬件实现：所有实时操作由ESC芯片硬件完成，无需从站MCU干预

2.2 EtherCAT帧结构

c 复制代码
/**
 * @brief EtherCAT数据帧结构
 */
typedef struct {
    /* 以太网头部 (14字节) */
    uint8_t  dstMac[6];      /* 目的MAC: 01:01:09:01:00:00 (广播) */
    uint8_t  srcMac[6];      /* 源MAC: 主站地址 */
    uint16_t etherType;      /* 0x88A4: EtherCAT类型 */

    /* EtherCAT头部 (2字节) */
    uint16_t length:11;      /* 数据长度 */
    uint16_t reserved:1;     /* 保留 */
    uint16_t type:4;         /* 类型: 0=EtherCAT数据 */

    /* EtherCAT子报文数组 */
    EtherCAT_SubPDU_t subPDUs[MAX_SUBPDUS];

    /* FCS (4字节) */
    uint32_t fcs;
} EtherCAT_Frame_t;

/**
 * @brief EtherCAT子报文结构
 */
typedef struct {
    uint8_t  cmd;           /* 命令: APRD/APWR/FRMW等 */
    uint8_t  idx;           /* 索引 */
    uint16_t adp;           /* 地址偏移 (物理地址) */
    uint16_t ado;           /* 地址偏移 */
    uint16_t len:11;        /* 数据长度 */
    uint16_t reserved:3;    /* 保留 */
    uint16_t circ:1;        /* 环绕标志 */
    uint16_t next:1;        /* 后续标志 */
    uint16_t irq;           /* IRQ */
    uint8_t  data[LEN];     /* 数据 */
    uint16_t wkc;           /* 工作计数器 */
} EtherCAT_SubPDU_t;

2.3 分布式时钟（DC）同步

EtherCAT通过**分布式时钟（Distributed Clock, DC）**机制实现亚微秒级的同步精度：

c 复制代码
/**
 * @brief DC同步配置
 * @note  所有从站的本地时钟与参考时钟（第一个DC从站）同步
 */
void ECAT_ConfigDC(void)
{
    /* 1. 扫描总线，识别所有DC从站 */
    uint16_t dcSlaves[MAX_SLAVES];\n    uint16_t dcCount = ScanDCEnabledSlaves(dcSlaves);\n    \n    /* 2. 选择参考时钟（通常第一个DC从站） */\n    uint16_t refClock = dcSlaves[0];\n    \n    /* 3. 测量各从站到参考时钟的传输延迟 */\n    for (int i = 0; i < dcCount; i++) {\n        uint16_t slave = dcSlaves[i];\n        \n        /* 发送延迟测量帧 */\n        uint32_t t1, t2, t3, t4;\n        MeasurePropagationDelay(slave, &t1, &t2, &t3, &t4);\n        \n        /* 计算往返延迟和偏移 */\n        int32_t propagationDelay = ((t4 - t1) - (t3 - t2)) / 2;\n        int32_t clockOffset = t2 - t1 - propagationDelay;\n        \n        /* 写入从站时钟偏移寄存器 */\n        ESC_WriteReg(slave, ESC_REG_DCSYSOFFSET, clockOffset);\n        ESC_WriteReg(slave, ESC_REG_DCSYSDELAY, propagationDelay);\n    }\n    \n    /* 4. 启动漂移补偿（周期性调整） */\n    StartDriftCompensation(refClock, dcSlaves, dcCount);\n}

DC同步精度：

  • 典型值：< 100ns（纳秒级）
  • 最佳值：< 1μs（微秒级），满足多轴运动控制的同步要求

三、PROFINET：IRT时间片调度的硬实时保障

3.1 PROFINET实时等级

PROFINET定义了三种实时通信等级，满足不同应用场景的需求：

实时等级 传输机制 典型周期 抖动 应用场景
NRT TCP/IP标准通信 > 100ms 无保证 参数配置、诊断
RT 以太网Layer 2（VLAN优先级） 1~10ms 10~100μs 标准IO控制
IRT TDMA时间片调度 31.25μs~1ms < 1μs 运动控制、机器人

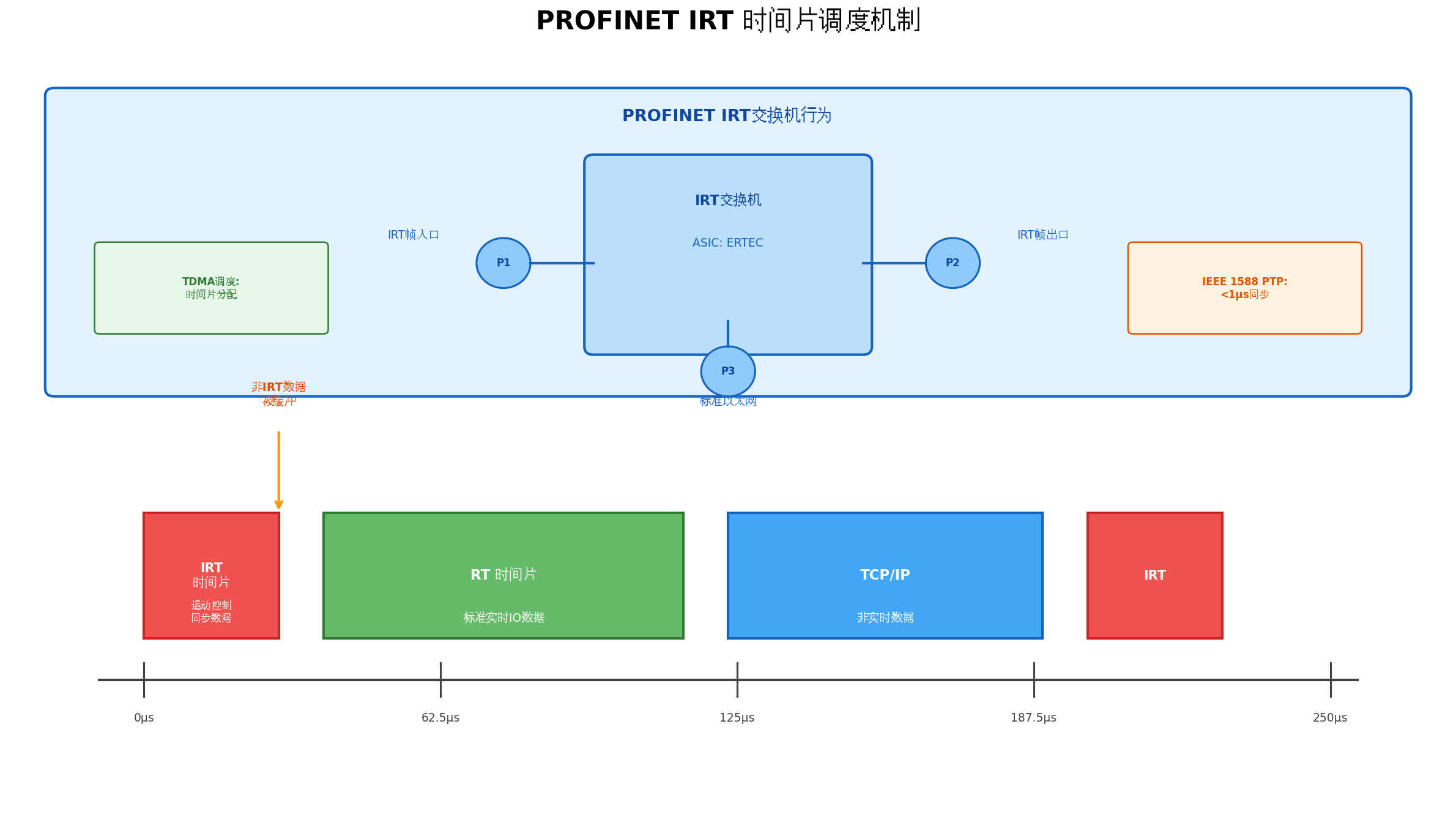

3.2 IRT时间片调度原理

PROFINET IRT（Isochronous Real-Time）通过**TDMA（时分多址）**机制实现硬实时：

  1. 网络周期划分：每个通信周期被划分为多个时间片

    • IRT时间片：专门用于IRT数据，所有非IRT数据被缓冲
    • RT时间片：用于标准实时数据
    • TCP/IP时间片：用于非实时通信

  2. 带宽预留：控制器预先计算IRT所需的带宽，并在网络中预留

  3. 交换机调度：IRT交换机（如西门子ERTEC ASIC）根据预计算的调度表精确转发帧

  4. 时钟同步：所有设备通过IEEE 1588 PTP（精确时间协议）或PTCP（PROFINET透明时钟协议）实现亚微秒级同步

c 复制代码
/**
 * @brief PROFINET IRT调度表配置
 */
typedef struct {
uint32_t cycleTime;          /* 周期时间: 31.25μs, 62.5μs, 125μs, 250μs, 500μs, 1ms */
uint32_t irtStartTime;       /* IRT时间片起始偏移 */
uint32_t irtDuration;        /* IRT时间片持续时间 */
uint16_t numDevices;         /* IRT设备数量 */
IRT_DeviceSchedule_t devices[MAX_DEVICES];
} IRT_Schedule_t;
typedef struct {
uint16_t deviceId;
uint32_t txOffset;           /* 发送时间偏移 */
uint32_t rxOffset;           /* 接收时间偏移 */
uint16_t dataLength;         /* 数据长度 */
} IRT_DeviceSchedule_t;

3.3 Fast Forwarding与Dynamic Packing

PROFINET IRT引入了多项优化技术：

Fast Forwarding：将帧ID（Frame ID）移至以太网帧头部，交换机无需解析完整帧即可决定转发端口，减少转发延迟

Dynamic Packing：将多个设备的IRT数据打包到一个"汇总帧"中，减少帧数量，提高带宽利用率

Fragmentation：将大型TCP/IP帧分割为小片段，避免阻塞IRT时间片

四、EtherNet/IP：CIP生产者-消费者模型

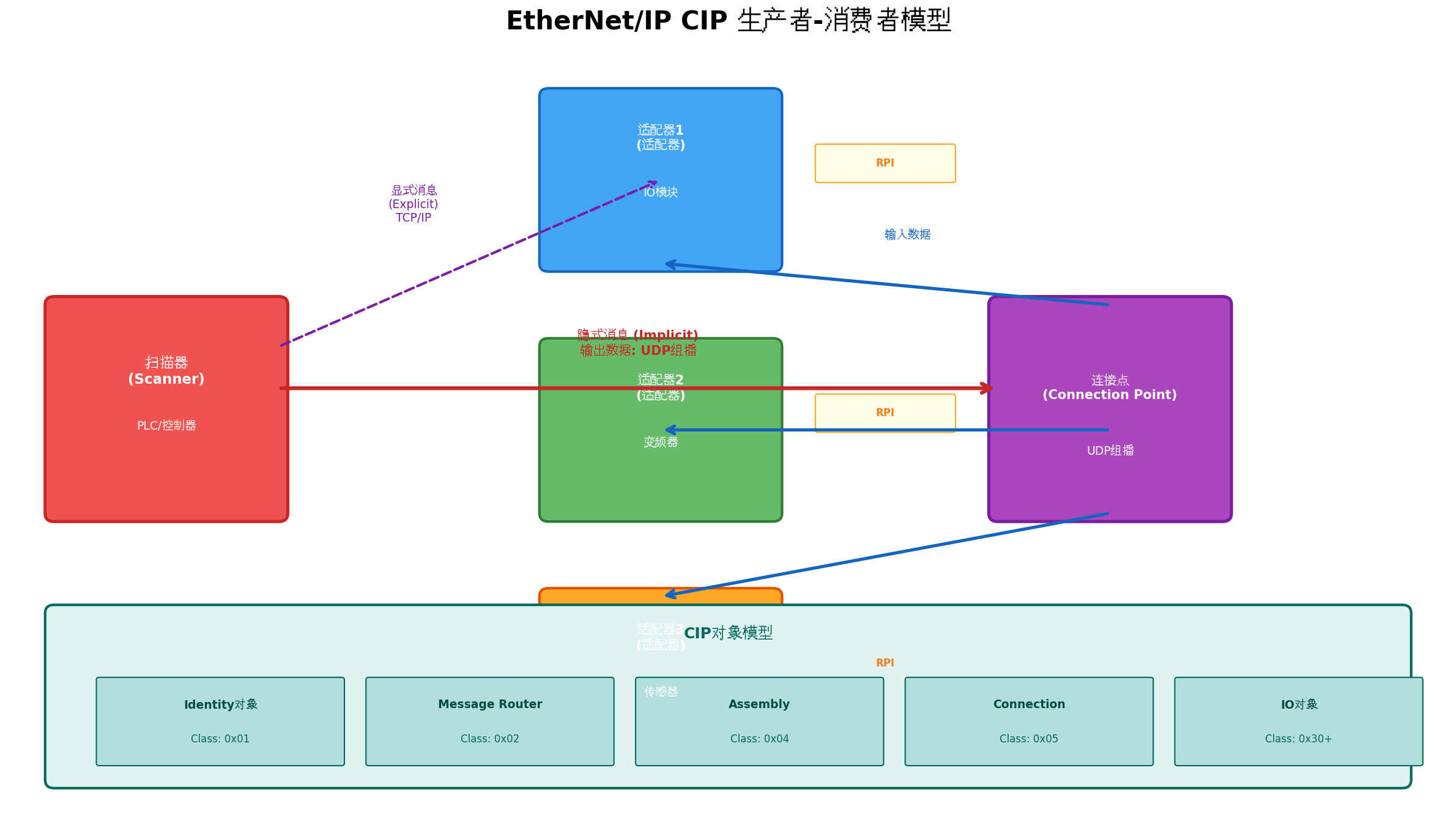

4.1 CIP协议架构

EtherNet/IP基于**CIP（Common Industrial Protocol）**协议，这是ODVA组织定义的通用工业协议，也用于DeviceNet和ControlNet：

CIP核心概念：

  • 生产者-消费者模型：数据生产者（如IO模块）将数据发布到组播地址，多个消费者（如PLC）可同时订阅
  • 隐式消息（Implicit Messaging）：基于UDP/IP的周期性IO数据交换，使用连接点（Connection Point）标识
  • 显式消息（Explicit Messaging）：基于TCP/IP的请求-响应式通信，用于参数配置和诊断

4.2 隐式消息通信机制

c 复制代码
/**
 * @brief EtherNet/IP隐式消息连接建立
 */
EIP_Status_t EIP_EstablishIOConnection(
CIP_Connection_t *conn,
uint32_t o2tRPI,     /* 输出到输入的请求包间隔 (Originator to Target) */
uint32_t t2oRPI,     /* 输入到输出的请求包间隔 (Target to Originator) */
uint16_t o2tSize,    /* O->T数据大小 */
uint16_t t2oSize     /* T->O数据大小 */
)
{
/* 1. 创建Forward Open请求 */
CIP_ForwardOpenReq_t req;
req.priorityTimeTick = 0x07;      /* 优先级时间刻度 */
req.timeoutTicks = 0x00;           /* 超时刻度 */
req.o2tNetworkConnectionID = GenerateConnectionID();
req.t2oNetworkConnectionID = GenerateConnectionID();
req.connectionSerialNumber = GetNextSerialNumber();
req.vendorID = VENDOR_ID;
req.originatorSerialNumber = GetDeviceSerial();
req.connectionTimeoutMultiplier = 0x04;  /* 4x RPI */
req.o2tRPI = o2tRPI;
req.o2tConnectionParameters = BuildConnectionParams(
CONN_PRIORITY_HIGH, o2tSize, CONN_TYPE_POINT_TO_POINT);
req.t2oRPI = t2oRPI;
req.t2oConnectionParameters = BuildConnectionParams(
CONN_PRIORITY_HIGH, t2oSize, CONN_TYPE_MULTICAST);
req.transportClassTrigger = 0x01;  /* Class 1, cyclic */
 /* 2. 发送Forward Open请求 */
 return SendUnconnectedRequest(
 conn->targetAddr,
 CIP_SERVICE_FORWARD_OPEN,
 &req,
 sizeof(req)
 );
 }

4.3 CIP Sync实时扩展

为实现硬实时，EtherNet/IP通过CIP Sync扩展支持IEEE 1588 PTP时间同步：

  • CIP Motion：基于CIP Sync实现多轴运动控制同步
  • CIP Safety：基于CIP实现功能安全通信（SIL3等级）
  • QoS（服务质量）：通过DSCP（差分服务代码点）标记优先级

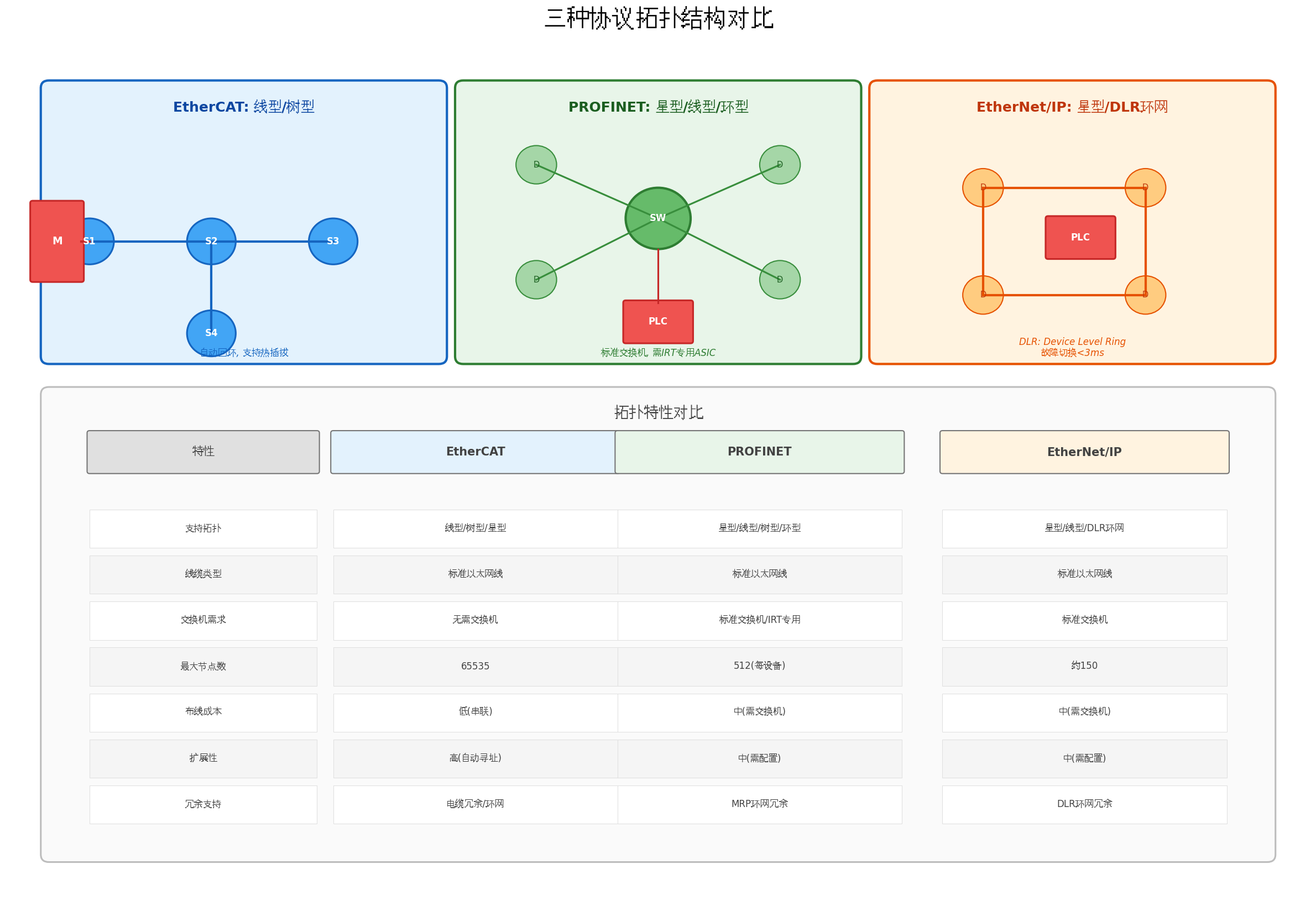

五、拓扑结构对比

5.1 支持的拓扑类型

EtherCAT拓扑：

  • 线型（Line）：最常用，从站串联连接，自动回环
  • 树型（Tree）：通过分支从站实现星型扩展
  • 环型（Ring）：电缆冗余，故障自动切换
  • 特点：无需交换机，布线成本低，支持热插拔

PROFINET拓扑：

  • 星型（Star）：通过标准交换机连接，最常见
  • 线型（Line）：交换机级联
  • 树型（Tree）：多层交换机结构
  • 环型（Ring）：MRP（介质冗余协议），切换时间<200ms
  • 特点：与标准IT网络兼容，需配置IRT交换机

EtherNet/IP拓扑：

  • 星型（Star）：标准以太网拓扑
  • 线型（Line）：设备级联
  • DLR环网（Device Level Ring）：专用环网协议，切换时间<3ms
  • 特点：与标准以太网完全兼容，DLR提供快速冗余

5.2 拓扑选择建议

应用场景 推荐协议 推荐拓扑 理由
多轴运动控制 EtherCAT 线型 最低延迟、最高同步精度
大型工厂自动化 PROFINET 星型+环网 与IT网络融合、MRP冗余
过程自动化 EtherNet/IP 星型+DLR 与现有CIP设备兼容
分布式IO EtherCAT 线型/树型 无需交换机、布线简单
机器人控制 PROFINET IRT 星型 与西门子生态集成

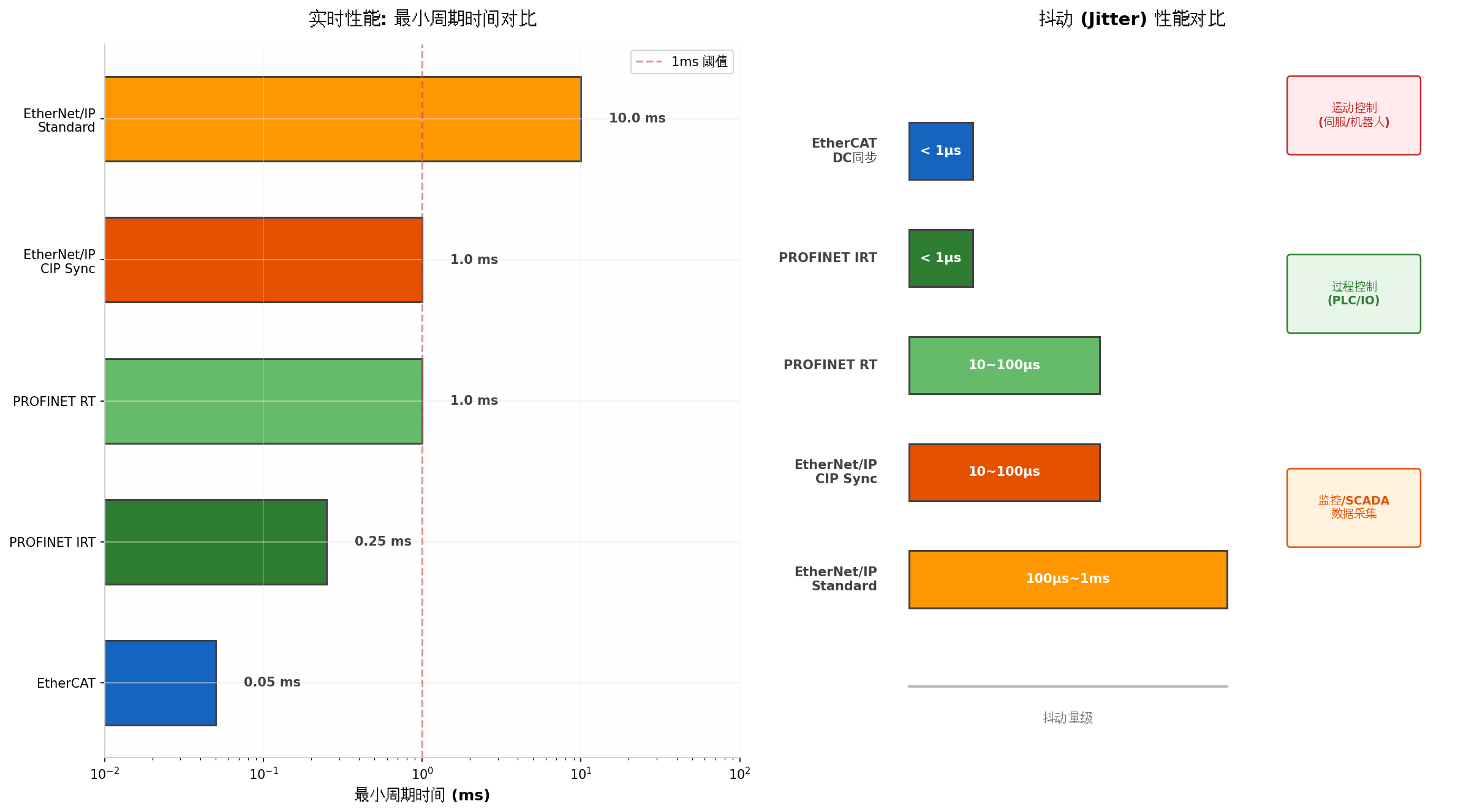

六、实时性能量化对比

6.1 周期时间与抖动

周期时间（Cycle Time）：

  • EtherCAT：最小可达50μs（微秒级），典型值100~500μs
  • PROFINET IRT：最小31.25μs，典型值250μs~1ms
  • PROFINET RT：典型值1~10ms
  • EtherNet/IP CIP Sync：典型值1ms
  • EtherNet/IP Standard：典型值10ms+

抖动（Jitter）：

  • EtherCAT DC：< 1μs（纳秒级）
  • PROFINET IRT：< 1μs
  • PROFINET RT：10~100μs
  • EtherNet/IP CIP Sync：10~100μs
  • EtherNet/IP Standard：100μs~1ms

6.2 实时性选型决策

复制代码
if (应用 == 运动控制 && 轴数 > 8) {
    选择 EtherCAT;  /* 最低延迟、最高同步精度 */
} else if (应用 == 运动控制 && 西门子生态) {
    选择 PROFINET IRT;  /* 与S7-1500T集成 */
} else if (应用 == 标准IO && 周期 > 1ms) {
    选择 PROFINET RT 或 EtherNet/IP;  /* 成本更低 */
} else if (应用 == 过程控制 || 已有DeviceNet) {
    选择 EtherNet/IP;  /* CIP统一对象模型 */
}

七、实现架构与开发成本

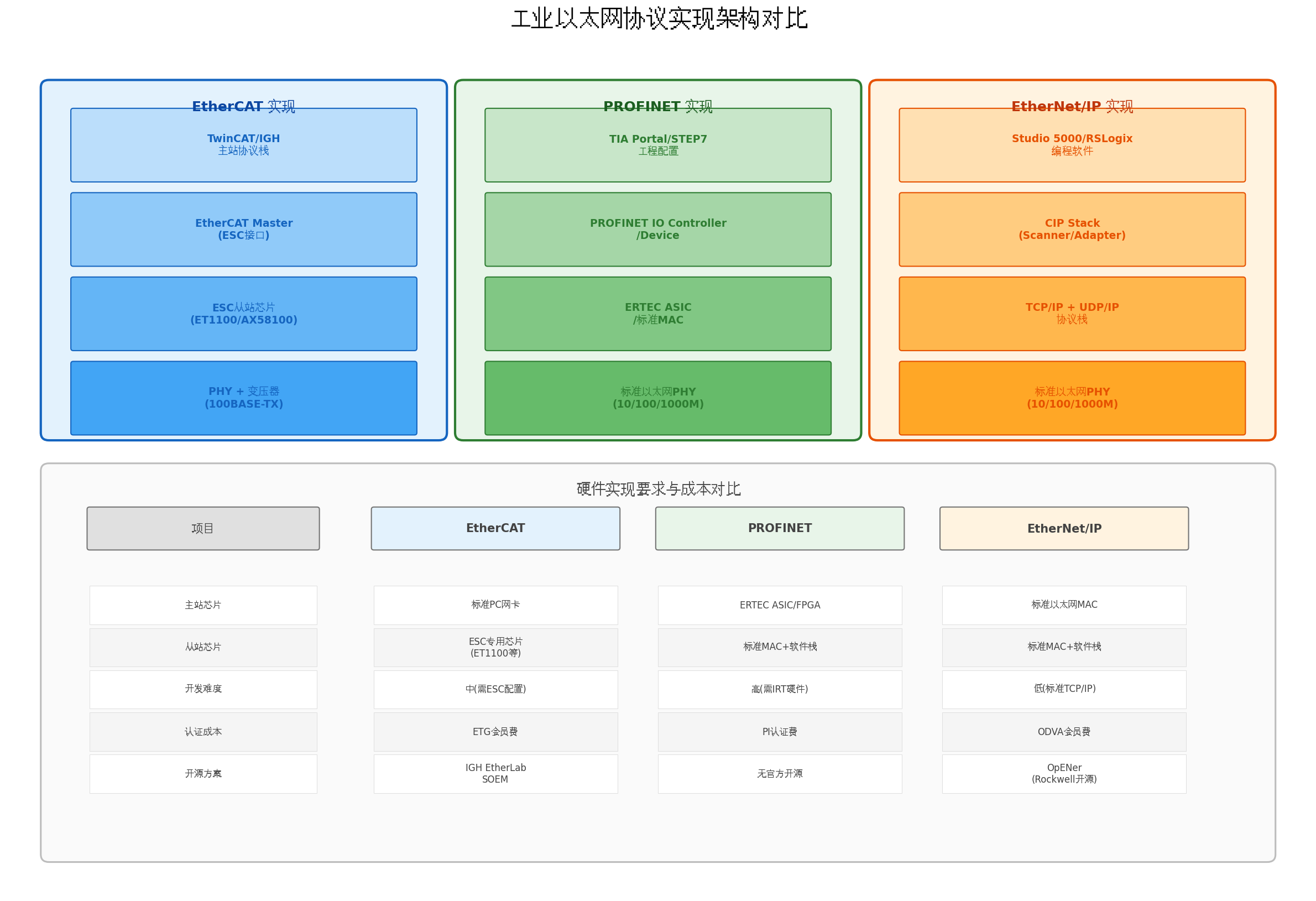

7.1 协议栈实现对比

EtherCAT实现：

组件 方案 说明
主站 TwinCAT (Windows) / IGH EtherLab (Linux) 商业/开源方案
从站芯片 ET1100 (Beckhoff) / AX58100 (亚信) / LAN9252 (Microchip) ESC专用芯片
开发难度 中等 需配置ESC寄存器、EEPROM
开源方案 SOEM (Simple Open EtherCAT Master) / IGH 社区活跃

PROFINET实现：

组件 方案 说明
主站 TIA Portal + S7-1500 / 第三方控制器 西门子主导
从站芯片 ERTEC 200P/400 (西门子) / FPGA方案 IRT需专用ASIC
开发难度 高 IRT需硬件支持，认证复杂
开源方案 无官方开源 需购买协议栈授权

EtherNet/IP实现：

组件 方案 说明
主站 Studio 5000 + ControlLogix / CompactLogix 罗克韦尔主导
从站芯片 标准以太网MAC + 软件栈 无需专用芯片
开发难度 低 标准TCP/IP，文档丰富
开源方案 OpENer (Rockwell开源) / PyLogix 社区支持

7.2 成本分析

成本项 EtherCAT PROFINET EtherNet/IP
主站授权 免费（开源）~ €5000（TwinCAT） €10000+（TIA Portal） $5000+（Studio 5000）
从站芯片 ¥30~80（ESC） ¥50~150（ERTEC） ¥20~50（标准MAC）
认证费用 ETG会员费 €3000/年 PI认证 €5000+ ODVA会员费 $4000/年
交换机成本 无需（线型拓扑） €200~1000（IRT交换机） €50~200（标准交换机）
总拥有成本 低~中 中~高 中

八、选型决策矩阵

8.1 综合对比

评估维度 EtherCAT PROFINET EtherNet/IP
实时性 ★★★★★ ★★★★☆ ★★★☆☆
拓扑灵活性 ★★★★☆ ★★★★★ ★★★★☆
与IT融合 ★★★☆☆ ★★★★★ ★★★★★
开发难度 ★★★☆☆ ★★★★☆ ★★☆☆☆
生态开放性 ★★★★☆ ★★★☆☆ ★★★★☆
成本效益 ★★★★★ ★★★☆☆ ★★★★☆

8.2 选型决策流程

复制代码
1. 确定实时性需求：
   - 周期 < 250μs 或 抖动 < 1μs → EtherCAT 或 PROFINET IRT
   - 周期 1~10ms → 三种协议均可
   - 周期 > 10ms → EtherNet/IP 或 PROFINET RT

2. 评估现有生态：
   - 已有西门子PLC → PROFINET
   - 已有罗克韦尔PLC → EtherNet/IP
   - 新系统/多品牌 → EtherCAT（开放性最好）

3. 考虑拓扑约束：
   - 布线简单/成本低 → EtherCAT（线型无需交换机）
   - 与IT网络融合 → PROFINET 或 EtherNet/IP

4. 评估开发资源：
   - 有限开发资源 → EtherNet/IP（标准TCP/IP）
   - 专业运动控制团队 → EtherCAT
   - 西门子认证工程师 → PROFINET

九、总结与展望

EtherCAT、PROFINET和EtherNet/IP代表了工业以太网协议的三种不同技术路线：

协议 核心优势 最佳场景 发展趋势
EtherCAT 极致实时、线型拓扑、低成本 多轴运动控制、半导体设备 向TSN融合（EtherCAT over TSN）
PROFINET IRT硬实时、与PROFIBUS兼容 汽车制造、过程自动化 与OPC UA深度集成
EtherNet/IP CIP统一模型、与IT融合 过程工业、混合自动化 CIP Safety、CIP Security扩展

随着TSN（Time-Sensitive Networking）IEEE 802.1标准的成熟，三种协议都在向TSN演进：

  • EtherCAT：通过EtherCAT G（千兆）和EtherCAT over TSN实现与TSN的共存
  • PROFINET：PROFINET over TSN已实现，利用TSN的802.1Qbv时间感知整形器替代IRT
  • EtherNet/IP：通过CIP over TSN实现硬实时

在HarmonyOS等新一代物联网操作系统中，工业以太网协议可以作为边缘网关的南向接口，将现场设备数据接入分布式软总线，实现OT（运营技术）与IT（信息技术）的深度融合，为智能制造和工业4.0提供更广阔的创新空间。
