一、引言：为什么功耗优化是嵌入式设计的核心？

在物联网（IoT）时代，数以亿计的传感器节点、可穿戴设备和远程监测终端依赖纽扣电池或能量采集器供电。一颗CR2032纽扣电池仅有约220mAh容量，若设备平均电流为1mA，续航仅约9天；而若将平均电流降至2μA，续航可延长至11年------这5000倍的差异正是超低功耗设计的价值所在。

然而，许多嵌入式开发者在面对功耗优化时往往陷入"只见树木不见森林"的困境：仅关注关闭LED、降低CPU频率等表层优化，却忽略了时钟树、外设门控、唤醒策略等系统性因素。本文将从功耗组成分析 出发，系统性地讲解从mA到μA的电流优化方法论，重点涵盖外设管理 与时钟策略两大核心维度，并提供可直接落地的代码实现。

二、MCU功耗组成与优化层次

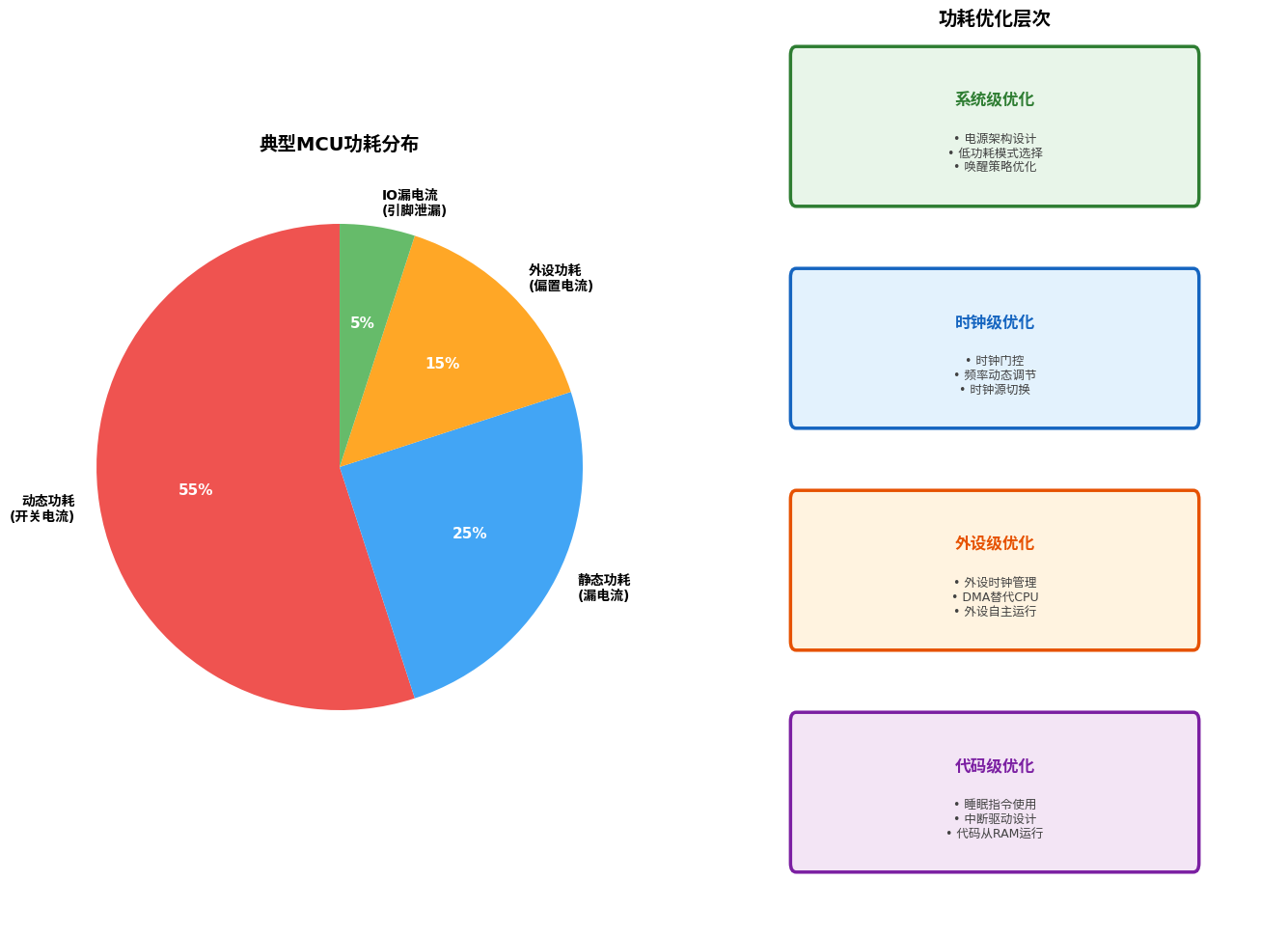

2.1 功耗来源分析

MCU的总功耗由四个主要部分组成，理解其比例是优化的第一步：

功耗类型 占比 来源 优化方向
动态功耗 ~55% CMOS开关电流 (P = CV²f) 降低电压/频率、时钟门控
静态功耗 ~25% 亚阈值漏电流 关闭电源域、降低温度
外设功耗 ~15% 模拟外设偏置电流 外设时钟管理、低功耗模式
IO漏电流 ~5% 引脚泄漏、上拉/下拉电阻 GPIO配置为模拟输入

动态功耗遵循公式 P = C × V² × f，其中C为负载电容、V为供电电压、f为开关频率。这意味着将电压从3.3V降至1.8V，功耗可降低约70%；将频率从80MHz降至4MHz，功耗可降低95%。

2.2 优化层次模型

超低功耗设计是一个多层次、系统化的工程，需要从系统级到代码级逐层优化：

  • 系统级：电源架构设计、低功耗模式选择、唤醒策略优化
  • 时钟级：时钟门控、频率动态调节、时钟源切换
  • 外设级：外设时钟管理、DMA替代CPU、外设自主运行
  • 代码级：睡眠指令使用、中断驱动设计、代码从RAM运行

三、ARM Cortex-M低功耗模式深度解析

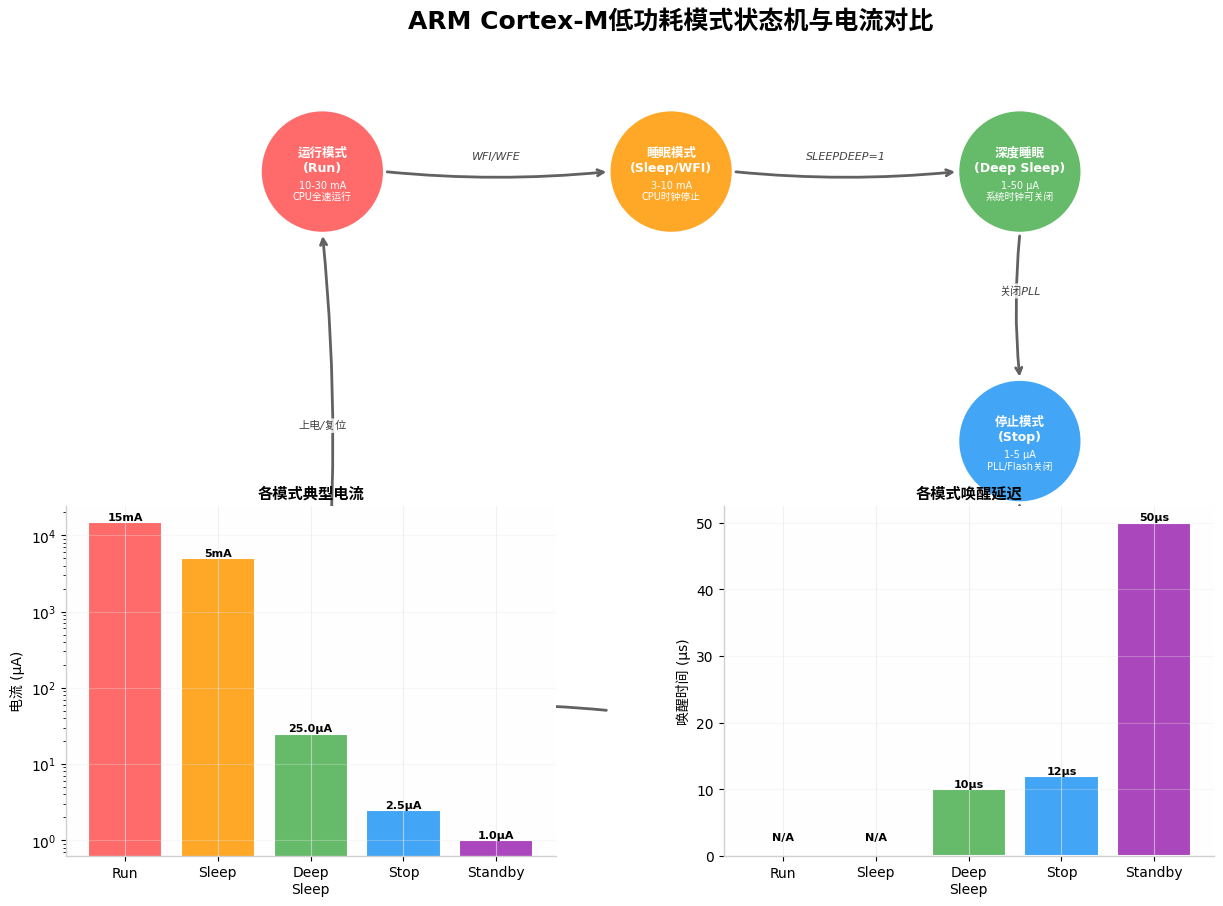

3.1 低功耗模式状态机

ARM Cortex-M架构定义了多种低功耗模式，从Run到Standby，电流跨度可达四个数量级：

模式 典型电流 唤醒时间 特性 适用场景
Run 10-30mA 0 CPU全速运行，所有外设可用 数据处理、通信
Sleep (WFI) 3-10mA 0 CPU时钟停止，外设继续运行 短暂等待
Deep Sleep 1-50μA 10μs 系统时钟可关闭，PLL关闭 周期性唤醒
Stop 1-5μA 12μs Flash/PLL关闭，SRAM保持 长时间休眠
Standby 0.5-2μA 50μs 仅RTC/备份域，寄存器丢失 极端低功耗

关键设计原则 ：设备应尽可能长时间处于Stop或Standby模式 ，仅在必要时短暂唤醒执行处理。理想状态下，设备应有99%以上的时间处于深度睡眠。

3.2 低功耗模式配置代码

c 复制代码
/**
 * @file low_power_modes.c
 * @brief ARM Cortex-M低功耗模式完整配置
 * @version 1.0
 */

#include <stm32l4xx_hal.h>

/* ========== 低功耗模式枚举 ========== */
typedef enum {
    PWR_MODE_RUN,           // 运行模式
    PWR_MODE_SLEEP,         // 睡眠模式 (WFI/WFE)
    PWR_MODE_LOW_POWER_RUN, // 低功耗运行模式
    PWR_MODE_STOP0,         // STOP0 (保留所有唤醒源)
    PWR_MODE_STOP1,         // STOP1 (SRAM2可关闭)
    PWR_MODE_STOP2,         // STOP2 (仅保留LPRAM)
    PWR_MODE_STANDBY,       // 待机模式 (仅备份域)
    PWR_MODE_SHUTDOWN,      // 关机模式 (仅I/O唤醒)
} pwr_mode_t;

/* ========== 当前功耗模式状态 ========== */
static volatile pwr_mode_t g_current_mode = PWR_MODE_RUN;

/**
 * @brief 进入睡眠模式 (Sleep Mode)
 *
 * CPU时钟停止，外设继续运行，任意中断即可唤醒
 * 电流: 3-10mA (取决于外设)
 */
void enter_sleep_mode(void)
{
    // 清除SLEEPDEEP位，确保进入Sleep而非Deep Sleep
    SCB->SCR &= ~SCB_SCR_SLEEPDEEP_Msk;

    // 可选：启用Sleep-On-Exit，ISR完成后自动返回睡眠
    SCB->SCR |= SCB_SCR_SLEEPONEXIT_Msk;

    // 执行WFI (Wait For Interrupt)
    __WFI();

    // 唤醒后清除Sleep-On-Exit（如需返回主循环）
    SCB->SCR &= ~SCB_SCR_SLEEPONEXIT_Msk;
}

/**
 * @brief 进入停止模式 (Stop Mode)
 *
 * 系统时钟关闭，PLL/Flash关闭，SRAM保持
 * 电流: 1-5μA
 * 唤醒时间: ~12μs
 */
void enter_stop_mode(pwr_mode_t stop_level)
{
    // 配置电压调节器
    PWR->CR1 &= ~PWR_CR1_MRUDS;  // 主调节器在Stop模式下保持

    // 根据Stop级别配置
    switch (stop_level) {
        case PWR_MODE_STOP0:
            // STOP0: 所有唤醒源可用，最高功耗Stop
            PWR->CR1 &= ~PWR_CR1_LPMS_Msk;
            PWR->CR1 |= PWR_CR1_LPMS_STOP0;
            break;

        case PWR_MODE_STOP1:
            // STOP1: SRAM2可关闭，节省额外功耗
            PWR->CR1 &= ~PWR_CR1_LPMS_Msk;
            PWR->CR1 |= PWR_CR1_LPMS_STOP1;
            break;

        case PWR_MODE_STOP2:
            // STOP2: 仅保留LPRAM，最低功耗Stop
            PWR->CR1 &= ~PWR_CR1_LPMS_Msk;
            PWR->CR1 |= PWR_CR1_LPMS_STOP2;
            break;

        default:
            return;
    }

    // 设置SLEEPDEEP位，确保进入Deep Sleep
    SCB->SCR |= SCB_SCR_SLEEPDEEP_Msk;

    // 清除Sleep-On-Exit（Stop模式通常不启用）
    SCB->SCR &= ~SCB_SCR_SLEEPONEXIT_Msk;

    // 保存外设状态（可选）
    save_peripheral_state();

    // 执行WFI
    __WFI();

    // 唤醒后恢复系统时钟
    system_clock_restore();

    // 恢复外设状态
    restore_peripheral_state();

    g_current_mode = PWR_MODE_RUN;
}

/**
 * @brief 进入待机模式 (Standby Mode)
 *
 * 仅保留RTC和备份域，所有寄存器丢失
 * 电流: 0.5-2μA
 * 唤醒源: WKUP引脚、RTC闹钟、NRST复位
 */
void enter_standby_mode(void)
{
    // 启用电源时钟
    __HAL_RCC_PWR_CLK_ENABLE();

    // 清除唤醒标志
    PWR->SCR |= PWR_SCR_CWUF;

    // 配置待机模式
    PWR->CR1 &= ~PWR_CR1_LPMS_Msk;
    PWR->CR1 |= PWR_CR1_LPMS_STANDBY;

    // 设置SLEEPDEEP
    SCB->SCR |= SCB_SCR_SLEEPDEEP_Msk;

    // 执行WFI
    __WFI();

    // 注意：从Standby唤醒相当于复位，不会执行到这里
}

/**
 * @brief 系统时钟恢复（从Stop模式唤醒后）
 */
void system_clock_restore(void)
{
    // 重新启用HSE/HSI
    if (__HAL_RCC_GET_FLAG(RCC_FLAG_HSERDY) == RESET) {
        HAL_RCC_OscConfig(&g_osc_config);
    }

    // 重新配置PLL
    if (__HAL_RCC_GET_SYSCLK_SOURCE() != RCC_SYSCLKSOURCE_STATUS_PLLCLK) {
        HAL_RCC_ClockConfig(&g_clk_config, FLASH_LATENCY_4);
    }

    // 重新配置Flash延迟
    __HAL_FLASH_SET_LATENCY(FLASH_LATENCY_4);

    // 更新SystemCoreClock变量
    SystemCoreClockUpdate();
}

四、时钟策略：功耗优化的核心杠杆

4.1 时钟树架构与门控策略

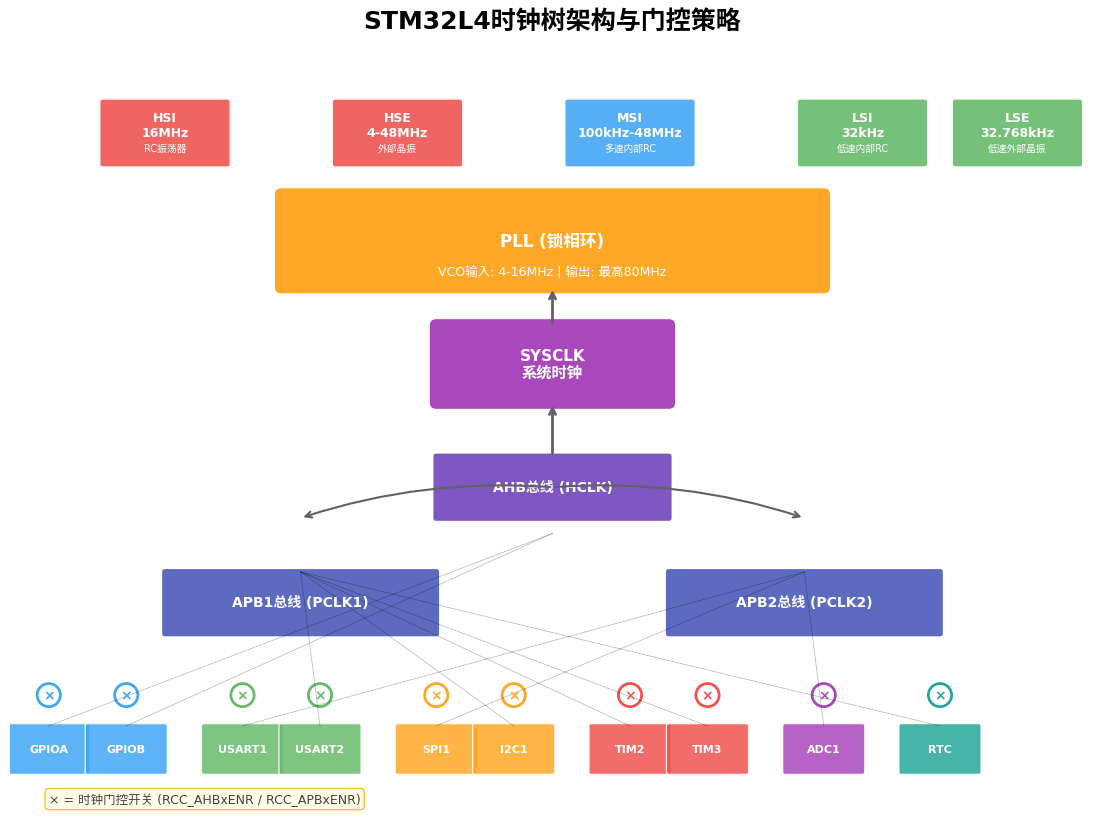

时钟系统是MCU功耗的"总阀门"------所有动态功耗都与时钟直接相关。以STM32L4为例，其时钟树架构如下：

时钟源选择策略
时钟源 频率范围 精度 功耗 适用场景
HSI 16MHz ±1% 中等 快速启动、临时运行
HSE 4-48MHz ±20ppm 较高 高精度通信、USB
MSI 100kHz-48MHz ±0.25% 低 动态频率调节
LSI 32kHz ±5% 极低 RTC、看门狗
LSE 32.768kHz ±20ppm 极低 高精度RTC

关键优化原则：使用**MSI（Multi-Speed Internal）**作为系统时钟源，它可在100kHz到48MHz之间动态调节，无需PLL即可提供多种频率，且功耗远低于HSE+PLL方案。

时钟门控实现
c 复制代码
/**
 * @file clock_gating.c
 * @brief 时钟门控与外设时钟管理
 */

#include <stm32l4xx_hal.h>

/* ========== 外设时钟门控管理器 ========== */
typedef struct {
    uint32_t ahb1_enr;   // AHB1外设时钟使能寄存器备份
    uint32_t ahb2_enr;   // AHB2外设时钟使能寄存器备份
    uint32_t ahb3_enr;   // AHB3外设时钟使能寄存器备份
    uint32_t apb1enr1;   // APB1外设时钟使能寄存器1备份
    uint32_t apb1enr2;   // APB1外设时钟使能寄存器2备份
    uint32_t apb2enr;    // APB2外设时钟使能寄存器备份
} clock_gating_state_t;

static clock_gating_state_t g_clock_state;

/**
 * @brief 保存当前外设时钟状态
 */
void clock_gating_save_state(void)
{
    g_clock_state.ahb1_enr = RCC->AHB1ENR;
    g_clock_state.ahb2_enr = RCC->AHB2ENR;
    g_clock_state.ahb3_enr = RCC->AHB3ENR;
    g_clock_state.apb1enr1 = RCC->APB1ENR1;
    g_clock_state.apb1enr2 = RCC->APB1ENR2;
    g_clock_state.apb2enr  = RCC->APB2ENR;
}

/**
 * @brief 恢复外设时钟状态
 */
void clock_gating_restore_state(void)
{
    RCC->AHB1ENR  = g_clock_state.ahb1_enr;
    RCC->AHB2ENR  = g_clock_state.ahb2_enr;
    RCC->AHB3ENR  = g_clock_state.ahb3_enr;
    RCC->APB1ENR1 = g_clock_state.apb1enr1;
    RCC->APB1ENR2 = g_clock_state.apb1enr2;
    RCC->APB2ENR  = g_clock_state.apb2enr;

    // 确保时钟稳定
    __DSB();
    __ISB();
}

/**
 * @brief 禁用所有非必要外设时钟
 *
 * 保留: GPIOA (调试)、PWR、RTC、LPTIM1
 * 禁用: 其他所有外设
 */
void clock_gating_disable_all(void)
{
    // 保存当前状态
    clock_gating_save_state();

    // 仅保留必要外设时钟
    RCC->AHB1ENR = RCC_AHB1ENR_DMA1EN;   // 保留DMA1（如需要）
    RCC->AHB2ENR = RCC_AHB2ENR_GPIOAEN;  // 保留GPIOA
    RCC->APB1ENR1 = RCC_APB1ENR1_PWREN |  // 保留PWR
                    RCC_APB1ENR1_RTCAPBEN; // 保留RTC接口
    RCC->APB1ENR2 = RCC_APB1ENR2_LPTIM1EN; // 保留LPTIM1
    RCC->APB2ENR = 0;  // 关闭所有APB2外设

    __DSB();
    __ISB();
}

/**
 * @brief 动态频率调节 (DVFS)
 *
 * 根据任务负载动态调整系统频率
 */
void dvfs_set_frequency(uint32_t target_freq_mhz)
{
    // 确保在Run模式下
    if (g_current_mode != PWR_MODE_RUN) {
        return;
    }

    // 选择最接近的MSI频率
    uint32_t msi_range;
    if (target_freq_mhz >= 48) {
        msi_range = RCC_MSIRANGE_11;  // 48MHz
    } else if (target_freq_mhz >= 24) {
        msi_range = RCC_MSIRANGE_10;  // 24MHz
    } else if (target_freq_mhz >= 16) {
        msi_range = RCC_MSIRANGE_9;   // 16MHz
    } else if (target_freq_mhz >= 8) {
        msi_range = RCC_MSIRANGE_8;   // 8MHz
    } else if (target_freq_mhz >= 4) {
        msi_range = RCC_MSIRANGE_7;   // 4MHz
    } else if (target_freq_mhz >= 2) {
        msi_range = RCC_MSIRANGE_6;   // 2MHz
    } else if (target_freq_mhz >= 1) {
        msi_range = RCC_MSIRANGE_5;   // 1MHz
    } else {
        msi_range = RCC_MSIRANGE_4;   // 400kHz
    }

    // 切换时钟源到MSI
    __HAL_RCC_MSI_RANGE_CONFIG(msi_range);
    __HAL_RCC_SYSCLK_CONFIG(RCC_SYSCLKSOURCE_MSI);

    // 关闭PLL以节省功耗
    __HAL_RCC_PLL_DISABLE();

    // 更新系统时钟变量
    SystemCoreClockUpdate();

    printf("[DVFS] 频率切换至 %lu MHz\n", SystemCoreClock / 1000000);
}

五、外设管理：从mA到μA的关键

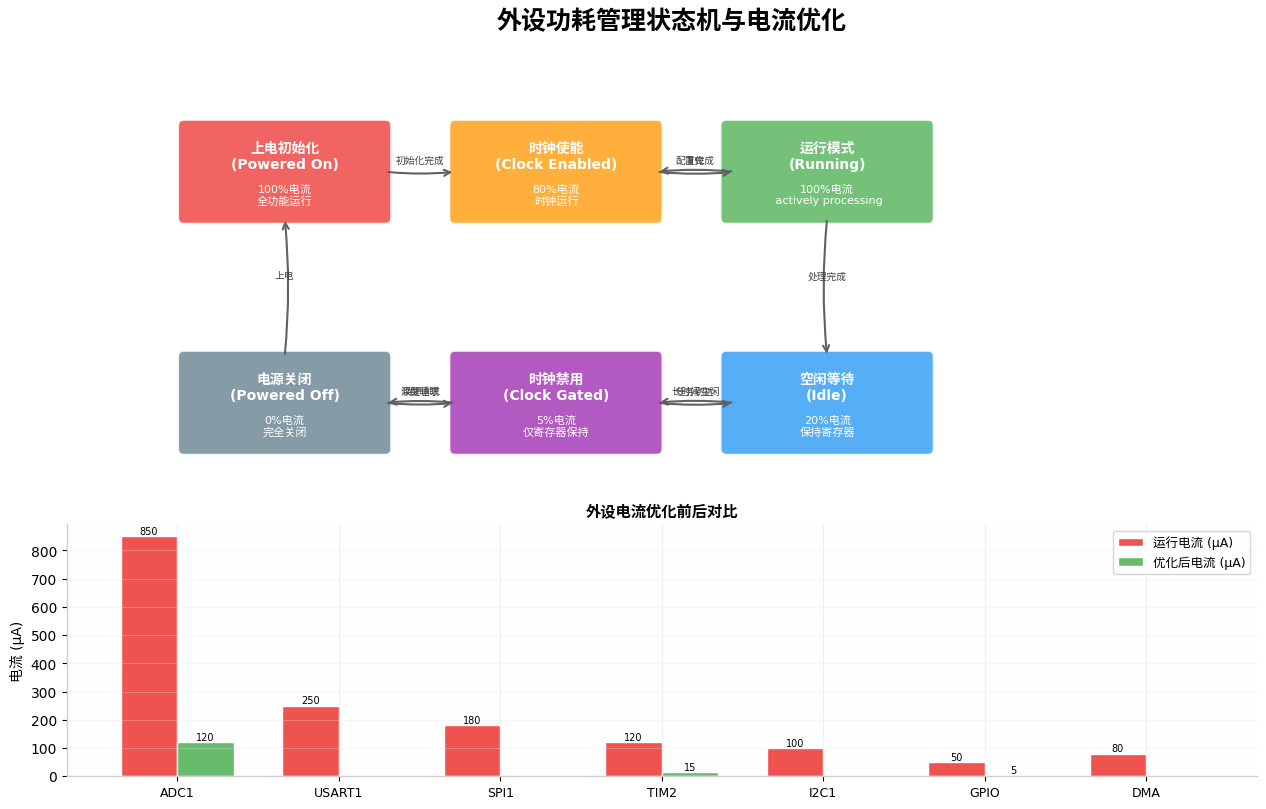

5.1 外设功耗管理状态机

每个外设都有完整的功耗生命周期，从Power On到Power Off，电流差异可达数百倍：

外设状态转换策略：

  1. Power On → Clock Enabled：初始化完成后立即关闭不需要的外设时钟
  2. Clock Enabled → Running：仅在需要时使能外设，用完立即禁用
  3. Running → Idle：外设完成工作后进入低功耗模式（如ADC的Power Down模式）
  4. Idle → Clock Gated：长时间空闲时关闭时钟
  5. Clock Gated → Powered Off：深度睡眠时关闭外设电源域
c 复制代码
/**
 * @file peripheral_power_mgmt.c
 * @brief 外设功耗管理完整实现
 */

#include <stm32l4xx_hal.h>

/* ========== 外设功耗管理器 ========== */
typedef struct {
    void (*init)(void);
    void (*deinit)(void);
    void (*enable_clock)(void);
    void (*disable_clock)(void);
    void (*enter_low_power)(void);
    void (*exit_low_power)(void);
    uint32_t run_current_ua;      // 运行电流 (μA)
    uint32_t sleep_current_ua;    // 睡眠电流 (μA)
    bool is_initialized;
    bool is_clock_enabled;
} peripheral_manager_t;

/* ========== ADC功耗管理 ========== */
static void adc_init(void)
{
    hadc1.Instance = ADC1;
    hadc1.Init.ClockPrescaler = ADC_CLOCK_ASYNC_DIV1;
    hadc1.Init.Resolution = ADC_RESOLUTION_12B;
    hadc1.Init.DataAlign = ADC_DATAALIGN_RIGHT;
    hadc1.Init.ScanConvMode = ADC_SCAN_DISABLE;
    hadc1.Init.ContinuousConvMode = DISABLE;
    hadc1.Init.NbrOfConversion = 1;
    hadc1.Init.DiscontinuousConvMode = DISABLE;
    hadc1.Init.ExternalTrigConvEdge = ADC_EXTERNALTRIGCONVEDGE_NONE;
    hadc1.Init.DMAContinuousRequests = DISABLE;

    HAL_ADC_Init(&hadc1);

    // 配置低功耗模式
    HAL_ADCEx_Calibration_Start(&hadc1, ADC_SINGLE_ENDED);
}

static void adc_enter_low_power(void)
{
    // 停止ADC转换
    HAL_ADC_Stop(&hadc1);

    // 禁用ADC电压调节器（进入Deep Power Down模式）
    CLEAR_BIT(ADC1->CR, ADC_CR_ADVREGEN);

    // 禁用ADC时钟
    __HAL_RCC_ADC_CLK_DISABLE();
}

static void adc_exit_low_power(void)
{
    // 重新启用ADC时钟
    __HAL_RCC_ADC_CLK_ENABLE();

    // 启用ADC电压调节器
    SET_BIT(ADC1->CR, ADC_CR_ADVREGEN);

    // 等待调节器稳定
    uint32_t timeout = 100;
    while ((ADC1->CR & ADC_CR_ADVREGEN) == 0) {
        if (--timeout == 0) break;
    }

    // 重新校准
    HAL_ADCEx_Calibration_Start(&hadc1, ADC_SINGLE_ENDED);
}

static peripheral_manager_t g_adc_mgr = {
    .init = adc_init,
    .deinit = NULL,
    .enable_clock = NULL,
    .disable_clock = NULL,
    .enter_low_power = adc_enter_low_power,
    .exit_low_power = adc_exit_low_power,
    .run_current_ua = 850,      // 运行电流
    .sleep_current_ua = 120,    // 低功耗模式电流
    .is_initialized = false,
    .is_clock_enabled = false,
};

/* ========== UART功耗管理 ========== */
static void uart_enter_low_power(void)
{
    // 等待发送完成
    while (__HAL_UART_GET_FLAG(&huart1, UART_FLAG_TC) == RESET);

    // 禁用UART
    __HAL_UART_DISABLE(&huart1);

    // 禁用UART时钟
    __HAL_RCC_USART1_CLK_DISABLE();
}

static void uart_exit_low_power(void)
{
    // 启用UART时钟
    __HAL_RCC_USART1_CLK_ENABLE();

    // 启用UART
    __HAL_UART_ENABLE(&huart1);
}

static peripheral_manager_t g_uart_mgr = {
    .run_current_ua = 250,
    .sleep_current_ua = 0,  // 时钟关闭后无电流
    .enter_low_power = uart_enter_low_power,
    .exit_low_power = uart_exit_low_power,
};

/* ========== 外设管理器通用接口 ========== */

/**
 * @brief 初始化所有外设
 */
void peripheral_init_all(void)
{
    // 按需初始化，非全部一次性初始化
    g_adc_mgr.init();
    g_adc_mgr.is_initialized = true;

    // UART延迟初始化（仅在需要通信时）
    // g_uart_mgr.init();
}

/**
 * @brief 进入低功耗前关闭所有外设
 */
void peripheral_shutdown_all(void)
{
    if (g_adc_mgr.is_initialized) {
        g_adc_mgr.enter_low_power();
    }

    if (g_uart_mgr.is_initialized) {
        g_uart_mgr.enter_low_power();
    }

    // 关闭所有GPIO时钟（保留必要的唤醒引脚）
    __HAL_RCC_GPIOB_CLK_DISABLE();
    __HAL_RCC_GPIOC_CLK_DISABLE();
    __HAL_RCC_GPIOD_CLK_DISABLE();
    __HAL_RCC_GPIOE_CLK_DISABLE();
    __HAL_RCC_GPIOH_CLK_DISABLE();
}

/**
 * @brief 从低功耗唤醒后恢复外设
 */
void peripheral_restore_all(void)
{
    if (g_adc_mgr.is_initialized) {
        g_adc_mgr.exit_low_power();
    }

    if (g_uart_mgr.is_initialized) {
        g_uart_mgr.exit_low_power();
    }
}

5.2 GPIO低功耗配置

GPIO是经常被忽视的功耗来源------未正确配置的引脚可能产生数十μA的漏电流：

c 复制代码
/**
 * @brief GPIO低功耗配置
 *
 * 原则：
 * 1. 未使用引脚配置为模拟输入（无上拉/下拉）
 * 2. 输出引脚驱动低电平（避免中间电平）
 * 3. 输入引脚启用内部上拉/下拉（避免悬空）
 * 4. 调试引脚（SWD）在量产时禁用
 */
void gpio_low_power_config(void)
{
    GPIO_InitTypeDef GPIO_InitStruct = {0};
    // 启用所有GPIO时钟（用于配置）
    __HAL_RCC_GPIOA_CLK_ENABLE();
    __HAL_RCC_GPIOB_CLK_ENABLE();
    __HAL_RCC_GPIOC_CLK_ENABLE();
    __HAL_RCC_GPIOD_CLK_ENABLE();
    __HAL_RCC_GPIOE_CLK_ENABLE();
    __HAL_RCC_GPIOH_CLK_ENABLE();
    // 配置所有未使用引脚为模拟输入
    GPIO_InitStruct.Mode = GPIO_MODE_ANALOG;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
    GPIO_InitStruct.Pin = GPIO_PIN_All;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
    HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);
    HAL_GPIO_Init(GPIOC, &GPIO_InitStruct);
    HAL_GPIO_Init(GPIOD, &GPIO_InitStruct);
    HAL_GPIO_Init(GPIOE, &GPIO_InitStruct);
    HAL_GPIO_Init(GPIOH, &GPIO_InitStruct);
    // 保留必要的唤醒引脚配置
    // 例如：WKUP引脚配置为外部中断
    GPIO_InitStruct.Mode = GPIO_MODE_IT_RISING;
    GPIO_InitStruct.Pull = GPIO_PULLDOWN;
    GPIO_InitStruct.Pin = WAKEUP_PIN;
    HAL_GPIO_Init(WAKEUP_GPIO_PORT, &GPIO_InitStruct);
    // 禁用SWD调试引脚（量产时）
    // __HAL_AFIO_REMAP_SWJ_DISABLE();
    // 关闭GPIO时钟（保留必要端口的时钟）
    __HAL_RCC_GPIOB_CLK_DISABLE();
    __HAL_RCC_GPIOC_CLK_DISABLE();
    __HAL_RCC_GPIOD_CLK_DISABLE();
    __HAL_RCC_GPIOE_CLK_DISABLE();
    __HAL_RCC_GPIOH_CLK_DISABLE();
}

六、唤醒策略：决定平均功耗的关键

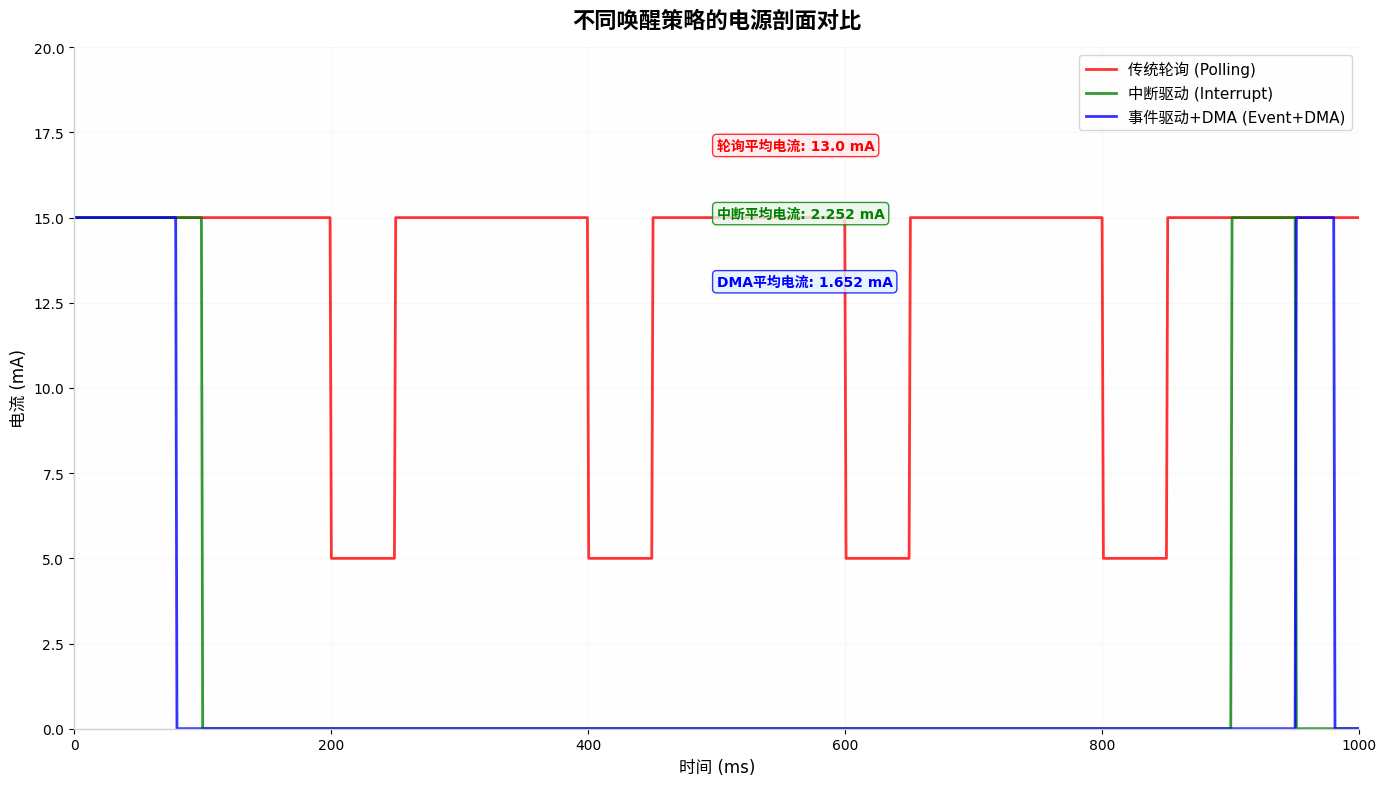

6.1 三种唤醒策略对比

唤醒策略直接决定了系统的平均功耗------即使单次唤醒处理很快，若唤醒频率过高，平均电流仍然很大：

策略 平均电流 优点 缺点
传统轮询 ~13mA 实现简单 CPU持续运行，功耗极高
中断驱动 ~2.3mA 响应及时，功耗较低 每次中断唤醒CPU
事件驱动+DMA ~1.7mA 功耗最低，CPU休眠时间最长 实现复杂，需要硬件支持

关键洞察 ：使用DMA让外设自主完成数据采集，仅在数据就绪时才唤醒CPU，可将CPU运行时间从数百ms缩短至数ms。

6.2 DMA自主运行实现

c 复制代码
/**
 * @file dma_autonomous.c
 * @brief DMA自主运行------CPU深度睡眠时外设自动工作
 */

#include <stm32l4xx_hal.h>

#define ADC_BUFFER_SIZE 256
static uint16_t g_adc_buffer[ADC_BUFFER_SIZE];
static volatile bool g_adc_conversion_complete = false;

/**
 * @brief 配置ADC + DMA自主采集
 *
 * CPU进入Stop模式后，DMA自动将ADC数据搬运到SRAM
 * 转换完成后DMA中断唤醒CPU
 */
void adc_dma_autonomous_init(void)
{
    // 启用时钟
    __HAL_RCC_DMA1_CLK_ENABLE();
    __HAL_RCC_ADC_CLK_ENABLE();
    __HAL_RCC_GPIOA_CLK_ENABLE();

    // 配置ADC引脚
    GPIO_InitTypeDef GPIO_InitStruct = {0};
    GPIO_InitStruct.Pin = GPIO_PIN_0;
    GPIO_InitStruct.Mode = GPIO_MODE_ANALOG_ADC_CONTROL;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
    // 配置DMA
    hdma_adc.Instance = DMA1_Channel1;
    hdma_adc.Init.Direction = DMA_PERIPH_TO_MEMORY;
    hdma_adc.Init.PeriphInc = DMA_PINC_DISABLE;
    hdma_adc.Init.MemInc = DMA_MINC_ENABLE;
    hdma_adc.Init.PeriphDataAlignment = DMA_PDATAALIGN_HALFWORD;
    hdma_adc.Init.MemDataAlignment = DMA_MDATAALIGN_HALFWORD;
    hdma_adc.Init.Mode = DMA_CIRCULAR;  // 循环模式，持续采集
    hdma_adc.Init.Priority = DMA_PRIORITY_LOW;
    HAL_DMA_Init(&hdma_adc);
    __HAL_LINKDMA(&hadc1, DMA_Handle, hdma_adc);
    // 配置ADC
    hadc1.Instance = ADC1;
    hadc1.Init.ClockPrescaler = ADC_CLOCK_ASYNC_DIV1;
    hadc1.Init.Resolution = ADC_RESOLUTION_12B;
    hadc1.Init.ScanConvMode = ADC_SCAN_DISABLE;
    hadc1.Init.ContinuousConvMode = ENABLE;  // 连续转换模式
    hadc1.Init.ExternalTrigConvEdge = ADC_EXTERNALTRIGCONVEDGE_NONE;
    hadc1.Init.DMAContinuousRequests = ENABLE;
    HAL_ADC_Init(&hadc1);
    // 配置ADC通道
    ADC_ChannelConfTypeDef sConfig = {0};
    sConfig.Channel = ADC_CHANNEL_0;
    sConfig.Rank = ADC_REGULAR_RANK_1;
    sConfig.SamplingTime = ADC_SAMPLETIME_640CYCLES_5;  // 长采样时间，降低功耗
    sConfig.SingleDiff = ADC_SINGLE_ENDED;
    HAL_ADC_ConfigChannel(&hadc1, &sConfig);
    // 配置DMA中断（半传输和传输完成）
    HAL_NVIC_SetPriority(DMA1_Channel1_IRQn, 0, 0);
    HAL_NVIC_EnableIRQ(DMA1_Channel1_IRQn);
}
/**
 * @brief 启动自主采集并进入低功耗
 */
void adc_dma_autonomous_start(void)
{
    // 启动ADC DMA传输
    HAL_ADC_Start_DMA(&hadc1, (uint32_t*)g_adc_buffer, ADC_BUFFER_SIZE);
    // CPU进入Stop模式，DMA继续工作
    printf("[DMA] CPU进入Stop模式，DMA自主采集中...\\n");
    enter_stop_mode(PWR_MODE_STOP2);
    // 被DMA中断唤醒后
    printf("[DMA] CPU被唤醒，处理数据\\n");
    process_adc_data(g_adc_buffer, ADC_BUFFER_SIZE);
    // 清除标志，准备下一次
    g_adc_conversion_complete = false;
}
/**
 * @brief DMA中断处理
 */
void DMA1_Channel1_IRQHandler(void)
{
    if (__HAL_DMA_GET_FLAG(&hdma_adc, DMA_FLAG_HT1)) {
        // 半传输完成
        __HAL_DMA_CLEAR_FLAG(&hdma_adc, DMA_FLAG_HT1);
        // 可处理前半缓冲区
    }
    if (__HAL_DMA_GET_FLAG(&hdma_adc, DMA_FLAG_TC1)) {
        // 传输完成
        __HAL_DMA_CLEAR_FLAG(&hdma_adc, DMA_FLAG_TC1);
        g_adc_conversion_complete = true;
        // 唤醒CPU
    }
    HAL_DMA_IRQHandler(&hdma_adc);
}
/**
 * @brief LPTIM定时唤醒（周期性任务）
 *
 * 使用LPTIM（低功耗定时器）从Stop模式周期性唤醒
 * LPTIM可由LSI/LSE驱动，在Stop模式下继续运行
 */
void lptim_periodic_wakeup_init(uint32_t period_ms)
{
    // 启用LPTIM1时钟
    __HAL_RCC_LPTIM1_CLK_ENABLE();
    // 配置LPTIM
    hlptim1.Instance = LPTIM1;
    hlptim1.Init.Clock.Source = LPTIM_CLOCKSOURCE_APBCLOCK_LPOSC;
    hlptim1.Init.Clock.Prescaler = LPTIM_PRESCALER_DIV32;  // 32kHz / 32 = 1kHz
    hlptim1.Init.Trigger.Source = LPTIM_TRIGSOURCE_SOFTWARE;
    hlptim1.Init.OutputPolarity = LPTIM_OUTPUTPOLARITY_HIGH;
    hlptim1.Init.UpdateMode = LPTIM_UPDATE_IMMEDIATE;
    hlptim1.Init.CounterSource = LPTIM_COUNTERSOURCE_INTERNAL;
    HAL_LPTIM_Init(&hlptim1);
    // 配置中断
    HAL_NVIC_SetPriority(LPTIM1_IRQn, 0, 0);
    HAL_NVIC_EnableIRQ(LPTIM1_IRQn);
    // 设置周期（1kHz计数器）
    uint32_t period_ticks = period_ms;  // 1ms per tick
    HAL_LPTIM_TimeOut_Start_IT(&hlptim1, period_ticks, period_ticks);
}
void LPTIM1_IRQHandler(void)
{
    HAL_LPTIM_IRQHandler(&hlptim1);
}
void HAL_LPTIM_AutoReloadMatchCallback(LPTIM_HandleTypeDef *hlptim)
{
    // LPTIM周期匹配中断
    // 从Stop模式唤醒后执行周期性任务
    g_periodic_wakeup_flag = true;
}

七、完整低功耗系统设计流程

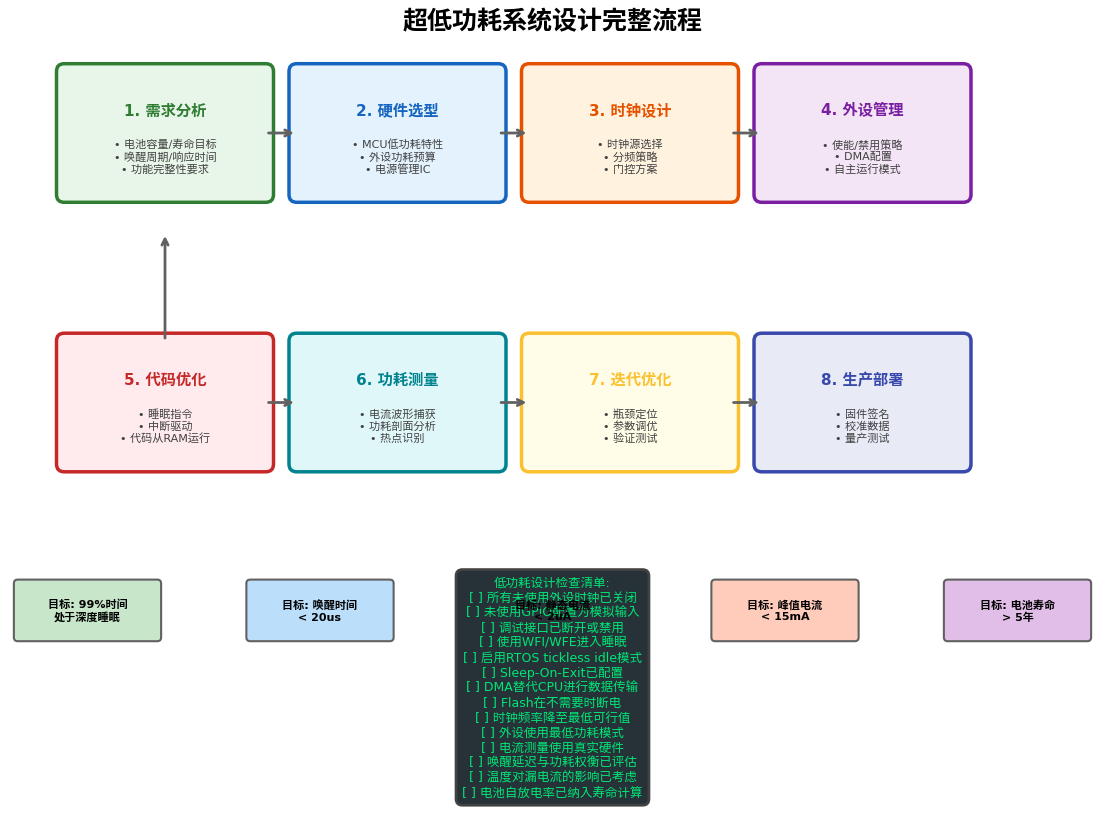

7.1 设计流程与检查清单

超低功耗设计是一个迭代过程，需要系统化地进行：

7.2 功耗测量与验证

c 复制代码
/**
 * @file power_measurement.c
 * @brief 功耗测量与剖面分析
 */
#include <stm32l4xx_hal.h>
/* ========== 功耗测量接口 ========== */
// 使用MCU内部ADC测量Vbat（如支持）\n// 或使用外部电流检测电阻 + 运放
#define CURRENT_SENSE_RESISTOR_OHM  10.0f  // 10Ω检测电阻
#define ADC_VREF_MV                 3300   // 3.3V参考电压
#define ADC_RESOLUTION              4096   // 12位ADC
/**
 * @brief 测量当前电流消耗
 */
float measure_current_ua(void)
{
    // 启动ADC测量检测电阻压降
    HAL_ADC_Start(&hadc1);
    HAL_ADC_PollForConversion(&hadc1, 100);
    uint32_t adc_value = HAL_ADC_GetValue(&hadc1);
    HAL_ADC_Stop(&hadc1);
    // 计算电压 (mV)\n    float voltage_mv = (adc_value * ADC_VREF_MV) / ADC_RESOLUTION;
    // 计算电流 (μA): I = V / R\n    float current_ua = (voltage_mv / CURRENT_SENSE_RESISTOR_OHM) * 1000.0f;
    return current_ua;
}
/**
 * @brief 功耗剖面记录
 */
typedef struct {\n    uint32_t timestamp_ms;\n    pwr_mode_t mode;\n    float current_ua;\n    uint32_t wakeup_count;\n} power_profile_entry_t;\n#define POWER_PROFILE_SIZE 100\nstatic power_profile_entry_t g_power_profile[POWER_PROFILE_SIZE];\nstatic uint32_t g_profile_index = 0;\nvoid power_profile_record(pwr_mode_t mode)\n{\n    if (g_profile_index >= POWER_PROFILE_SIZE) return;
    g_power_profile[g_profile_index].timestamp_ms = HAL_GetTick();
    g_power_profile[g_profile_index].mode = mode;
    g_power_profile[g_profile_index].current_ua = measure_current_ua();\n    g_power_profile[g_profile_index].wakeup_count = g_wakeup_counter;
    g_profile_index++;
}
/**
 * @brief 输出功耗剖面报告
 */
void power_profile_report(void)
{
printf(\"\\n========== 功耗剖面报告 ==========\\n\");
printf(\"时间(ms) | 模式 | 电流(μA) | 唤醒次数\\n\");
printf(\"------------------------------------------\\n\");
for (uint32_t i = 0; i < g_profile_index; i++) {
const char* mode_str =
g_power_profile[i].mode == PWR_MODE_RUN ? \"RUN\" :
g_power_profile[i].mode == PWR_MODE_SLEEP ? \"SLEEP\" :
g_power_profile[i].mode == PWR_MODE_STOP2 ? \"STOP2\" : \"STBY\";
printf(\"%8lu | %5s | %8.1f | %8lu\\n\",
g_power_profile[i].timestamp_ms,
mode_str,
g_power_profile[i].current_ua,
g_power_profile[i].wakeup_count);
}
// 计算平均电流
float total_current = 0;
for (uint32_t i = 0; i < g_profile_index; i++) {
total_current += g_power_profile[i].current_ua;
}
float avg_current = total_current / g_profile_index;
printf(\"\\n平均电流: %.2f μA\\n\", avg_current);
// 估算电池寿命 (CR2032, 220mAh)
float battery_life_days = (220000.0f / avg_current) / 24.0f;
printf(\"预估电池寿命 (CR2032): %.1f 天 (%.1f 年)\\n\",
battery_life_days, battery_life_days / 365.0f);
printf(\"====================================\\n\");
}

八、实际案例：从32.52mA到0.27μA的优化实践

以HC32L130（Cortex-M0+）为例，展示完整的优化过程：

优化阶段 操作 电流 降幅
初始状态 全速运行，所有外设开启 32.52mA -
阶段1 关闭未使用外设时钟 8.5mA -74%
阶段2 切换至低功耗运行模式（4MHz） 2.1mA -94%
阶段3 启用Sleep模式（WFI） 520μA -98%
阶段4 进入Stop模式，保留RTC 12μA -99.96%
阶段5 优化GPIO配置，关闭调试接口 2.8μA -99.99%
阶段6 进入Standby模式 0.27μA -99.999%

关键优化点：

  1. 采用双时钟策略：主系统48MHz用于高性能任务，待机时切换至32.768kHz LSE
  2. 事件驱动架构：RTC定时唤醒，非轮询
  3. 外设精细化管控：ADC启用低功耗模式（ADLPC=1），电流从532μA降至120μA
  4. GPIO全配置为模拟输入：消除引脚漏电流

九、低功耗设计检查清单

在将产品投入量产前，请逐项确认：

  • 所有未使用外设时钟已关闭
  • 未使用GPIO配置为模拟输入（无上拉/下拉）
  • 调试接口（SWD/JTAG）已断开或禁用
  • 使用WFI/WFE进入睡眠（非忙等待循环）
  • 启用RTOS tickless idle模式
  • Sleep-On-Exit已配置（中断驱动设计）
  • DMA替代CPU进行数据传输
  • Flash在不需要时断电（代码从RAM运行）
  • 时钟频率降至最低可行值
  • 外设使用最低功耗模式（如ADC的Power Down）
  • 电流测量使用真实硬件（非仿真）
  • 唤醒延迟与功耗权衡已评估
  • 温度对漏电流的影响已考虑
  • 电池自放电率已纳入寿命计算

十、总结

超低功耗设计不是单一技术的应用，而是系统化的工程方法论。从本文的分析可以看出：

优化维度 核心策略 典型效果
时钟管理 MSI动态调节 + 时钟门控 降低动态功耗60-90%
外设管理 状态机 + DMA自主运行 降低外设功耗80-95%
睡眠策略 Stop/Standby + 事件唤醒 静态功耗降至μA级
GPIO配置 模拟输入 + 消除悬空 消除漏电流源
代码优化 WFI + Sleep-On-Exit 减少无效唤醒

最终目标是让设备99%的时间处于深度睡眠，仅在必要时以最高效率完成工作，然后立即返回睡眠。掌握这套从mA到μA的优化方法论，你的嵌入式设备将能够实现数年甚至数十年的电池续航。

转载自：https://blog.csdn.net/u014727709/article/details/162554449

欢迎 👍点赞✍评论⭐收藏，欢迎指正

相关推荐
doiito11 小时前
【Agent Harness】 给 ComfyUI 装上一个 Rust 大脑：media_agent 架构深度揭秘
ai·rust·架构设计·系统设计·ai agent
doiito1 天前
【Agent Harness】Gliding Horse 上下文感知与智能压缩：让 Agent 的“注意力”永不偏移
ai·rust·架构设计·系统设计·ai agent
doiito2 天前
【Agent Harness】Gliding Horse L2 作战地图深度优化：给多 Agent 上下文装上“精准导航”
ai·rust·架构设计·系统设计·ai agent
doiito3 天前
左脚踩右脚：让 LLM 自进化的 Agent 轨迹训练法——为什么它能补上主流范式的最后一块拼图
ai·系统设计
doiito4 天前
【Agent Harness】Gliding Horse 核心设计理念，不跟风开发自己的AI Agent
ai·rust·架构设计·系统设计·ai agent
doiito5 天前
【Agent Harness】Gliding Horse 的 L2 作战地图：让多 Agent 协作从“摸黑”变成“透明”
ai·rust·架构设计·系统设计·ai agent
doiito7 天前
【Agent Harness】Gliding Horse 工具结果压缩体系：如何用“指针”驯服上下文膨胀
ai·rust·架构设计·系统设计·ai agent
doiito8 天前
【Agent Harness】Gliding Horse 上下文动态感知与智能压缩：让 Agent 真正“听得进”每一句话
ai·rust·架构设计·系统设计·ai agent
doiito9 天前
【Agent Harness】Gliding Horse 记忆系统深度剖析：像 CPU 一样思考的 AI 记忆架构
ai·rust·架构设计·系统设计·ai agent
热门推荐
012026 年 AI 编程工具终极横评：Cursor vs Claude Code vs Copilot vs Windsurf02GitHub 镜像站点03【AI】2026 年具身智能模型和世界模型总结04AI科技热点日报 | 2026年07月01日052026 AI 编程工具终极实战指南：Cursor vs Claude Code vs Copilot，开发者该怎么选？062026年6月AI大模型全景报告：GPT-5.6、Claude Opus 4.8、Gemini 3.5，中美AI三足鼎立谁主沉浮？072026 年 AI 大模型 & AI 编程工具实战全总结08Claude Code、Codex、Cursor三分天下：2026年AI编程Agent生态全景剖析092026年6月AI行业全景：从百模大战到Agent元年，这30天发生了什么？10Agnes AI 免费 API 接入指南：文本、生图、生视频，一套接口全免费
