在 220V 市电输入的开关电源、有源功率因数校正设备、工业适配器、大功率 LED 驱动等领域，高压 N 沟道 MOSFET 是整机性能的核心基石。电网浪涌、高频开关损耗、器件温升、EMI 干扰、瞬时雪崩冲击，是电源工程师长期面临的五大设计难题。作为国产功率半导体自主创新品牌，杰盛微依托自研芯片工艺与严苛可靠性测试体系，推出JSM7N80F TO-220F 800V 高压 MOSFET，以 7A 额定电流、低栅电荷、低反向传输电容、全雪崩可靠性测试等核心优势，平衡导通损耗、开关效率与长期运行稳定性，为中高压电源设备提供高性价比国产替代解决方案。
一、国产功率半导体实力派：杰盛微品牌实力背书
杰盛微是由国家特聘专家与海外归国博士团队联合创立的高新技术半导体企业，深耕功率模拟芯片、MOSFET、驱动 IC、霍尔传感器等器件研发生产，拥有完整自主研发链路与多项核心工艺专利，全线产品通过 ISO9001 质量管理体系认证，符合 RoHS、SGS 环保检测标准。
公司产品覆盖 50 余种封装、上万款型号，广泛服务于工业电源、光伏储能、智能家电、通信设备、新能源配套等赛道，持续推进高压功率器件国产化替代，打破海外品牌在 800V 高压 MOS 市场的价格与供货壁垒。JSM7N80F 作为杰盛微面向中功率高压场景打造的标杆型号，从芯片版图、封装散热、可靠性测试全流程自主把控，每一颗器件出厂均经过标准化严苛检测，保障批量应用一致性。
二、JSM7N80F 核心定位与基础参数一览

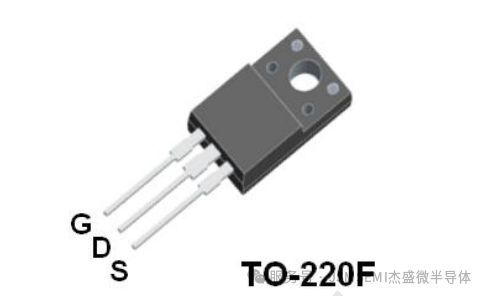

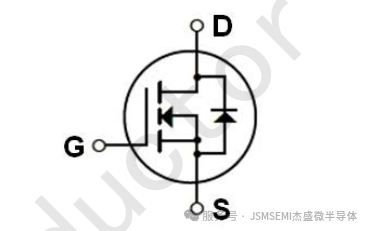

JSM7N80F 为N 沟道 800V 高压功率 MOSFET，采用绝缘 TO-220F 塑封封装，引脚定义标准 G 栅极、D 漏极、S 源极，内置集成体二极管，无需额外绝缘垫片即可安装散热器，简化结构设计、降低整机装配成本。
核心基础规格
-
耐压等级：V₍DSS₎=800V，适配 400V 直流母线 220V 交流输入系统，预留充足电压安全裕度；
-
额定电流：25℃壳温连续电流 7A，100℃高温工况 4.4A，脉冲峰值电流可达 28A；
-
典型导通电阻：VGS=10V、ID=3.5A 工况下 RDS (on) 典型值 1.4Ω，最大值 1.7Ω；
-
封装形式：TO-220F 绝缘封装，散热结构优化，配套完整机械尺寸图纸，便于 PCB 库绘制与散热器匹配。
产品核心设计亮点聚焦四大方向：低栅极电荷、低 Crss 反向传输电容、100% 全雪崩可靠性测试、快速开关特性、优异抗 dv/dt 电压变化能力，针对性解决高频电源设计痛点。
三、五大核心性能优势，直击电源设计行业痛点
（一）低动态参数，大幅降低高频开关损耗，提升整机能效
高频化是开关电源行业主流发展趋势，但传统高压 MOS 普遍存在栅电荷高、Crss 偏大问题，直接造成开关损耗飙升、整机效率下滑、EMI 调试难度增加。 杰盛微 JSM7N80F 通过芯片沟槽结构优化，动态性能表现突出：
-
极低反向传输电容 Crss 典型仅 10pF，抑制开关过程电压振荡，减少缓冲电路物料，缩短研发调试周期；
-
总栅电荷 Qg 典型 27nC，栅源电荷 Qgs=8.2nC、栅漏电荷 Qgd=11nC，驱动芯片负载更低，驱动功耗显著下降；
-
开关时序参数优异：开通延迟 35ns、上升时间 100ns，关断延迟 50ns、下降时间 60ns，开关切换速度快，适配中高频 SMPS 拓扑。 在有源 PFC 电路、反激开关电源中，低动态参数可直接提升轻载、满载转换效率，帮助设备轻松满足国内外各类能效标准。
（二）全雪崩可靠性测试，抵御电网浪涌，设备寿命更长
电网电压波动、负载启停、雷击浪涌会产生瞬时高压尖峰与雪崩电流，普通 MOS 未经过完整雪崩测试，单次冲击即永久损坏，大幅提升设备返修率。 JSM7N80F 出厂实现 100% 雪崩专项测试，极限耐受参数充足：
-
单次脉冲雪崩能量 EAS 最高 590mJ；
-
重复雪崩耐受能量 EAR=14mJ，可承受周期性瞬时冲击；
-
雪崩额定电流 7A，峰值二极管恢复 dv/dt 可达 4.3V/ns，抗电压突变能力拉满。 在工业环境、户外电源等电压不稳定场景，器件抗冲击鲁棒性更强，有效降低售后故障概率，提升终端产品市场口碑。
（三）宽温稳定电气特性，高低温工况性能不跳水
设备工作温差跨度极大，-55℃存储至 150℃最高结温区间，是工业级器件硬性要求。JSM7N80F 全温域参数经过标准化脉冲测试验证：
-
击穿电压具备正温度系数，典型 0.93V/℃，温度越高耐压裕度越大，高温运行更安全；
-
高温漏电流控制严格，800V 常温下 IDSS≤1μA，125℃、640V 高温仅 10μA，待机损耗极低；
-
栅极漏电流正负 30V 工况下绝对值≤100nA，栅极绝缘性能稳定，杜绝误开通、误关断风险；
-
开关时间参数基本不受温度影响，高低温切换时电路工作状态稳定，无频率漂移、输出波动问题。
同时规格书配套完整特性曲线，包含导通电阻温漂、击穿电压温漂、体二极管压降温变、安全工作区 SOA、电流随壳温变化曲线，工程师仿真、样机调试可精准参考，降低设计试错成本。
（四）TO-220F 绝缘封装，散热方案灵活，装配成本更低
散热能力直接决定 MOS 持续输出功率上限，JSM7N80F 采用行业通用 TO-220F 全绝缘封装，自带绝缘层，装配散热器无需额外云母垫片，简化产线工序，减少物料采购成本。 热阻参数清晰可控：
-
结到外壳热阻 RθJC 最大 2.6℃/W，加装标准散热器后散热效率优异；
-
裸板无散热片结到环境热阻 RθJA=62.5℃/W，小功率裸板应用需预留散热空间，大功率工况搭配散热器即可稳定运行； 25℃壳温下器件最大功耗 48W，温度高于 25℃按照 0.38W/℃线性降额，热设计边界清晰，方便散热结构快速选型。封装规格书提供完整毫米级尺寸公差，本体、引脚、斜角、引脚间距全部标准化，兼容通用 PCB 焊盘与散热器规格，替换海外同型号器件无需重新改板。
（五）集成高性能体二极管，简化续流电路设计
器件内置同步体二极管，无需额外并联续流二极管，缩减 PCB 布局面积：
-
连续正向电流 7A，脉冲峰值电流 28A，匹配 MOS 额定电流；
-
7A 电流下正向压降最大 1.4V，导通损耗可控；
-
反向恢复时间 trr 典型 650ns，反向恢复电荷 Qrr=7μC，适配常规硬开关电源拓扑。 针对超高频谐振电路场景，工程师可搭配快恢复二极管进一步优化反向恢复损耗，设计灵活度高。
四、精准适配两大核心应用场景
场景一：高频开关模式电源（SMPS）
涵盖工业开关电源、大功率适配器、LED 驱动电源、充电设备、工控机内置电源等。800V 高压耐压完美适配 220V 交流输入母线，低栅电荷、低 Crss 降低高频开关损耗，提升电源转换效率；全雪崩耐受能力抵御电网尖峰，降低电源炸管故障率；TO-220F 标准化封装兼容传统进口 MOS，直接 pin to pin 替代，无需调整 PCB 与结构。
场景二：有源功率因数校正（APFC）电路
PFC 电路长期工作在高压、高频、大电流工况，对 MOS 耐压、开关速度、抗冲击能力要求严苛。JSM7N80F 优异 dv/dt 耐受能力抑制开关振荡，减少 EMI 滤波元器件；宽温稳定参数保障设备全年满载稳定运行，帮助整机提升功率因数，满足电网谐波规范要求。
