✨1.课题概述
本系统以三相电压型并网逆变器为硬件主体，依托LC滤波电路实现输出电能的滤波整形，通过虚拟同步发电机（VSG）控制算法模拟传统同步发电机的转子惯性、调频调压外特性，让电力电子变换器具备同步发电机的阻尼、惯性支撑能力，可带多组可变负载稳定运行。传统并网逆变器多采用电流源型控制，无惯性支撑，负载突变时频率、电压易剧烈波动；而VSG通过数学模型虚拟同步发电机的机电暂态与励磁调节过程，分为功频控制器模拟原动机调频特性、励磁控制器模拟发电机励磁调压特性两大控制支路，采集逆变器输出侧三相电压、三相电流，实时计算当前负载消耗的有功、无功功率，经过VSG核心算法生成调制电压参考信号，经由SPWM调制驱动三相全桥逆变电路，最终实现带可变负载下电压、频率的自主稳定调节，提升微网带载运行的稳定性。

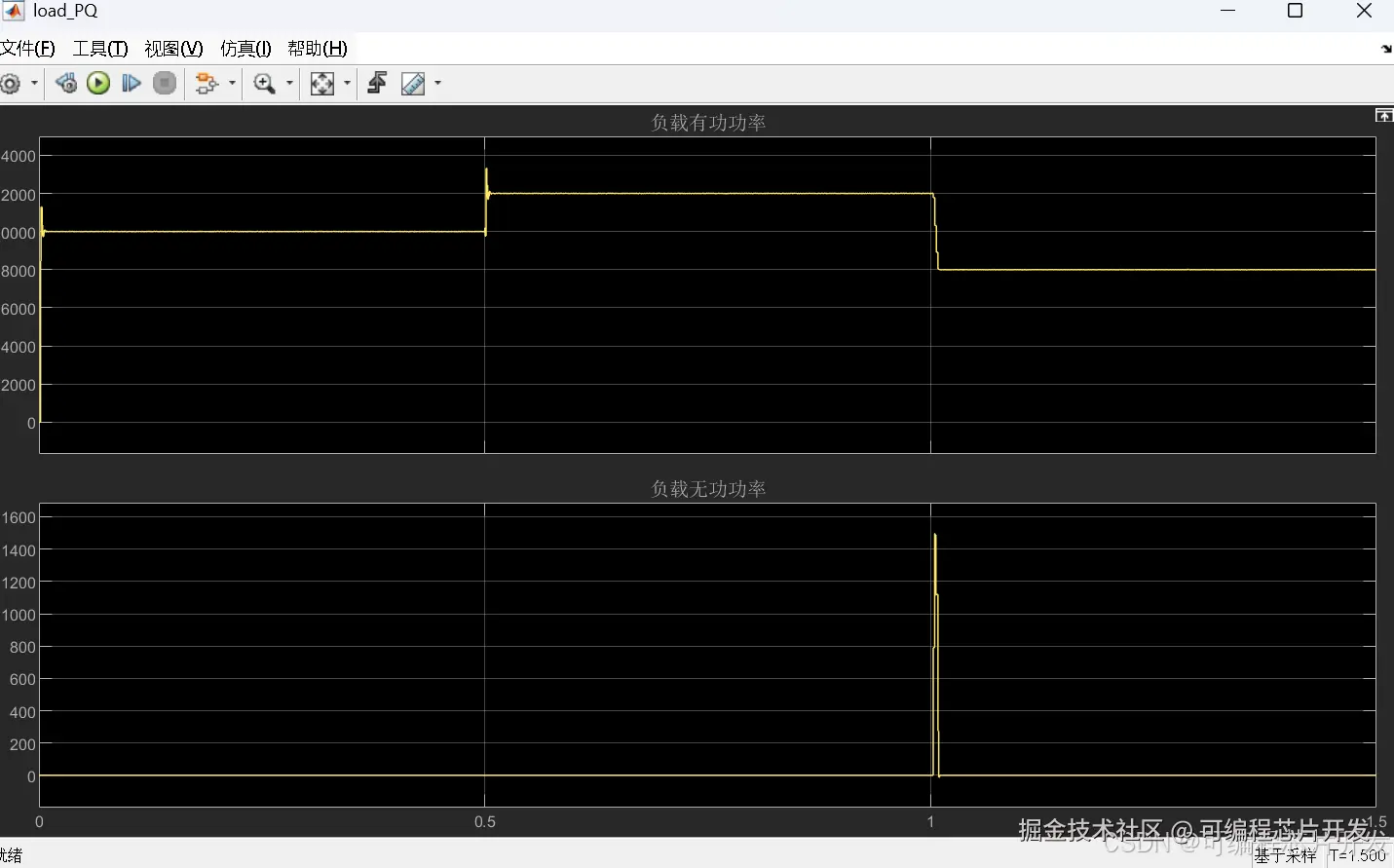

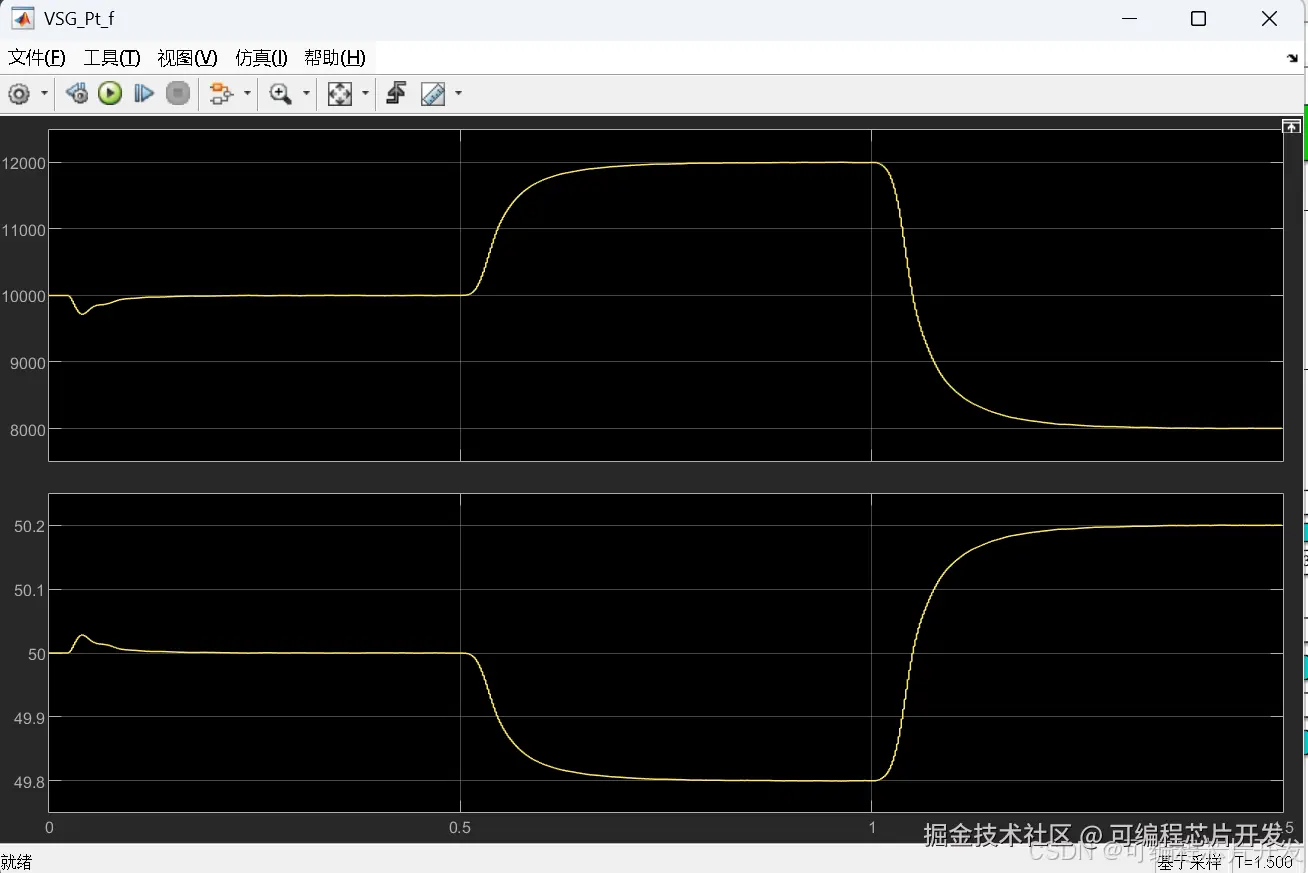

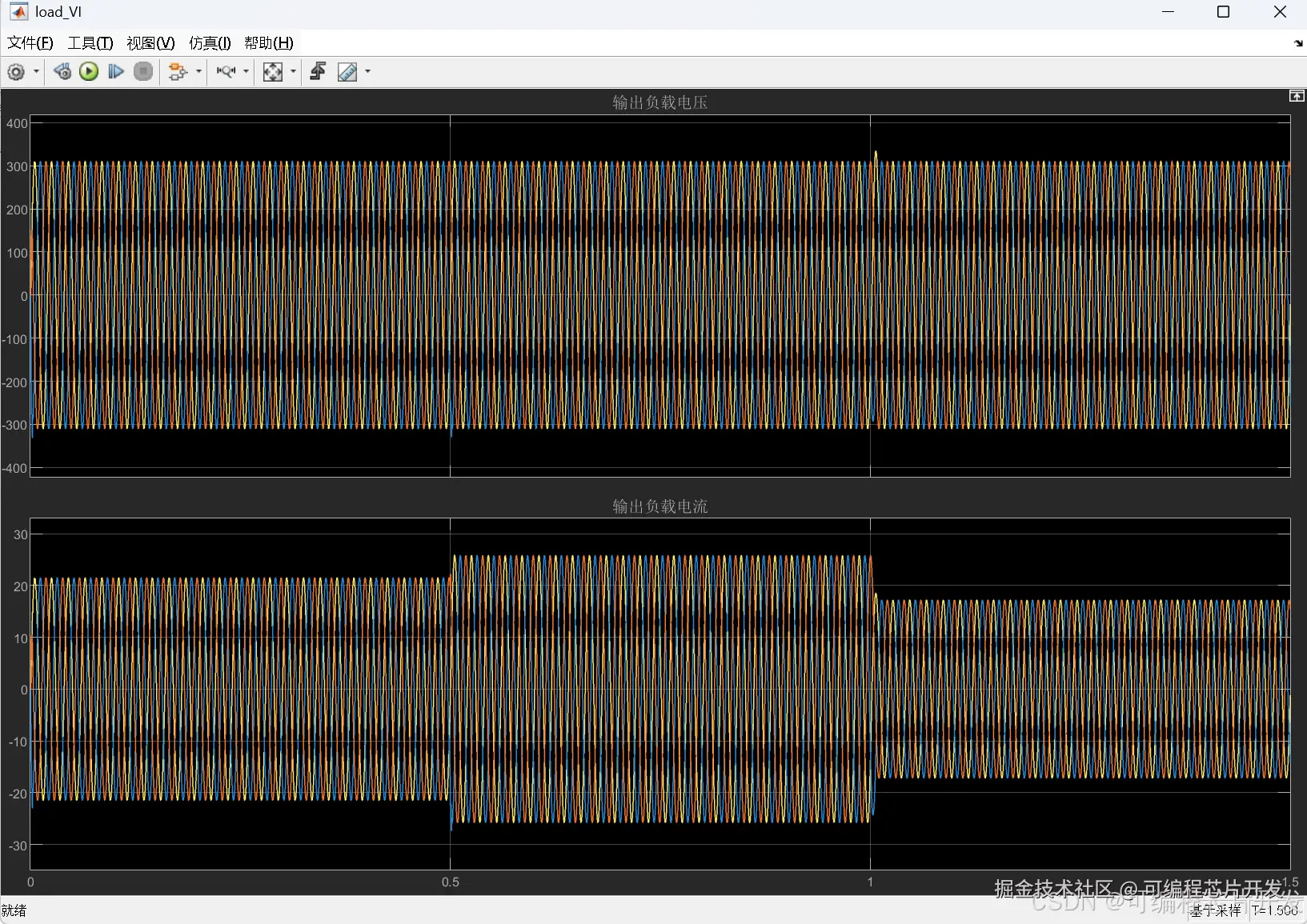

📊2.系统仿真结果
✅3.核心程序或模型

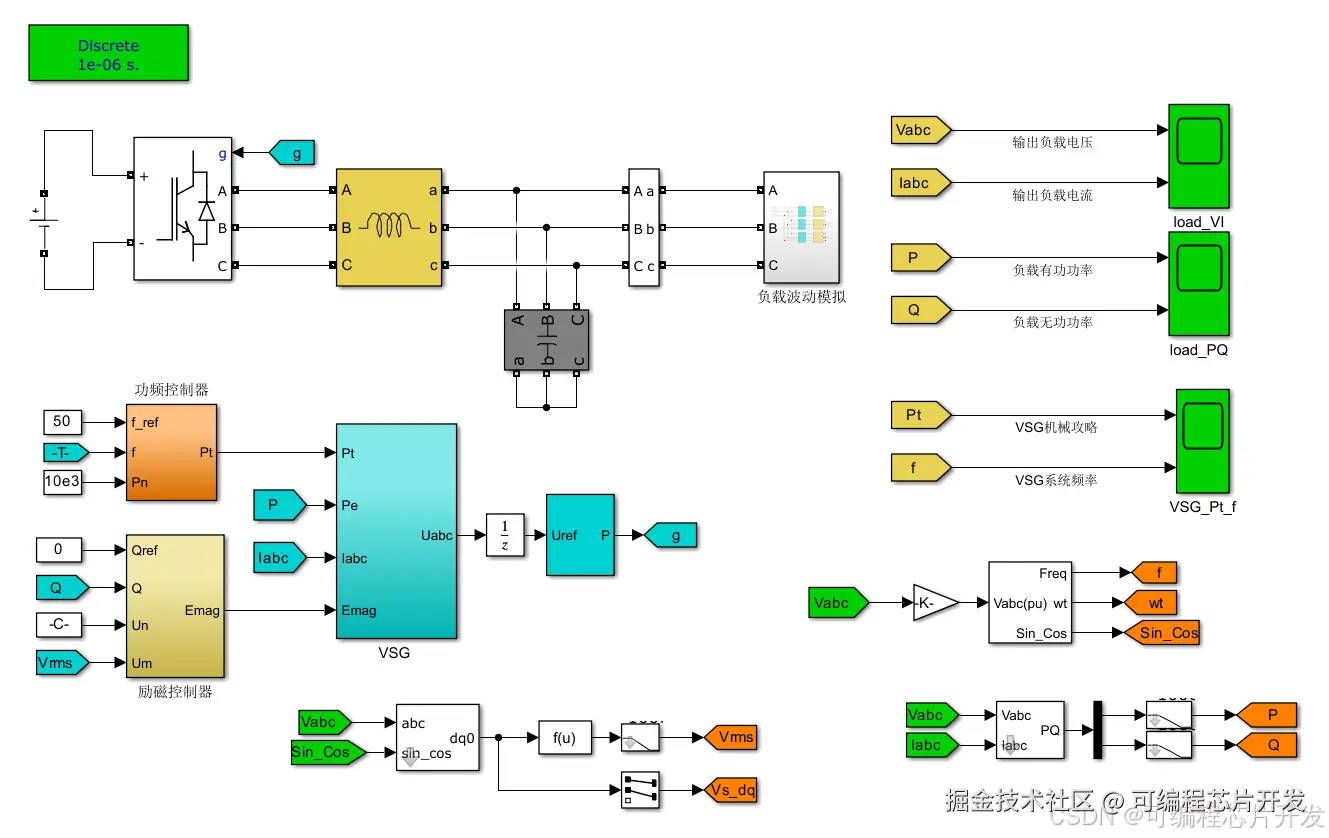

从结构来看，直流侧电压Udc作为逆变器输入源，经过三相全桥功率开关器件逆变为高频PWM交流电压，经由滤波电感Li、滤波电容Ci构成的LC低通滤波器滤除开关次谐波，得到高质量三相正弦电压Uabc为多组可变负载供电；电压、电流采样单元实时采集滤波后输出侧电压、电流信号，送入功率计算模块得到瞬时有功功率Pe、无功功率Q，一路送入功频控制器完成频率调节，一路送入励磁控制器完成电压幅值调节，两路控制输出分别作为VSG核心算法的机械转矩、励磁电势给定，模拟同步发电机转子运动方程与励磁调压特性，输出参考电压矢量U∗，经过SPWM调制生成六路驱动脉冲控制功率器件通断，形成闭环控制。在MATLAB/Simulink仿真模型中，通过负载波动模拟模块搭建多组投切可变负载，模拟实际工况下负载随机增减的运行场景，同时设置多路观测端口，实时采集负载电压电流、有功无功、系统频率、VSG虚拟机械转矩等关键运行参数，用于验证 VSG带可变负载时的动态调节性能。
🚀4.系统原理简介
4.1 三相电压型逆变主电路
直流母线电压Udc为三相两电平全桥逆变器供电，每相由上下两只带反并联续流二极管的IGBT功率器件构成，通过PWM脉冲控制开关通断，将直流电能转换为幅值、频率可控的脉宽调制交流电能。两电平逆变器输出端电压为高频脉冲电压，包含大量开关谐波，必须接入LC滤波网络实现波形平滑。
4.2 LC滤波电路
滤波电感Li串联在逆变器桥臂输出端，用于抑制开关谐波电流、限制故障短路电流；滤波电容Ci星形并联在负载输入端，滤除高频谐波电压，在带可变负载工况下，电容可瞬时缓冲负载突变带来的电压冲击，稳定负载端电压Uabc。LC滤波环节的状态方程在三相静止坐标系下可表示为:
式中uinv,abc为逆变器桥臂侧三相输出电压，iabc为滤波电感三相电流，iload,abc为多组可变负载总三相电流，当负载发生投切、功率波动时，负载电流发生阶跃变化，滤波环节可以延缓电压、电流的突变过程，为VSG控制算法提供调节时间。
4.3 可变负载模块
仿真中通过负载波动模拟模块搭建多组可变负载，可实现电阻、电感、电容类负载的分步投切，模拟有功、无功功率的阶跃扰动。负载消耗的总有功、无功功率由三相电压电流瞬时值计算得到，作为VSG控制系统的反馈输入量，负载瞬时功率计算公式为:
首先将采集的三相静止坐标系电压uabc、电流iabc通过派克变换转换至同步旋转 dq 坐标系，得到d、q轴电压电流分量，再通过上式计算当前负载实际消耗的有功、无功功率，分别送入功频、励磁控制支路形成闭环反馈。
4.4 功频控制器

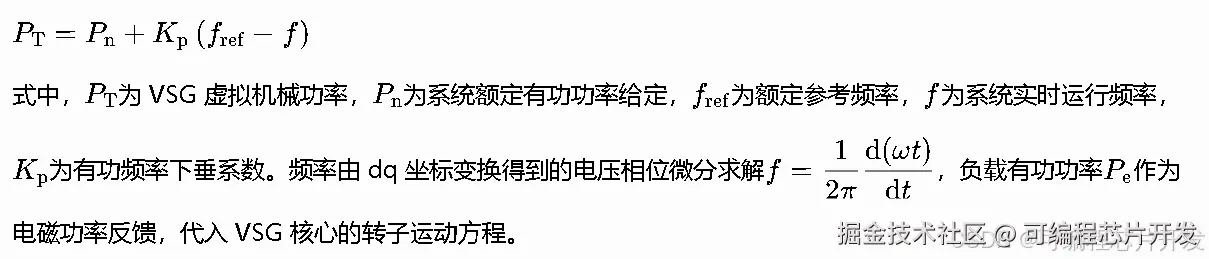

功频控制器模拟传统同步发电机原动机的一次调频特性，实现有功功率变化对系统频率的下垂调节，当多组可变负载投入、总有功功率增大时，系统频率会小幅跌落，控制器通过频率偏差调节 VSG的输入机械功率，增发有功功率抑制频率跌落；当负载切除、有功功率减小时，频率上升，控制器减小机械功率实现频率回落稳定。 同步发电机一次调频下垂特性公式为:
同步发电机二阶转子运动方程是 VSG 实现惯性支撑的核心，公式表达为:
式中，J为虚拟转动惯量，用来模拟同步发电机转子惯性，在负载功率突变时抑制频率的瞬时剧烈波动；D为虚拟阻尼系数，模拟发电机阻尼绕组的阻尼效应，抑制频率振荡；ω为虚拟机械角速度，ωref为额定角速度。对机械角速度积分可以得到VSG输出参考电压的相位角.
该相位角一方面用于SPWM调制正弦载波的相位生成，另一方面作为Park、反Park坐标变换的角度基准，实现dq坐标系的同步定向。当多组可变负载发生阶跃投切，Pe瞬间突变，在转动惯量J的作用下，角速度ω不会瞬间跳变，实现频率惯性支撑，有效解决传统并网逆变器无惯性带来的频率失稳问题。
4.5 励磁控制器
励磁控制器模拟同步发电机励磁调压特性，实现无功功率与输出电压幅值的下垂闭环控制。当可变负载投入感性负载时，系统消耗无功功率增大，负载端电压幅值跌落，励磁控制器通过无功偏差调节励磁电势，抬升输出电压幅值；容性负载投入时无功倒送，电压升高，控制器降低励磁电势稳定电压。 无功电压下垂控制公式为:
式中，E0为VSG虚拟励磁空载电势，作为输出参考电压的幅值给定；Un为额定输出电压有效值；Qref为系统无功功率参考值，孤岛带载工况下通常给定为 0；Q为负载实时消耗无功功率；Kq为无功电压下垂系数。控制器采集负载端电压有效值Um实时校正励磁电势，实现输出电压的无静差稳定调节，保证多组负载投切过程中负载侧电压幅值始终稳定在额定范围内。
