一，引言
下文中的所有图形命令以及选项是基于AutoCAD2005版本，主要图形包括一下几种，直线、圆、矩形、多边形、椭圆、圆弧、以及多行文字、填充、创造插入块属性和最后的多段线和双直线。
二，基础图形
1，直线
直线的指令 ： l
分为两种方式
第一种通过直角坐标系确定两个点的坐标来连成一条直线，如下：
第二种通过极坐标的方式首先确认一点，通过角度加距离的方式连成一条直线，如下：
2，圆
圆的指令 ：c
分为四种方式
第一种通过确认圆心+半径的方式，如下：
第二种通过两个点为直径确定唯一圆，需要选择2p指令，如下：

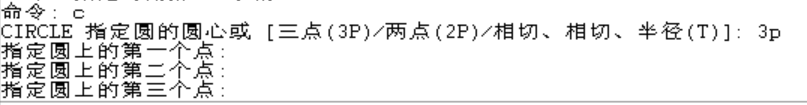

第三种通过三个点确定唯一圆，需要选择3p指令，如下：

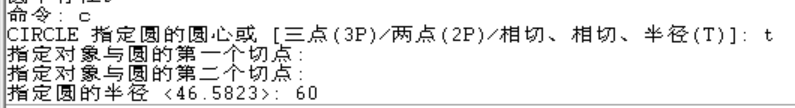

第四种通过两个切点+半径，需要选择t指令，如下：
3，矩形
矩形的指令：rec
分为两种方式
第一种通过矩形的两个对角来确认这个矩形，如下：

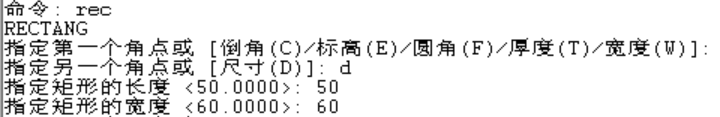

第二种通过一个顶点+矩形的长和宽来确认这个矩形，需要在确认第一个点之后加d选项，如下：
此外，如上图矩形还可以选择倒角，标高，圆角，厚度，宽度等字段。
4，多边形
多边形的指令：pol
分为两种方式
第一种通过两个点确认多边形，如下：

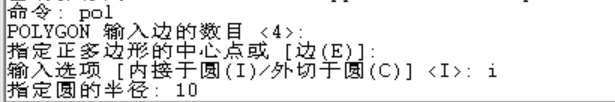

第二种通过圆的方式，确定圆心+半径，选择内接，外切，如下：
5，椭圆
椭圆的指令：el
分为两种方式

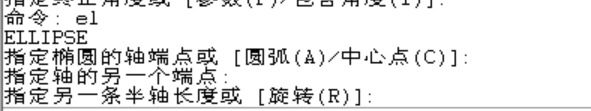

第一种通过长轴+二分之一短轴，通过长轴确定距离+2个端点，加短轴的距离，如下：

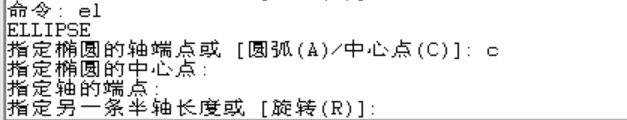

第二种通过指定中心点二分之一长轴+二分之一短轴，需要指令c如下：
6，圆弧
圆弧的指令：a
分为两种方式
第一种三个点确认一个圆弧，如下：

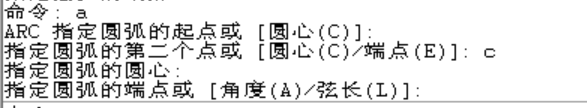

第二种一个点（相当于圆周长上的任意一点）+该圆的圆心+角度，如下
7，多行文字
多行文字的指令：t
这里主要介绍几种符号的表示方法：
直径：%%C
正负：%%P
角度：%%D
可以通过多行文字来调整文字的大小，颜色，字体形式等等

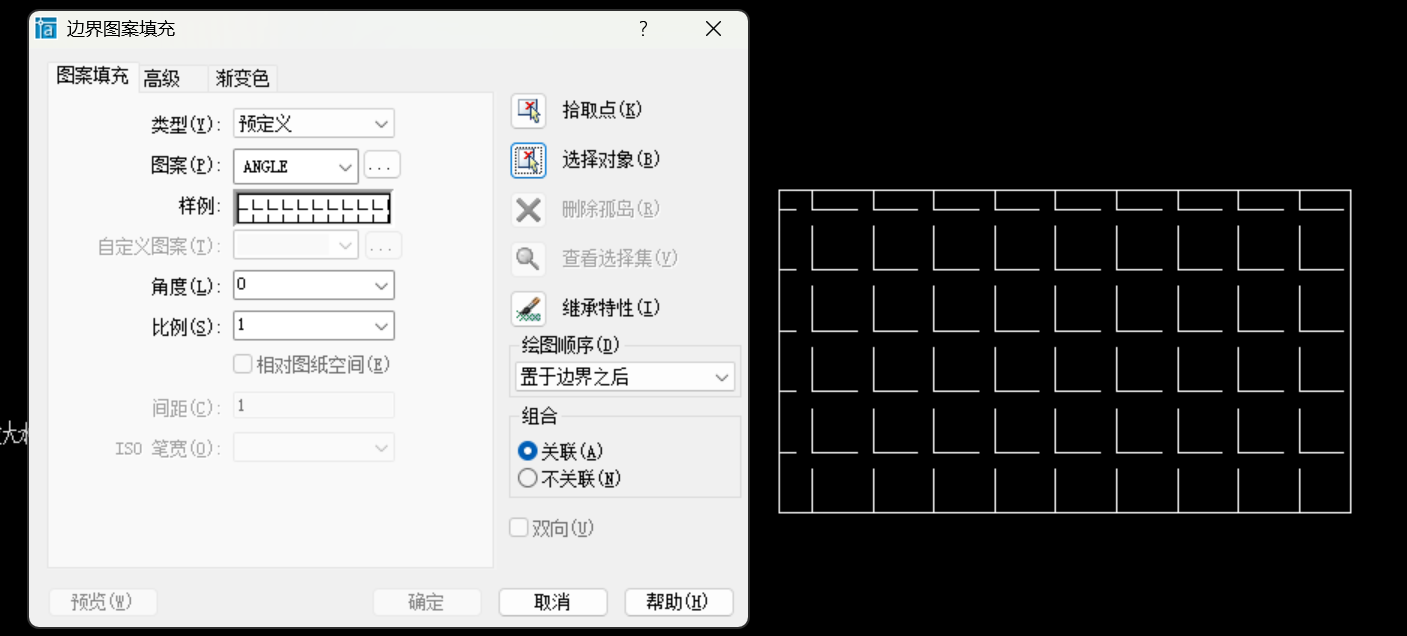

8，填充
填充的指令：H
9，创造插入块（att，block，i）

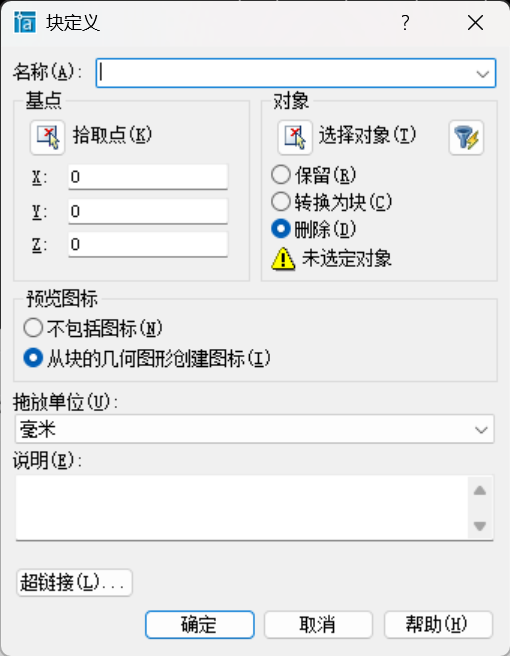

第一步需要自己手动画出块图形，第二步设置块属性，第三步创建块（），第四步插入块（i）
10,多段线和双直线
多段线的指令 ： pl
相比较与直线多段，多段线是一个整体
双直线的指令：ml
比较主要的是比例，控制双直线的两个的宽度。
