1. 引言

背景介绍
- 在飞凌的开发板上移植完成显示屏驱动后，需要再进行触摸屏驱动移植，触摸屏是采用usb接口，与原板的接口不一样，需要在内核增加驱动。
- USB-电容屏触摸屏的优势（如多点触控、高精度）。

2. 硬件与软件环境准备

硬件清单
- 飞凌OKT133开发板（需包含USB接口）。
- USB-电容屏触摸屏（）。
软件环境搭建
- 操作系统：Linux发行版（如Ubuntu）用于交叉编译。
- 工具链：飞凌的SDK、交叉编译器（如arm-linux-gnueabihf）。
- 内核版本：Linux内核5.4（支持标准输入子系统）。

3. 驱动适配

查看触摸屏USB 驱动
- 运行开发板，使用串口工具（MobaXterm）进入开发板调试界面。
  通过指令查看驱动名称和事件号（event）

bash 复制代码

#查看驱动程序加载和设备识别情况
dmesg | grep -i 'touch'

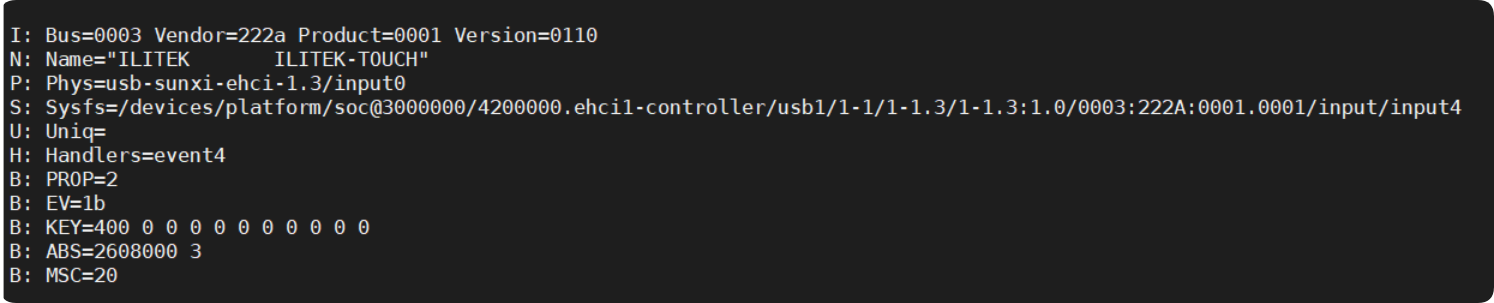

#触摸屏设备输入设备信息
cat /proc/bus/input/devices

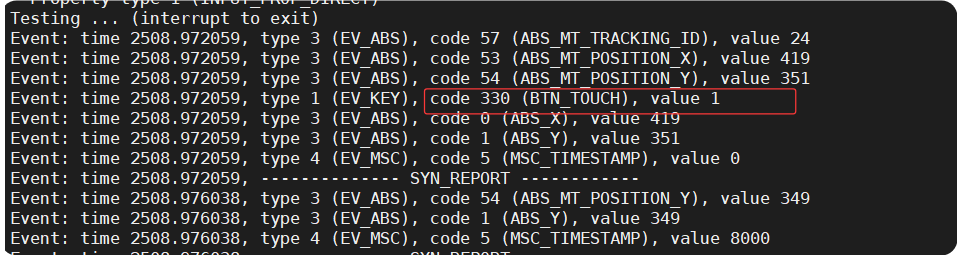

检测屏幕是否有输入信息

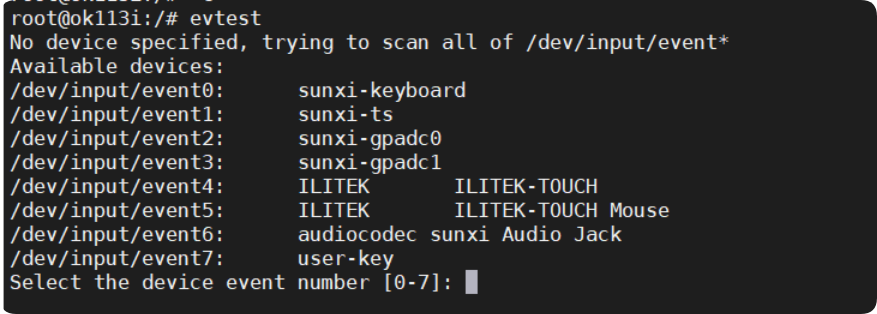

使用evtest工具进行测试,可以检测触摸屏的事件输出。
我的输入设备是event4所以选择第四个，输入4，点击屏幕可以查看到对应的输出信息和点击信息（BTN_TOUCH）有的是（BTN_LEFT）如果没有evtest, 直接用cat也能看到触摸时会有乱码数据输出，用hexdump可以看到二进制数据；

4. 修改内核驱动（HID Multitouch）

PS:如果内核源码里没有HID Multitouch panels选项，就需要自己移植对应的多点触控驱动，请找其他教程

1、进入内核配置

bash 复制代码

./build.sh menuconfig

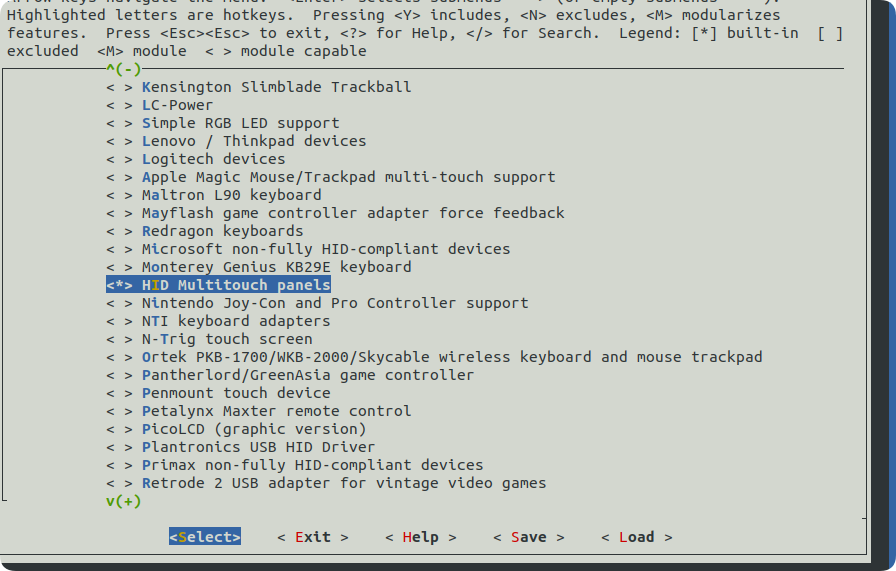

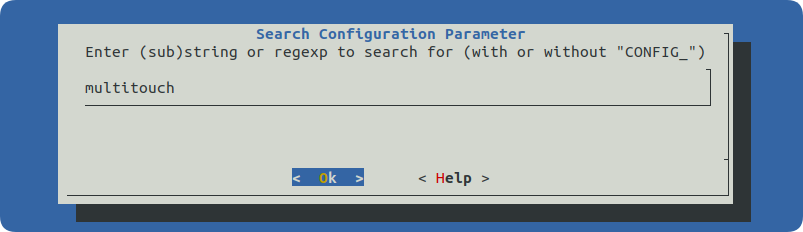

2、搜索驱动按 "/" 输入multitouch进行搜索

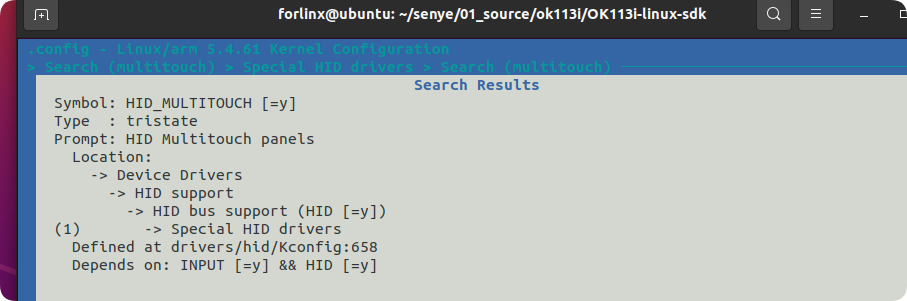

3、如果有驱动就可以查找出来，按数字"1"选择跳转到对应选项

4、按空格选择选项：

5、保存退出，编译镜像

bash 复制代码

./build.sh saveconfig
//编译配置
./build.sh config
//全部编译
./build.sh
//打包
./build.sh pack

6、烧写镜像后，重启，就会发现坐标不对，或者没反应，这时需要修改环境变量和校准

bash 复制代码

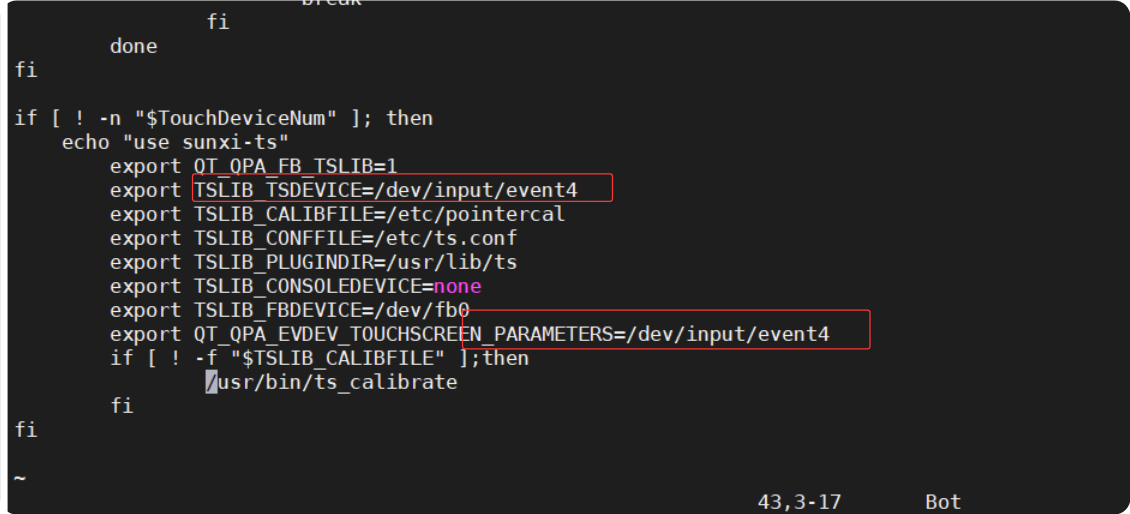

#修改环境变量
vim /etc/profile.d/qtenv.sh

将下面两个地方的环境变量修改为自己evtest查看到的对应的事件号，我的是4就修改为4

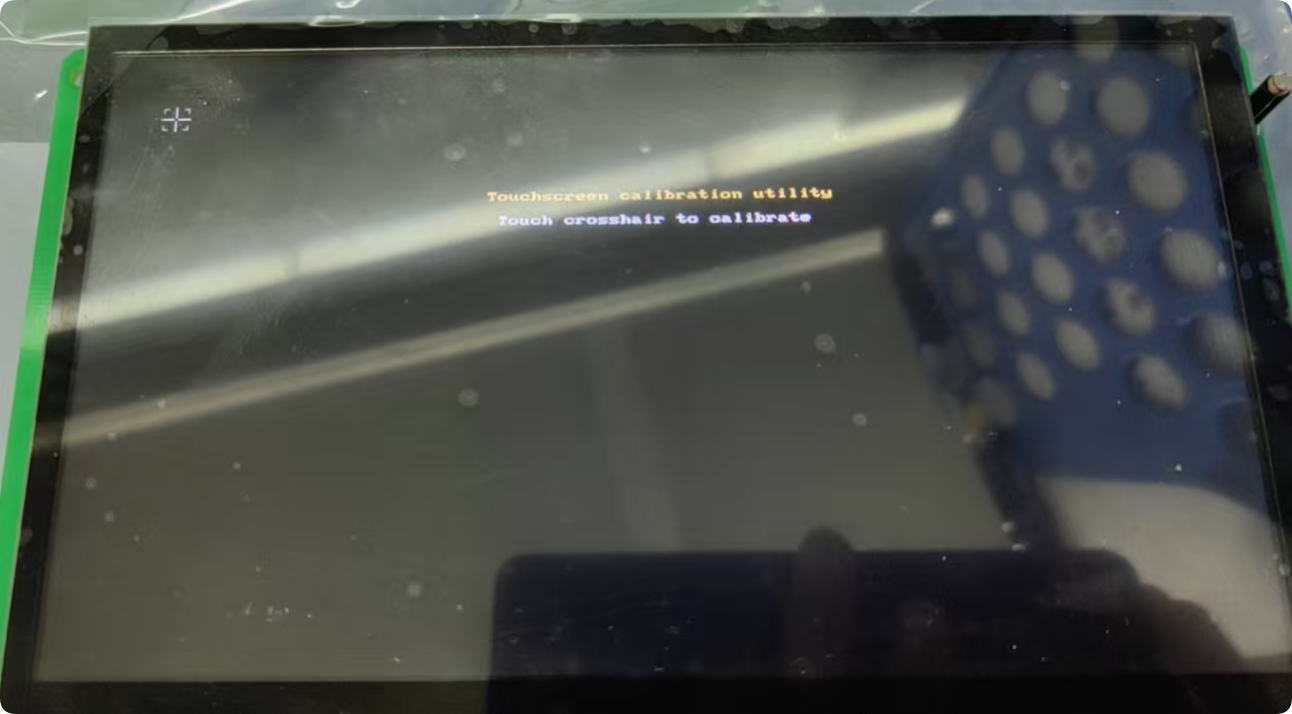

7、输入 ts_calibrate 进行校准

bash 复制代码

 ts_calibrate

8、校准完成后重启即可正常触摸，可以使用ts_test进行测试

bash 复制代码

ts_test

5. 环境变量说明记录

bash 复制代码

export TSLIB_TSDEVICE=/dev/input/event4#表示触摸设备文件
export TSLIB_CALIBFILE=/etc/pointercal#指定校准数据保存文件
export TSLIB_CONFFILE=/etc/ts.conf#指定ts配置文件
export TSLIB_PLUGINDIR=/usr/lib/ts#tslib 插件目录位置
export QT_QPA_PLATFORM=linuxfb
export QT_QPA_GENERIC_PLUGINS=tslib
export QT_QPA_FB_TSLIB=1 #与qt相关的配置
export TSLIB_cONSOLEDEVICE=none#表示控制台设置
export QT_QPA_FB_NOCURSOR=1
#强制使用触摸事件而非鼠标事件
export QT_QPA_FB_FORCEINPUT=1
export QT_QPA_EVDEV_TOUCHSCREEN_PARAMETERS=/dev/input/event4:rotate=0:invertx=0:inverty=0
# 禁用鼠标事件合成
export QT_QPA_FB_DISABLE_MOUSE=1
#设置触摸屏特性
export QT_QPA_EVDEV_TOUCHSCREEN_MATCH=1
export QT_QPA_EVDEV_TOUCHSCREEN_ABS_PRESSURE=1

6. 常见问题与解决方案

1、拔插usb和重新上电触摸屏eventX编号改变问题

使用eudev来配置软连接，以便在系统重启或设备重新插拔时保持一致。eudev配置USB设备的固定event

在OK113i-linux-sdk/platform/framework/auto/rootfs/etc/udev/rules.d/创建文件

54-usbscreentouch.rules

bash 复制代码

KERNEL=="event*", SUBSYSTEM=="input", ATTRS{name}=="ILITEK ILITEK-TP", SYMLINK+="input/event_touch"
#意思是匹配event事件设备，名字为ILITEK ILITEK-TP，创建新连接input/event_touch

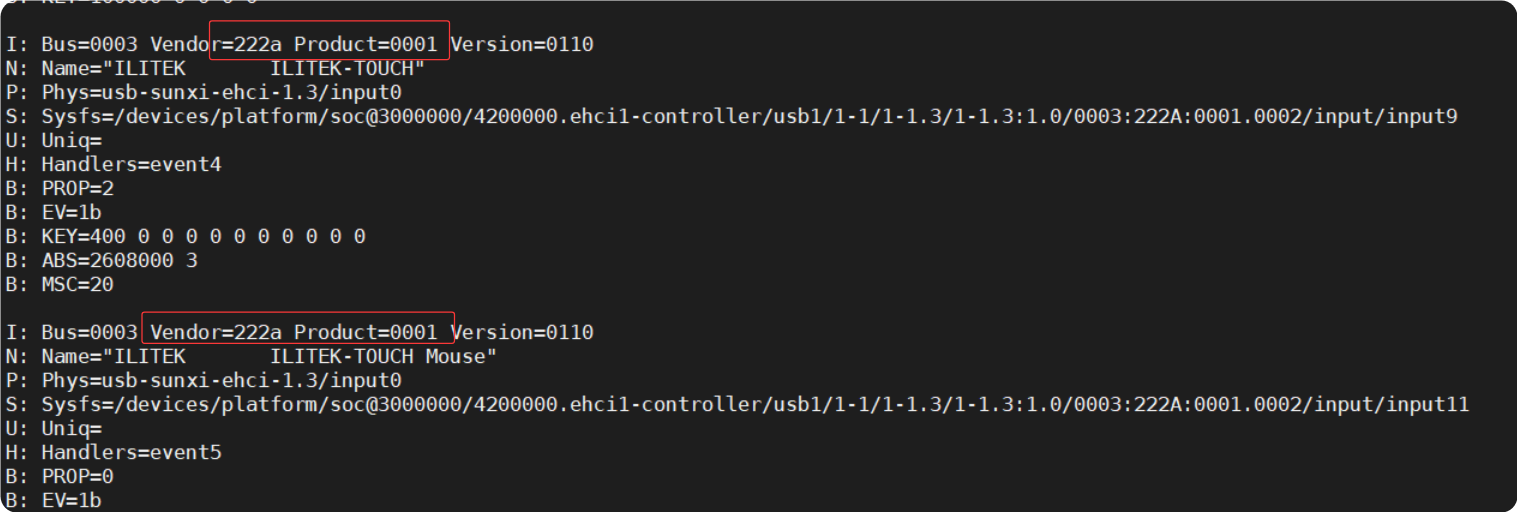

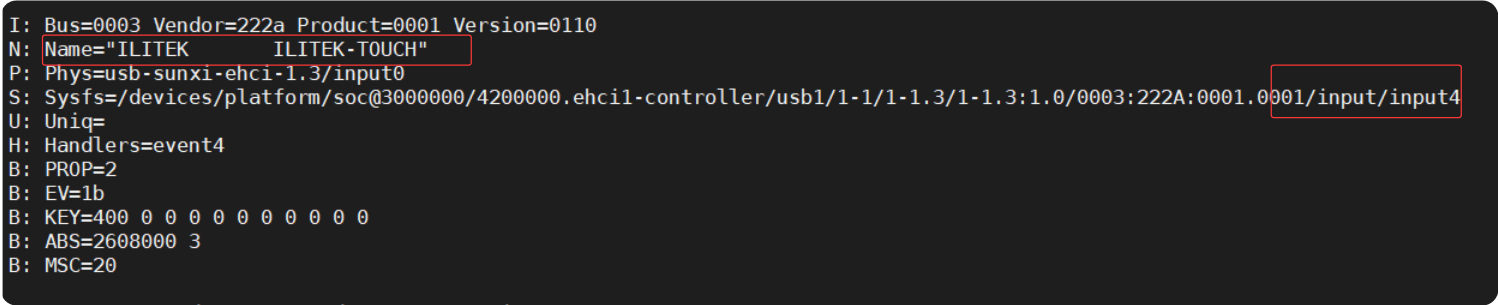

1、获取输入设备信息找到目标设备的供应商ID（Vendor ID）和产品ID（Product ID）。例如，输出可能如下所示：

bash 复制代码

cat /proc/bus/input/devices

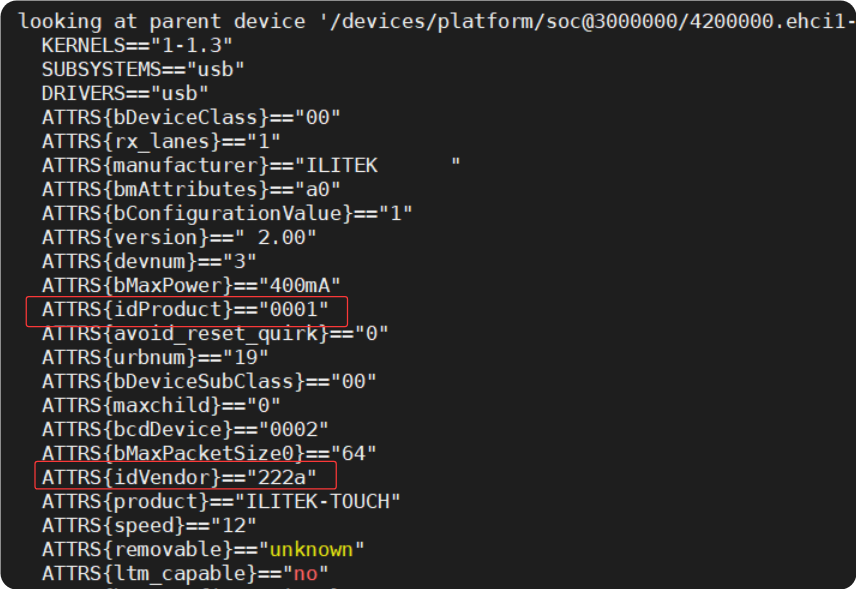

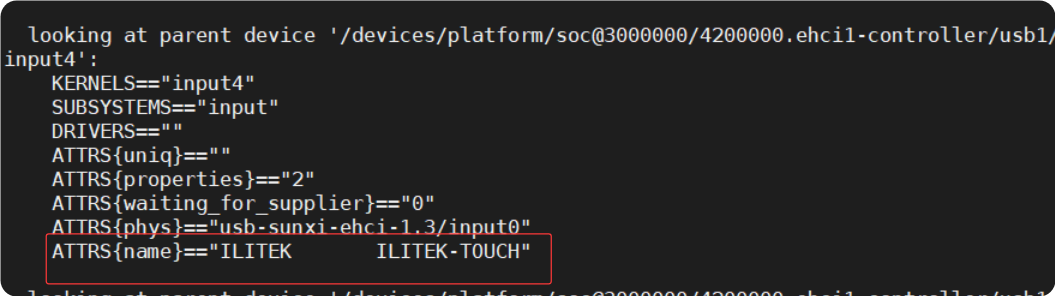

2、使用udevadm info命令获取设备的详细属性：

bash 复制代码

udevadm info --query=all --name=/dev/input/eventX # 获取设备属性
udevadm info --attribute-walk --name=/dev/input/eventX # 获取所有子属性

记录下：

3、开发板里增加测试

bash 复制代码

vim /etc/udev/rules.d/66-usbscreentouch.rules

写入下面内容，目的是将id为ATTRS{idVendor}=="222a" ATTRS{idProduct}=="0001"

我的触摸屏有两个鼠标事件，使用id区分不开，所以使用ATTRS{name}=="ILITEK ILITEK-TOUCH"作为区分

bash 复制代码

KERNEL=="event*", SUBSYSTEM=="input", ATTRS{idVendor}=="222a", ATTRS{idProduct}=="0001", SYMLINK+="input/event_usb_touch"

bash 复制代码

KERNEL=="event*", SUBSYSTEM=="input", ATTRS{name}=="ILITEK       ILITEK-TOUCH", SYMLINK+="input/event_usb_touch"

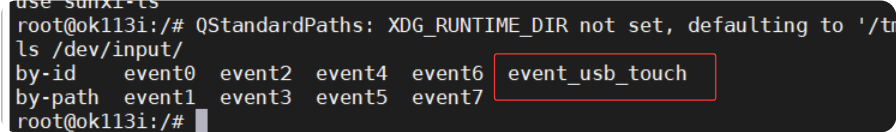

配置完成后重启或者使用指令，查看/dev/input/是否新增一个event_usb_touch事件,有表示链接成功

bash 复制代码

udevadm control --reload-rules#重载规则
udevadm trigger --action=add /dev/input/eventX   #重载事件
ls -l /dev/input/event
ls -l /dev/input/event_usb_touch

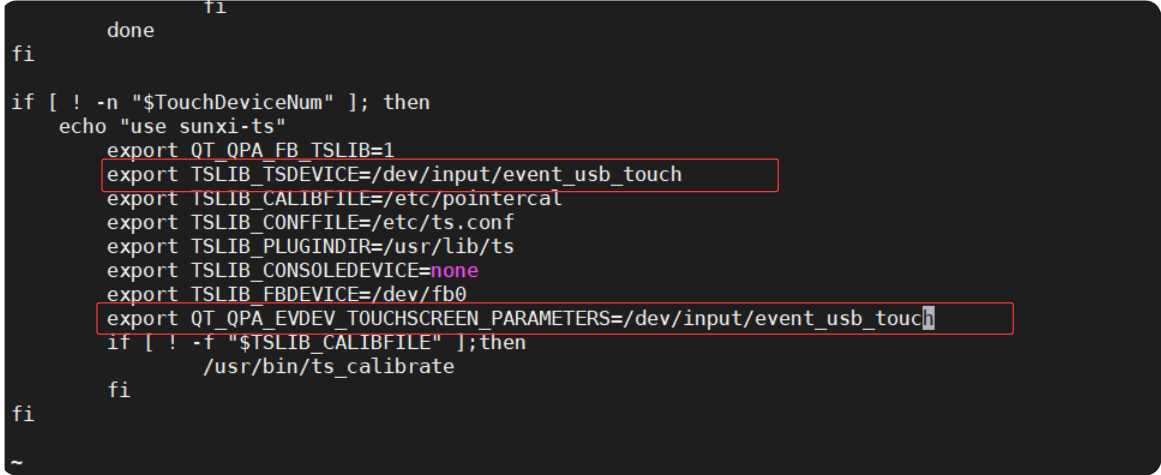

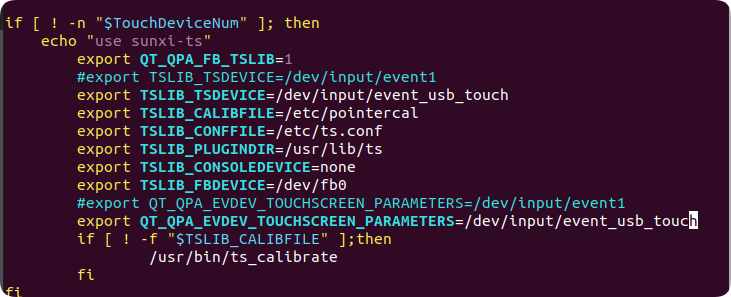

4、重新映射软件链接到环境变量

bash 复制代码

vim /etc/profile.d/qtenv.sh

5、量产时，虚拟机环境里使用上述信息创建一个自定义的udev规则文件

bash 复制代码

具体路径如下：
OK113i-linux-sdk/platform/framework/auto/rootfs/etc/udev/rules.d/66-usbscreentouch.rules

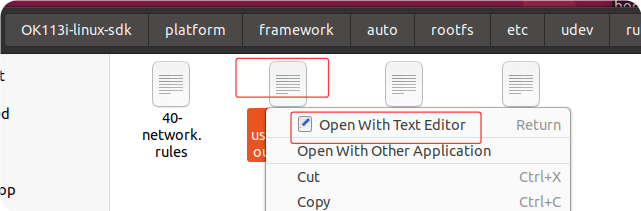

复制一个文件重命名或者新建一个，然后右键使用TextEditor编辑

bash 复制代码

KERNEL=="event*", SUBSYSTEM=="input", ATTRS{name}=="ILITEK       ILITEK-TOUCH", SYMLINK+="input/event_usb_touch"

2、量产时通过镜像修改输入设备信息

可以通过修改路径内容每次编译到开发板上的 etc/profile.d/qtenv.sh

bash 复制代码

OK113i-linux-sdk/platform/framework/auto/rootfs/etc/profile.d/qtenv.sh

3、QT应用热插USB拔识别问题

bash 复制代码

// 从426行开始
if (errno != EINTR && errno != EAGAIN) {
    qErrnoWarning(errno, "evdevtouch-test: Could not read from input device");

    if (errno == ENODEV) { // device got disconnected -> stop reading
        delete m_notify;
        m_notify = nullptr;
        QT_CLOSE(m_fd);
        m_fd = -1;

        while (1) {
            m_fd = QT_OPEN(d->deviceNode.toLocal8Bit().constData(), O_RDONLY | O_NDELAY, 0);
            if (m_fd >= 0) {
                m_notify = new QSocketNotifier(m_fd, QSocketNotifier::Read, this);
                connect(m_notify, SIGNAL(activated(int)), this, SLOT(readData()));
                return;
            }

            // 被注释的调试语句
            // system("echo waiting for evdevtouch ...");
            system("sleep 1");
        }

        // unregisterTouchDevice();
    }
    return;
}
