基于监控视频的水位尺自动识别技术方案与实现

文章目录

基于监控视频的水位尺自动识别技术方案与实现
- 一、方案概述
- 二、系统架构
- 三、图像采集要求（决定识别精度的基础）
- 四、核心算法流程
- - [1. 图像预处理](#1. 图像预处理)
  - [2. 水尺主体检测（ROI 定位）](#2. 水尺主体检测（ROI 定位）)
  - [3. 透视/倾斜校正](#3. 透视/倾斜校正)
  - [4. 刻度解析（关键难点）](#4. 刻度解析（关键难点）)
  - [5. 水面线检测（最核心、最难的一步）](#5. 水面线检测（最核心、最难的一步）)
  - [6. 水位换算](#6. 水位换算)
- 五、系统标定（决定绝对精度，需现场实施）
- 六、异常处理机制
- 七、软硬件清单（示例）
- 八、精度验证方案
- 九、实施步骤建议

一、方案概述

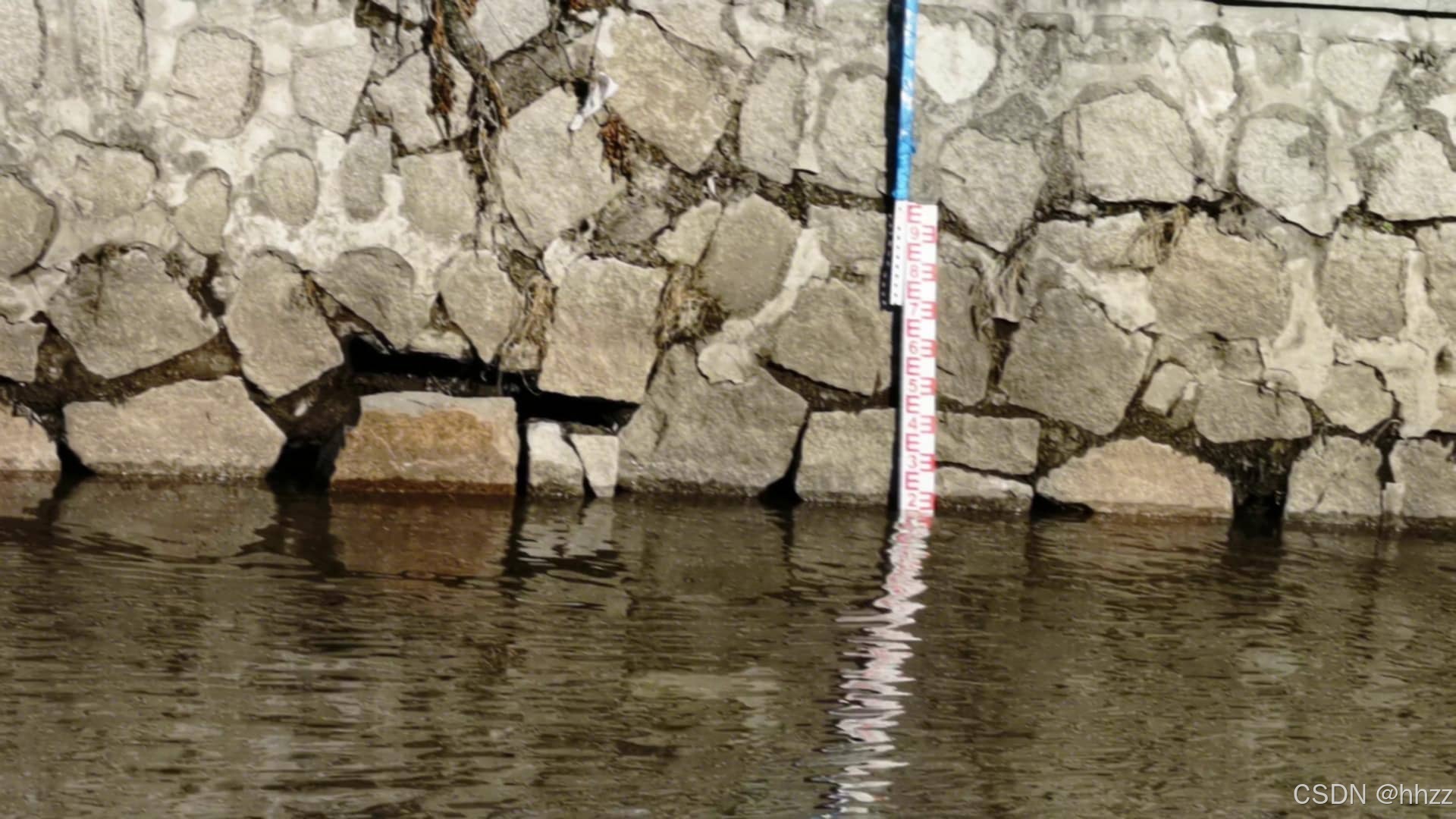

该场景本质是一个图像/视频类计算机视觉水位监测问题：通过固定监控摄像头拍摄水尺（图中为红白搪瓷"E字水尺"），自动识别水面与水尺的交界线，结合水尺刻度标定信息换算出实时水位高程。整体技术路线为：

复制代码

视频采集 → 图像预处理 → 水尺区域检测(ROI) → 图像畸变/透视校正
→ 刻度定位与解析 → 水面线检测 → 像素-实际比例换算 → 水位输出 → 异常判断/报警

二、系统架构

四层架构：

前端感知层：固定枪机/球机摄像头 + 补光设备（红外或白光）+ 防护罩
边缘计算层：部署于岸边机柜的边缘盒子（Jetson / 工控机），做抓拍、预处理、算法推理
平台服务层：云端/中心服务器，负责模型管理、历史数据存储、多点位统一调度、告警联动

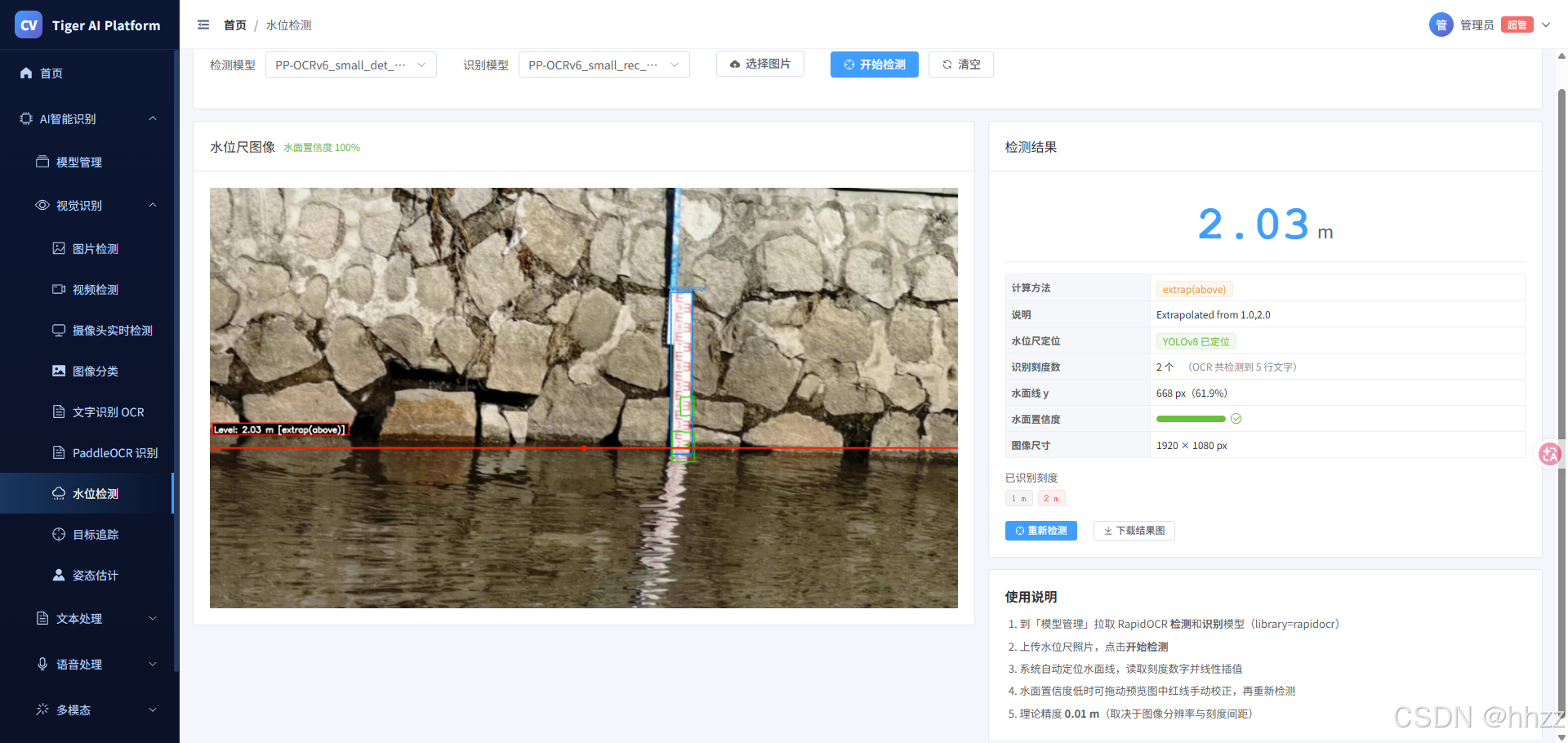

展示应用层：Web/APP 大屏展示水位曲线、超限预警、原始图像留证

三、图像采集要求（决定识别精度的基础）

项目	建议
安装位置	摄像头正对水尺，光轴与水尺尽量垂直，减小透视变形
安装高度/距离	保证水尺全量程（含最高、最低水位）都在视野内，且水尺占画面宽度不小于5%以提高分辨精度
分辨率	不低于 1080P，关键点位建议 4K，保证刻度边缘清晰可辨
帧率/抓拍频率	常规 5~15 分钟一帧即可，汛期可提高到 1~5 分钟一帧
补光	夜间需红外/白光补光，避免反光过曝（水面易反光）
云台/防抖	固定安装为主，避免云台漂移导致像素坐标系失效；如需转动，需支持预置位复位
防遮挡	定期清洁镜头，避免树枝、水草、青苔遮挡水尺

四、核心算法流程

1. 图像预处理

去噪（高斯/双边滤波）
白平衡与自适应直方图均衡化（CLAHE），解决阴天/逆光/雾气导致的对比度不足
检测并剔除模糊帧（拉普拉斯方差法）、过曝/欠曝帧（直方图判断），触发重新抓拍

2. 水尺主体检测（ROI 定位）

推荐方案：训练轻量目标检测模型（YOLOv8n / YOLOv11n）专门检测"水尺"这一类别，输出水尺在画面中的矩形框，避免每次全图分析背景（建筑、树木、河岸）干扰
训练数据：不同天气、光照、水位高度下的水尺样本，标注框
优点：即使摄像头有轻微角度漂移或水尺部分被遮挡，也能稳定定位

3. 透视/倾斜校正

水尺安装通常竖直，但摄像头视角存在透视畸变
利用水尺检测框的四个角点或霍夫直线检测水尺两侧边缘，做**透视变换（Homography）**校正为竖直标准视图，消除因俯仰角带来的刻度间距不均问题

4. 刻度解析（关键难点）

图中水尺是标准**"E字水尺"**（搪瓷水尺），特点：

红白相间格，每格通常为 10cm（1分米）
每格内有若干"E"或反"E"字形凸起，每个凸出/凹陷代表 2cm，用于亚格细分
每个整分米处有阿拉伯数字标注（如图中的 0、9、8、7...）

识别方法（建议多模型融合，互为校验）：

方法A：色块分段计数法

沿水尺竖直方向做红/白像素分类（HSV颜色空间阈值分割），统计红白色块交替次数，每个色块对应固定物理长度（10cm），从而得到粗略刻度基准线位置数组
方法B：E字纹理特征匹配

用小型CNN分类器或模板匹配识别E字图案的"齿"数与朝向，实现2cm级别的细分定位，弥补方法A的分辨率不足
方法C：数字OCR校验

用轻量OCR（PaddleOCR/自训练CRNN）识别红色数字（0、1、2...9），与色块计数结果比对，用于自纠错和位置锚定（防止色块计数因遮挡出现累计误差）

三种方法融合可将读数误差控制在 ±1~2cm 以内。

5. 水面线检测（最核心、最难的一步）

水面与水尺的交界线检测，常见方法：

传统图像法：
- 灰度/纹理突变检测：水下部分因折射、水体浑浊呈现与水上部分不同的纹理和亮度，用滑动窗口计算局部方差/梯度突变点
- 结合水尺竖直方向的颜色序列突变（水上红白分明，水下因浸水颜色发暗/发绿），定位交界
深度学习分割法（推荐，鲁棒性更好）：
- 训练语义分割模型（U-Net / DeepLabV3+ 轻量版），对水尺竖直裁剪图做像素级分类：空气/水尺/水面三类
- 输出水面掩膜的上边界作为水位线，可有效应对反光、水面波纹、浑浊水体等复杂工况
- 该方法需要一定量的人工标注样本（建议先用固定点位积累500~2000张标注数据）
多帧融合去抖动 ：水面有波浪，单帧水位线会抖动，建议取连续N帧（如10帧）水位线的中位数作为该时刻输出值，抑制波动噪声

6. 水位换算

复制代码

实际水位高程 = 水尺零点高程(标定值) + (水面线像素位置 - 水尺零刻度像素位置) × 比例系数

其中比例系数 = 水尺物理长度 ÷ 水尺在图像中的像素长度（经过透视校正后计算得出）

五、系统标定（决定绝对精度，需现场实施）

水尺零点高程标定：由测绘人员现场用水准仪测出水尺"0"刻度对应的绝对高程（如黄海高程），录入系统
相机内外参标定：使用棋盘格或已知长度参照物标定相机焦距、畸变系数，用于透视校正
人工比对校准：系统上线初期，安排人工每日现场读数与系统输出对比，动态修正比例系数和零点偏移
定期复核：水尺可能因水流冲击、船只碰撞发生位移，建议每季度人工复核一次安装状态

六、异常处理机制

异常情况	处理策略
水尺被遮挡（漂浮物、船只）	检测置信度低于阈值时，标记该帧"识别失败"，不写入有效数据，触发人工复核提醒
强反光/逆光	结合历史多帧插值，或调用备用曝光参数重新抓拍
水位超出量程（过高/过低）	边界判断逻辑，超出水尺范围时给出"超量程"告警而非错误读数
摄像头位移/角度变化	定期（如每天）用固定参照物（如护栏、台阶）做位置一致性检测，超阈值自动告警需人工复位
网络中断	边缘端本地缓存数据，网络恢复后断点续传

七、软硬件清单（示例）

硬件：

200万/800万像素网络摄像机（带红外补光）× 1
边缘计算盒子（如 Jetson Orin Nano 或工控机）× 1
太阳能供电+4G/5G通信模块（无固定电网点位）
防水防护箱、支架

软件：

目标检测：YOLOv8/v11（水尺检测）
图像分割：U-Net/DeepLabV3+（水面线检测）
OCR：PaddleOCR（数字校验）
后端：Python + FastAPI/Flask，数据库用 InfluxDB（时序数据）或 MySQL
前端：Web 大屏（ECharts 展示水位曲线）

八、精度验证方案

选取历史晴天、雨天、夜间、水面波动等多种典型场景各50~100张图像做测试集
与人工读数比对，统计平均绝对误差（MAE）和最大误差
目标精度：常规工况误差 ≤ 2cm，恶劣天气（大雨、强反光）误差 ≤ 5cm 且能自动识别为低置信度数据

九、实施步骤建议

第一阶段（1-2周）：现场勘查，确定摄像头点位、角度，完成水尺零点高程标定
第二阶段（2-4周）：采集多天气、多水位样本，标注训练数据，开发检测+分割+OCR算法
第三阶段（1-2周）：算法联调、与人工读数比对校准
第四阶段：小规模试运行1个月，持续修正模型；再全面部署，接入监控平台并配置告警阈值（如汛期预警水位）
