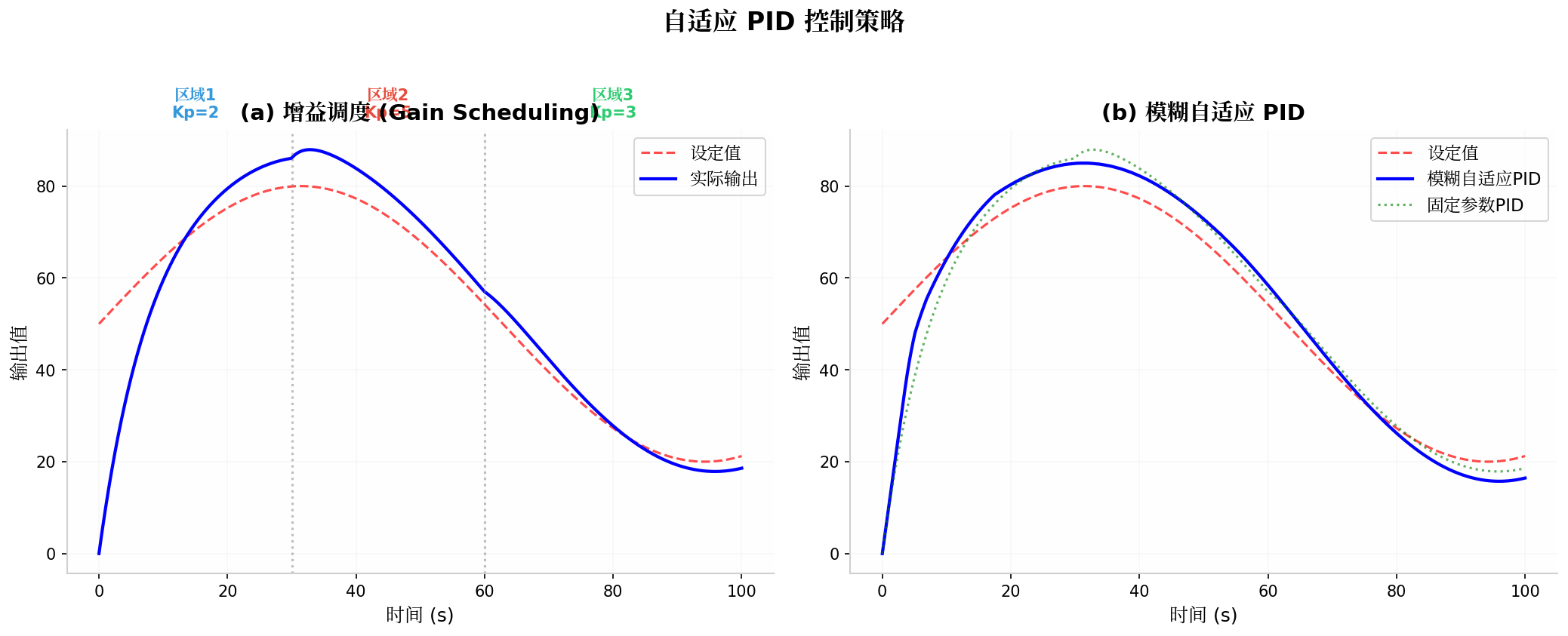

  • 五、自适应PID方法
  • • [5.1 为什么需要自适应？](#5.1 为什么需要自适应？)
    • [5.2 增益调度（Gain Scheduling）](#5.2 增益调度（Gain Scheduling）)
    • [5.3 模糊自适应PID](#5.3 模糊自适应PID)
    • [5.4 模型参考自适应（MRAC）](#5.4 模型参考自适应（MRAC）)
  • 六、MCU实现架构与优化

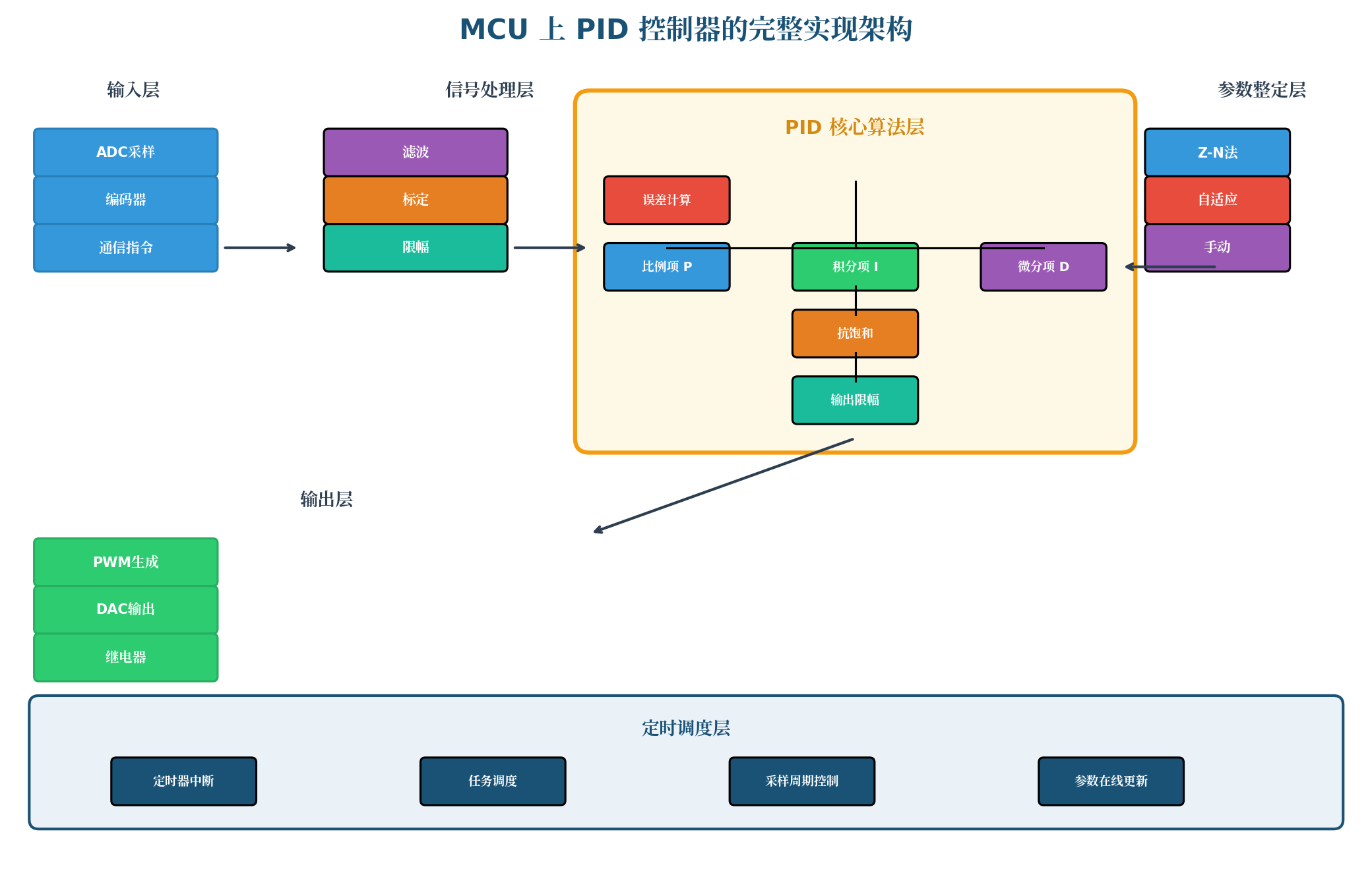

  • • [6.1 完整的软件架构](#6.1 完整的软件架构)
    • [6.2 定时与采样周期](#6.2 定时与采样周期)
    • [6.3 定点PID实现（无FPU的MCU）](#6.3 定点PID实现（无FPU的MCU）)
  • 七、调试与调参实战指南
  • • [7.1 调参流程图](#7.1 调参流程图)
    • [7.2 常见响应问题与对策](#7.2 常见响应问题与对策)
    • [7.3 调试工具](#7.3 调试工具)
  • 八、总结

---

每日一句正能量

每个人都是自己精神内耗的制造者，也是终结者。

反复纠结、自我怀疑、过度反思------这些消耗都是我们自己在心里"上演"的。也正因为如此，我们完全有能力停止它们。钥匙不在别人手里，就在你此刻的选择中。

累了就歇一歇，不必硬撑；倦了就缓一缓，不必强扛。在紧绷与松弛间找到平衡，才是对身心最好的滋养。愿我们都能学会温柔待己，在收放自如里，活出长久的活力与韧性。

前言

在嵌入式控制系统中，PID（比例-积分-微分）控制器是最经典、应用最广泛的控制算法。从工业温控到无人机姿态稳定，从电机调速到液位控制，PID的身影无处不在。然而，"会写PID代码"和"能调好PID参数"之间，隔着一条巨大的鸿沟。

本文将从理论到实践，系统讲解PID控制器的参数整定方法 （Ziegler-Nichols经典法与自适应方法）、离散化实现 以及抗积分饱和等核心工程技术，并提供可直接部署到MCU的完整代码框架。

---

一、PID控制器基础原理

1.1 连续域PID方程

PID控制器的核心思想是通过三个并行支路对误差信号进行处理：

u ( t ) = K p ⋅ e ( t ) + K i ∫ 0 t e ( τ ) d τ + K d d e ( t ) d t u(t) = K_p \cdot e(t) + K_i \int_0^t e(\tau)d\tau + K_d \frac{de(t)}{dt} u(t)=Kp⋅e(t)+Ki∫0te(τ)dτ+Kddtde(t)

其中：

• e ( t ) = r ( t ) − y ( t ) e(t) = r(t) - y(t) e(t)=r(t)−y(t)：设定值与实际输出的误差
• K p K_p Kp：比例增益，决定响应速度
• K i K_i Ki：积分增益，消除稳态误差
• K d K_d Kd：微分增益，抑制超调

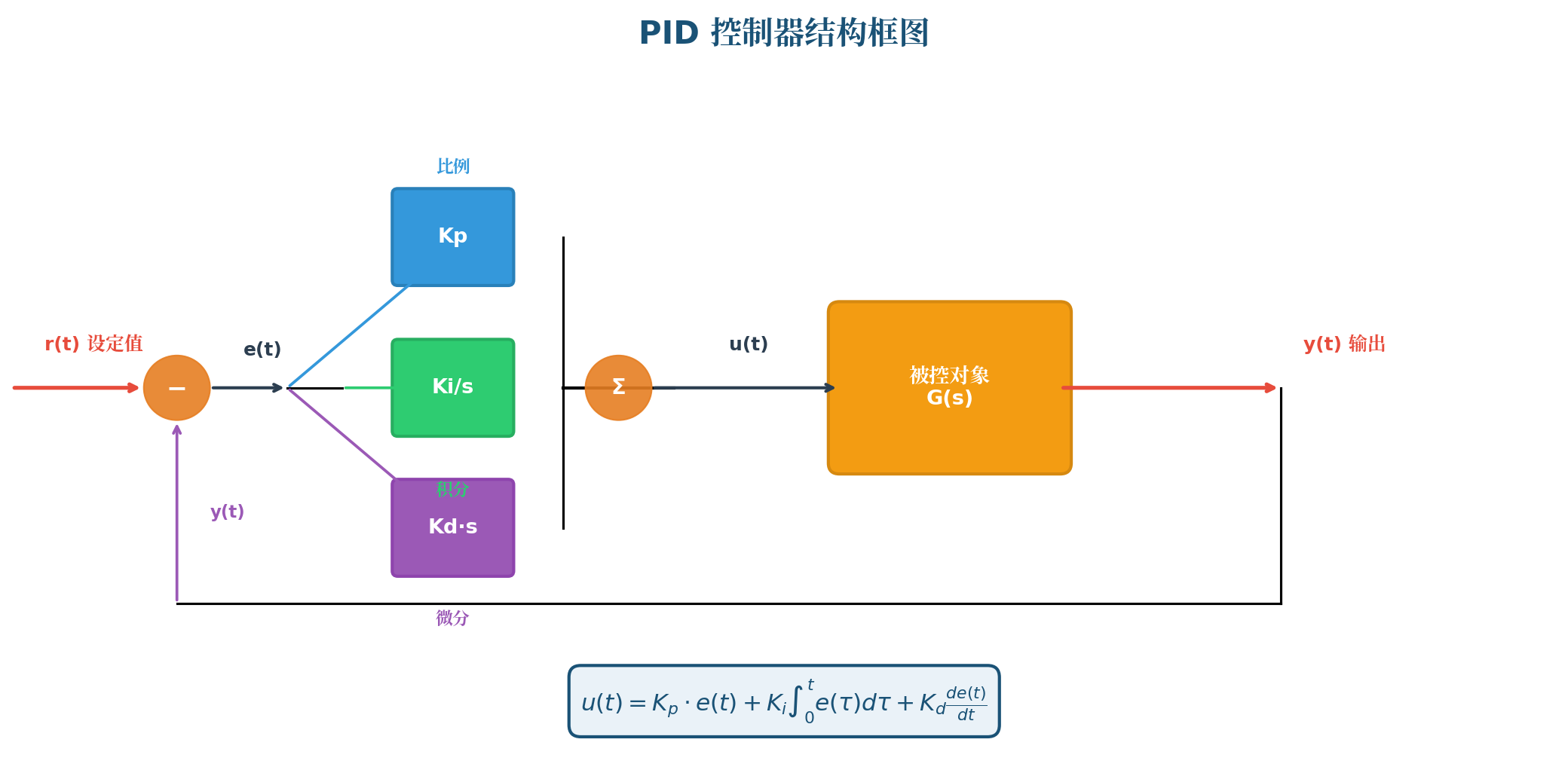

图1：PID控制器结构框图 。设定值 r ( t ) r(t) r(t) 与反馈 y ( t ) y(t) y(t) 相减得到误差 e ( t ) e(t) e(t)，分别经过比例（ K p K_p Kp）、积分（ K i / s K_i/s Ki/s）和微分（ K d ⋅ s K_d \cdot s Kd⋅s）三条支路，累加后输出控制量 u ( t ) u(t) u(t) 驱动被控对象。

1.2 三个参数的作用机理

参数	作用	调大效果	调小效果
K p K_p Kp	比例调节	响应快，超调大	响应慢，稳态误差大
K i K_i Ki	积分消除	消除稳态误差快	稳态误差残留
K d K_d Kd	微分阻尼	超调减小，响应平滑	振荡加剧

工程经验 ：先调 K p K_p Kp 获得基本响应，再加 K i K_i Ki 消除稳态误差，最后用 K d K_d Kd 抑制超调。

---

二、Ziegler-Nichols经典整定方法

Ziegler-Nichols（Z-N）方法是1942年由Ziegler和Nichols提出的经典PID参数整定方法，至今仍是工业现场最常用的整定手段之一。它包含两种实现方式：临界振荡法 和阶跃响应法。

2.1 临界振荡法（Closed-loop Method）

操作步骤：

1. 纯比例控制 ：将积分时间 T i → ∞ T_i \to \infty Ti→∞（ K i = 0 K_i=0 Ki=0），微分时间 T d = 0 T_d=0 Td=0（ K d = 0 K_d=0 Kd=0）
2. 增大 K p K_p Kp：从小到大逐渐增大比例增益，直到系统出现等幅振荡
3. 记录临界参数 ：
   • K u K_u Ku：产生等幅振荡的临界增益
   • T u T_u Tu：振荡周期

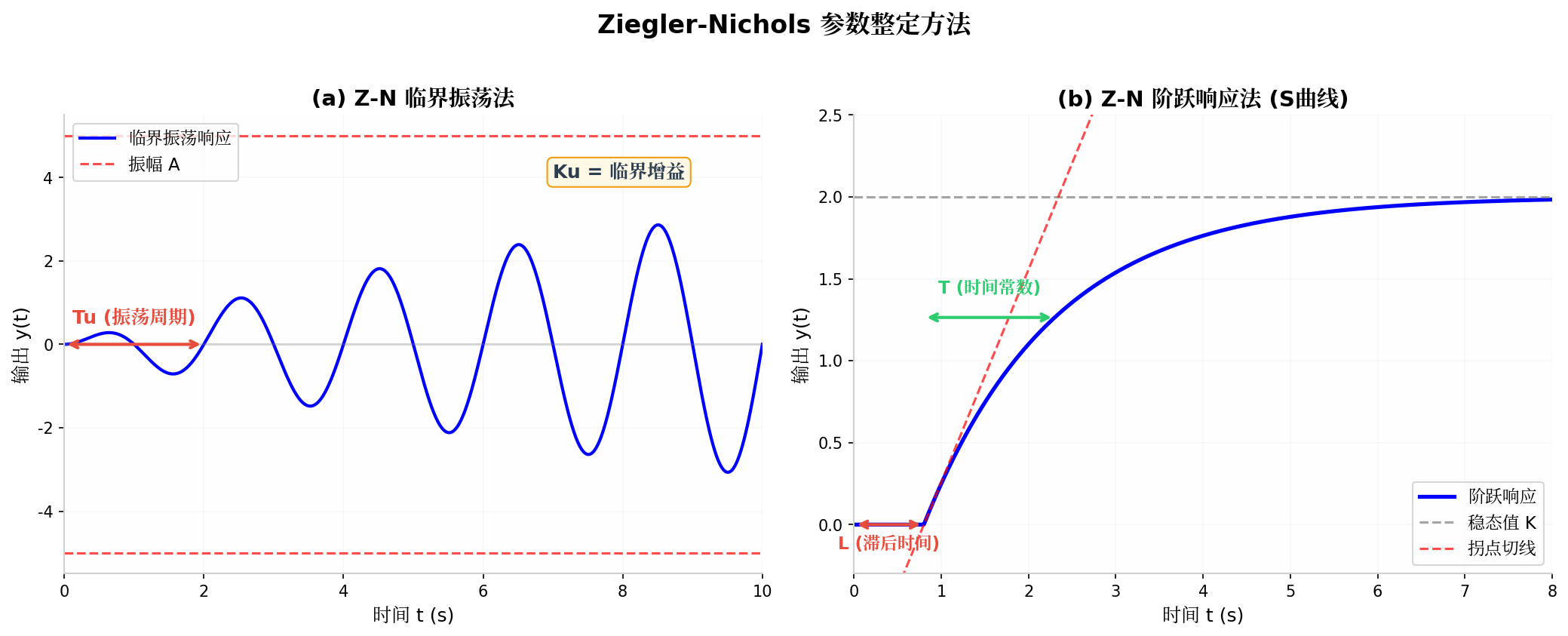

图2：Ziegler-Nichols参数整定方法 。(a) 临界振荡法：纯比例控制下逐渐增大 K p K_p Kp，系统出现等幅振荡，记录临界增益 K u K_u Ku 和振荡周期 T u T_u Tu；(b) 阶跃响应法：开环施加阶跃输入，记录响应曲线的滞后时间 L L L 和时间常数 T T T。

Z-N整定公式：

控制器类型	K p K_p Kp	T i T_i Ti	T d T_d Td
P	0.5 K u 0.5K_u 0.5Ku	---	---
PI	0.45 K u 0.45K_u 0.45Ku	T u / 1.2 T_u/1.2 Tu/1.2	---
PID	0.6 K u 0.6K_u 0.6Ku	T u / 2 T_u/2 Tu/2	T u / 8 T_u/8 Tu/8

转换为 K i K_i Ki 和 K d K_d Kd（注意 K i = K p / T i K_i = K_p/T_i Ki=Kp/Ti， K d = K p ⋅ T d K_d = K_p \cdot T_d Kd=Kp⋅Td）：

K p = 0.6 K u , K i = 1.2 K u T u , K d = 3 K u T u 40 K_p = 0.6K_u, \quad K_i = \frac{1.2K_u}{T_u}, \quad K_d = \frac{3K_u T_u}{40} Kp=0.6Ku,Ki=Tu1.2Ku,Kd=403KuTu

临界振荡法的局限性：

• 某些系统不允许出现振荡（如化工过程）
• 在线整定存在安全风险
• 对噪声敏感，可能误判振荡周期

2.2 阶跃响应法（Open-loop Method）

操作步骤：

1. 开环测试：将控制器设为手动模式，系统处于稳态
2. 施加阶跃：输入一个阶跃变化（如10%）
3. 记录响应：绘制输出随时间变化的S曲线
4. 提取参数 ：
   • K K K：稳态增益（输出变化量/输入变化量）
   • L L L：滞后时间（输入变化到输出开始响应的时间）
   • T T T：时间常数（S曲线拐点切线与稳态值的交点时间）

Z-N阶跃响应法整定公式：

控制器类型	K p K_p Kp	T i T_i Ti	T d T_d Td
P	T / ( K L ) T/(KL) T/(KL)	---	---
PI	0.9 T / ( K L ) 0.9T/(KL) 0.9T/(KL)	3.33 L 3.33L 3.33L	---
PID	1.2 T / ( K L ) 1.2T/(KL) 1.2T/(KL)	2 L 2L 2L	0.5 L 0.5L 0.5L

2.3 改进整定方法

Cohen-Coon法

Cohen-Coon在Z-N基础上做了改进，对一阶惯性加纯滞后（FOPDT）模型有更好的响应：

K p = 1.35 K ( T L + 0.185 ) , T i = 2.5 L ( T + 0.185 L ) T + 0.611 L , T d = 0.37 L ⋅ T T + 0.2 L K_p = \frac{1.35}{K}\left(\frac{T}{L}+0.185\right), \quad T_i = \frac{2.5L(T+0.185L)}{T+0.611L}, \quad T_d = \frac{0.37L \cdot T}{T+0.2L} Kp=K1.35(LT+0.185),Ti=T+0.611L2.5L(T+0.185L),Td=T+0.2L0.37L⋅T

IMC（内模控制）法

IMC法通过调节单一参数 λ \lambda λ（闭环时间常数）来实现性能与鲁棒性的权衡：

K p = T K ( λ + L ) , K i = K p T , K d = K p ⋅ L 2 K_p = \frac{T}{K(\lambda+L)}, \quad K_i = \frac{K_p}{T}, \quad K_d = K_p \cdot \frac{L}{2} Kp=K(λ+L)T,Ki=TKp,Kd=Kp⋅2L

λ \lambda λ 越大，系统越稳定但响应越慢； λ \lambda λ 越小，响应越快但超调越大。通常取 λ = T \lambda = T λ=T 作为初始值。

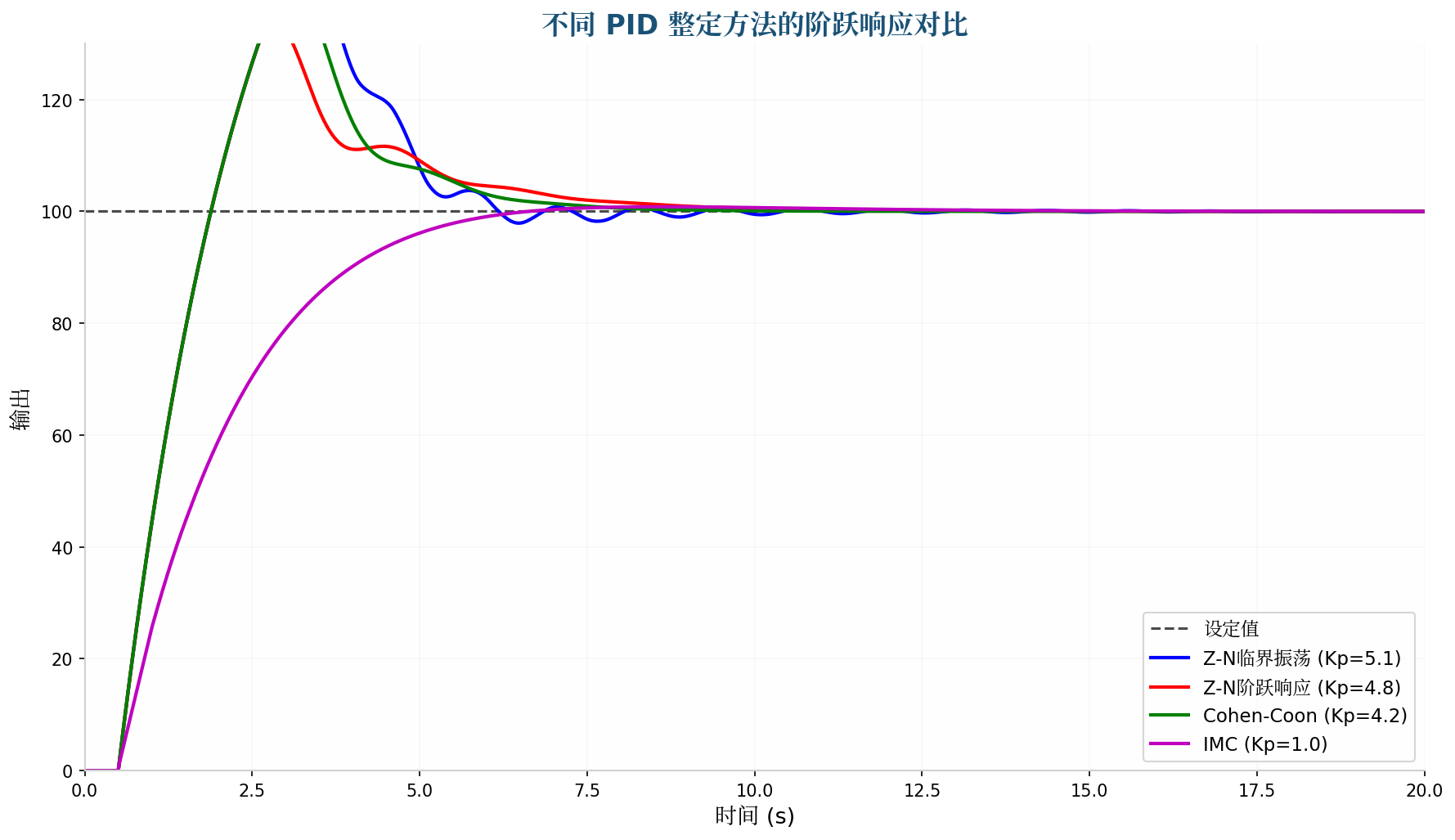

图3：不同PID整定方法的阶跃响应对比 。Z-N临界振荡法响应最快但超调最大（约30%）；Z-N阶跃响应法超调略小；Cohen-Coon法响应激进；IMC法（ λ = T \lambda=T λ=T）响应最平缓、超调最小，但调节时间最长。实际工程中需根据系统要求选择合适的方法。

---

三、PID的离散化实现

MCU上运行的PID控制器必须是离散形式的。将连续域PID方程转换为离散域，核心是解决积分 和微分的数值近似问题。

3.1 三种离散化方法

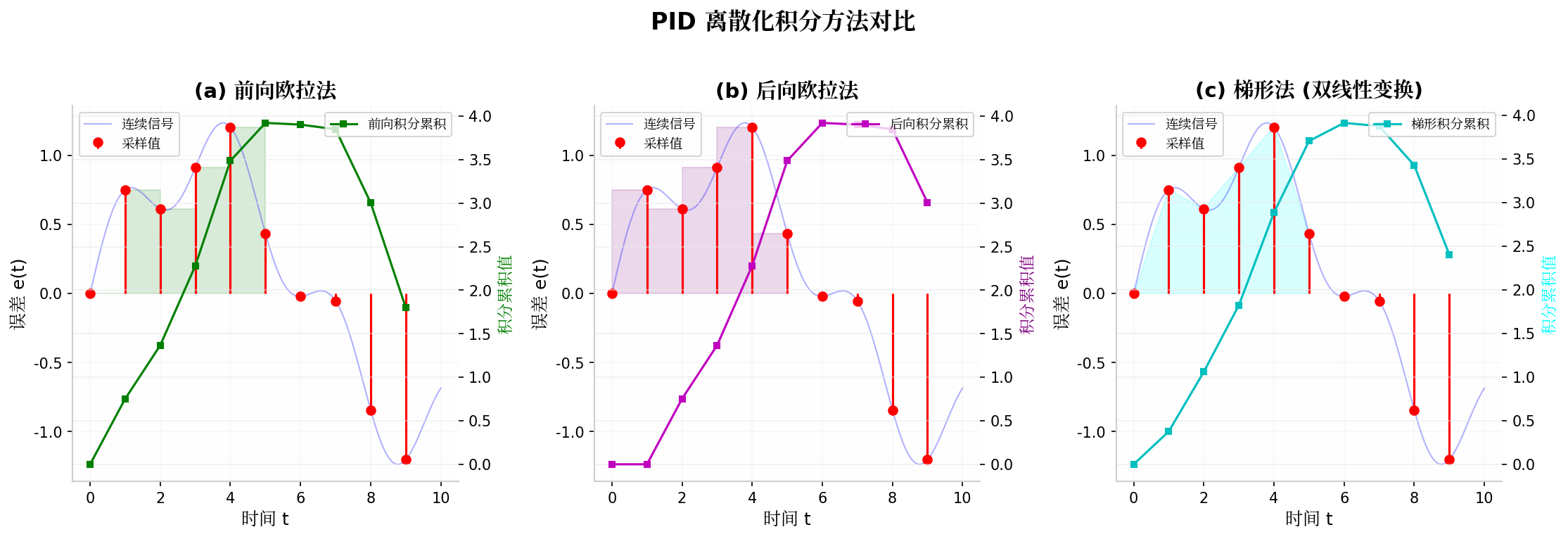

图4：PID离散化积分方法对比。(a) 前向欧拉法：用当前采样值矩形面积近似积分，简单但精度低；(b) 后向欧拉法：用下一采样值矩形面积近似，稳定性更好；© 梯形法（双线性变换）：用梯形面积近似，精度最高，是工程首选。

方法一：前向欧拉法（Forward Euler）

∫ 0 t k e ( τ ) d τ ≈ T s ∑ j = 0 k − 1 e ( j ) \int_0^{t_k} e(\tau)d\tau \approx T_s \sum_{j=0}^{k-1} e(j) ∫0tke(τ)dτ≈Tsj=0∑k−1e(j)

d e ( t ) d t ≈ e ( k ) − e ( k − 1 ) T s \frac{de(t)}{dt} \approx \frac{e(k) - e(k-1)}{T_s} dtde(t)≈Tse(k)−e(k−1)

位置式PID：

u ( k ) = K p ⋅ e ( k ) + K i ⋅ T s ∑ j = 0 k e ( j ) + K d ⋅ e ( k ) − e ( k − 1 ) T s u(k) = K_p \cdot e(k) + K_i \cdot T_s \sum_{j=0}^{k} e(j) + K_d \cdot \frac{e(k)-e(k-1)}{T_s} u(k)=Kp⋅e(k)+Ki⋅Tsj=0∑ke(j)+Kd⋅Tse(k)−e(k−1)

特点：实现简单，但数值稳定性差，积分项容易累积误差。

方法二：后向欧拉法（Backward Euler）

∫ 0 t k e ( τ ) d τ ≈ T s ∑ j = 1 k e ( j ) \int_0^{t_k} e(\tau)d\tau \approx T_s \sum_{j=1}^{k} e(j) ∫0tke(τ)dτ≈Tsj=1∑ke(j)

特点：比前向欧拉更稳定，但仍有累积误差。

方法三：梯形法（Tustin/双线性变换）------推荐

∫ 0 t k e ( τ ) d τ ≈ T s 2 ∑ j = 1 k e ( j ) + e ( j − 1 ) \int_0^{t_k} e(\tau)d\tau \approx \frac{T_s}{2}\sum_{j=1}^{k}\lefte(j)+e(j-1)\\right ∫0tke(τ)dτ≈2Tsj=1∑ke(j)+e(j−1)

增量式PID（梯形法）：

Δ u ( k ) = K p e ( k ) − e ( k − 1 ) + K i T s 2 e ( k ) + e ( k − 1 ) + K d T s e ( k ) − 2 e ( k − 1 ) + e ( k − 2 ) \Delta u(k) = K_p\lefte(k)-e(k-1)\\right + \frac{K_i T_s}{2}\lefte(k)+e(k-1)\\right + \frac{K_d}{T_s}\lefte(k)-2e(k-1)+e(k-2)\\right Δu(k)=Kpe(k)−e(k−1)+2KiTse(k)+e(k−1)+TsKde(k)−2e(k−1)+e(k−2)

特点：精度最高，数值稳定性好，是工业控制中的标准选择。

3.2 位置式 vs 增量式PID

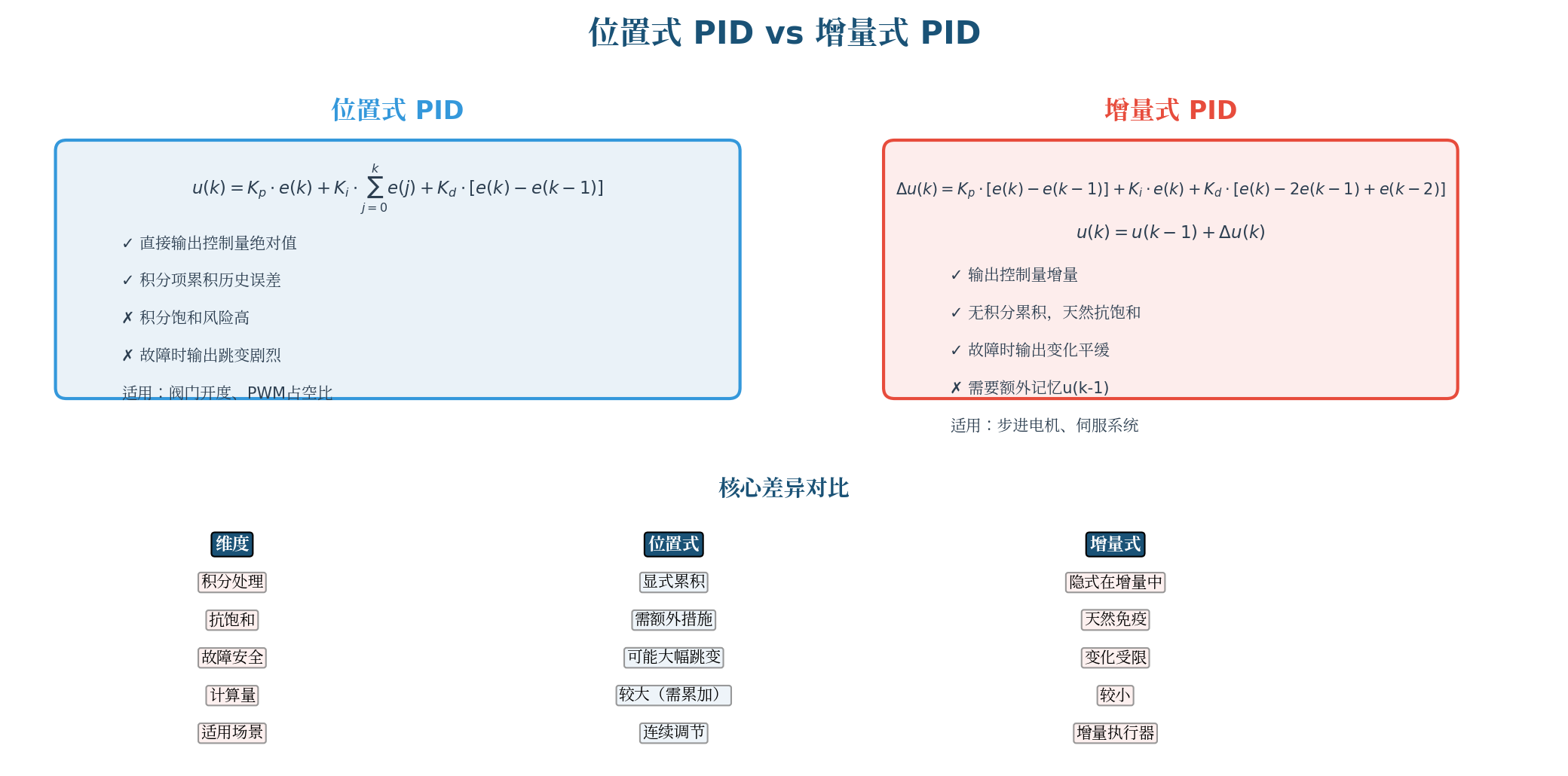

图5：位置式PID vs 增量式PID对比。位置式直接输出控制量绝对值，积分项显式累积，抗饱和需额外处理；增量式输出控制量变化量，无积分累积天然抗饱和，故障时输出变化受限更安全。

选型建议：

• 位置式：适用于阀门开度、PWM占空比等连续调节场景
• 增量式：适用于步进电机、伺服驱动等增量执行器场景

3.3 完整的离散PID代码实现

/**
 * @file pid_controller.h
 * @brief 通用PID控制器头文件
 * @version 2.0.0
 */

#ifndef PID_CONTROLLER_H
#define PID_CONTROLLER_H

#include <stdint.h>
#include <stdbool.h>

/* ========== 配置选项 ========== */
#define PID_POSITIONAL          0   /* 1=位置式, 0=增量式 */
#define PID_ANTI_WINDUP         1   /* 1=启用抗积分饱和 */
#define PID_DERIVATIVE_ON_MEAS  1   /* 1=微分作用在测量值上(避免设定值跳变冲击) */
#define PID_OUTPUT_LIMIT        1   /* 1=启用输出限幅 */

/* ========== 数据类型 ========== */
typedef float pid_float_t;  /* 可改为double或定点整数 */

/* ========== PID结构体 ========== */
typedef struct {
    /* 参数 */
    pid_float_t Kp;         /* 比例增益 */
    pid_float_t Ki;         /* 积分增益 */
    pid_float_t Kd;         /* 微分增益 */
    pid_float_t Ts;         /* 采样周期 (s) */

    /* 状态 */
    pid_float_t integral;   /* 积分累积 */
    pid_float_t prev_error; /* 上一次误差 */
    pid_float_t prev_meas;  /* 上一次测量值 */
    pid_float_t prev_output;/* 上一次输出 (增量式用) */

    /* 限幅 */
    pid_float_t out_min;    /* 输出下限 */
    pid_float_t out_max;    /* 输出上限 */
    pid_float_t int_min;    /* 积分下限 (抗饱和用) */
    pid_float_t int_max;    /* 积分上限 (抗饱和用) */

    /* 标志 */
    bool initialized;       /* 初始化标志 */
} pid_controller_t;

/* ========== API ========== */
#ifdef __cplusplus
extern "C" {
#endif

void PID_Init(pid_controller_t *pid, pid_float_t Kp, pid_float_t Ki,
              pid_float_t Kd, pid_float_t Ts);
void PID_SetLimits(pid_controller_t *pid, pid_float_t out_min,
                   pid_float_t out_max);
void PID_SetIntegralLimits(pid_controller_t *pid, pid_float_t int_min,
                           pid_float_t int_max);
void PID_Reset(pid_controller_t *pid);
pid_float_t PID_Update(pid_controller_t *pid, pid_float_t setpoint,
                       pid_float_t measurement);

#ifdef __cplusplus
}
#endif

#endif /* PID_CONTROLLER_H */

/**
 * @file pid_controller.c
 * @brief 通用PID控制器实现（支持位置式/增量式、抗饱和、微分先行）
 */

#include "pid_controller.h"
#include <math.h>

/**
 * @brief 初始化PID控制器
 */
void PID_Init(pid_controller_t *pid, pid_float_t Kp, pid_float_t Ki,
              pid_float_t Kd, pid_float_t Ts) {
    pid->Kp = Kp;
    pid->Ki = Ki;
    pid->Kd = Kd;
    pid->Ts = Ts;
    PID_Reset(pid);

    /* 默认限幅 */
    pid->out_min = -INFINITY;
    pid->out_max = INFINITY;
    pid->int_min = -INFINITY;
    pid->int_max = INFINITY;
}

/**
 * @brief 设置输出限幅
 */
void PID_SetLimits(pid_controller_t *pid, pid_float_t out_min,
                   pid_float_t out_max) {
    pid->out_min = out_min;
    pid->out_max = out_max;
}

/**
 * @brief 设置积分限幅（抗饱和）
 */
void PID_SetIntegralLimits(pid_controller_t *pid, pid_float_t int_min,
                           pid_float_t int_max) {
    pid->int_min = int_min;
    pid->int_max = int_max;
}

/**
 * @brief 复位PID状态
 */
void PID_Reset(pid_controller_t *pid) {
    pid->integral = 0.0f;
    pid->prev_error = 0.0f;
    pid->prev_meas = 0.0f;
    pid->prev_output = 0.0f;
    pid->initialized = false;
}

/**
 * @brief 饱和限幅函数
 */
static inline pid_float_t clamp(pid_float_t value, pid_float_t min_val,
                                pid_float_t max_val) {
    if (value > max_val) return max_val;
    if (value < min_val) return min_val;
    return value;
}

/**
 * @brief PID核心更新函数（位置式 + 抗饱和 + 微分先行）
 */
pid_float_t PID_Update(pid_controller_t *pid, pid_float_t setpoint,
                       pid_float_t measurement) {
    pid_float_t error = setpoint - measurement;
    pid_float_t output;

    if (!pid->initialized) {
        pid->prev_meas = measurement;
        pid->prev_error = error;
        pid->initialized = true;
    }

#if PID_POSITIONAL

    /* ========== 位置式PID ========== */

    /* 比例项 */
    pid_float_t proportional = pid->Kp * error;

    /* 积分项（梯形法） */
    pid_float_t new_integral = pid->integral +
        pid->Ki * pid->Ts * 0.5f * (error + pid->prev_error);

    /* 抗积分饱和：积分限幅 */
    #if PID_ANTI_WINDUP
        new_integral = clamp(new_integral, pid->int_min, pid->int_max);
    #endif

    pid->integral = new_integral;

    /* 微分项（微分先行：对测量值微分，避免设定值跳变冲击） */
    #if PID_DERIVATIVE_ON_MEAS
        pid_float_t derivative = -pid->Kd * (measurement - pid->prev_meas) / pid->Ts;
    #else
        pid_float_t derivative = pid->Kd * (error - pid->prev_error) / pid->Ts;
    #endif

    /* 计算输出 */
    output = proportional + pid->integral + derivative;

    /* 输出限幅 + 反算抗饱和 */
    #if PID_OUTPUT_LIMIT && PID_ANTI_WINDUP
        pid_float_t saturated_output = clamp(output, pid->out_min, pid->out_max);

        /* 反算积分：根据饱和差值调整积分 */
        if (saturated_output != output) {
            pid_float_t saturation_error = saturated_output - output;
            pid->integral += saturation_error;  /* 简单反算 */
            /* 或使用更精确的反算：pid->integral += saturation_error / pid->Kp; */
        }
        output = saturated_output;
    #elif PID_OUTPUT_LIMIT
        output = clamp(output, pid->out_min, pid->out_max);
    #endif

#else

    /* ========== 增量式PID ========== */

    /* 增量计算 */
    pid_float_t delta_p = pid->Kp * (error - pid->prev_error);
    pid_float_t delta_i = pid->Ki * pid->Ts * error;
    pid_float_t delta_d = pid->Kd * (error - 2.0f * pid->prev_error +
                                      pid->prev_error) / pid->Ts;  /* 注意：需存储e(k-2) */

    /* 修正微分项（使用实际测量值） */
    #if PID_DERIVATIVE_ON_MEAS
        delta_d = -pid->Kd * (measurement - 2.0f * pid->prev_meas +
                               pid->prev_meas) / pid->Ts;
    #endif

    pid_float_t delta_u = delta_p + delta_i + delta_d;

    /* 更新输出 */
    output = pid->prev_output + delta_u;

    /* 输出限幅 */
    #if PID_OUTPUT_LIMIT
        output = clamp(output, pid->out_min, pid->out_max);
    #endif

#endif

    /* 更新历史状态 */
    pid->prev_error = error;
    pid->prev_meas = measurement;
    pid->prev_output = output;

    return output;
}

---

四、抗积分饱和：PID工程的"阿喀琉斯之踵"

4.1 什么是积分饱和？

积分饱和（Integral Windup）是PID控制器在实际工程中最常见的问题。当系统存在大偏差 或执行器饱和 时，积分项会持续累积，即使误差已经反向，巨大的积分值仍需要很长时间才能"消化"，导致严重的超调 和振荡。

典型场景：

• 温控系统从20°C加热到100°C，加热功率达到100%上限
• 电机从静止加速到3000rpm，驱动电压达到最大
• 液位从低位快速充填到设定高度，阀门已全开

4.2 四种抗积分饱和策略

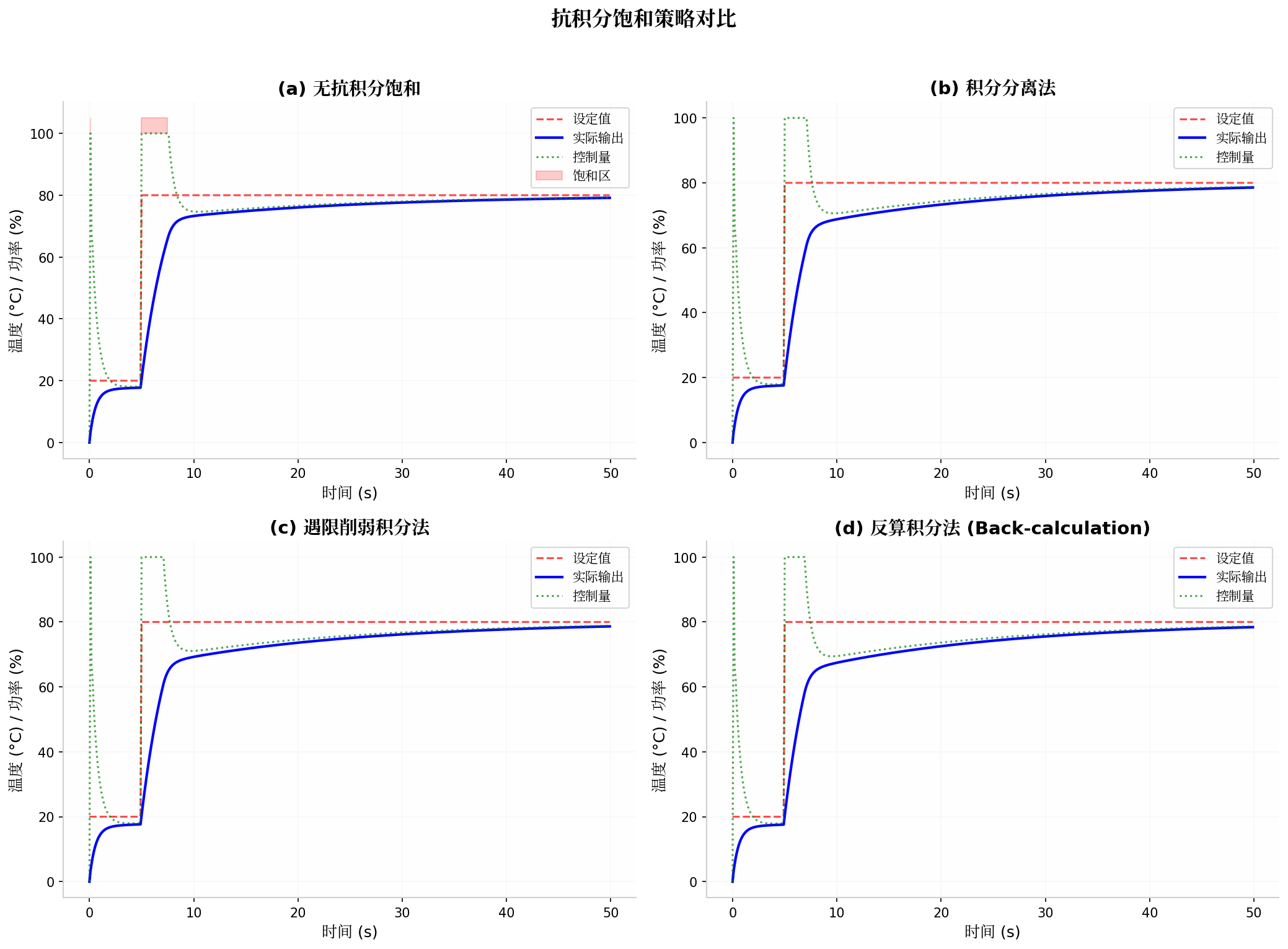

图6：抗积分饱和策略对比。模拟温控系统设定值从20°C阶跃到80°C。(a) 无抗饱和：积分持续累积，超调严重，恢复时间长；(b) 积分分离法：大误差时不积分，超调减小但仍有残余；© 遇限削弱积分法：输出饱和时根据误差方向决定是否积分，效果较好；(d) 反算积分法（Back-calculation）：根据实际输出与期望输出的差值动态调整积分，超调最小，恢复最快。

策略一：积分分离法（Conditional Integration）

原理：当误差超过阈值时，暂停积分累积。

#define INTEGRAL_SEPARATION_THRESHOLD  20.0f

/* 在PID_Update中 */
if (fabsf(error) < INTEGRAL_SEPARATION_THRESHOLD) {
    pid->integral += pid->Ki * pid->Ts * error;
}

优点 ：实现简单，对大偏差响应快

缺点：阈值选择困难，阈值附近可能出现抖动

策略二：遇限削弱积分法（Integral Clamping）

原理：当控制器输出达到限幅且误差与输出同向时，停止积分累积。

/* 在PID_Update中 */
pid_float_t output_raw = proportional + pid->integral + derivative;

if (output_raw > pid->out_max && error > 0) {
    /* 输出已达上限且误差仍为正：不累积积分 */
} else if (output_raw < pid->out_min && error < 0) {
    /* 输出已达下限且误差仍为负：不累积积分 */
} else {
    pid->integral += pid->Ki * pid->Ts * error;
}

优点 ：比积分分离更平滑

缺点：逻辑稍复杂

策略三：反算积分法（Back-calculation）------推荐

原理：当输出饱和时，根据饱和差值反算并调整积分项，使未饱和输出恰好等于限幅值。

/* 在PID_Update中 */
pid_float_t output_raw = proportional + pid->integral + derivative;
pid_float_t output_sat = clamp(output_raw, pid->out_min, pid->out_max);

/* 反算增益 Kb 通常取 1/Kp 或 Ti/Tt */
#define BACK_CALC_GAIN  (1.0f / pid->Kp)

if (output_sat != output_raw) {
    pid_float_t saturation_diff = output_sat - output_raw;
    pid->integral += BACK_CALC_GAIN * saturation_diff;
}

优点 ：超调最小，恢复最快，理论最完善

缺点 ：需要额外调参（反算增益 K b K_b Kb）

策略四：积分限幅法（Integral Limiting）

原理：直接对积分项设置上下限。

/* 在PID_Update中 */
pid->integral += pid->Ki * pid->Ts * error;
pid->integral = clamp(pid->integral, pid->int_min, pid->int_max);

优点 ：最简单，可与其它方法联用

缺点：限幅值选择困难，可能限制正常积分作用

4.3 抗饱和策略的工程选择

策略	实现复杂度	效果	推荐场景
积分分离	★☆☆	★★☆	快速原型验证
遇限削弱	★★☆	★★★	通用工业控制
反算积分	★★★	★★★★★	高精度伺服控制
积分限幅	★☆☆	★★☆	与其他方法联用

最佳实践 ：反算积分法 + 积分限幅 组合使用，既保证快速恢复，又防止积分项过大。

---

五、自适应PID方法

5.1 为什么需要自适应？

固定参数的PID控制器在线性时不变系统中表现良好，但实际工程中的被控对象往往具有：

• 非线性特性：如电机在不同转速下的摩擦系数变化
• 时变参数：如老化导致的系统参数漂移
• 多工作点：如飞行器在不同高度、速度下的气动特性变化

自适应PID通过在线调整参数，使控制器始终适应被控对象的当前状态。

5.2 增益调度（Gain Scheduling）

原理：根据可测量的工作点变量（如转速、温度、高度），预先设计多套PID参数，实时切换。

图7：自适应PID控制策略。(a) 增益调度：根据三个不同工作区域切换PID参数（区域1: Kp=2, 区域2: Kp=5, 区域3: Kp=3），使系统在不同工况下均有良好响应；(b) 模糊自适应PID：根据误差大小动态调整Kp（大误差时Kp大以快速响应，小误差时Kp小以减小超调），相比固定参数PID跟踪效果更好。

/**
 * @brief 增益调度PID参数表
 */
typedef struct {
    pid_float_t threshold_low;
    pid_float_t threshold_high;
    pid_float_t Kp;
    pid_float_t Ki;
    pid_float_t Kd;
} pid_schedule_entry_t;

static const pid_schedule_entry_t pid_schedule[] = {
    {    0,  500,  2.0f, 0.1f, 0.05f },  /* 低速区 */
    {  500, 1500,  5.0f, 0.3f, 0.15f },  /* 中速区 */
    { 1500, 3000,  3.0f, 0.2f, 0.10f },  /* 高速区 */
};

void PID_UpdateSchedule(pid_controller_t *pid, pid_float_t schedule_var) {
    for (uint8_t i = 0; i < sizeof(pid_schedule)/sizeof(pid_schedule[0]); i++) {
        if (schedule_var >= pid_schedule[i].threshold_low &&
            schedule_var < pid_schedule[i].threshold_high) {
            pid->Kp = pid_schedule[i].Kp;
            pid->Ki = pid_schedule[i].Ki;
            pid->Kd = pid_schedule[i].Kd;
            break;
        }
    }
}

适用场景：工作点明确、参数变化规律已知的系统（如多档位电机、多段温控曲线）。

5.3 模糊自适应PID

原理 ：根据误差 e e e 和误差变化率 d e / d t de/dt de/dt 的模糊规则，在线调整PID参数。

典型模糊规则：

误差	误差变化率	Kp调整	Ki调整	Kd调整
正大	任意	正大	零	正大
正中	正	正中	零	正中
零	零	零	正中	零
负小	负	负小	负小	负小

/**
 * @brief 简化版模糊自适应PID（基于误差大小分段调整Kp）
 */
pid_float_t fuzzy_kp_adjust(pid_float_t error) {
    pid_float_t abs_err = fabsf(error);

    if (abs_err > 50.0f)       return 2.0f;   /* 大误差：高增益快速响应 */
    else if (abs_err > 20.0f)  return 1.5f;   /* 中误差 */
    else if (abs_err > 5.0f)   return 1.0f;   /* 小误差 */
    else                       return 0.5f;   /* 接近稳态：低增益精细调节 */
}

/* 在PID_Update中调用 */
pid->Kp = base_Kp * fuzzy_kp_adjust(error);

优点 ：无需精确的系统模型，鲁棒性强

缺点：规则设计依赖经验，计算量较大

5.4 模型参考自适应（MRAC）

原理：设计一个理想的参考模型，通过自适应律调整PID参数，使实际系统输出跟踪参考模型输出。

Lyapunov稳定性理论自适应律：

d θ d t = − γ ⋅ e ⋅ ϕ \frac{d\theta}{dt} = -\gamma \cdot e \cdot \phi dtdθ=−γ⋅e⋅ϕ

其中 θ \theta θ 为待调参数， γ \gamma γ 为自适应增益， e e e 为跟踪误差， ϕ \phi ϕ 为回归向量。

/**
 * @brief 简化MRAC自适应律（以调整Kp为例）
 */
typedef struct {
    pid_float_t gamma;      /* 自适应增益 */
    pid_float_t theta;      /* 可调参数 */
    pid_float_t ref_model;  /* 参考模型输出 */
} mrac_adapter_t;

pid_float_t mrac_update(mrac_adapter_t *mrac, pid_float_t error,
                        pid_float_t plant_output) {
    pid_float_t tracking_error = mrac->ref_model - plant_output;
    mrac->theta += mrac->gamma * tracking_error * error;
    return mrac->theta;
}

适用场景：系统模型部分已知、需要高精度跟踪的场合（如机器人轨迹跟踪）。

---

六、MCU实现架构与优化

6.1 完整的软件架构

图8：MCU上PID控制器的完整实现架构。分为五层：输入层（ADC/编码器/通信）→ 信号处理层（滤波/标定/限幅）→ PID核心算法层（P/I/D计算 + 抗饱和 + 输出限幅）→ 输出层（PWM/DAC/继电器）→ 定时调度层（中断/任务/采样周期控制）。

6.2 定时与采样周期

采样周期 T s T_s Ts 的选择直接影响PID性能：

被控对象类型	推荐采样周期	典型频率
温度控制	100ms ~ 1s	1~10 Hz
液位控制	50ms ~ 500ms	2~20 Hz
电机速度	1ms ~ 10ms	100~1000 Hz
电机位置	0.1ms ~ 1ms	1~10 kHz
无人机姿态	0.5ms ~ 2ms	500~2000 Hz

工程经验 ：采样频率应至少为系统带宽的 10~20倍（香农定理的工程应用）。

/* 定时器中断中的PID调用 */
void TIM_IRQHandler(void) {
    if (TIM_GetITStatus(TIM2, TIM_IT_Update)) {
        TIM_ClearITPendingBit(TIM2, TIM_IT_Update);

        /* 读取传感器 */
        float measurement = ADC_ReadTemperature();

        /* 获取设定值 */
        float setpoint = GetTargetTemperature();

        /* PID计算 */
        float output = PID_Update(&temp_pid, setpoint, measurement);

        /* 输出到执行器 */
        PWM_SetDuty(output);
    }
}

6.3 定点PID实现（无FPU的MCU）

对于Cortex-M0或8位MCU，使用定点运算替代浮点：

/* Q15定点PID（16位输入/输出，32位中间计算） */
typedef struct {
    int16_t Kp, Ki, Kd;     /* Q15格式系数 */
    int32_t integral;       /* 积分累积（Q30） */
    int16_t prev_error;     /* 上一次误差 */
    int16_t out_min, out_max;
} pid_q15_t;

int16_t PID_Update_Q15(pid_q15_t *pid, int16_t setpoint, int16_t measurement) {
    int32_t error = (int32_t)setpoint - (int32_t)measurement;

    /* 比例项 (Q15 * Q0 = Q15) */
    int32_t P = ((int32_t)pid->Kp * error) >> 15;

    /* 积分项 (累加到Q30，然后右移15位) */
    pid->integral += ((int32_t)pid->Ki * error);
    pid->integral = clamp32(pid->integral, -0x3FFFFFFF, 0x3FFFFFFF);
    int32_t I = pid->integral >> 15;

    /* 微分项 */
    int32_t D = ((int32_t)pid->Kd * (error - pid->prev_error)) >> 15;

    /* 求和并饱和 */
    int32_t output = P + I + D;
    output = clamp32(output, pid->out_min, pid->out_max);

    pid->prev_error = (int16_t)error;
    return (int16_t)output;
}

---

七、调试与调参实战指南

7.1 调参流程图

1. 系统辨识 → 获取K, T, L或Ku, Tu
      ↓
2. 初始参数 → 用Z-N或IMC法计算
      ↓
3. 闭环测试 → 观察阶跃响应
      ↓
4. 参数微调 → 根据响应特征调整
      ↓
5. 抗饱和验证 → 大偏差下测试
      ↓
6. 鲁棒性测试 → 负载扰动、参数漂移

7.2 常见响应问题与对策

现象	原因	对策
响应慢、稳态误差大	K p K_p Kp太小	增大 K p K_p Kp
超调大、振荡	K p K_p Kp太大或 K d K_d Kd太小	减小 K p K_p Kp或增大 K d K_d Kd
消除稳态误差慢	K i K_i Ki太小	增大 K i K_i Ki
积分饱和超调	无抗饱和措施	启用反算积分法
设定值跳变冲击	微分作用在误差上	改为微分先行
高频噪声放大	K d K_d Kd太大	减小 K d K_d Kd或加低通滤波

7.3 调试工具

/* 通过串口输出调试信息 */
void PID_DebugOutput(pid_controller_t *pid, float setpoint,
                     float measurement) {
    static uint32_t last_time = 0;
    uint32_t now = HAL_GetTick();

    if (now - last_time >= 100) {  /* 每100ms输出一次 */
        last_time = now;
        printf(\"{\\\"t\\\":%lu,\\\"sp\\\":%.2f,\\\"pv\\\":%.2f,\\\"err\\\":%.2f,"
               \"\\\"P\\\":%.2f,\\\"I\\\":%.2f,\\\"D\\\":%.2f,\\\"out\\\":%.2f}\\r\\n\",
               now, setpoint, measurement, setpoint-measurement,
               pid->Kp*(setpoint-measurement), pid->integral,
               pid->Kd*(measurement-pid->prev_meas)/pid->Ts,
               pid->prev_output);
    }
}

配合Python实时绘图工具，可直观观察P/I/D各分项的贡献：

import serial, json, matplotlib.pyplot as plt
from collections import deque

ser = serial.Serial('COM3', 115200)
data = {k: deque(maxlen=500) for k in ['t','sp','pv','P','I','D','out']}

while True:
    line = ser.readline().decode().strip()
    try:
        d = json.loads(line)
        for k in data: data[k].append(d[k])
        # 实时绘图...
    except: pass

---

八、总结

PID控制器看似简单，但要做到"调得好、跑得稳、扛得住"，需要深入理解参数整定原理、离散化数值方法以及抗饱和等工程技巧。

核心要点回顾：

1. 参数整定：Z-N法快速获得初始参数，IMC法提供更平缓的响应，Cohen-Coon适合大滞后系统
2. 离散化：梯形法（双线性变换）精度最高，增量式天然抗饱和
3. 抗饱和：反算积分法效果最好，与积分限幅联用是工业标准
4. 自适应：增益调度适合多工作点系统，模糊自适应适合非线性系统
5. MCU优化：无FPU时使用定点Q15格式，有DSP时用CMSIS-DSP加速

掌握本文所述技术，你将能够在任何MCU平台上实现工业级的PID控制器。

---

转载自：https://blog.csdn.net/u014727709/article/details/162608299

欢迎 👍点赞✍评论⭐收藏，欢迎指正
