24V DC-DC降压芯片PW2312B/PW2815,SOT23-6到SOP8-EP方案对比

24V稳压芯片完整选型指南

PW8600 · PW75XX · PW2815 · PW2312B LDO+DC/DC全方案

一、24V稳压方案概述

24V直流电源在工业自动化、门禁系统、电梯控制、汽车电子、LED驱动、监控设备等场景中应用极广,是最常见的中压直流母线电压。要将24V母线稳定降压至下游MCU、传感器、通信模块所需的3.3V/5V/12V等电压,需要一款高耐压、稳定可靠的稳压芯片。

平芯微半导体针对24V输入应用推出了完整的稳压方案矩阵,覆盖两大技术路线:

• LDO线性稳压方案:PW8600(80V耐压LDO)、PW75XX(36V耐压LDO)------外围极简,输出纹波小,适合小电流精密供电

• DC/DC开关降压方案:PW2815(80V/1.5A Buck)、PW2312B(60V/0.6A Buck)------效率高达90%,发热低,适合大电流供电

四款芯片输入耐压均远超24V,工作稳定可靠,可根据具体输出电流和效率需求灵活选型。

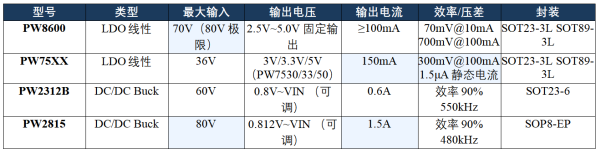

二、四款芯片核心参数对比

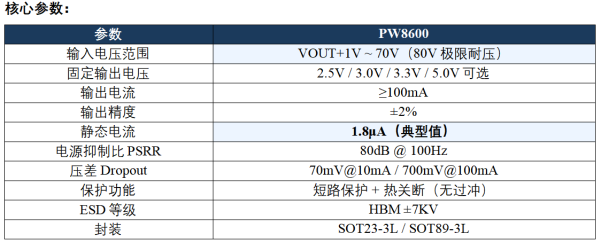

三、PW8600 ------ 80V高耐压超低静态电流LDO

PW8600是一款专为电池供电、宽输入电压应用而设计的高精度LDO线性稳压器。80V绝对最大耐压、1.8μA超低静态电流、±2%输出精度是其最大亮点。VIN输入范围VOUT+1V至70V,非常适合24V/36V/48V工业供电场景。

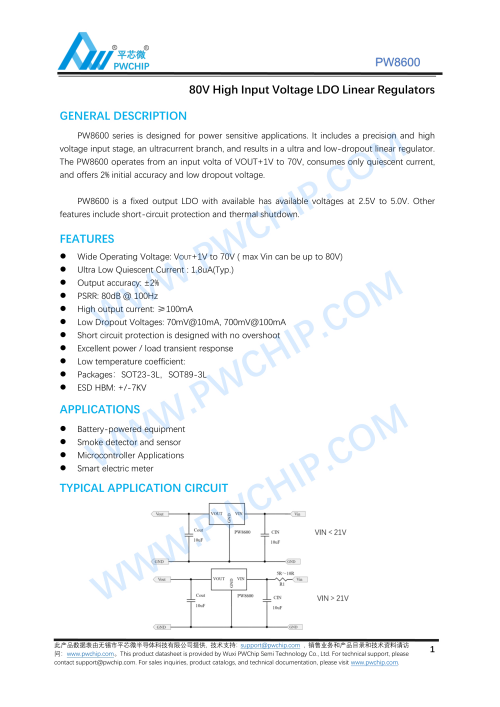

图1:PW8600规格书首页(含典型应用电路)

PW8600应用建议:

• 当VIN≤21V时:直接采用标准电路,CIN和COUT各10μF

• 当VIN>21V时:VIN和芯片VIN引脚之间串联5Ω~10Ω电阻R1,用于分担芯片压降损耗,提高散热性能

• 24V输入应用属于VIN>21V场景,推荐加入串联电阻R1(如5Ω~10Ω/0.5W)

• 适用场景:智能电表、烟雾探测器、MCU电源、电池供电设备、传感器供电

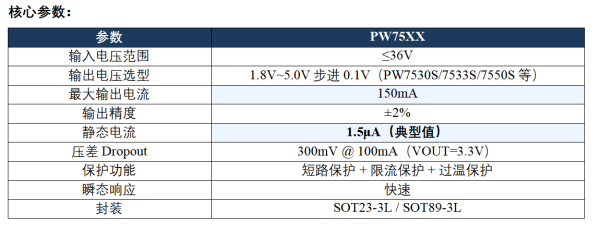

四、PW75XX ------ 36V低功耗1.5μA高精度LDO

PW75XX系列是36V输入的超低功耗高精度LDO稳压器,包括PW7530(3V)、PW7533(3.3V)、PW7550(5V)等多个固定输出型号。内置高精度输出运放,输出精度±2%,静态电流仅1.5μA,最大输出电流150mA。特别适合24V母线为MCU、传感器提供稳定副电源的场景。

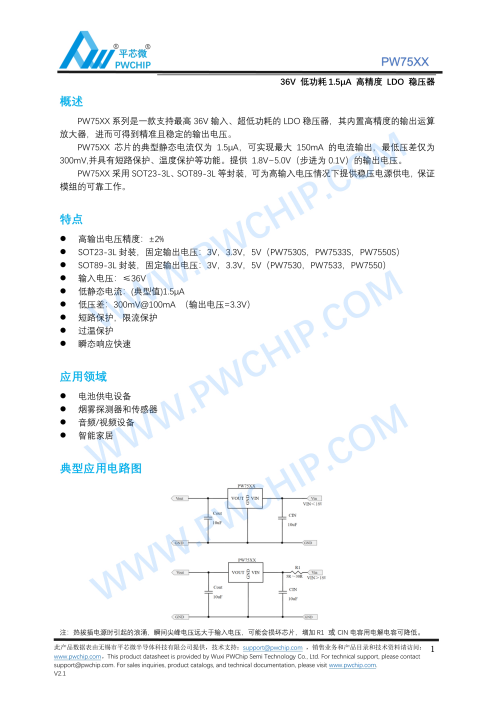

图2:PW75XX规格书首页(含典型应用电路)

PW75XX应用建议:

• 当VIN<18V时:直接连接VIN和芯片VIN引脚,CIN=COUT=10μF

• 当VIN>18V时:VIN和芯片VIN引脚之间串联5Ω~30Ω电阻R1,减少芯片自身发热

• 24V输入需要串联R1(推荐10Ω/0.5W),或在CIN位置改用电解电容防止热拔插浪涌

• 常用型号:PW7533(3.3V输出,MCU供电)、PW7550(5V输出,传感器/继电器驱动)

• 适用场景:电池供电设备、烟雾探测器和传感器、音频/视频设备、智能家居

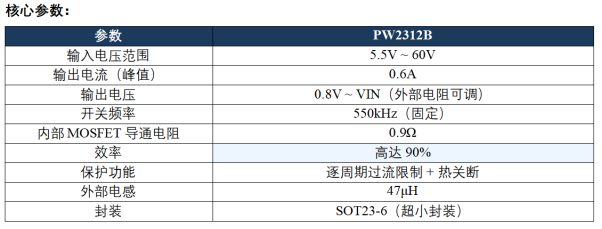

五、PW2312B ------ 60V/0.6A小体积DC-DC降压

PW2312B是内置功率MOSFET的单片式降压型开关模式转换器,输入电压范围5.5V~60V,输出0.6A峰值电流,效率高达90%。550kHz固定开关频率,SOT23-6超小封装,外围元件精简。相比LDO线性方案,PW2312B在24V→5V/3.3V的转换过程中效率高得多,发热明显更小。

图3:PW2312B规格书首页(含典型电路和输出电压对照表)

PW2312B应用建议:

• 输出电压可通过FB反馈电阻R1/R2设定:Vout = 0.8V × (R1/R2 + 1)

• 常用输出配置(R1=100KΩ固定):

  • Vout=1.8V:R2=82.5KΩ
  • Vout=3.3V:R2=32.4KΩ
  • Vout=5.0V:R2=19.1KΩ
  • Vout=12V:R2=7.15KΩ
    • 24V输入应用需选用47~100μF电解电容作为CIN,并配二极管SS28
    • 适用场景:电表、分布式电源系统、电池充电器、线性稳压器前级预调节

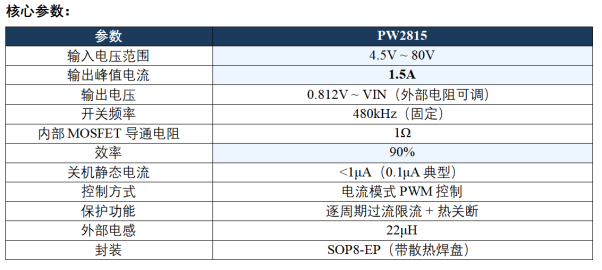

    六、PW2815 ------ 80V/1.5A大电流工业级DC-DC降压
    PW2815是当前系列中输出能力最强的降压转换器,宽输入电压范围4.5V~80V,最大1.5A输出电流。采用电流模式控制,环路稳定,动态响应快。SOP8-EP封装带底部散热焊盘,大电流应用下散热优异。90%高效率使其非常适合24V/48V母线上的3.3V/5V/12V大电流负载供电。

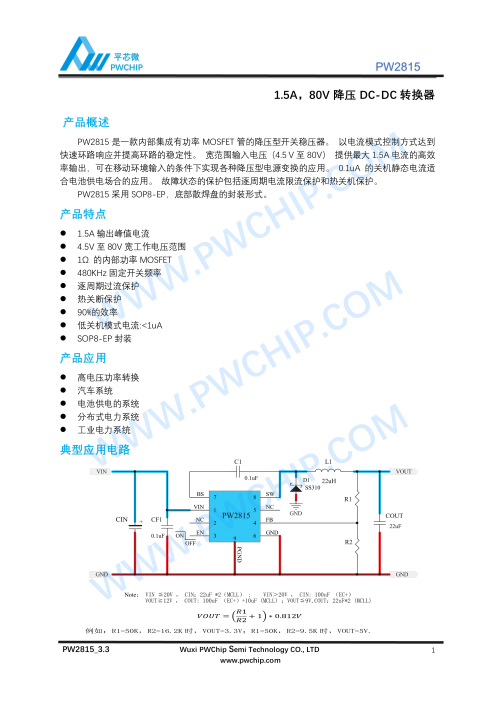

图4:PW2815规格书首页(含典型应用电路和BOM说明)

PW2815应用建议:

• 输出电压计算公式:Vout = 0.812V × (R1/R2 + 1)

• 常用输出电压配置:

  • Vout=3.3V:R1=50KΩ,R2=16.2KΩ
  • Vout=5.0V:R1=50KΩ,R2=9.5KΩ
    • 输入电容选择:
  • VIN≤20V:CIN=22μF×2(MLCC陶瓷)
  • VIN>20V(含24V):CIN=100μF电解电容
    • 输出电容选择:
  • Vout≤9V:COUT=22μF×2 MLCC
  • Vout≥12V:COUT=100μF电解 + 10μF MLCC
    • 续流二极管D1:SS310(3A/100V肖特基)
    • 适用场景:高电压功率转换、汽车系统、电池供电系统、分布式电力系统、工业电力系统

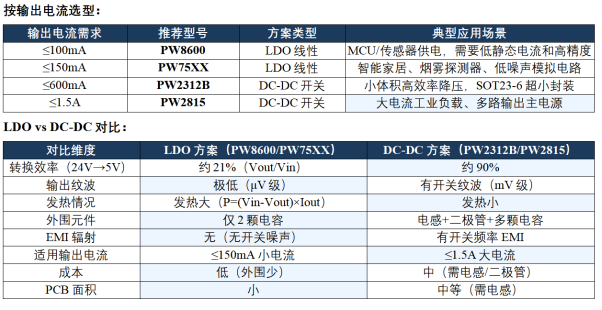

    七、24V输入应用选型指南

    典型24V→5V/3.3V选型建议:
    • MCU + 少量传感器(<50mA)→ PW75XX(PW7533/PW7550),成本最低
    • MCU + 4G模块 + LED(<150mA)→ PW8600 或 PW75XX,如需高压裕度选PW8600
    • 中等负载(100~600mA)→ PW2312B,效率优先
    • 大电流负载(500mA~1.5A)→ PW2815,工业级方案
    • LDO+DC-DC组合方案:PW2815先降压到5V(大电流路径)→ PW75XX/PW8600再稳压到3.3V/1.8V(模拟电路),兼顾效率和纹波
