1.PCI
是一种高速串行计算机扩展总线标准。PCI 是总线的连接方式，PCle是点对点的连接方式。PCle总线使用了高速差分总线，采用端到端的连接方式，因此在每一条PCle链路中只能连接两个设备。因此PCle与PCl总线采用的拓扑结构有所不同。PCI是并行数据传输，PCle是串行数据传输。
2.PCIE概述
PCle总线是连接外部设备的线路。
PCle通道是 PCle 总线的组成部分，PCle总线包含一条或多条PCle通道。一条PCle通道就是X1。PCle卡是一种具有PCle接口的卡，在主板级连接中用作扩展端口。
3.特性
①点对点。PCle使用高速差分总线端到端的方式进行连接，差分信号可以匹配更高的时钟频率，且信号传输时的抗干扰。
②双向（双单工)。"单工"是指物理连接上的单向通信，而"双"是指两个。
③PCle总线最多具有32个通道，当不需要使用全部的数据吞吐量，可以使用部分通道。
④向后兼容之前的PCle版本。
⑤7种规格X1X2X4X8X12X16X32。

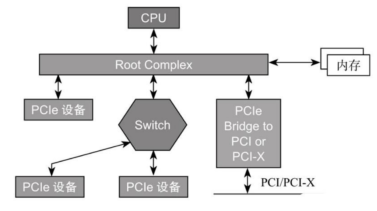

4.PCle拓扑结构
Root Complex:根桥设备，是PCle最重要的一个组成部件；是CPU与总线的直接接口。RootComplex主要负责PCle报文的解析和生成。RC接受来自CPU的IO指令，生成对应的PCle报文，或者接受来自设备的PCleTLP报文，解析数据传输给CPU或者内存。
Switch: PCle 的转接器设备，目的是扩展PCle线。挂载更多的PCle设备，那就需要用到 switch 转接器。扮演了数据包路由的功能。
PCle endponit:PCle终端设备，是 PCle 树形结构的叶子节点。比如网卡，NVME卡，显卡都是 PCleep设备。
Bridge 提供了一个转换接口用来连接其他的总线，如PCl/PCI-X。这样可以允许在 PCle的系统中接入一张旧的PCI设备。
内存很重要，CPU一般直接直连。
5.PCle速度
GT/s: Giga transation per second
通信协议的速率属性，描述的是链路上传输的原始数据（单Lane的峰值带宽）。
Gbps: Giga Bits Per Secondd(千兆位/秒)。描述的是链路上传输的有效数据。GT/s与Gbps之间不存在成比例的换算关系。
PCle总线带宽是按长度计算的，最短的是X1。

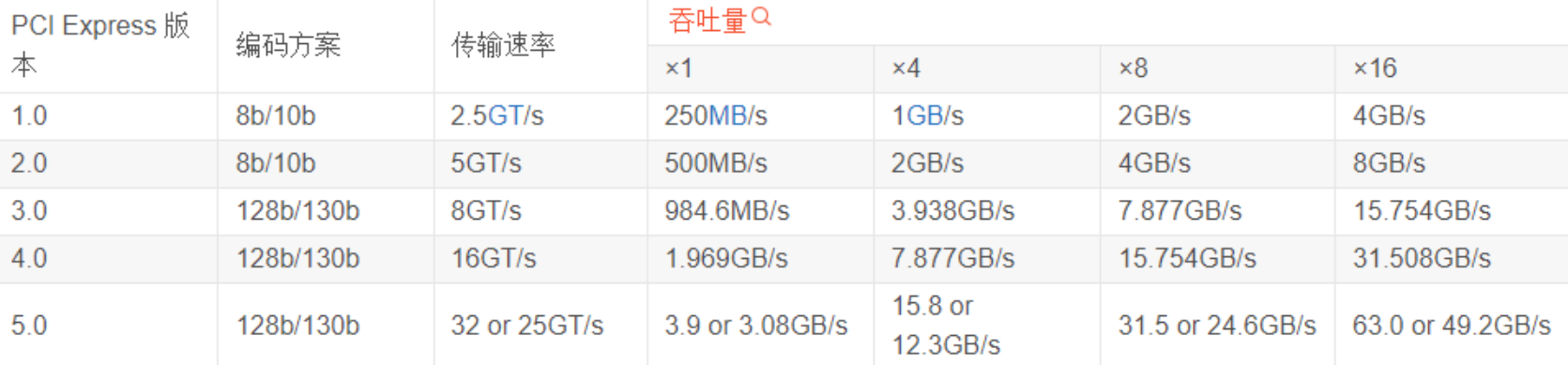

6.编码方式
吞吐量=传输速率*编码方案。
PCle 3.0协议支持 8.0GT/s，即每一条 Lane上支持每秒钟内传输 8G 个 Bit。而PCle 3.0的物理层协议中使用的是128b/130b的编码方案。即每传输128个Bit，需要发送130个Bit。
PCle 3.0协议的每一条Lane支持8*128/130=7.877Gbps=984.6MB/s的速率。
7.接口类型
①金手指GoldFinger（Add-in)。金手指最主要的作用是连接。
②PCle socket插槽。
8.管脚
电源：+12V5个；+.3.3V3个；3.3VAUX1个。
根据功耗的不同，三种电压的供电能力不同，PCle卡可以分为以下几种：10W，25W，75W，直接通过金手指提供；
+12V主要给PCle设备（如显卡）提供更大的供电能力。
Vcc 3.3V为主电源，PCle设备使用的主要逻辑模块均使用VCC供电。
电源管理相关的逻辑和寄存器使用Vaux供电。
PRSNT1#和PRSNT2#信号
PCle设备的热插拔。Add-in 卡中，PRSNT1#和 PRSNT2#信号直接相连。处理器主板，PRSNT1#信号接地，而PRSNT2#信号通过上拉电阻接为高。
原理：当Add-In卡插入时主板的PRSNT2#信号将与PRSNT1#信号通过Add-In卡连通，此时PRSNT2#信号为低。处理器主板的热插拔控制逻辑将捕获这个"低电平"，得知Add-In卡已经插入。PRSNT1#和PRSNT2#信号使用的金手指长度是其他信号的一半。
PERST#信号全局复位信号，由处理器系统提供。TRST#测试复位/TRST。
REFCLK+和REFCLK-信号100Mhz的时钟，给PCle提供时钟。0.3-0.45V左右，PCle的差分时钟的电压。
WAKE#当 PCle设备进入休眠状态，该信号向处理器系统提交唤醒请求，使处理器系统重新为该PCle设备提供主电源。WAKE#信号是可选的。使用辅助电源Vaux供电。
SMCLK 和SMDAT信号与x86处理器的SMBus相关。PCle设备与处理器系统进行交互。可选。JTAG 信号由TCK、TDI、TDO和TMS信号组成。可选。
CLKREQ#信号是一个open-drain 管脚，用于关闭参考时钟。请求运行时钟。
9.电路布局
1.注意：金手指的槽和金手指这两个原理图是不一样的！
金手指（B对应的是RX）（A对应的是TX)PRSNT1、PRSNT2、PRSNT3等等，需要加---个0欧姆的电阻串在一起。
插槽（B对应的是TX）（A对应的是RX）插槽的PRSNT1接地，PRSNT2、PRSNT3及其他接fpga
2.PCle总线采用交流耦合的方式进行传输，耦合电容一般靠近 TX发送端放置。PCle1.0/ PCle2.0 100nF。
3.PCle接口的收发信号直接跟FPGA BANK115，BANK116的GTX收发器相连接。
