如何实现EtherNet/IP和DeviceNet的连接互通？很多朋友对此感到困惑，在此，作者为大家统一作出解答。耐达讯自动化推出的NY-E-DEM这款设备可以轻而易举地化解这一难题。接下来，作者将为各位详尽讲解该设备的功能、参数以及配置方法。
一、设备主要功能
耐达讯自动化NY-E-DEM是自主研发的一款EtherNet/IP转DeviceNet协议转换网关。该产品主要功能是连接DeviceNet总线和EtherNet/IP网络。
这款网关连接到EtherNet/IP总线中作为从站使用，连接到DeviceNet总线中作为主站使用。它并非简单的信号转发器，而是深度的协议解译与数据重构中枢，通过内置的数据映射引擎与自适应通信算法，实现双向闭环控制。

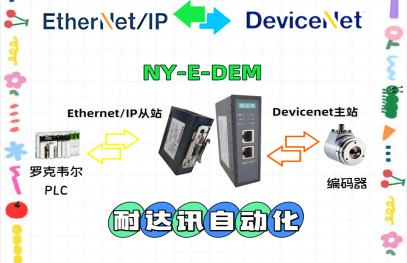

二、典型应用拓扑图
三、设备技术指标
ETHERNET/IP 技术参数
网关作为 ETHERNET/IP 网络的从站，可以无缝连接 AB（罗克韦尔）、欧姆龙等主流品牌的 PLC 或上层 SCADA 系统。
支持 ODVA 标准 EtherNet/IP 通信协议，实现高速工业以太网对接。
DEVICENET 技术参数
DeviceNet 接口作为主站（扫描器），负责主动扫描和控制 DeviceNet 总线上的从站设备。
支持 125K、250K、500K 波特率，具备出色的工业级抗干扰与宽温运行能力。
支持海量底层传感器与执行器的双向透明转换。

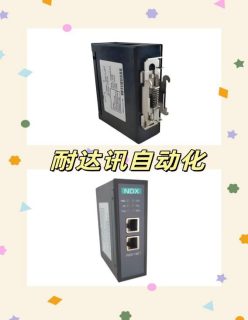

- 产品图
五、端子说明
3PIN 端子 L+：电源 24V
3PIN 端子 M：电源 0V
3PIN 端子 PE：保护地
网口 P1 和 P2：ETHERNET/IP 接口
5PIN端子 0V：供电电源0V
5PIN端子 L：CAN总线L信号线
5PIN端子 PE：屏蔽地
5PIN端子 H：CAN总线H信号线
5PIN端子 24V：供电电源24V
六、配置方法（以罗克韦尔PLC为例）
1. 配置网关的DeviceNet参数
打开耐达讯专用可视化配置软件，将配置过程简化为"导入EDS文件"、"配置DeviceNet从站"、"自动生成数据映射"三个步骤。无需深入了解协议细节，即可在短时间内完成部署。
2. 配置EtherNet/IP从站
在罗克韦尔 Studio 5000 软件中，导入网关对应的 EDS 文件并配置 Generic Ethernet Module，设定 Input/Output Assembly 实例及 RPI 时间。在 EtherNet/IP 侧，网关作为从站设备无缝接入 PLC 控制系统。
3. 在线监视数据
完成硬件接线与软件配置后，PLC 即可通过读写网关的映射寄存器区，间接操作 DeviceNet 数据。工程师可通过浏览器访问网关内置的 Web Server 功能，实时监控链路负载、错误计数器及拓扑结构，极大降低故障排查时间。
