在现代移动应用中，数据可视化（Data Visualization）是向用户传递长期价值的最有效手段。对于一款聚焦于自我觉察与情绪追踪的产品而言，能够在一块极其有限的手机屏幕上，直观地展现用户一整年（365 天）的情绪起伏，是一项极具视觉震撼力的功能。GitHub 的贡献图（Contribution Graph）正是这种"状态热力图（Heatmap）"的经典范式。
然而，从工程实现的角度来看，在移动端原生框架中渲染高密度热力图是一项充满挑战的任务。在 HarmonyOS 的 ArkUI 声明式框架下，如果我们直接在页面上生成近 400 个包含复杂状态绑定的节点，极易引发主线程阻塞、内存飙升以及滑动掉帧。
《轻心记 (MoodLite)》在架构设计中，坚决摒弃了采用 Webview 嵌套 ECharts 等第三方 JS 图表库的妥协方案，而是选择利用纯 ArkTS 与系统原生的 Grid 组件，硬核构建了一套兼具极致性能与丝滑交互的原生热力图渲染引擎。
本文将作为一份深度的图形渲染工程图纸，全面解构如何在 ArkUI 环境下，通过数据预处理降维、Grid 布局网格算法以及底层渲染管线的优化，打造一个真正工业级的高密度状态热力图组件。
一、技术选型与渲染边界的博弈
在着手编写第一行代码之前，架构师必须在 ArkUI 提供的多种图形渲染能力之间做出抉择。
1.1 Canvas API vs. 声明式 Grid 布局
要在屏幕上画出 365 个彩色方块，我们通常有两种思路：
- Canvas 绘制（命令式） ：利用
@ohos.graphics.drawing或Canvas组件，在单次 Draw Call 中遍历数组，直接向画布上填充像素矩阵。 - ArkUI Grid 组件（声明式） ：利用
Grid容器，配合ForEach或LazyForEach，将每一个天数渲染为一个独立的GridItem节点。
为什么选择 Grid 组件？
Canvas 的性能确实无可匹敌，它只占用一个图层，几乎不消耗组件树内存。但 Canvas 的致命弱点在于交互的黑盒化 与状态的断裂 。
热力图在产品设计上绝不仅仅是一张静态图片，用户需要点击某一个方块，查看那一天的具体日记；系统需要根据当前的深浅模式动态改变方块的明暗度。如果使用 Canvas，开发者必须自己去捕获屏幕触摸坐标，并手写极其复杂的数学碰撞检测算法来计算用户究竟点中了哪一天。
ArkUI 的 Grid 组件虽然会在内存中生成数百个虚拟 DOM 节点，但只要我们剥离掉冗余的 @State 绑定，并优化数据结构，现代设备的内存完全足以支撑 400 个轻量级节点的渲染。选择 Grid，意味着我们能够完美继承 ArkUI 的点击事件（.onClick）、弹出气泡（Popup）以及无缝的声明式状态更新能力。
二、渲染引擎的前置防线：数据降维与预处理引擎
在声明式 UI 中，最忌讳的做法就是让 UI 线程去处理复杂的业务逻辑。如果我们在 Grid 组件的 build() 闭包中去计算某一年有多少天、第一天是星期几、哪一天是空数据，这种 O(n)O(n)O(n) 级别的日期密集运算将直接导致页面切换时的卡顿白屏。
因此，我们构建了一个独立于 UI 树的视图模型（ViewModel）------ HeatmapEngine。它的唯一使命，就是将复杂的时间戳与情绪数据，碾压成一个 UI 组件可以无脑遍历的一维数组。
2.1 定义原子级渲染节点：HeatmapNode
为了彻底切断 UI 与底层复杂数据库实体的耦合，我们定义了一个极度纯粹的渲染节点 DTO（数据传输对象）：
typescript
/**
* 专为 Grid 渲染设计的热力图原子节点
*/
export interface HeatmapNode {
/** 唯一标识符，格式 YYYY-MM-DD，作为 ForEach 的绝对 Key */
dateStr: string;
/**
* 颜色映射层级 (0-4)
* 0: 无数据 (空白灰色)
* 1: 极度负面 (深蓝色)
* 2: 轻微负面 (浅蓝色)
* 3: 轻微正面 (浅粉色)
* 4: 极度正面 (深粉色)
*/
level: number;
/** 是否为前置/后置的日期占位符（用于对齐星期轴） */
isPlaceholder: boolean;
/** 当日的具体日记 ID 列表（用于点击后拉起面板） */
recordIds: string[];
}请注意，这里的数据结构中并没有直接存储 Color 对象或 Hex 字符串。level 是一个纯粹的数学抽象。这种设计保证了数据引擎与系统主题的绝对解耦。具体的色值将在 UI 渲染的最后一刻，通过 ThemeManager 进行映射注入。
2.2 日历矩阵算法：对齐星期的空间占位
一年 365 天，并不意味着我们只需要向数组里推入 365 个对象。
标准的 GitHub 热力图通常是由 7 行（代表周日到周六）和 53 列组成的网格矩阵。某一年的 1 月 1 日并不总是星期日。为了让 1 月 1 日准确地落在网格对应的星期几上，我们必须在数组的前端插入"占位符（Placeholder）"。

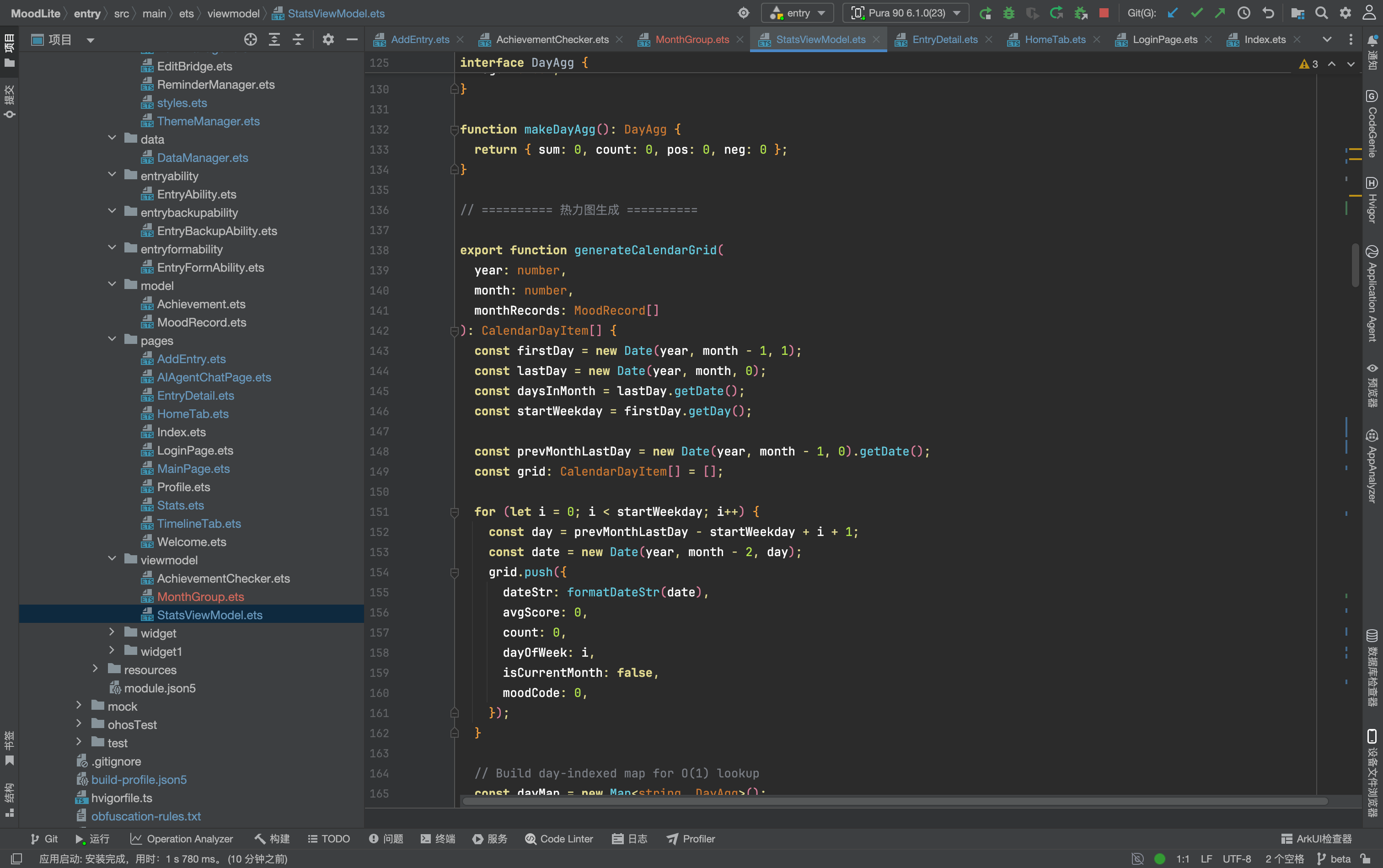

在 HeatmapEngine.ets 中，矩阵对齐算法如下：
typescript
export function generateYearlyHeatmap(year: number, rawRecords: MoodRecord[]): HeatmapNode[] {
const nodes: HeatmapNode[] = [];
// 1. 获取该年 1 月 1 日是星期几 (0-6, 0代表星期日)
const firstDayOfYear = new Date(year, 0, 1).getDay();
// 2. 插入前端占位符，将网格的起点对齐到正确的星期坐标
for (let i = 0; i < firstDayOfYear; i++) {
nodes.push({
dateStr: `placeholder_start_${i}`,
level: 0,
isPlaceholder: true,
recordIds: []
});
}
// 3. 构建 O(1) 查找的哈希表，避免 O(n^2) 的双重循环
const recordsMap = new Map<string, MoodRecord[]>();
for (const r of rawRecords) {
if (!recordsMap.has(r.dateStr)) recordsMap.set(r.dateStr, []);
recordsMap.get(r.dateStr)!.push(r);
}
// 4. 填充 365 或 366 天的实体数据
const daysInYear = (year % 4 === 0 && year % 100 !== 0) || (year % 400 === 0) ? 366 : 365;
const startMs = new Date(year, 0, 1).getTime();
for (let d = 0; d < daysInYear; d++) {
const currentDate = new Date(startMs + d * 24 * 60 * 60 * 1000);
const y = currentDate.getFullYear();
const m = String(currentDate.getMonth() + 1).padStart(2, '0');
const day = String(currentDate.getDate()).padStart(2, '0');
const dateStr = `${y}-${m}-${day}`;
const dayRecords = recordsMap.get(dateStr) || [];
let level = 0;
// 情绪强度聚类算法
if (dayRecords.length > 0) {
const avgScore = dayRecords.reduce((sum, r) => sum + r.score, 0) / dayRecords.length;
level = calculateLevel(avgScore); // 转换为 1-4 的层级
}
nodes.push({ dateStr, level, isPlaceholder: false, recordIds: dayRecords.map(r => r.id) });
}
// 5. 插入后端占位符，补齐最后的列，使总数成为 7 的倍数
const remainder = nodes.length % 7;
if (remainder !== 0) {
const padEnd = 7 - remainder;
for (let i = 0; i < padEnd; i++) {
nodes.push({
dateStr: `placeholder_end_${i}`,
level: 0,
isPlaceholder: true,
recordIds: []
});
}
}
return nodes;
}这段算法在后台线程（或在页面组件 aboutToAppear 生命周期前）执行完毕。无论底层的日记数据有多么庞大杂乱，输出给 ArkUI 的，永远是一个严格被 7 整除、长度固定在 371 或 378、且已经计算好情绪等级的一维稳定数组。
三、构建 ArkUI Grid 渲染管线
数据清洗完毕，我们迎来了真正的战场：UI 渲染树的构建。
在 YearlyHeatmap.ets 组件中，我们需要配置 Grid 容器，让这一维数组在屏幕上以横向滚动的 53 列、7 行的二维矩阵呈现。
3.1 Grid 容器的核心轴线配置
ArkUI 的 Grid 组件极其强大，它的布局形态完全由 rowsTemplate 和 columnsTemplate 两个字符串指令决定。
对于年度热力图，我们的垂直方向（行）永远是 7 行（周日到周六），但水平方向（列）由于总计 50 多个周，在手机竖屏下是放不下的，必须支持横向滚动。
因此，我们的 Grid 架构指令如下：
typescript
// components/YearlyHeatmap.ets
import { HeatmapNode } from '../viewmodel/HeatmapEngine';
@Component
export struct YearlyHeatmap {
// 接收外部传入的已经处理完毕的、纯净的节点数组
@Prop heatmapNodes: HeatmapNode[] = [];
// 单元格的基础尺寸设计令牌
private CELL_SIZE: number = 12;
private CELL_GAP: number = 4;
build() {
Scroll() { // 提供外层滚动容器，应对极端情况下的滑动计算
Grid() {
ForEach(this.heatmapNodes, (node: HeatmapNode) => {
GridItem() {
// 每一个网格单元的渲染
this.buildHeatmapCell(node)
}
}, (node: HeatmapNode) => node.dateStr) // 【关键性能点】：强制使用日期字符串作为唯一 Key
}
// 【核心布局约束】：强制均分 7 行。
// 注意：这里故意不设置 columnsTemplate，ArkUI 会自动将多余的元素向右排列出新的列
.rowsTemplate('1fr 1fr 1fr 1fr 1fr 1fr 1fr')
.rowsGap(this.CELL_GAP)
.columnsGap(this.CELL_GAP)
// 严格锁定高度：(格子大小 * 7) + (间距 * 6)
.height(this.CELL_SIZE * 7 + this.CELL_GAP * 6)
// 允许 Grid 内部进行横向滑动
.layoutDirection(GridDirection.Column)
}
.scrollable(ScrollDirection.Horizontal)
.scrollBar(BarState.Off)
.width('100%')
}
}解析：布局方向的反转魔术
在上述代码中，.layoutDirection(GridDirection.Column) 是一项违反直觉但至关重要的设置。
默认情况下，数组元素在 Grid 中是"从左到右，填满一行再换下一行"。但热力图的时间轴是：某一周的 7 天（垂直的一列）填满后，再去填下一周的列。设置 GridDirection.Column 完美实现了这一数据流向的反转，使得 nodes 数组中的一维顺序能够自然地折叠出正确的日历排版。
3.2 GridItem 单元格的原子渲染与动态着色
接下来，我们聚焦单个 buildHeatmapCell 的绘制。此时，之前抽象出来的 level 字段将发挥巨大作用。
typescript
@Builder
buildHeatmapCell(node: HeatmapNode) {
ContainerSpan()
.width(this.CELL_SIZE)
.height(this.CELL_SIZE)
.borderRadius(3) // 极其克制的小圆角，维持矩阵的锋利感
// 动态色彩分配引擎
.backgroundColor(this.getCellColor(node.level, node.isPlaceholder))
// 按压反馈动画
.stateStyles({
pressed: { .scale({ x: 0.85, y: 0.85 }).opacity(0.8) },
normal: { .scale({ x: 1.0, y: 1.0 }).opacity(1.0) }
})
.animation({ duration: 150, curve: Curve.FastOutSlowIn })
.onClick(() => {
if (!node.isPlaceholder && node.recordIds.length > 0) {
// 向上派发点击事件，携带当日的数据 ID 进行页面级路由或弹窗
this.onDayClick(node.recordIds);
}
})
}色彩映射层 (getCellColor)：
为了适配系统级的深色模式自适应（Dark Mode），单元格颜色不能是写死的常量。它必须通过系统状态感知函数动态获取：
typescript
@StorageProp('isDarkMode') isDarkMode: boolean = false;
getCellColor(level: number, isPlaceholder: boolean): string | Resource {
if (isPlaceholder) {
// 占位符必须是透明的，在物理空间上消失
return 'rgba(0,0,0,0)';
}
if (level === 0) {
// 无数据时的底色：深色模式使用深灰，浅色模式使用浅灰
return this.isDarkMode ? '#1F2937' : '#E5E7EB';
}
// 基于情绪等级，映射至品牌调色板。层级越高，颜色的饱和度与明度越强
const palettes = this.isDarkMode ? [
'#1F2937', '#1E3A8A', '#3B82F6', '#F472B6', '#BE185D'
] : [
'#E5E7EB', '#DBEAFE', '#60A5FA', '#FBCFE8', '#DB2777'
];
return palettes[level];
}由于我们在一开始的 HeatmapNode 中仅保留了 level 整数，这种设计彻底隔绝了内存中大量存留字符串对象的问题。同时，借助 ArkUI 响应式状态 @StorageProp，当用户切换手机的主题模式时，这 365 个格子会在毫秒级内全部瞬间重绘，平滑地切换至对应的暗色系涂装，中间不存在任何性能断层。
四、渲染性能的终极防御策略 (Defense-in-Depth)
在单页面呈现近 400 个 DOM 节点，尽管我们已经做了数据降维，但在极端的低端鸿蒙设备上，依然可能面临内存压力。为了实现 120Hz 的稳健帧率，工程管线中布置了最后几道性能防线。
4.1 绝对稳定的 Diff Key
声明式列表渲染中，最大的性能黑洞就是框架无法准确比对旧节点与新节点，导致进行"全量销毁重建"。
在 ForEach 的第三个参数中，我们严格指定了 (node: HeatmapNode) => node.dateStr。因为在应用的一生中，"日期"是一个绝对不可变的自然常量。只要 dateStr 保持一致，无论某个格子的颜色从浅粉变成了深粉（用户补签了日记），ArkUI 底层的 C++ 渲染引擎都只会去做局部属性的 Diff 和 Update，绝对不会去销毁 GridItem 本身。
4.2 拦截事件冒泡与空操作
并不是 365 天都有日记数据。对于那些空白的日子（level === 0）以及为了对齐排版而生成的占位符（isPlaceholder === true），我们需要极力压榨它们的运行时开销。
- 对于占位符，其背景色为透明，在底层的绘制指令（Draw Call）阶段会被系统直接剔除，没有任何像素填充的开销。
- 内部的
.onClick()事件闭包中，进行了严格的前置校验。空节点的点击事件会被瞬间return，不会触发任何业务状态的变更与路由查询，防止了"幽灵点击"导致的不必要内存分配。
五、在视觉深水区的微小精进：玻璃拟态的融入
如果热力图仅仅是这些干瘪的方块，那么它与其他普通的 App 没有任何区别。作为一份高标准的视觉设计蓝图，它必须完美融入 MoodLite 的"玻璃拟态"系统之中。
在实际的装配中，这块高密度的 Grid 画布会被包裹在我们之前打造的 GlassCard 容器之中：
typescript
import { GlassCard } from '../common/components/GlassCard';
// 在页面级别的组装
GlassCard({ cardPadding: 24 }) {
Column({ space: 16 }) {
// 头部信息
Text('年度情绪光谱')
.fontSize(20)
.fontWeight(FontWeight.Bold)
// 核心热力图组件
YearlyHeatmap({ heatmapNodes: this.precalculatedData })
// 图例说明组件
HeatmapLegend()
}
}由于热力图本身被置于高斯模糊与暗场阴影的底座之上，那些五彩斑斓的粉色与蓝色方块，就像是镶嵌在一块水晶玻璃底板上的像素霓虹灯。底层半透明的环境光穿透玻璃，映衬着上面代表用户这一整年悲欢离合的 365 个色彩坐标。
结语：复杂性的抽离与收敛
在高密度数据可视化的场景下，技术的优劣不再取决于你是否使用了多么酷炫的三维引擎，而在于你是否能够克制地控制数据在各个层级之间的流转状态。
通过对 MoodLite 热力图组件的源码级解剖，我们可以清晰地看到一条经典的软件工程防线：利用纯 TypeScript 的算法引擎接管沉重的日期历法计算，抽离出纯净的视图层模型（DTO）；接着利用 ArkUI 强大的 Grid 布局矩阵实现反转编排；最后依靠坚固的 Key 绑定与状态注入，完成高效的像素级更新。
这套严丝合缝的渲染管线不仅完美解决了几百个复杂节点同时上屏的性能灾难，更在极度克制的代码结构中，赋予了数据生命力。当用户的每一次滑动能够牵引出如丝绸般顺滑的满屏色彩时，那些原本隐匿在代码深处的架构思考与性能权衡，便在这一刻转化为最顶级的交互艺术。
