NE555 定时器应用——声光控制/延时开关电路

基于 NE555 的声光控延时开关电路设计与原理分析

本电路设计是一款经典的声光控制/延时开关电路。它通过驻极体麦克风检测环境声音信号，并结合光敏电阻识别环境光线强度，利用时基集成芯片 NE555 实现单稳态延时输出。该电路广泛应用于楼道声控灯、自动照明系统、防盗报警以及智能家居感应控制等场景。

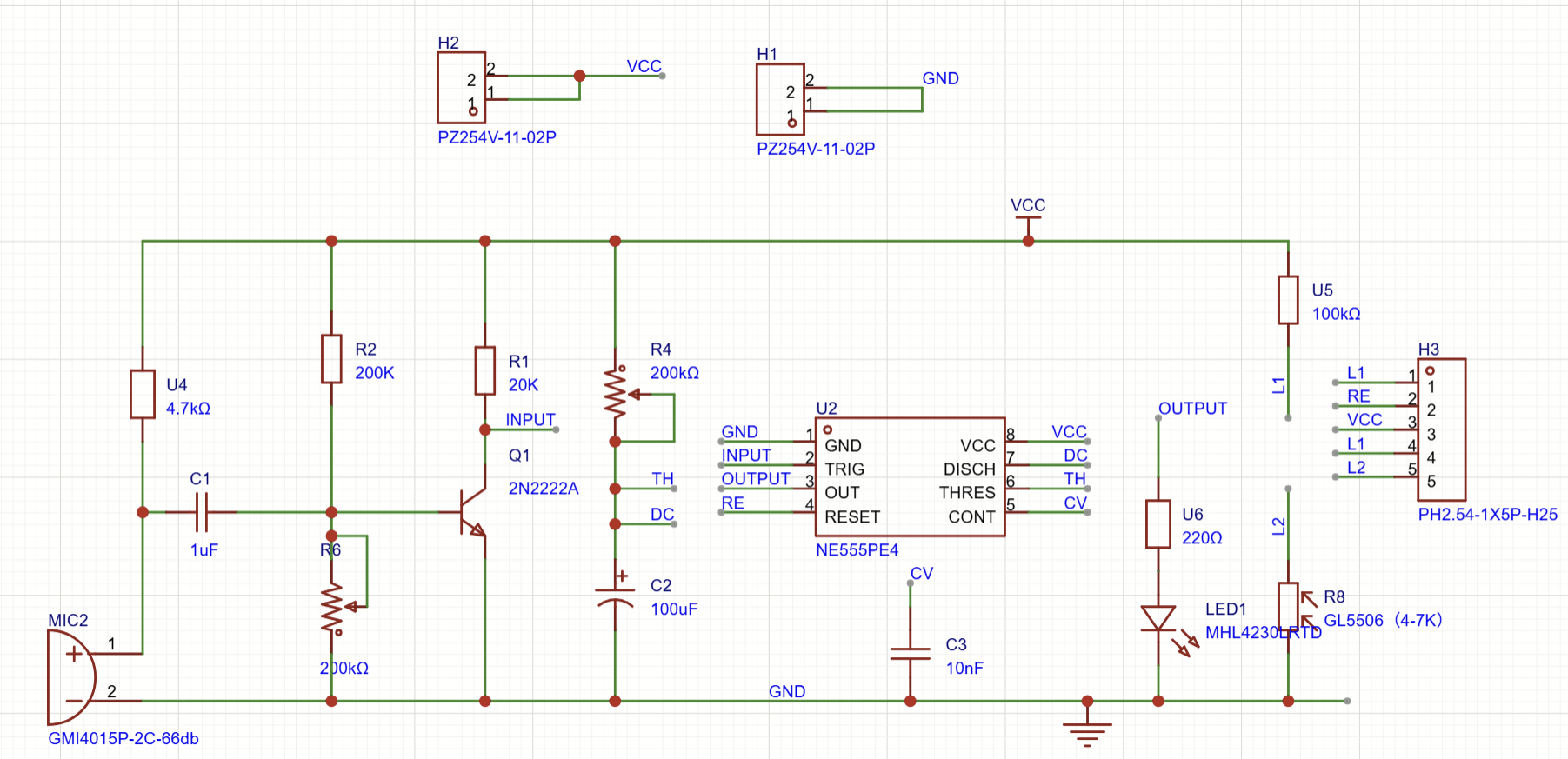

图中调节滑动变阻器R6约为27K，调节三极管的静态工作点，使得静态时其基极电压约为0.6V，

理论计算：三极管（Q1）基极的分压公式：Vb=VCC×R6R2+R6Vb=VCC×R2+R6R6

代入数值：5V×27k200k+27k≈0.595V5V×200k+27k27k≈0.595V（四舍五入刚好 0.6V）。

实际效果：2N2222A 和 S8050 都是硅NPN三极管，它们的开启导通电压（VbeVbe）刚好就是 0.6V~0.7V。调在 0.6V 时，三极管刚好处于"微导通临界放大区"。

好处：此时三极管灵敏度极高，只要麦克风捕捉到微小的声音（像说话、拍手），叠加在 0.6V 上的交流信号就能轻易被放大，去触发后面的 NE555。如果基极电压低于 0.6V，只能吹气才亮；如果高于 0.7V 完全导通，灯会一直常亮。

若没有2N222A三极管，用S8050代替也可

实际应用中可在三极管C极（集电极）和NE555芯片2脚（TRIG）各引出一条标签线分别连接一个2*P排针的引脚（此后可通过跳线帽把声音信号采集与放大模块接入入模块，也可单独使得NE555芯片2脚（TRIG）为高低电平来检测NE555的核心电路是否正常（后续也可接入其它控制模块））

一、电路核心模块与结构分析

整个电路可以划分为四个核心功能模块：声音采集与放大、环境光检测、NE555 定时核心以及电源/输出接口。

1. 声音信号采集与放大模块

核心元件 ：驻极体麦克风 MIC2 (GMI4015P-2C-66db)、三极管 Q1 (2N2222A)、电容 C1 (1μF1\mu\text{F}1μF)、可调电阻 R6 (200 kΩ200\text{ k}\Omega200 kΩ)。
工作原理：
电阻 U4 (4.7 kΩ4.7\text{ k}\Omega4.7 kΩ) 动作为麦克风提供必要的直流偏置电压。
当外界有声音（如脚步声、掌声）时，麦克风将声波转化为微弱的交流电信号。
该信号通过电容 C1 隔直耦合，滤除直流成分后送到可调电阻 R6。
R6 的作用是调节三极管的静态工作点， ：通过改变其阻值，改变三极管的静态工作点，进而可以调节声控灵敏度，控制进入三极管 Q1 基极的信号大小。
信号经 Q1（2N2222A）放大后，在其集电极 INPUT 节点产生一个负走向的电压跳变。

2. 光控电路模块（环境光检测）

核心元件 ：精密电阻 U5 (100 kΩ100\text{ k}\Omega100 kΩ)、光敏电阻 R8 (GL5506)、排针接口 H3。
工作原理：
电阻 U5 与光敏电阻 R8 组成了一个典型的串联分压网络。
白天（光线充足） ：光敏电阻 R8 的阻值急剧下降（通常降至几百欧姆到几千欧姆），导致相关控制节点被拉至低电平。此时，即使有声音触发，电路也会被锁定或抑制，从而实现"白天不工作"的节能目的。
夜晚（环境黑暗） ：光敏电阻 R8 的阻值变得极大（可达0.5兆欧），分压点电压升高，光控锁定解除，声控通道恢复工作。

3. NE555 延时核心模块

核心元件 ：时基集成芯片 U2 (NE555PE4)、定时电容 C2 (100μF100\mu\text{F}100μF)、可调电阻 R4 (200 kΩ200\text{ k}\Omega200 kΩ)。
工作原理 ：该部分是标准的 NE555 单稳态触发器（Monostable Multivibrator） 结构。

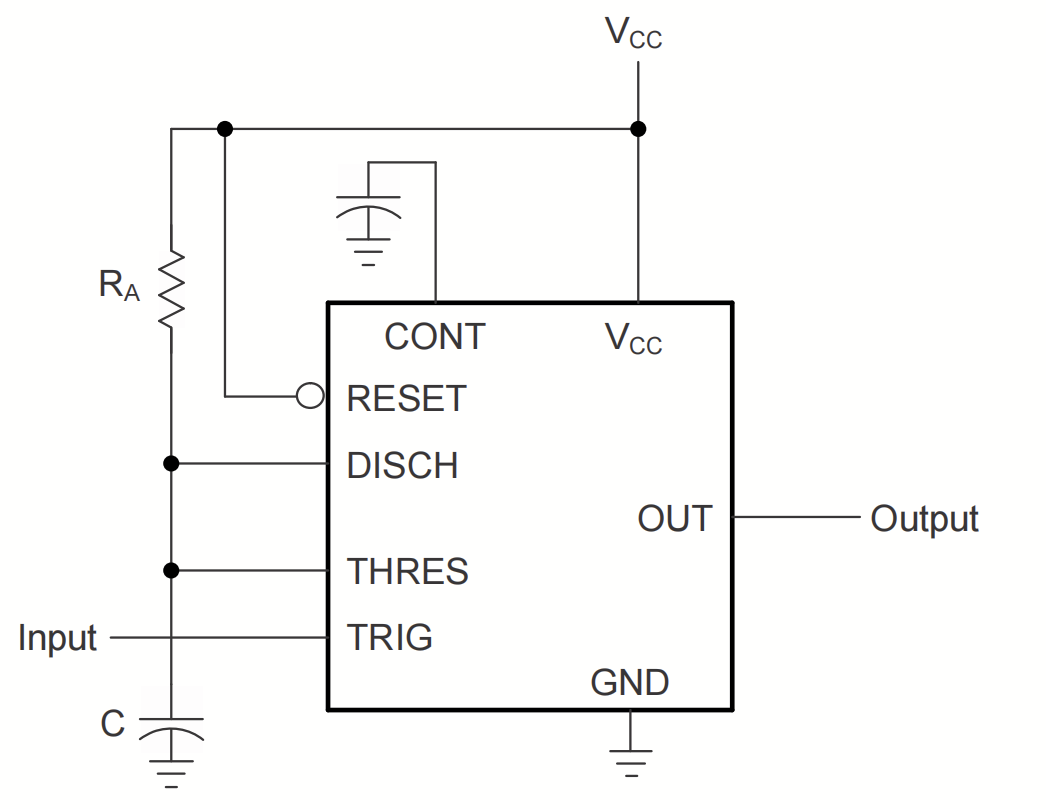

对于单稳态工作模式，下图展示了如何连接这些计时器中的任何一个。如果输出为低电平，向触发器 (TRIG) 施加负脉冲可设置触发器（Q 变为低电平），将输出驱动为高电平，并关闭 Q1。然后，电容器 C 通过 RA 充电，直到电容器上的电压达到阈值 (THRES) 输入的阈值电压。如果 TRIG 恢复至高电平，则阈值比较器的输出会重置触发器（Q 变为高电平），将输出驱动为低电平，并通过 Q1 对电容器 C 进行放电。

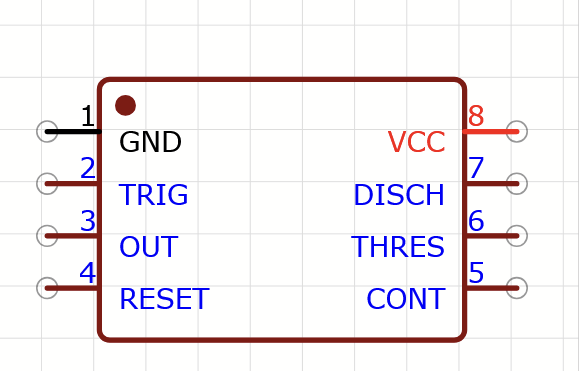

静态时 ：Q1 截止，NE555 的 2 脚（TRIG，低电平触发端）通过上拉电阻保持高电平。芯片的 3 脚（OUT）输出低电平，内部放电管导通，电容 C2 被放电至接近 0V（6 脚 THRES 为低电平）。
触发时 ：当夜晚有声音时，Q1 饱和导通，将 2 脚 TRIG 瞬间拉低至 13VCC\frac{1}{3}V_{CC}31VCC 以下。NE555 内部翻转，3 脚 OUT 立即跳变为高电平，同时内部放电管截止。
延时阶段 ：电源 VCCV_{CC}VCC 开始通过可调电阻 R4 向电容 C2 充电。电容两端的电压（连接到 6 脚 THRES）按照指数规律上升。
复位阶段 ：当 C2 上的电压上升到 23VCC\frac{2}{3}V_{CC}32VCC 时，NE555 内部比较器动作，芯片复位。3 脚 OUT 重新变为低电平，同时内部放电管导通，迅速将 C2 中的电荷放掉，电路回到初始状态。
延时公式 ：延时持续时间基本符合公式 T≈1.1×R4×C2T \approx 1.1 \times R_4 \times C_2T≈1.1×R4×C2。调节 R4 的阻值即可改变延时长短。

4. 电源、滤波与输出模块

H2 和 H1 分别是电源正极（VCCV_{CC}VCC）和地（GNDGNDGND）的接线端子。
电容 C3 (10 nF10\text{ nF}10 nF) 连接在 5 脚（CONT，控制电压端）与地之间，用于旁路掉高频噪声，防止外界干扰影响定时精度。
在输出端，OUTPUT 连接了一个限流电阻 U6 (220 Ω220\text{ }\Omega220 Ω) 和一个发光二极管 LED1，用于直观地指示当前电路的输出状态。

二、整体工作流程总结

我们可以用以下四个阶段来概括电路的动态工作过程：

待机状态（无声/白天）

环境安静或光线充足 →\rightarrow→ NE555 的 2 脚维持高电平 →\rightarrow→ 3 脚输出低电平 →\rightarrow→ LED1 熄灭。

触发条件满足（有声+夜晚）

声音信号被 MIC2 捕获 →\rightarrow→ Q1 导通 →\rightarrow→ 2 脚电压 <13VCC< \frac{1}{3}V_{CC}<31VCC →\rightarrow→ NE555 触发。

输出与延时保持

3 脚输出高电平 →\rightarrow→ LED1 点亮（外部设备如继电器吸合） →\rightarrow→ 此时电源通过 R4 异步向 C2 充电。

自动复位

C2 电压到达 23VCC\frac{2}{3}V_{CC}32VCC →\rightarrow→ 6 脚检测到高电平 →\rightarrow→ NE555 复位 →\rightarrow→ 3 脚变回低电平，灯灭，等待下一次触发。

三、电路技术特点

双重参数可调：

调节 R6（200k 变阻器）：可以改变声控的敏感度（如防止小噪音误触发）。
调节 R4（200k 变阻器）：可以在较大范围内自由调节灯光点亮后的延时时间（几秒到数十秒）。

外围扩展性强：

电路预留了 5 针排针接口 H3（引出了电源、光控信号、复位等关键节点），方便用户通过跳线帽选择是否引入光控部分电路或者配合外部单片机、继电器驱动板进行二次开发。

性能稳定可靠：

基于工业级标准的集成时基芯片 NE555，抗干扰性能出色，外围电路结构精简且成熟。

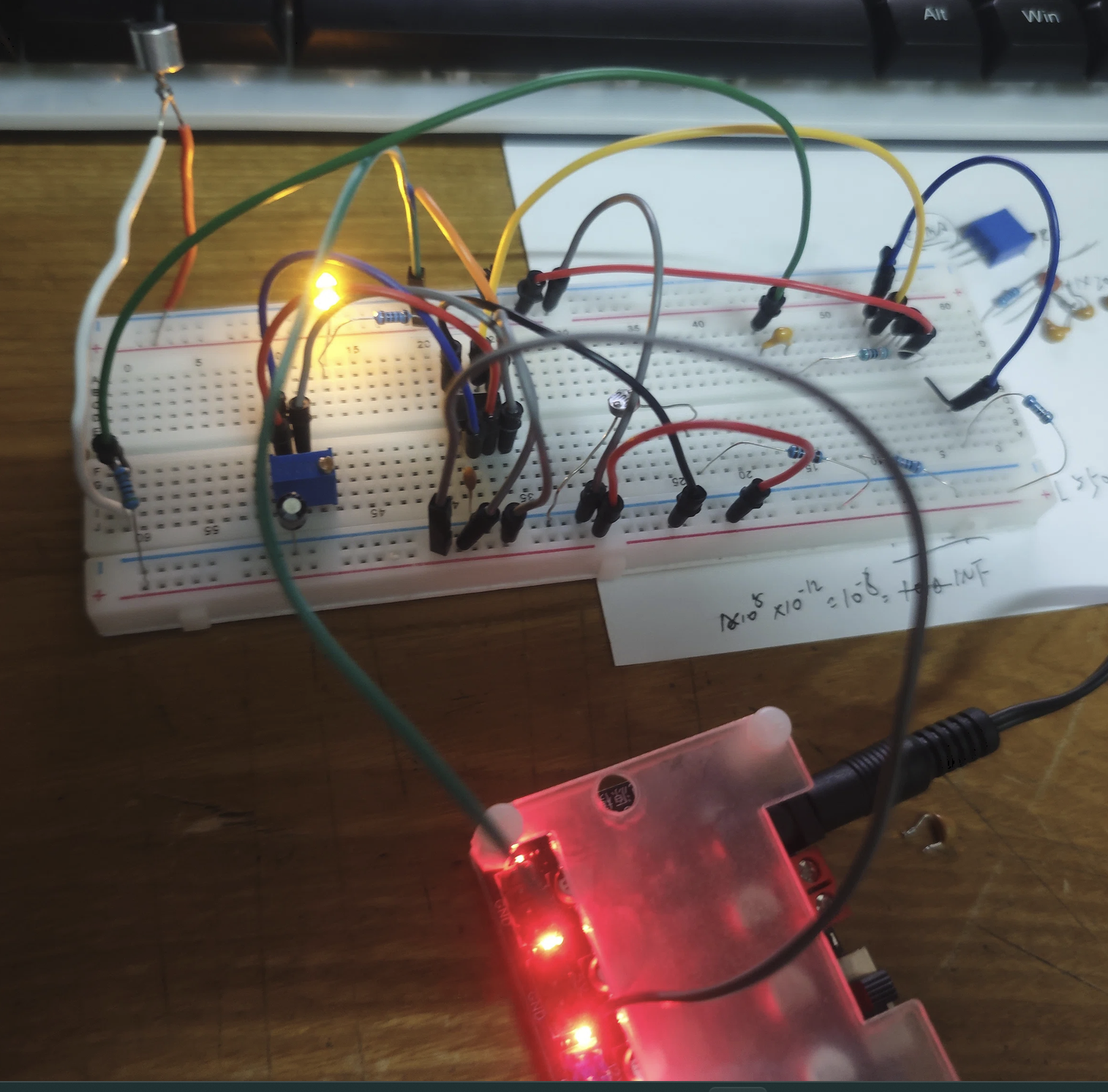

面包板实物效果

在面包板上操作时，首先使4脚为高电平，随后直接使NE555芯片2脚为高电平（LED灯熄灭），低电平（LED亮），可以检测NE555核心电路是否正常；测试正常后再加上声音信号采集与放大模块和光控部分。

附驻极体麦克风（话筒）引脚识别与好坏检测方法

在制作声控电路时，准确判断驻极体麦克风的引脚正负极以及测试其好坏至关重要。如果正负极接反，话筒将无法工作。可以通过以下几种非常简单的方法来进行检测：

一、如何区分正负极？

驻极体麦克风通常只有两个引脚，区分它们主要看引脚与外壳的连接状态：

方法 1：看外壳走线（最准、最直观）

翻转到话筒的背面（PCB板那一面），仔细观察两个焊点。你会发现其中一个焊点周围有几条微小的铜皮直接连接到了话筒的金属外壳。这个与外壳相连的引脚就是负极（GND）。另一个孤立的、与外壳完全绝缘的焊点则是正极（MIC+）。
方法 2：用万用表电阻档测量

将万用表调至蜂鸣档或低阻值档（如 2 kΩ）。把一只表笔（红黑均可）紧贴在话筒的金属外壳上，另一只表笔去分别触碰两个引脚。测到哪个引脚时万用表发出蜂鸣声或电阻显示接近 0 Ω，这个引脚就是负极；另一个则是正极。

二、如何检测话筒的好坏？

使用数字万用表，有两种常用的定性检测方法：

方法 1：测量动态电阻变化（推荐）

将万用表拨到电阻档（2 kΩ 或 20 kΩ 档）。

红表笔接正极，黑表笔接负极（内部场效应管的正常偏置方向）。

此时万用表会显示一个固定的阻值（通常在 500 Ω ~ 3 kΩ 之间，根据型号不同有所差异）。

测试：对着麦克风吹一口气或大声喊一下。
- 如果是好的：你会看到万用表上的阻值发生明显的剧烈跳变。
- 如果是坏的：阻值完全没有变化，或者显示为无穷大（断路）、接近零（短路）。
方法 2：测量直流电压变化（在线测试）

如果你的电路已经接通了电源（如你图中的 +5V 并串联了 4.7 kΩ 电阻）：

将万用表拨到直流电压档（20V 档）。

红表笔接话筒正极，黑表笔接系统地（GND）。

正常情况下，正极应该有一个稳定的直流偏置电压（通常在 1.5V ~ 3V 左右）。

测试：对着话筒连续拍手或大声说话。
- 如果是好的：万用表的电压数值会随着声音的节奏发生轻微的起伏晃动（因为声音交流信号叠加在了直流偏置上）。
- 如果是坏的：电压稳如泰山，没有任何起伏，或者电压直接等于电源电压 5V（说明话筒内部断路未导通）。
