EB引脚配置自动化方案｜告别手动繁琐配PIN，Excel+Python批量生成ARXML实现一键配置

花 满 楼2026-07-09 10:30

一、前言：传统EB引脚配置的痛点

近期在做国芯516pin芯片的EB配置开发工作，该芯片引脚数量多、PORT端口占用量大，引脚功能配置繁杂。在传统手动配置模式下，仅PORT引脚的参数配置工作就需要耗费大量时间和人力，同时存在两个核心痛点：

  1. 效率极低：数百个引脚的模式、方向、上下拉、功能复用等参数需要逐一点击配置，重复性操作多，耗时耗力；

  2. 出错率高：人工手动配置极易出现参数填错、引脚漏配、功能选错等问题，后续排查纠错成本极高。

为解决以上问题，我摸索出一套Excel+Python自动化EB引脚配置方案，通过表格统一管理引脚参数，脚本自动解析生成标准ARXML配置文件，再导入EB工具生成最终CFG配置文件，彻底替代手动配置，大幅提升开发效率、规避人工错误。

二、整体自动化实现思路

整套方案核心逻辑：标准化Excel引脚参数表格 → Python脚本批量解析 → 自动生成EB识别的ARXML文件 → EB导入文件一键生成CFG配置，全程无需手动逐个配置引脚参数。

整体落地流程分为四大步骤：制作ARXML模板、定位EB核心配置脚本、搭建标准化Excel配置表、编写Python自动生成脚本，最终完成EB导入生成。

三、详细落地实操流程

1、导出EB标准PORT配置ARXML模板

ARXML是EB工具的标准配置导入文件，想要实现自动配置，首先需要获取适配当前芯片、当前EB工程的标准ARXML模板，保证后续生成的文件格式、字段、参数完全兼容EB工具。

模板导出步骤：在EB工程的项目名称上右键，选择导入导出功能，根据工具指引，导出当前工程PORT模块的标准ARXML配置文件，作为后续脚本生成文件的基准模板。

2、定位EB底层配置参数文件（.m文件）

EB所有PORT引脚的配置参数、模式定义、属性规则，均由对应的.m配置文件定义，这是保障自动化配置参数精准有效的核心依据。

文件存放路径 ：EB安装目录下的 plugins\Port_ARCH3DXXM10I0RX\generate 文件夹中

该文件定义了PORT引脚的全部可配置参数，包含引脚模式、端口方向、复用功能、上下拉模式等所有EB可视化配置选项，后续Excel表格的字段、Python脚本的参数映射，均需要严格对齐该文件的参数规则。

3、搭建标准化Excel引脚配置表

为了统一管理所有引脚参数，规避配置混乱，完全参照EB工具的原生配置选项，搭建专属Excel配置表格。所有引脚参数提前从芯片pinmux手册中筛选提取，统一录入表格，实现引脚配置标准化、可追溯、可批量修改。

Excel核心配置字段（完全对齐EB配置项）：

  • ID：引脚唯一标识

  • PCR：引脚控制寄存器配置参数

  • DIR：引脚方向配置（输入/输出）

  • FUNCTION：引脚复用功能配置

  • PULLPUSH：引脚上下拉/推挽模式配置

  • 拓展字段：可根据EB实际配置项，新增速率、中断模式、默认电平参数等

所有引脚配置信息统一录入表格后，后续修改、新增、删除引脚配置，仅需编辑表格即可，无需操作EB工具。

4、Python脚本自动化生成ARXML文件

基于搭建好的Excel表格和标准ARXML模板，编写Python自动化解析生成脚本。脚本核心功能：

  1. 批量读取Excel表格中所有引脚的标准化配置参数；

  2. 按照EB的ARXML模板格式、.m文件参数规则，自动填充、替换模板中的引脚配置内容；

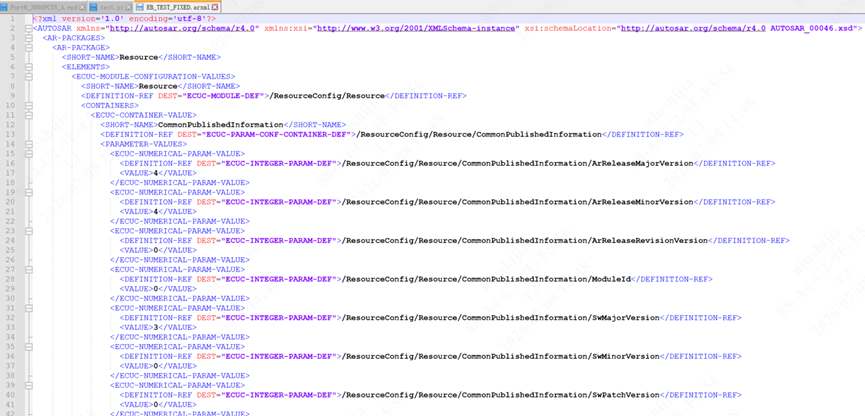

  3. 批量生成可被EB工具直接识别、导入的完整ARXML配置文件。

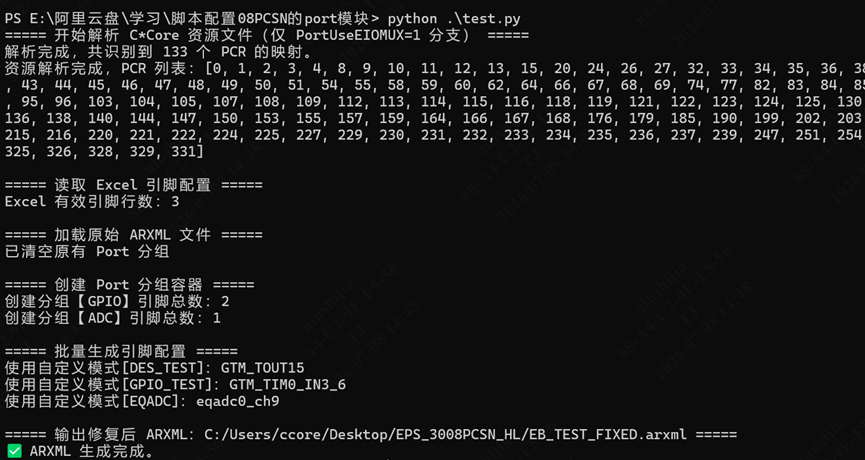

脚本运行后，无需人工干预，一键生成完整引脚配置文件，彻底解放双手。

5、EB导入配置，一键生成CFG文件

  1. 打开EB工程，通过导入功能，将Python脚本生成的ARXML文件导入工程；

  2. 导入完成后，直接点击EB生成按钮，即可自动生成对应的PORT配置CFG文件；

  3. 最终配置效果与手动逐一点击配置完全一致，且参数零错误、高效率。

四、方案核心优势

  1. 效率质变：数百个引脚配置从数小时人工操作，缩短至几十秒脚本自动生成，极大节省开发工时；

  2. 零人工误差：参数统一基于pinmux手册录入表格，脚本精准映射参数，彻底杜绝人工漏配、错配问题；

  3. 可维护性强：所有引脚配置集中在Excel表格，版本管理、参数修改、批量迭代极其方便；

  4. 通用性高：方案可适配同系列多款芯片，仅需更新Excel字段和对应ARXML模板即可复用。

五、方案使用限制与注意事项

该自动化方案稳定性依赖两大核心条件，也是方案最大的使用限制，实操过程中需要重点注意：

  1. MCU Pinmux手册必须稳定：芯片引脚功能、寄存器参数、复用定义不能频繁变更，若pinmux参数迭代更新，会导致表格参数与实际芯片定义不匹配，生成的配置文件存在隐患；

  2. EB插件配置规则固定：EB对应的PORT插件、.m底层配置文件参数规则不能改动。一旦EB插件更新、参数字段变更，会出现Excel参数、脚本映射规则与EB解析规则不匹配，导致ARXML配置失效、报错。

总结：只要芯片Pinmux定义、EB插件配置规则保持稳定，这套自动化方案可以完美落地，大幅提升PORT引脚配置效率，降低开发失误率。

六、资源开源说明

本文配套全部源文件已整理完毕，包含：标准化Excel引脚配置模板、Python自动生成脚本、EB标准ARXML模板文件，大家可以直接下载作为参考。

七、总结与展望

传统EB引脚手动配置模式，在多引脚芯片开发中存在明显短板，效率低、容错率差。而Excel+Python+ARXML的自动化配置方案，通过标准化、脚本化、批量化的思路，完美解决了多引脚PORT配置的痛点。

后续可继续优化脚本功能，增加参数校验、异常报错、配置比对功能，进一步提升方案的稳定性和智能化程度，适配更多型号芯片的EB自动化配置开发。

python代码如下：

复制代码
import xml.etree.ElementTree as ET
import pandas as pd
import re
import os

# ===================== 全局路径配置 =====================
EXCEL_PATH = r"C:/Users/ccore/Desktop/08PCSN_EB_Config.xlsx"
ORIGINAL_ARXML_PATH = r"C:/Users/ccore/Desktop/EPS_3008PCSN_HL/EB_TEST.arxml"
OUTPUT_ARXML_PATH = r"C:/Users/ccore/Desktop/EPS_3008PCSN_HL/EB_TEST_FIXED.arxml"
RESOURCE_FILE_PATH = r"D:/EB/plugins/Port_ARCH3DXXM10I0RX/generate/Matterhorn_Resource_Ccfc3008pcsn.m"

NS = {'ns': 'http://autosar.org/schema/r4.0'}
ET.register_namespace('', 'http://autosar.org/schema/r4.0')
ET.register_namespace('xsi', 'http://www.w3.org/2001/XMLSchema-instance')


def bool_to_int(value):
    if pd.isna(value):
        return '0'
    val_str = str(value).strip()
    if val_str in ['是', 'true', 'True', '1']:
        return '1'
    return '0'


def normalize_mode_name(mode_name):
    if not mode_name:
        return mode_name
    name = mode_name.strip().upper()
    replacements = {
        "SENTO": "SENT0",   # 数字0容易写成字母O
        "SENT0_RX": "SENT0_RX",  # 已正确则不变
        "GTM_TOMO": "GTM_TOM",   # 修正可能缺少的 'M'
    }
    for old, new in replacements.items():
        if old in name:
            name = name.replace(old, new)
    return name

def parse_resource_pinmap(resource_path, keep_first=True, override_map=None, verbose=False):
    with open(resource_path, 'r', encoding='utf-8') as f:
        content = f.read()

    # 定位 $PortUseEIOMUX=1 分支
    start_marker = '[!IF "$PortUseEIOMUX=1"!]'
    end_marker = '[!ELSE!]'
    start_pos = content.find(start_marker)
    if start_pos == -1:
        print("警告：未找到 $PortUseEIOMUX=1 分支，将尝试提取所有 _PORT 条目。")
        pinmap_section = content
    else:
        end_pos = content.find(end_marker, start_pos)
        if end_pos == -1:
            end_pos = content.find('[!ENDIF!]', start_pos)
            if end_pos == -1:
                pinmap_section = content[start_pos + len(start_marker):]
            else:
                pinmap_section = content[start_pos + len(start_marker):end_pos]
        else:
            pinmap_section = content[start_pos + len(start_marker):end_pos]

    # 提取 PinMap 变量
    pinmap_pattern = re.compile(r'\[\!VAR "PinMap"\!\](.*?)\[\!ENDVAR\!\]', re.DOTALL)
    pinmap_match = pinmap_pattern.search(pinmap_section)
    if pinmap_match:
        pinmap_text = pinmap_match.group(1)
    else:
        print("警告：未找到 PinMap 变量，将尝试从当前块中提取所有 _PORT 条目。")
        pinmap_text = pinmap_section

    # 匹配所有 _PORT 条目
    pattern = re.compile(r'([A-Za-z0-9_]+)_PORT(\d+);(\d+)')
    matches = pattern.findall(pinmap_text)

    if not matches:
        print("警告：在 PortUseEIOMUX=1 分支中未找到任何 _PORT 条目。")
        return {}

    temp = {}
    for mode_name, pcr_str, idx_str in matches:
        pcr = int(pcr_str)
        idx = int(idx_str)
        if pcr not in temp:
            temp[pcr] = {}
        if idx in temp[pcr]:
            if keep_first:
                if verbose:
                    print(f"警告：PCR{pcr} 索引{idx} 重复定义，保留第一个 '{temp[pcr][idx]}'，忽略 '{mode_name}'")
            else:
                if verbose:
                    print(f"警告：PCR{pcr} 索引{idx} 重复定义，覆盖为 '{mode_name}'")
                temp[pcr][idx] = mode_name
        else:
            temp[pcr][idx] = mode_name

    # 应用手动覆盖
    if override_map:
        for pcr, idx_dict in override_map.items():
            if pcr not in temp:
                temp[pcr] = {}
            for idx, mode in idx_dict.items():
                temp[pcr][idx] = mode
                print(f"手动修正：PCR{pcr} 索引{idx} 设置为 '{mode}'")

    # 转换为列表（缺失索引用 GPIO 补位）
    pcr_mode_map = {}
    for pcr, idx_dict in temp.items():
        max_idx = max(idx_dict.keys())
        mode_list = [None] * (max_idx + 1)
        for idx, mode in idx_dict.items():
            mode_list[idx] = mode
        mode_list = [m if m is not None else "PORT_PIN_MODE_GPIO" for m in mode_list]
        pcr_mode_map[pcr] = mode_list

    print(f"解析完成，共识别到 {len(pcr_mode_map)} 个 PCR 的映射。")
    return pcr_mode_map


def create_parameter_node(parent, param_type, def_ref, value):
    param = ET.SubElement(parent, param_type)
    def_node = ET.SubElement(param, "DEFINITION-REF")
    def_node.text = def_ref.strip()
    val_node = ET.SubElement(param, "VALUE")
    val_node.text = str(value).strip()
    return param


def create_pin_container(pin_name, pin_row, pcr_map):
    """单引脚 ECUC-CONTAINER-VALUE 生成，适配新 Excel 列名"""
    pin_container = ET.Element("ECUC-CONTAINER-VALUE")
    ET.SubElement(pin_container, "SHORT-NAME").text = pin_name
    def_ref = ET.SubElement(pin_container, "DEFINITION-REF")
    def_ref.text = "/PortConfig/Port/PortConfigSet/PortContainer/PortPin"
    param_root = ET.SubElement(pin_container, "PARAMETER-VALUES")

    # ---------- 布尔参数（新列名） ----------
    create_parameter_node(param_root, "ECUC-NUMERICAL-PARAM-VALUE",
                          "/PortConfig/Port/PortConfigSet/PortContainer/PortPin/PortPinWpde",
                          bool_to_int(pin_row.get("PinWpde", "否")))
    create_parameter_node(param_root, "ECUC-NUMERICAL-PARAM-VALUE",
                          "/PortConfig/Port/PortConfigSet/PortContainer/PortPin/PortPinWpue",
                          bool_to_int(pin_row.get("PinWpue", "否")))
    create_parameter_node(param_root, "ECUC-NUMERICAL-PARAM-VALUE",
                          "/PortConfig/Port/PortConfigSet/PortContainer/PortPin/PortPinSafeMode",
                          bool_to_int(pin_row.get("Pin Safe Mode", "否")))
    create_parameter_node(param_root, "ECUC-NUMERICAL-PARAM-VALUE",
                          "/PortConfig/Port/PortConfigSet/PortContainer/PortPin/PortPinWithReadBack",
                          bool_to_int(pin_row.get("PinWithReadBack", "否")))
    create_parameter_node(param_root, "ECUC-NUMERICAL-PARAM-VALUE",
                          "/PortConfig/Port/PortConfigSet/PortContainer/PortPin/PortPinHysteresisControl",
                          bool_to_int(pin_row.get("PinHysteresisControl", "否")))
    create_parameter_node(param_root, "ECUC-NUMERICAL-PARAM-VALUE",
                          "/PortConfig/Port/PortConfigSet/PortContainer/PortPin/PortPinModeChangeable",
                          bool_to_int(pin_row.get("Pin Mode Changeable", "否")))
    create_parameter_node(param_root, "ECUC-NUMERICAL-PARAM-VALUE",
                          "/PortConfig/Port/PortConfigSet/PortContainer/PortPin/PortPinDirectionChangeable",
                          bool_to_int(pin_row.get("Pin Direction Changeable", "否")))

    # ---------- 方向参数（将 'O'/'I' 转为完整枚举） ----------
    raw_dir = str(pin_row.get("Pin Direction", "I")).strip().upper()
    if raw_dir == "O":
        direction_val = "PORT_PIN_OUT"
    else:  # 默认输入
        direction_val = "PORT_PIN_IN"

    create_parameter_node(param_root, "ECUC-TEXTUAL-PARAM-VALUE",
                          "/PortConfig/Port/PortConfigSet/PortContainer/PortPin/PortPinDirection",
                          direction_val)

    # ---------- 其他数值/文本参数（新列名） ----------
    create_parameter_node(param_root, "ECUC-NUMERICAL-PARAM-VALUE",
                          "/PortConfig/Port/PortConfigSet/PortContainer/PortPin/PortPinId",
                          pin_row.get("Pin Id", "0"))
    create_parameter_node(param_root, "ECUC-NUMERICAL-PARAM-VALUE",
                          "/PortConfig/Port/PortConfigSet/PortContainer/PortPin/PortPinPcr",
                          pin_row.get("tPinPcr", "0"))

    # 注意：PortPin Initial Mode 已被删除，不再生成节点

    create_parameter_node(param_root, "ECUC-TEXTUAL-PARAM-VALUE",
                          "/PortConfig/Port/PortConfigSet/PortContainer/PortPin/PortPinInputLevelSelection",
                          pin_row.get("PinInputLevelSelection", "AUTOMOTIVE"))
    create_parameter_node(param_root, "ECUC-TEXTUAL-PARAM-VALUE",
                          "/PortConfig/Port/PortConfigSet/PortContainer/PortPin/PortPinLevelValue",
                          pin_row.get("Pin Level Value", "PORT_PIN_LEVEL_LOW"))
    create_parameter_node(param_root, "ECUC-TEXTUAL-PARAM-VALUE",
                          "/PortConfig/Port/PortConfigSet/PortContainer/PortPin/PortPinOutputDriveControl",
                          pin_row.get("PinOutputDriveControl", "PORT_OUTPUT_BUFFER_DISABLED"))
    create_parameter_node(param_root, "ECUC-TEXTUAL-PARAM-VALUE",
                          "/PortConfig/Port/PortConfigSet/PortContainer/PortPin/PortPinOutputEdgeRateControl",
                          pin_row.get("PinOutputEdgeRateControl", "WEAK_DRIVE"))

    # ---------- 核心：PortPinMode 处理 ----------
    # 优先使用 Excel 中手动填写的 PinMode
    custom_mode = str(pin_row.get("PinMode", "")).strip()
    if custom_mode and custom_mode != "":
        # 简单标准化（若需要可调用 normalize_mode_name）
        pin_mode = custom_mode
        print(f"使用自定义模式[{pin_name}]：{pin_mode}")
    else:
        # 否则根据方向和 FuncIndex 查找
        try:
            pcr_num = int(pin_row.get("tPinPcr", 0))
            func_idx = int(pin_row.get("FuncIndex", 0))
            direction = str(pin_row.get("Pin Direction", "I")).strip().upper()
            if direction == "O":
                actual_index = func_idx + 20
            else:  # 输入
                actual_index = func_idx
        except Exception as e:
            print(f"警告[{pin_name}]：数值异常，默认GPIO，err={e}")
            pin_mode = "PORT_PIN_MODE_GPIO"
        else:
            if pcr_num in pcr_map:
                mode_list = pcr_map[pcr_num]
                if 0 <= actual_index < len(mode_list):
                    pin_mode = mode_list[actual_index]
                    dir_desc = "OUT" if direction == "O" else "IN"
                    print(f"匹配[{pin_name}] PCR{pcr_num} {dir_desc} 索引{actual_index} → {pin_mode}")
                else:
                    print(f"警告[{pin_name}] 索引{actual_index}越界（PCR{pcr_num}长度{len(mode_list)}），使用GPIO")
                    pin_mode = "PORT_PIN_MODE_GPIO"
            else:
                print(f"警告[{pin_name}] PCR{pcr_num}未定义，使用GPIO")
                pin_mode = "PORT_PIN_MODE_GPIO"

    create_parameter_node(param_root, "ECUC-TEXTUAL-PARAM-VALUE",
                          "/PortConfig/Port/PortConfigSet/PortContainer/PortPin/PortPinMode",
                          pin_mode)

    ET.SubElement(pin_container, "SUB-CONTAINERS")
    return pin_container


def main():
    print("===== 开始解析 C*Core 资源文件（仅 PortUseEIOMUX=1 分支） =====")
    pcr_mode_map = parse_resource_pinmap(RESOURCE_FILE_PATH, keep_first=True)
    print(f"资源解析完成，PCR 列表：{sorted(pcr_mode_map.keys())}\n")

    print("===== 读取 Excel 引脚配置 =====")
    df = pd.read_excel(EXCEL_PATH)
    df.columns = df.columns.str.strip()  # 去除列名空格

    # 必要列（名称已更新）
    required_cols = ["名称", "分组名称", "PinPcr", "FuncIndex"]
    missing = [col for col in required_cols if col not in df.columns]
    if missing:
        print(f"错误：Excel 缺少必要列：{missing}")
        return

    df_valid = df.dropna(subset=required_cols).reset_index(drop=True)
    print(f"Excel 有效引脚行数：{len(df_valid)}")

    # 统计分组
    group_count = {}
    for _, row in df_valid.iterrows():
        g = row["分组名称"]
        group_count[g] = group_count.get(g, 0) + 1

    print("\n===== 加载原始 ARXML 文件 =====")
    if not os.path.exists(ORIGINAL_ARXML_PATH):
        print(f"错误：原始 ARXML 不存在 {ORIGINAL_ARXML_PATH}")
        return
    tree = ET.parse(ORIGINAL_ARXML_PATH)
    root = tree.getroot()

    port_cfg_set = root.find('.//ns:ECUC-CONTAINER-VALUE[ns:SHORT-NAME="PortConfigSet"]', NS)
    if port_cfg_set is None:
        print("ERROR：未找到 PortConfigSet 节点")
        return

    sub_root = port_cfg_set.find("ns:SUB-CONTAINERS", NS)
    if sub_root is None:
        sub_root = ET.SubElement(port_cfg_set, "SUB-CONTAINERS")
    else:
        old_groups = sub_root.findall("ns:ECUC-CONTAINER-VALUE", NS)
        for g in old_groups:
            sub_root.remove(g)
        print("已清空原有 Port 分组")

    group_dict = {}
    print("\n===== 创建 Port 分组容器 =====")
    for g_name, pin_total in group_count.items():
        group_node = ET.SubElement(sub_root, "ECUC-CONTAINER-VALUE")
        ET.SubElement(group_node, "SHORT-NAME").text = g_name
        def_ref = ET.SubElement(group_node, "DEFINITION-REF")
        def_ref.text = "/PortConfig/Port/PortConfigSet/PortContainer"

        param_grp = ET.SubElement(group_node, "PARAMETER-VALUES")
        num_param = ET.SubElement(param_grp, "ECUC-NUMERICAL-PARAM-VALUE")
        num_def = ET.SubElement(num_param, "DEFINITION-REF")
        num_def.text = "/PortConfig/Port/PortConfigSet/PortContainer/PortNumberOfPortPins"
        ET.SubElement(num_param, "VALUE").text = str(pin_total)
        ET.SubElement(group_node, "SUB-CONTAINERS")
        group_dict[g_name] = group_node
        print(f"创建分组【{g_name}】引脚总数：{pin_total}")

    print("\n===== 批量生成引脚配置 =====")
    for _, row in df_valid.iterrows():
        pin_name = row["名称"]
        g_name = row["分组名称"]
        group_node = group_dict.get(g_name)
        if group_node is None:
            print(f"跳过{pin_name}：分组{g_name}不存在")
            continue
        pin_parent = group_node.find("SUB-CONTAINERS")
        exist_pin = pin_parent.find(f'ECUC-CONTAINER-VALUE[SHORT-NAME="{pin_name}"]')
        if exist_pin is not None:
            print(f"跳过重复引脚 {g_name}/{pin_name}")
            continue
        pin_elem = create_pin_container(pin_name, row, pcr_mode_map)
        pin_parent.append(pin_elem)

    print(f"\n===== 输出修复后 ARXML：{OUTPUT_ARXML_PATH} =====")
    ET.indent(tree, space="  ")
    tree.write(OUTPUT_ARXML_PATH, encoding="utf-8", xml_declaration=True)
    print("✅ ARXML 生成完成。")


if __name__ == "__main__":
    main()
相关推荐
江华森1 小时前
jieba 分词 + 共现矩阵构建——《釜山行》人物关系提取（二）
python
用户298698530141 小时前
Python 实现 Excel 新旧格式互转：告别 Office 依赖的自动化方案
后端·python·excel
进击切图仔1 小时前
基于千问的白盒蒸馏 SOP
运维·服务器·人工智能·python·效率
2401_868534781 小时前
案例介绍-小型网络规划及搭
python·计算机网络
ONE_SIX_MIX2 小时前
lightweight-charts-onesixth v2.8.1 → v3.1.1 更新总览
java·前端·python
YUS云生2 小时前
Python学习笔记·第29天：Git进阶——分支操作与合并冲突
笔记·python·学习
奋斗的小方2 小时前
Java进阶篇1-3:集合框架（单列集合）
java·windows·python
乐以礼2 小时前
#100DaysOfAgent Day 5
python·ai
江华森2 小时前
Gephi 可视化 + NetworkX 网络分析——《釜山行》人物关系（三）
数据库·python
热门推荐
012026 AI 编程工具终极实战指南：Cursor vs Claude Code vs Copilot，开发者该怎么选？022026 年 AI 编程工具终极横评：Cursor vs Claude Code vs Copilot vs Windsurf03AI 编程 IDE 全景解析 2026：Agent 全面接管开发链路042026 年 AI 大模型 & AI 编程工具实战全总结05AI科技热点日报 | 2026年07月01日06GitHub 镜像站点07【AI】2026 年具身智能模型和世界模型总结082026 AI 编程工具选型横评：Cursor / Claude Code / Trae / Copilot 到底选谁（建议收藏·避坑版）09Claude Code、Codex、Cursor三分天下：2026年AI编程Agent生态全景剖析102026年7月AI圈大地震：GPT-5.6被政府限制、Claude入驻Slack、Anthropic自研芯片
