网卡NIC

网卡 NIC（网络接口卡）

层级：物理层 + 数据链路层（L1/L2）

定位：终端设备的网络出入口，电脑 / 服务器 / 摄像头自带硬件

核心特征：固化唯一 48 位 MAC 地址

功能：

L1：光电信号转换，网线 / WiFi 射频收发

L2：封装解封装以太网帧、CRC 校验、802.1Q 标签处理

局限：无转发能力，只收发本机流量，不能跨设备转发

搭配：所有终端必须靠网卡才能接入网络

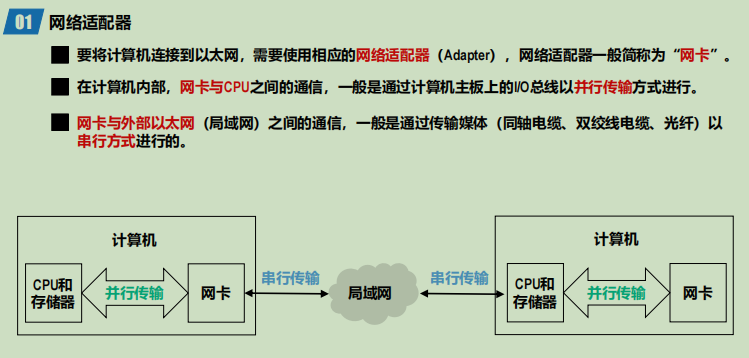

一、网卡究竟是什么（NIC，Network Interface Card）

网卡是主机和传输介质（网线 / 光纤 / WiFi）之间的硬件接口，负责完成以太网二层编解码、电信号 / 光信号转换

二层设备主体：自带唯一 48 位 MAC 地址，实现 802.3 以太网帧封装解封装；
内置硬件电路：CRC 校验、MAC 帧收发、冲突检测（CSMA/CD）、802.1Q VLAN 标签处理；
操作系统通过网卡驱动控制网卡，是主机进出网络的唯一通道

二、网卡工作在第二层吗？

主体功能：工作在数据链路层（二层）

核心职责全是二层行为：

封装 / 解封装以太网帧（源 MAC、目的 MAC、802.1Q 标签）
根据 MAC 地址接收 / 丢弃帧
硬件 CRC 校验、收发电平转换
支持 802.1P 优先级、VLAN Tag 处理

三、网卡可以配置 IP 地址吗？

网卡硬件本身不能存 IP，操作系统给网卡绑定 IP

硬件网卡只固化 MAC 地址，出厂永久写死；IP 是三层逻辑地址，属于操作系统网络栈配置；
一个物理网卡可以配置多个 IP （多 IP、子接口 VLAN）：
- Windows：网卡高级 TCP/IP 设置添加多个静态 IP；
- Linux：eth0、eth0.10（802.1Q 子接口，每个 VLAN 配独立 IP）；
虚拟网卡（虚拟机网卡、Loopback）同样支持配置 IP

网卡&交换机

网卡是终端设备的二层收发接口，交换机是中间二层转发设备；二者搭配实现多台电脑局域网互通，都遵循 IEEE802.3 / 802.1Q 以太网标准

1. 网卡（NIC）

属于终端配件，装在电脑、服务器、摄像头等终端里

唯一标识：MAC 地址
功能：把主机数据转换成电 / 光以太网帧，发给网线；接收线路上的帧交给系统
只处理本机收发，没有转发能力，不能多设备互通

2. 交换机（二层交换机）

属于中间转发设备，独立网络硬件

拥有多个网口，每个端口内部自带简易 MAC 收发模块
维护 MAC 地址表：记录「哪个端口对应哪个网卡 MAC」
功能：接收一个网卡发来的帧，根据目的 MAC 精准转发到另一台网卡，实现多终端通信

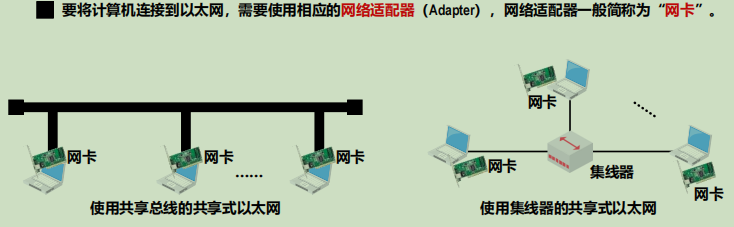

所有终端网卡通过网线 → 接入交换机端口，形成局域网：

PC 网卡 → 网线 → 交换机端口 ← 网线 ← 服务器网卡

一台交换机可以同时接几十上百张网卡

交换机端口本质就是一个 "对接网卡的接口"，电气标准和网卡完全兼容

都支持 802.1Q VLAN 标签、802.1P 优先级、以太网 CRC 校验

场景：电脑 A 网卡发数据给电脑 B 网卡

A 系统封装以太网帧：源 MAC=A 网卡 MAC，目的 MAC=B 网卡 MAC

A 网卡把帧转换成电信号，通过网线送到交换机

交换机收到帧，读取帧头部 MAC，查 MAC 地址表，找到 B 网卡所在端口

交换机把帧从对应端口转发出去，送到 B 的网卡

B 网卡校验帧、比对目的 MAC，匹配成功后解帧，交给操作系统

特殊场景：跨 VLAN

网卡属于 Access 口，交换机给帧打上 802.1Q Tag

交换机之间 Trunk 链路携带 Tag 转发，同时携带 802.1P 优先级

到达目标交换机后剥离标签，发给对应网卡

相同点 & 不同点

相同点

都工作在物理层 + 数据链路层（二层）
都识别 MAC 地址、处理以太网帧、支持 VLAN 标签
都有以太网收发硬件，遵循 IEEE 802.3 标准

核心不同点

对比项	网卡	交换机
设备角色	终端接口	中间转发设备
MAC 数量	一张网卡 1 个 MAC	整机多个端口，每个端口可学习多网卡 MAC
转发能力	无，只能收发本机数据	可跨端口转发不同网卡的数据
MAC 表	无 MAC 地址表	维护完整 MAC 地址转发表
使用位置	电脑、服务器、摄像头等终端	机房、弱电箱，作为网络汇聚节点

网关Gateway

网关是跨网段转发的三层设备，用来连通两个不同 IP 网段，本质是一台带路由功能的设备（路由器、三层交换机）

同一网段主机通信：只需要二层 MAC 转发，不用网关；不同网段主机通信：主机把数据包发给默认网关，由网关解封装二层帧、查路由表、重新封装转发到目标网段

主机配置 IP + 子网掩码后，会判断目标 IP 是否同网段：

同网段：ARP 获取对方 MAC，直接二层转发；
不同网段：ARP 获取网关 MAC，把数据包发给网关，由网关跨网段路由

交换机（二层）：只认 MAC，不能跨 IP 网段，无网关功能；

路由器 / 三层交换机（三层网关）：识别 IP，跨网段转发；

网卡仅负责本地收发帧，没有路由转发能力，不能当网关

狭义（日常说的默认网关）

就是路由器的内网接口 IP，主机跨网段通信的出口

同一网段主机互通：不用网关，交换机二层转发
访问外网 / 其他网段：主机把数据包发给网关，由路由器完成跨网段路由

广义网关

任意跨协议 / 跨层级转换设备：

三层网关：路由器、三层交换机 VLANIF 接口（不同 VLAN 互通网关）
应用网关：代理服务器、防火墙，转换七层协议

网桥Bridge

层级：数据链路层 L2

本质：早期多端口二层转发设备，交换机是多端口网桥
工作原理：维护 MAC 地址表，根据帧头部 MAC 转发
特点：
1. 分割冲突域，但不分割广播域（广播帧会泛洪所有端口）
2. 仅识别 MAC 地址，看不懂 IP、子网
现在基本被交换机替代，家用双网卡电脑开共享也叫软件网桥

交换机 Switch（多端口网桥）

层级：数据链路层 L2（三层交换机额外带 L3 功能）

定位：局域网内部二层转发核心设备
核心能力：
1. 每个端口是独立冲突域，大幅减少冲突
2. MAC 地址表精准单播转发，广播帧仅泛洪同 VLAN
3. 支持 VLAN（802.1Q）分割广播域、802.1P 二层 QoS、STP 防环
局限：纯二层交换机无法跨 IP 网段通信，看不懂 IP 地址

路由器 Router

层级：网络层 L3

定位：连接不同 IP 网段的设备
核心特征：
1. 每个接口配置独立 IP，属于不同网段
2. 维护路由表，根据目标 IP 转发数据包
3. 隔离广播域：广播帧无法穿越路由器
4. 处理三层逻辑：NAT、DHCP、防火墙、DSCP 三层 QoS
转发行为：收到帧→剥掉二层头→查路由→重新封装二层头转发

设备	工作层级	识别地址	能否分割冲突域	能否分割广播域	核心用途
网卡	L1+L2	MAC	自身端口隔离	不能	终端上网接口
网桥	L2	MAC	能	不能	早期简单二层转发
二层交换机	L2	MAC	每个端口独立冲突域	靠 VLAN 分割	内网同网段终端互通
路由器	L3	IP+MAC	所有接口独立冲突域	天然隔离	跨网段、连接内外网
网关	广义跨层 / 狭义 L3	IP	依载体而定	依载体而定	不同网段 / 协议出入口
