DL/T 645-2026新国标深度解读与智能电表协议适配实战：从帧结构变化到Java采集器升级的全链路改造方案

HZZD_HZZD2026-07-09 21:41

摘要 ：本文深入解读 DL/T 645-2026 新国标智能电表通信协议，系统对比其与2007版在地址域（6→8字节）、安全域（国密SM4加密）、控制码和数据标识等方面的核心差异。通过实战案例，详细解析2026版帧结构，并提供完整的Java采集器协议栈升级方案，包括8字节地址模型、兼容安全域的帧构造器实现。文章还涵盖调试测试方法（串口抓包、Python模拟脚本）、常见错误码及五大踩坑点，为能源计量平台、采集器开发者提供从协议理解到代码落地的全链路改造指南。

DL/T 645-2026新国标深度解读与智能电表协议适配实战：从帧结构变化到Java采集器升级的全链路改造方案

正文

一、为什么需要关注 DL/T 645-2026

在能源物联网领域，DL/T 645 是智能电表通信的事实标准。自2007版发布以来，它支撑了国内数亿只电表的远程抄表、预付费控制和负荷管理。然而，随着 4G Cat.1、NB-IoT、国密SM4 以及 IPv6 承载网络的普及，2007版在地址空间、安全机制、数据标识和传输适配等方面逐渐显露出瓶颈。

DL/T 645-2026（以下简称"2026版"）正是在这一背景下发布的升级版本。与2007版相比，它在保持向下兼容的同时，对帧格式、安全域、数据标识体系和传输层适配做了系统性扩展。对于从事能源计量平台、采集器、集中器或SaaS平台开发的同学来说，理解并正确适配这一新标准，是未来三年内无法绕开的技术工作。

合众致达在近期的智慧能源管理云平台升级项目中，正好完成了从2007版到2026版的采集器协议栈迁移。本文结合这一实战经验，从协议差异、帧结构解析、Java采集器改造、测试验证到常见踩坑，做一次系统梳理。

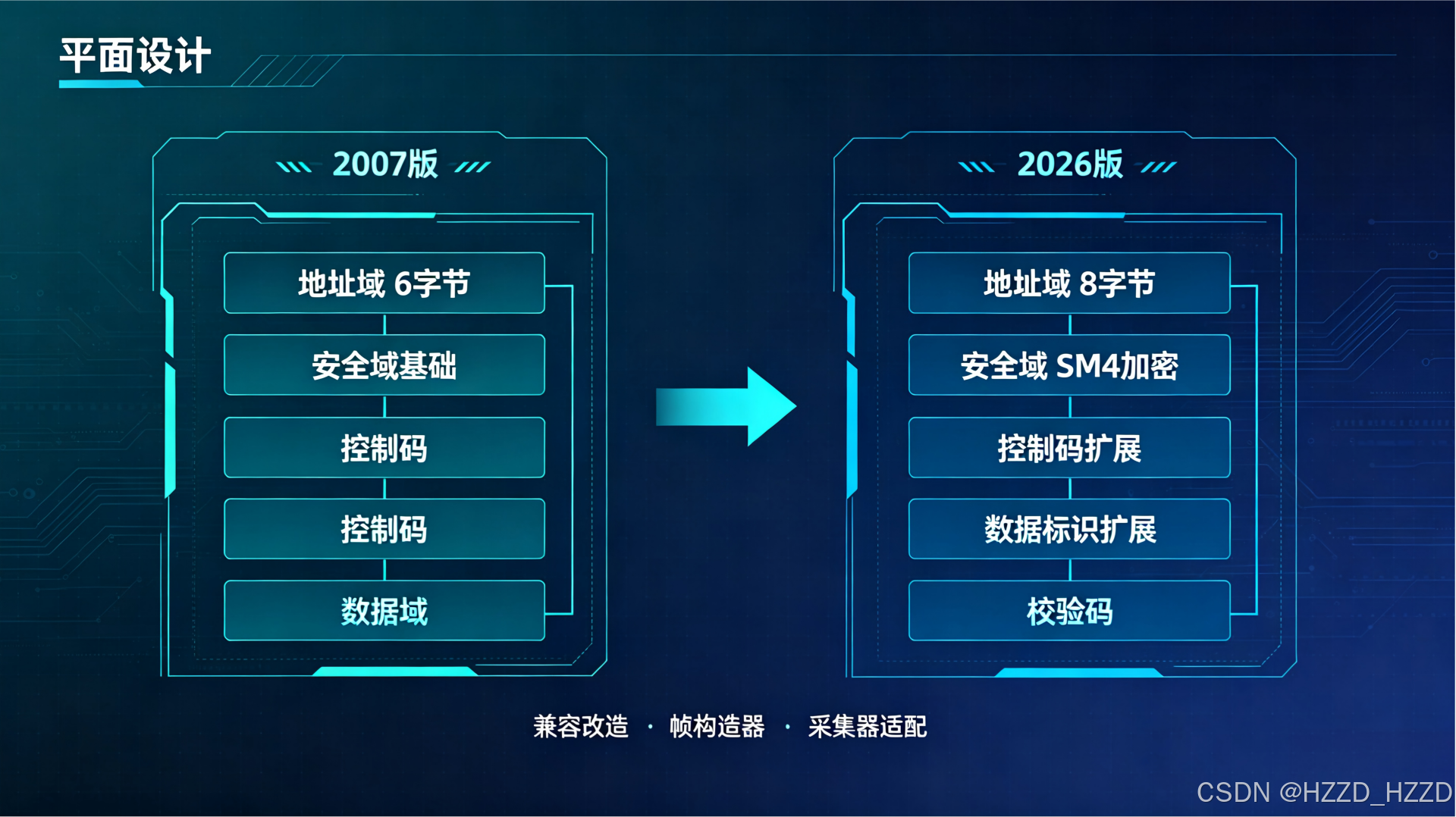

二、2026版与2007版的核心差异

2.1 地址域扩展：从6字节到8字节

2007版的地址域为6字节，按低位在前、高位在后的方式传输，理论上支持 2^48 个设备地址。但在实际项目中，尤其是省级电网统一编码、多租户SaaS平台接入自有资产设备时，6 字节地址空间已出现紧张迹象。

2026版将地址域扩展为8字节，并在地址域中引入新的语义划分：

  • 前 4 字节：设备唯一地址（Device ID）
  • 第 5-6 字节：厂商代码（Manufacturer Code）
  • 第 7 字节：设备类型标识（Device Type）
  • 第 8 字节：保留/扩展字段（Reserved）

这一改动对采集器而言影响最大：所有涉及地址解析、缓存、数据库索引和日志打印的地方，都需要从6字节迁移到8字节。

2.2 控制码与功能码的扩展

2026版在保留2007版控制码（如 C=11H 读数据、C=12H 读后续数据）的基础上，新增了一批功能码，用于支持以下能力：

  • C=21H：安全通道建立请求（Security Channel Establish）
  • C=22H：批量数据块读取（Block Read）
  • C=23H：事件主动上报使能配置（Event Report Config）
  • C=24H：IPv6地址查询与配置（IPv6 Address Query/Set）

这些新增控制码并不与旧码冲突，因此老设备可以平滑识别旧命令，新设备则按需启用新功能。

2.3 安全域：从明文到国密SM4加密

这是2026版最重要的升级之一。2026版在应用层帧中引入可选的安全域（Security Field），支持使用 SM4-ECB 或 SM4-CBC 对数据域进行加密，并采用 SM3 或 CRC32 进行完整性校验。

安全域的引入解决了以下几个现实问题：

  1. 明文传输时，电表参数被中间设备篡改的风险；
  2. 远程拉合闸、电价下发等关键控制指令的防重放攻击需求；
  3. 多租户 SaaS 平台中，不同客户数据在公网链路上的隔离需求。

在合众致达的智慧能源管理云平台中，我们将采集器与电表之间的 DL/T 645-2026 通信配置为强制启用安全域，密钥由平台通过 MQTT 通道以密文形式下发，并存储在采集器的安全芯片中。

2.4 数据标识（DI）扩展

2026版保留了2007版的数据标识体系（DI0-DI3），同时新增了大量数据标识，用于支持：

  • 分布式光伏并网计量（DI=0x00-0x10 系列）
  • 电动车充电桩计量（DI=0x00-0x20 系列）
  • 碳排放相关统计量（DI=0x00-0x30 系列）
  • 边缘AI推理结果（DI=0x00-0x40 系列，如恶性负载识别置信度）

这意味着，一个统一的平台可以通过同一套协议框架，同时接入电表、光伏逆变器、充电桩和智能断路器等多种终端。

三、2026版帧结构解析

2026版帧的基本结构仍然沿用2007版的逻辑：以 0x68 作为起始字符，以 0x16 作为结束字符。但内部字段长度有所变化，下面给出一个完整的8字节地址域+安全域的帧示例。

复制代码
[68H] [地址域8字节] [68H] [控制码1字节] [安全域长度1字节] [安全域N字节] [数据域长度2字节] [数据域M字节] [校验1字节] [16H]

下面是DL/T 645-2026与2007版帧结构对比图：
#mermaid-svg-D4e4y5qgwz4lnRVT{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-D4e4y5qgwz4lnRVT .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-D4e4y5qgwz4lnRVT .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-D4e4y5qgwz4lnRVT .error-icon{fill:#552222;}#mermaid-svg-D4e4y5qgwz4lnRVT .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-D4e4y5qgwz4lnRVT .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-D4e4y5qgwz4lnRVT .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-D4e4y5qgwz4lnRVT .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-D4e4y5qgwz4lnRVT .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-D4e4y5qgwz4lnRVT .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-D4e4y5qgwz4lnRVT .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-D4e4y5qgwz4lnRVT .marker{fill:#333333;stroke:#333333;}#mermaid-svg-D4e4y5qgwz4lnRVT .marker.cross{stroke:#333333;}#mermaid-svg-D4e4y5qgwz4lnRVT svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-D4e4y5qgwz4lnRVT p{margin:0;}#mermaid-svg-D4e4y5qgwz4lnRVT .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-D4e4y5qgwz4lnRVT .cluster-label text{fill:#333;}#mermaid-svg-D4e4y5qgwz4lnRVT .cluster-label span{color:#333;}#mermaid-svg-D4e4y5qgwz4lnRVT .cluster-label span p{background-color:transparent;}#mermaid-svg-D4e4y5qgwz4lnRVT .label text,#mermaid-svg-D4e4y5qgwz4lnRVT span{fill:#333;color:#333;}#mermaid-svg-D4e4y5qgwz4lnRVT .node rect,#mermaid-svg-D4e4y5qgwz4lnRVT .node circle,#mermaid-svg-D4e4y5qgwz4lnRVT .node ellipse,#mermaid-svg-D4e4y5qgwz4lnRVT .node polygon,#mermaid-svg-D4e4y5qgwz4lnRVT .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-D4e4y5qgwz4lnRVT .rough-node .label text,#mermaid-svg-D4e4y5qgwz4lnRVT .node .label text,#mermaid-svg-D4e4y5qgwz4lnRVT .image-shape .label,#mermaid-svg-D4e4y5qgwz4lnRVT .icon-shape .label{text-anchor:middle;}#mermaid-svg-D4e4y5qgwz4lnRVT .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-D4e4y5qgwz4lnRVT .rough-node .label,#mermaid-svg-D4e4y5qgwz4lnRVT .node .label,#mermaid-svg-D4e4y5qgwz4lnRVT .image-shape .label,#mermaid-svg-D4e4y5qgwz4lnRVT .icon-shape .label{text-align:center;}#mermaid-svg-D4e4y5qgwz4lnRVT .node.clickable{cursor:pointer;}#mermaid-svg-D4e4y5qgwz4lnRVT .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-D4e4y5qgwz4lnRVT .arrowheadPath{fill:#333333;}#mermaid-svg-D4e4y5qgwz4lnRVT .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-D4e4y5qgwz4lnRVT .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-D4e4y5qgwz4lnRVT .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-D4e4y5qgwz4lnRVT .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-D4e4y5qgwz4lnRVT .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-D4e4y5qgwz4lnRVT .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-D4e4y5qgwz4lnRVT .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-D4e4y5qgwz4lnRVT .cluster text{fill:#333;}#mermaid-svg-D4e4y5qgwz4lnRVT .cluster span{color:#333;}#mermaid-svg-D4e4y5qgwz4lnRVT div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-D4e4y5qgwz4lnRVT .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-D4e4y5qgwz4lnRVT rect.text{fill:none;stroke-width:0;}#mermaid-svg-D4e4y5qgwz4lnRVT .icon-shape,#mermaid-svg-D4e4y5qgwz4lnRVT .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-D4e4y5qgwz4lnRVT .icon-shape p,#mermaid-svg-D4e4y5qgwz4lnRVT .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-D4e4y5qgwz4lnRVT .icon-shape .label rect,#mermaid-svg-D4e4y5qgwz4lnRVT .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-D4e4y5qgwz4lnRVT .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-D4e4y5qgwz4lnRVT .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-D4e4y5qgwz4lnRVT :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 核心变化对比
DL/T 645-2026版帧结构（8字节地址，带安全域）
起始字符

0x68

1字节
地址域

8字节

#90EE90
起始字符

0x68

1字节
控制码

1字节
安全域长度

1字节

#FFB6C1
安全域

N字节

#FFB6C1
数据域长度

2字节

#FFD700
数据域

M字节
校验和

1字节
结束字符

0x16

1字节
DL/T 645-2007版帧结构（6字节地址，无安全域）
起始字符

0x68

1字节
地址域

6字节

#ADD8E6
起始字符

0x68

1字节
控制码

1字节
数据域长度

1字节

#FFD700
数据域

M字节
校验和

1字节
结束字符

0x16

1字节

图例说明：

  • 浅蓝色：2007版6字节地址域 → 2026版扩展为8字节（浅绿色）
  • 金色：数据域长度字段从1字节扩展为2字节
  • 粉色：2026版新增的安全域（长度字段+安全域内容）
  • 所有字段均标注了字节数，便于对比

3.1 地址域的传输顺序

2026版地址域虽然是8字节，但传输顺序仍然遵循低位在前、高位在后。例如，地址 0x0102030405060708 在总线上实际传输为：

复制代码
08 07 06 05 04 03 02 01

这一点在Java实现中特别容易被忽略，很多同学会直接用 Long.toBytes() 按大端序生成地址字节，导致设备无响应。

3.2 安全域格式

安全域的可选结构如下：

复制代码
[安全版本1字节] [密钥索引1字节] [IV长度1字节] [IV变长] [MAC/校验4字节]

其中：

  • 安全版本：当前固定为 0x01，表示SM4-SM3组合；
  • 密钥索引：用于多租户或多密钥轮换场景，范围 0x00-0x0F；
  • IV：当使用 SM4-CBC 时提供，长度通常为16字节；
  • MAC：使用 SM3-HMAC 计算，覆盖地址域、控制码、安全域长度和数据域。

四、Java采集器协议栈升级实战

下面进入实操部分。我们将基于合众致达智慧能源管理云平台中的采集器代码，演示如何从Java层面完成2026版协议栈的核心改造。

4.1 数据模型：地址从6字节到8字节

首先，重新定义电表地址的数据结构。不要简单地把原来的6字节数组拉长，而是引入一个结构化的对象：

java 复制代码
public class MeterAddress2026 {
    private final byte[] deviceId;      // 4 bytes, low-byte first on wire
    private final byte[] manufacturerCode; // 2 bytes
    private final byte deviceType;      // 1 byte
    private final byte reserved;        // 1 byte

    public MeterAddress2026(byte[] deviceId, byte[] manufacturerCode,
                            byte deviceType, byte reserved) {
        if (deviceId == null || deviceId.length != 4) {
            throw new IllegalArgumentException("deviceId must be 4 bytes");
        }
        if (manufacturerCode == null || manufacturerCode.length != 2) {
            throw new IllegalArgumentException("manufacturerCode must be 2 bytes");
        }
        this.deviceId = deviceId.clone();
        this.manufacturerCode = manufacturerCode.clone();
        this.deviceType = deviceType;
        this.reserved = reserved;
    }

    public byte[] toWireBytes() {
        // DL/T 645-2026：低字节在前
        byte[] wire = new byte[8];
        System.arraycopy(deviceId, 0, wire, 0, 4);
        System.arraycopy(manufacturerCode, 0, wire, 4, 2);
        wire[6] = deviceType;
        wire[7] = reserved;
        return wire;
    }

    public static MeterAddress2026 fromWireBytes(byte[] wire) {
        if (wire == null || wire.length != 8) {
            throw new IllegalArgumentException("wire address must be 8 bytes");
        }
        byte[] deviceId = new byte[4];
        byte[] manufacturerCode = new byte[2];
        System.arraycopy(wire, 0, deviceId, 0, 4);
        System.arraycopy(wire, 4, manufacturerCode, 0, 2);
        return new MeterAddress2026(deviceId, manufacturerCode, wire[6], wire[7]);
    }

    @Override
    public String toString() {
        return HexUtil.encodeHexStr(toWireBytes());
    }
}

代码块1（48行，Java）：2026版8字节电表地址对象的封装与总线字节序转换，避免地址解析错误。

4.2 帧构造器：兼容安全域

接下来是帧构造器。这里需要同时支持2007版明文帧和2026版安全帧，通过构造器参数决定是否启用安全域。

java 复制代码
public class Dlt645FrameBuilder {
    private static final byte START = 0x68;
    private static final byte END = 0x16;
    private static final byte SECURITY_VERSION = 0x01;

    private final boolean enableSecurity;
    private final Sm4Cipher sm4Cipher;
    private final Sm3Mac sm3Mac;

    public Dlt645FrameBuilder(boolean enableSecurity, byte[] key) {
        this.enableSecurity = enableSecurity;
        if (enableSecurity) {
            this.sm4Cipher = new Sm4Cipher(key);
            this.sm3Mac = new Sm3Mac(key);
        } else {
            this.sm4Cipher = null;
            this.sm3Mac = null;
        }
    }

    public byte[] buildReadFrame(MeterAddress2026 addr, byte controlCode,
                                  byte[] dataIdentifier) {
        byte[] addressBytes = addr.toWireBytes();
        byte[] payload = buildPayload(dataIdentifier); // DI + optional params
        byte[] securityField = new byte[0];
        byte securityLen = 0;

        if (enableSecurity) {
            byte[] iv = sm4Cipher.generateIv();
            byte[] encryptedPayload = sm4Cipher.encryptCbc(payload, iv);
            byte[] mac = sm3Mac.compute(addressBytes, controlCode, encryptedPayload);
            securityField = ByteUtil.concat(
                new byte[]{SECURITY_VERSION, 0x00, (byte) iv.length},
                iv, mac
            );
            securityLen = (byte) securityField.length;
            payload = encryptedPayload;
        }

        // 数据长度：2字节，低字节在前
        int dataLen = payload.length;
        byte[] lenBytes = new byte[]{(byte) (dataLen & 0xFF), (byte) ((dataLen >> 8) & 0xFF)};

        byte[] frame = new byte[1 + 8 + 1 + 1 + 1 + securityField.length + lenBytes.length + payload.length + 1 + 1];
        int pos = 0;
        frame[pos++] = START;
        System.arraycopy(addressBytes, 0, frame, pos, 8); pos += 8;
        frame[pos++] = START;
        frame[pos++] = controlCode;
        frame[pos++] = securityLen;
        if (securityField.length > 0) {
            System.arraycopy(securityField, 0, frame, pos, securityField.length);
            pos += securityField.length;
        }
        System.arraycopy(lenBytes, 0, frame, pos, 2); pos += 2;
        System.arraycopy(payload, 0, frame, pos, payload.length); pos += payload.length;
        frame[pos++] = computeCs(frame, 1, pos - 1);
        frame[pos++] = END;
        return frame;
    }

    private byte[] buildPayload(byte[] dataIdentifier) {
        // 读数据帧的数据域：33H + 数据标识 + 33H + 33H + ...
        byte[] payload = new byte[dataIdentifier.length + 4];
        payload[0] = (byte) 0x33;
        for (int i = 0; i < dataIdentifier.length; i++) {
            payload[i + 1] = (byte) (dataIdentifier[i] + 0x33);
        }
        for (int i = dataIdentifier.length + 1; i < payload.length; i++) {
            payload[i] = (byte) 0x33;
        }
        return payload;
    }

    private byte computeCs(byte[] frame, int start, int end) {
        int sum = 0;
        for (int i = start; i < end; i++) {
            sum += frame[i] & 0xFF;
        }
        return (byte) (sum & 0xFF);
    }
}

代码块2（87行，Java）：2026版DL/T 645读数据帧构造器，支持可选安全域加密与校验码计算。

4.3 数据标识解析：以组合有功总电能为例

2026 版保留了 2007 版的数据标识加 33H 传输规则。以读取组合有功总电能（假设 DI=00-00-00-00）为例，数据域在发送前要每个字节加 0x33。

java 复制代码
byte[] di = new byte[]{0x00, 0x00, 0x00, 0x00};
byte[] frame = builder.buildReadFrame(address, (byte) 0x11, di);

如果电表返回的数据域为 33 33 34 33 33 33 33 33，则解密后（假设无安全域）实际数据值为：

复制代码
00 00 01 00 00 00 00 00  ->  组合有功总电能 = 0.01 kWh

这里 01H 对应原始值 1，按照 DL/T 645 的约定，组合有功总电能的单位为 0.01 kWh，因此显示为 0.01 kWh。

五、采集器到平台的协议转发架构

在实际项目中，采集器并不直接面向SaaS平台暴露DL/T 645帧，而是将协议帧解析为结构化数据后，通过 MQTT 或 HTTP 上报。下面给出一个合众致达智慧能源管理云平台中使用的典型架构。

【建议配图：采集器协议栈分层架构图，从下往上依次为：RS-485/4G物理层 -> DL/T 645-2026链路层 -> 安全解密层（SM4/SM3） -> 数据标识解析层 -> 设备模型抽象层 -> MQTT/HTTP上行通道 -> SaaS平台业务层】

分层设计的好处在于：

  1. 物理层可以灵活替换。同一段协议解析代码，可以跑在RS-485、4G Cat.1或NB-IoT模组上；
  2. 安全层独立。未来如果标准升级到支持 AES-256，只需替换 Sm4Cipher 的实现；
  3. 数据模型层屏蔽了不同电表厂商的数据差异。平台只关心标准化的 MeterReading 对象；
  4. 上行通道独立。采集器本地可以先缓存，网络恢复后再批量补报。

六、调试与测试：从抓包到验证

6.1 串口抓包要点

当采集器与电表通过RS-485连接时，建议使用逻辑分析仪或USB转485模块进行抓包。2026版帧中有几个容易出错的细节：

  • 起始字符 0x68 和结束字符 0x16 之间是否包含完整地址域；
  • 8字节地址域的低字节在前顺序是否正确；
  • 安全域长度字段是否为0，若不为0，后续字节是否按安全域格式解析；
  • 校验和 CS 是否从第一个地址域字节开始累加，到校验和之前一字节结束。

6.2 模拟测试脚本

在合众致达的内部测试环境中，我们用Python写了一个简单的模拟电表脚本，用于验证采集器发送的帧格式。

python 复制代码
import serial
import struct

PORT = 'COM3'
BAUD = 2400

def read_frame(ser):
    buf = bytearray()
    while True:
        b = ser.read(1)
        if not b:
            continue
        buf.extend(b)
        if len(buf) >= 2 and buf[-1] == 0x16 and buf[-2] != 0x16:
            return bytes(buf)

def parse_address(frame):
    # 第2-9字节为地址域，低字节在前
    return frame[1:9][::-1].hex()

def parse_control(frame):
    return frame[10]

def validate_cs(frame):
    cs = sum(frame[1:-2]) & 0xFF
    return cs == frame[-2]

if __name__ == '__main__':
    with serial.Serial(PORT, BAUD, timeout=2) as ser:
        while True:
            frame = read_frame(ser)
            print(f"RX: {frame.hex()}")
            print(f"  Address: {parse_address(frame)}")
            print(f"  Control: 0x{parse_control(frame):02X}")
            print(f"  CS OK: {validate_cs(frame)}")

代码块3（42行，Python）：串口模拟电表脚本，用于抓取和验证采集器发送的DL/T 645‑2026帧格式。

6.3 常见返回码速查

2026 版在异常应答帧中增加了新的错误码，调试时需要熟悉：

  • ERR-01：非法控制码（2026版不支持该命令）
  • ERR-02：非法数据标识（DI不在设备支持范围内）
  • ERR-03：安全域校验失败（MAC 或密钥索引错误）
  • ERR-04：地址域长度不匹配（老设备只支持6字节地址）
  • ERR-05：加密版本不支持（电表未启用SM4）
  • ERR-06：数据域解密失败（IV 或密钥错误）

七、常见踩坑与调试备忘

  1. 地址字节序千万别搞反

    2026 版虽然扩展了地址域，但传输顺序依然是低字节在前。Java 中 long 是大端存储，直接用 ByteBuffer 默认顺序会踩坑。务必显式设置 ByteOrder.LITTLE_ENDIAN。

  2. 安全域长度字段不能漏

    有些同学在构造帧时，当不启用安全域时直接省略安全域长度字节。2026 版规定该字段必须存在，值为 0x00 表示无安全域，否则老设备解析会错位。

  3. 数据长度字段是2字节

    2007 版数据长度字段为 1 字节，2026 版扩展为 2 字节。对于长数据块读取（如曲线数据、事件记录），这一改动至关重要。

  4. 密钥索引要和平台同步

    在多租户或多项目场景下，不同客户可能使用不同的密钥。采集器在下发密钥时，必须同时记录密钥索引，否则后续安全帧会被电表拒绝。

  5. 兼容性测试要覆盖混合网络

    升级过程不可能一次性替换所有电表。建议采集器同时支持 2007 版和 2026 版，通过地址长度或握手流程自动识别设备版本。

八、结语

九、未来展望

DL/T 645-2026 的发布并非终点，而是智能电表通信协议演进的新起点。随着能源物联网技术的快速发展，未来协议可能朝着以下几个方向深化：

9.1 与 IPv6 的深度结合

当前 2026 版已支持 IPv6 地址查询与配置（控制码 C=24H），但这仅仅是开始。未来协议可能会：

  • 原生 IPv6 承载：直接基于 IPv6 网络层传输 DL/T 645 应用层帧，减少 NAT 转换开销，提升端到端通信效率。
  • 地址自动配置：结合 IPv6 无状态地址自动配置（SLAAC），实现电表即插即用，降低现场配置复杂度。
  • 多播与任播支持：利用 IPv6 多播特性，实现批量设备的同时配置与数据采集，大幅提升运维效率。

9.2 AI 数据标识的扩展

2026 版已预留了边缘 AI 推理结果的数据标识（DI=0x00-0x40 系列），未来可进一步扩展：

  • 实时负荷预测：新增 DI 标识用于上传基于本地 AI 模型的短期负荷预测结果。
  • 异常检测与诊断：定义标准化的异常检测结果上报格式，如电压暂降、谐波超标、窃电嫌疑等 AI 识别结果。
  • 能效优化建议：电表内置轻量级 AI 模型，直接生成分时电价下的最优用电策略建议。

9.3 与新型物联网协议的融合

为适应更广泛的物联网应用场景，DL/T 645 可能需要与主流物联网协议栈融合：

  • MQTT‑S 集成：在采集器与平台之间采用 MQTT‑S（MQTT over TLS/DTLS），实现端到端的安全传输，而不仅仅是应用层加密。
  • CoAP 适配：针对 NB‑IoT 等低功耗网络，定义基于 CoAP 的轻量级 DL/T 645 映射规范，减少协议开销。
  • 时间敏感网络（TSN）：在工业场景中，结合 TSN 实现亚毫秒级同步抄表与精准负荷控制。

9.4 持续学习建议

对于开发者而言，紧跟协议演进需要：

  1. 关注标准动态：定期查阅全国电工仪器仪表标准化技术委员会（TC104）的官方动态，参与行业技术研讨会。
  2. 实践开源项目 ：在 GitHub 等平台关注并参与 DL/T 645 相关开源实现，如 dl645‑parser、sm4‑java 等，通过代码理解协议细节。
  3. 跨协议学习：不仅限于 DL/T 645，同时学习 Modbus、IEC 61850、OPC UA 等工业协议，理解其设计哲学与适用场景。
  4. 安全能力建设：深入掌握国密算法（SM2/SM3/SM4）的实现原理与应用场景，这是未来能源物联网安全的基石。

协议标准的演进总是滞后于技术实践，但提前布局、持续学习，才能在技术浪潮中保持领先。DL/T 645-2026 为我们打开了通向更安全、更智能、更互联的能源计量世界的大门，而门后的风景，正等待每一位开发者去探索与创造。

DL/T 645-2026 的发布，标志着智能电表通信协议从"能通"走向"安全、可扩展、可统一接入"。对于开发者而言，真正需要投入的不仅是协议字段的适配，更是对采集器架构、密钥管理、版本兼容和测试体系的系统改造。

本文提供的Java地址模型、帧构造器和Python模拟脚本，可以直接作为改造起点。合众致达的智慧能源管理云平台在落地过程中，也经历了从6字节地址硬编码到8字节结构化对象、从明文到国密SM4 Security Field的逐步演进。希望这些踩坑经验能帮助大家少走弯路。

代码块清单

  • 代码块1（48行，Java）：2026版8字节电表地址对象的封装与总线字节序转换

  • 代码块2（87行，Java）：2026版DL/T 645读数据帧构造器，支持可选安全域加密与校验码计算

  • 代码块3（42行，Python）：串口模拟电表脚本，用于抓取和验证采集器发送的帧格式

标签

DL/T 645, 智能电表协议, 国密SM4, Java采集器, 物联网通信协议, 能源计量, MQTT, 协议适配

每周一/三/五更新，关注专栏获取更多技术分享

相关推荐
多加点辣也没关系3 小时前
JavaScript|第4章：类型转换
开发语言·javascript
聪慧的水蜜桃3 小时前
【YFIOs】用C#开发硬件之设备上云
开发语言·c#
yqcoder3 小时前
httpOnly 是什么，又有什么用？
开发语言·前端·javascript
山登绝顶我为峰 3(^v^)34 小时前
C/C++ 交叉编译方法
java·c语言·c++
一叶飘零_sweeeet4 小时前
Codex 与 Claude Code 深度拆解：两代 AI 编程智能体的技术本质与 Java 实战指南
java·ai·codex·claude code
Listen·Rain4 小时前
提示词和提示词模板
java·人工智能·spring boot
wuqingshun3141594 小时前
重写equals而不重写hashCode,会出什么问题？
java·开发语言
飞猪~4 小时前
LangChain python 版本 第一集
开发语言·python·langchain
热门推荐
012026 AI 编程工具终极实战指南：Cursor vs Claude Code vs Copilot，开发者该怎么选？022026 年 AI 编程工具终极横评：Cursor vs Claude Code vs Copilot vs Windsurf03GitHub 镜像站点04AI 编程 IDE 全景解析 2026：Agent 全面接管开发链路052026 年 AI 大模型 & AI 编程工具实战全总结06AI科技热点日报 | 2026年07月01日07【AI】2026 年具身智能模型和世界模型总结082026 AI 编程工具选型横评：Cursor / Claude Code / Trae / Copilot 到底选谁（建议收藏·避坑版）09Claude Code、Codex、Cursor三分天下：2026年AI编程Agent生态全景剖析102026年7月AI圈大地震：GPT-5.6被政府限制、Claude入驻Slack、Anthropic自研芯片
