JSM6800 20V N 沟道增强型 MOSFET

当下消费电子、便携储能、小型锂电设备市场持续扩容，低压 20V 功率 MOSFET 作为电源开关、电池保护、电机驱动核心器件，市场需求量稳步攀升。长期以来 AO6800 凭借 SOT23-6 小巧封装、20V 耐压、大电流承载能力，成为各类低压设备通用主力型号。但供应链波动、交期不稳定、采购成本上浮等问题，一直困扰硬件工程师与采购团队。

深耕功率半导体领域的杰盛微半导体（JSMSEMI），依托自主沟槽 MOS 工艺、完善量产测试产线，推出JSM6800 20V N 沟道增强型 MOSFET，实现与 AO6800 完全 PIN TO PIN 兼容，电气参数对标原厂规格，无需改动 PCB 即可直接替换，兼顾稳定供货、高性价比与全维度可靠性，为低压电路国产化替代提供成熟落地方案。本文将从产品基础规格、核心性能优势、实测参数、应用场景、品牌品控五大维度，全面拆解 JSM6800 综合实力。

一、产品基础定位：SOT23-6 标准封装，无缝替代 AO6800

1. 基础硬件规格

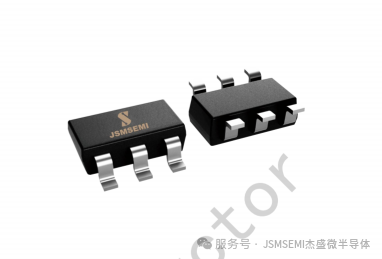

JSM6800 采用行业通用 SOT23-6L 贴片封装，6 引脚布局与 AO6800 完全一致，双栅极（Gate1/Gate2）、双源极（Source1/Source2）一体化设计，双源极并联结构有效降低导通阻抗、提升电流承载上限，缩小 PCB 铺铜设计难度，适配小型化高密度电路板。器件类型为20V N 沟道增强型 MOSFET，专为低压直流控制场景开发，标准测试环境 25℃下完成全项电气验证，完整规格书同步开放下载，参数定义、测试条件与对标型号统一，工程师可快速完成方案迁移。

2. 极限额定参数（Ta=25℃）

结合官方规格文档，JSM6800 极限安全参数如下，覆盖设备满负载、脉冲冲击、高低温全工况：

漏源耐压 VDS：20V，适配 3 串以内锂电池、5V/12V 低压供电系统，可抵御电压浪涌冲击；
连续漏极电流 ID：20A，短时脉冲大电流承载能力优异，满足电机启动、快充瞬时峰值电流需求；
最大功耗 Pd：2W，小封装下散热表现优异，搭配常规 PCB 铜皮即可稳定满载工作；
工作与存储温度范围：-55℃~150℃，宽温域适配，北方低温户外设备、密闭高温便携设备均可稳定运行；
结环热阻 RθJA：标准化封装热阻设计，热传导均匀，长时间满载温升可控，降低过热失效风险。

文档备注明确，所有重复性脉冲极限参数均以最高结温为约束标准，脉冲测试统一规范：脉冲宽度≤300μs，占空比≤2%，规避瞬时大电流造成器件热击穿，保障批量产品长期使用寿命。

二、核心电气性能解析，对标 AO6800 不分伯仲

（一）导通损耗优势：低 Rds (on)，设备能效显著提升

导通电阻是 MOS 管核心指标，直接决定整机发热与电能损耗，JSM6800 两组工况参数完全对标 AO6800，高低栅压驱动均保持低内阻表现：

低压驱动工况：VGS=2.5V，ID=3.5A，最大导通电阻 53.0mΩ；支持 MCU 低电压 IO 直接驱动，无需升压电路，简化外围设计；
标准驱动工况：VGS=4.5V，ID=4.5A，最大导通电阻仅 22.0mΩ；大电流通路损耗极低，同等负载下器件温升更低，减少散热辅料成本。

对比市面同封装国产通用 MOS，JSM6800 采用优化沟槽工艺，单位芯片面积电流密度更高，同等封装实现更低导通内阻，长期满载运行能耗更低，帮助终端产品提升能效等级。

（二）静态漏电控制严苛，待机功耗更低

栅极截止电流 IGSS：VGS=±12V、ID=0A 条件下，漏电控制在 ±100nA 以内；静态漏电流极小，便携设备待机耗电大幅降低，延长电池续航时间；
栅极阈值电压 VGS (th)：标准测试条件 VDS=VGS、ID=250μA，开启电压区间适配通用 3.3V/5V 主控芯片，栅极驱动兼容性拉满，不存在开启不足、导通不完全问题；
漏源短路截止电流 IDSS：VDS=20V、VGS=0V 时漏极漏电极低，设备关机后无隐性耗电，提升电池安全系数，避免锂电池亏电损坏。

（三）动态开关特性优异，适配高频 PWM 控制

在 DC-DC 转换、电机调速等高频开关场景，栅极电荷、开关延时、极间电容直接影响 EMI 与开关损耗，JSM6800 动态参数表现均衡：

总栅极电荷 Qg 最大值 8.11nC，细分栅源电荷 Qgs=1.34nC；栅极驱动负荷小，普通驱动电阻即可稳定控制，无需大功率驱动芯片，节约 BOM 成本；
开关时序参数：开通延时、关断延时、上升 / 下降时间控制在 10.4ns、4.4ns 区间，开关响应速度快，高频工作下开关损耗小；
内置漏源续流二极管，无需额外并联肖特基二极管，简化外围电路，缩小 PCB 布局面积，降低物料采购种类。

规格书配套完整开关测试电路与波形判定标准，以输入输出波形 10%/50%/90% 幅值作为计时基准，精准衡量器件延时、边沿特性，方便工程师做仿真与电路验证。输入、输出、反向传输电容标准化管控，高频工作下波形畸变、电磁干扰问题得到有效抑制，降低整机 EMC 整改难度。

三、JSM6800 核心差异化优势，替代 AO6800 无后顾之忧

1. 100% PIN TO PIN 兼容，零改板快速替换

JSM6800 引脚定义、封装尺寸、焊盘间距与 AO6800 完全统一，现有产品无需重新绘制 PCB、无需改版打样，直接贴片替换，大幅缩短产品切换周期，省去开模、验证、试产额外成本，适合大批量快速切换供应链。

2. 全流程品控体系，批量一致性稳定

杰盛微自有封装、测试产线，每一颗 JSM6800 均经过多道电参数全检：漏源耐压击穿测试、导通电阻分选、栅极漏电筛查、开关动态参数抽检、高低温循环老化测试，剔除参数漂移、漏电超标不良品。器件宽温参数波动平缓，-55℃低温启动无异常，150℃高温满载不发生参数漂移，批量出货一致性远优于普通流通散料。

3. 国产自主量产，交期与成本双重保障

近年来海外器件供货周期拉长、价格波动频繁，供应链风险持续增加。杰盛微作为本土功率半导体厂商，JSM6800 国内完整量产，常备安全库存，支持小批量试样、大批量稳定供货，交付周期可控；依托本土产业链优势，剔除多层分销溢价，相比进口对标型号，具备显著成本优势，帮助企业压缩整机物料成本，提升产品市场竞争力。

4. 全场景安全设计，多重工况适配

器件耐受瞬时脉冲大电流，内置体二极管可吸收感性负载反向电压尖峰，适用于电机、继电器等感性负载驱动；20V 耐压冗余充足，12V 锂电、5V 快充、移动电源场景下，可抵御插拔浪涌、短路瞬时高压，降低 MOS 管击穿失效概率，减少产品售后返修率。

四、多领域落地应用，覆盖全品类低压电子设备

依托 20V 耐压、20A 大电流、SOT23-6 小型封装、低损耗四大核心特性，JSM6800 可全面替代 AO6800，适配以下主流终端产品：

移动电源、便携快充设备作为充放电主开关、同步降压 Buck 电路核心器件，低导通内阻降低充放电损耗，提升转换效率，小封装适配超薄充电宝、便携充电器紧凑电路板。
**锂电池保护板（1-3 串锂电）**用于电池充放电回路控制，过流、短路保护开关，极低静态漏电避免电池自放电，宽温特性适配户外储能、便携灯具锂电池模组。
智能家居小型电机驱动扫地机器人、手持吸尘器、智能风扇、电动玩具电机调速开关，20A 电流承载应对电机启动峰值电流，快速开关实现精准 PWM 调速，设备运行噪音更低。
便携数码产品电源回路蓝牙耳机充电仓、智能手表、手持美容仪、数码补光灯内部负载开关，SOT23-6 微型封装节省主板空间，低驱动电压适配小型 MCU 主控。
小型工业低压控制模块12V 低压电磁阀、小型传感器供电开关、车载低压辅助电路，宽温设计适配车载、工业小型控制板严苛环境。
LED 照明驱动低压灯带、便携补光灯、手持露营灯恒流开关，低损耗长时间点亮温升低，延长灯具整体使用寿命。
