在园区网、工业环网、数据中心边缘接入、弱电专网和传统二层汇聚场景中，交换机之间经常需要冗余链路。冗余链路能提高可用性，但二层以太网本身没有像 IP 一样的 TTL 字段，一旦形成闭环，广播、未知单播和部分组播就可能在环路中被反复泛洪，最终造成广播风暴、MAC 地址漂移、ARP 异常、DHCP 异常、CPU 飙高，甚至整网不可用。
生成树协议的核心目标非常朴素：允许物理链路冗余，但只让逻辑转发拓扑保持无环。经典 STP 解决了"能不能防环"的问题，RSTP 解决了"能不能更快恢复"的问题，MSTP 进一步解决了"多 VLAN 场景能不能按实例规划路径"的问题。
一、为什么二层环路比三层环路更危险

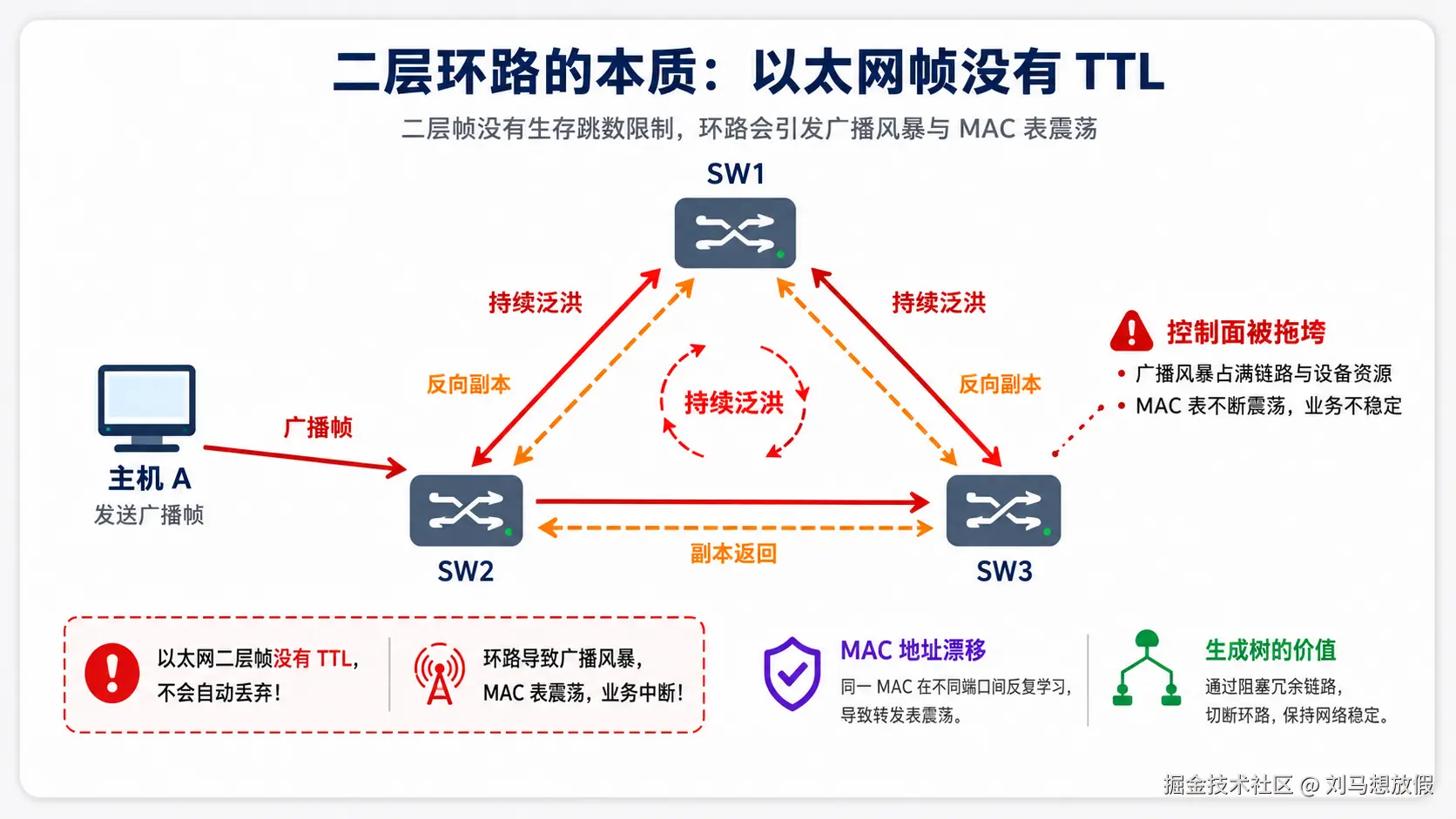

三层 IP 报文有 TTL，每经过一台路由设备 TTL 会递减，递减到 0 后报文会被丢弃。二层以太网帧没有这个天然寿命字段。交换机在收到广播帧、未知单播帧或需要泛洪的组播帧时，会从除入端口之外的其他端口转发。如果存在闭合环路，帧副本会沿多个方向传播，并再次回到交换机。
二层环路典型危害包括：
| 危害 | 表现 | 根因 |
|---|---|---|
| 广播风暴 | 链路利用率瞬间打满，业务丢包、延迟飙升 | 广播帧在环路中反复复制 |
| MAC 地址漂移 | 同一 MAC 在不同端口之间来回变化 | 同一源帧副本从不同方向返回 |
| 控制面拥塞 | 交换机 CPU 升高，管理登录困难 | 风暴、协议报文、日志与中断持续冲击 |
| 基础业务异常 | ARP、DHCP、网关访问异常 | 泛洪和转发表抖动破坏正常二层学习 |

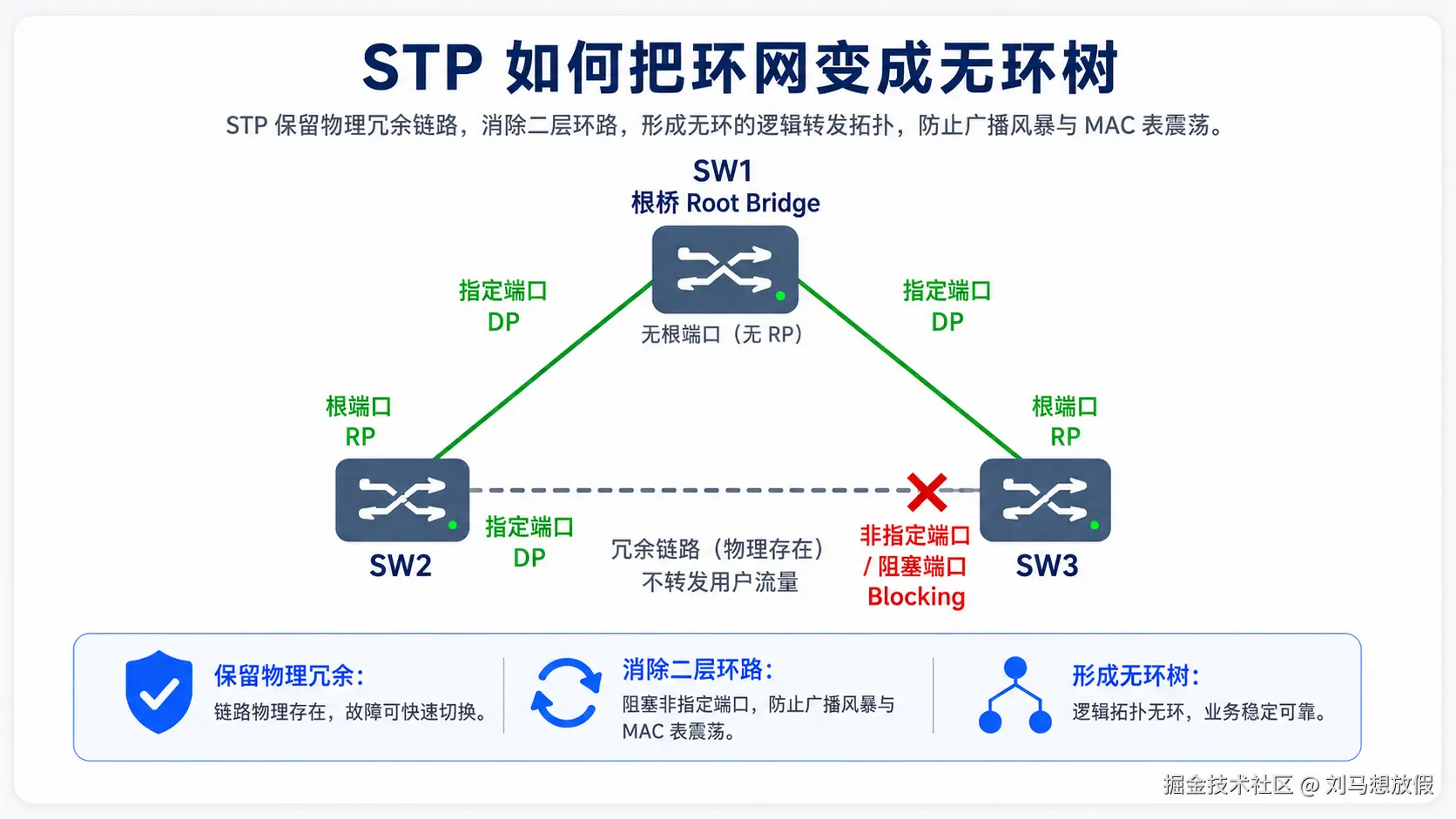

生成树协议通过 BPDU 在交换机之间交换拓扑信息，计算出一棵没有环路的逻辑树。被阻塞的端口不转发用户数据帧，但链路物理上仍然存在；一旦主路径故障，协议可以重新计算并恢复冗余链路。
二、STP：经典生成树如何工作
STP 是 Spanning Tree Protocol 的缩写，经典 STP 通常指 IEEE 802.1D 生成树。它通过 BPDU（Bridge Protocol Data Unit，桥协议数据单元）在二层网络内传递根桥、路径代价、发送者桥 ID 和端口 ID 等信息。

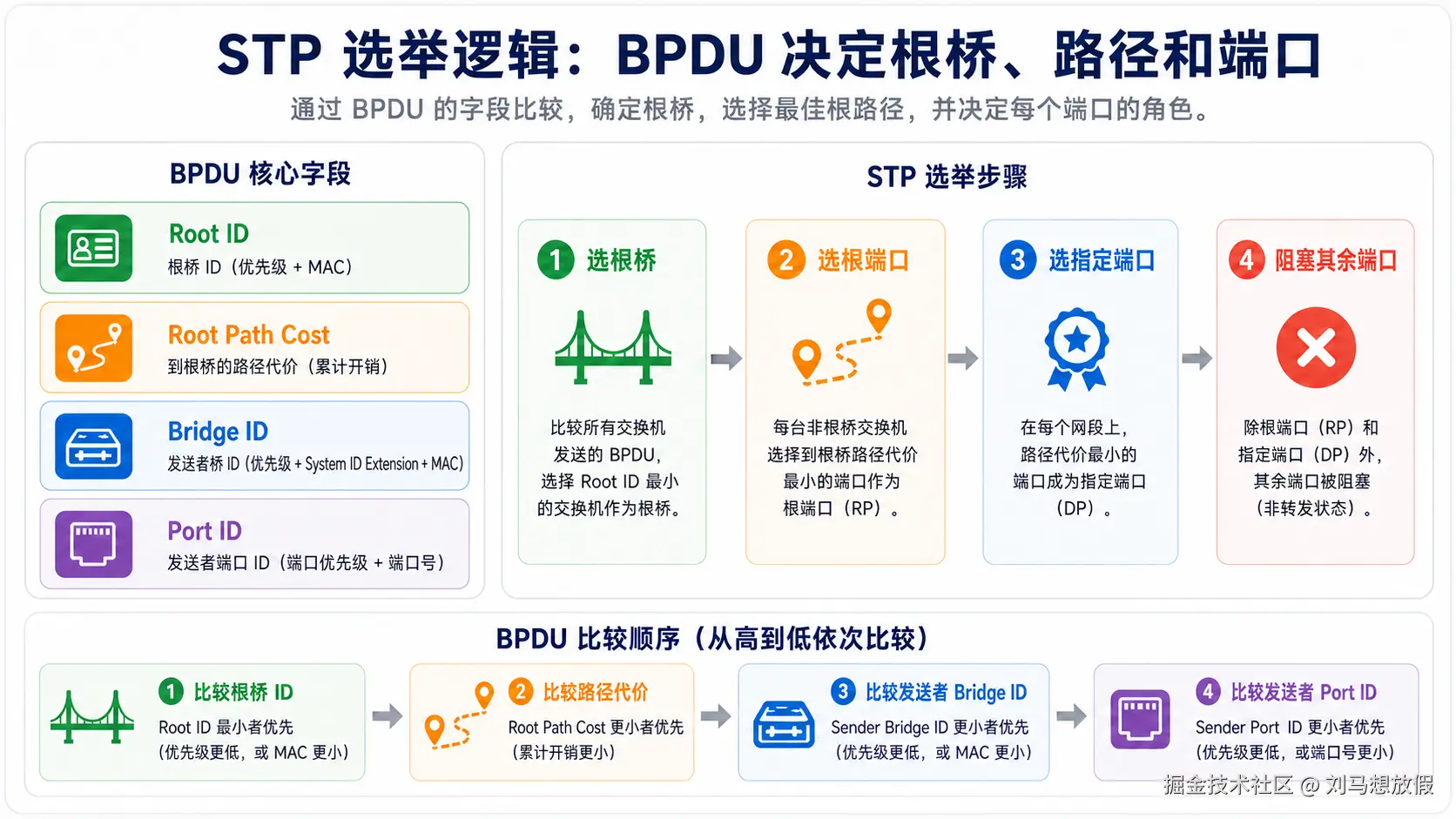

一个 STP 域内，每一棵树都要完成四件事：
- 选出根桥（Root Bridge）。
- 每台非根桥选出一个到根桥最优的根端口（Root Port）。
- 每个二层网段选出一个指定端口（Designated Port）。
- 其他可能导致环路的端口进入阻塞或非转发状态。
2.1. 根桥选举：谁的 Bridge ID 最小，谁就是根
Bridge ID 通常由三部分组成：
text
Bridge ID = 桥优先级 + System ID Extension（常见为 VLAN 或实例号）+ MAC 地址桥优先级一般按 4096 递增。数值越小越优先。如果优先级相同，则比较 MAC 地址，MAC 地址更小者胜出。工程上不应依赖 MAC 地址"碰运气"当根桥，而应手工规划核心或汇聚设备为主根、备根。
标准 STP BPDU 使用链路本地组播地址 01:80:C2:00:00:00，普通交换转发不会把它当作用户流量跨越多跳泛洪。BPDU 的意义不是承载业务，而是让所有桥设备对拓扑形成一致认知。
2.2. 路径代价：不是链路越近就一定更优
根桥确定后，每台非根桥要选择到根桥总代价最低的端口作为根端口。路径代价通常与链路带宽相关，带宽越高，代价越低。实际网络中要注意两点：
第一，同一 STP 域内尽量统一路径代价模式。老设备可能使用较短的路径代价值，新设备可能支持长路径成本。混用时虽然协议仍可运行，但路径选择可能不符合预期。
第二，不要只看拓扑图上的"跳数"。生成树比较的是累计代价，不是简单跳数。两跳高速链路可能优于一跳低速链路。
当路径代价相同，常见比较顺序是：根桥 ID 更小、到根桥路径代价更低、发送者 Bridge ID 更小、发送者 Port ID 更小。具体实现会遵守标准定义的优先级比较逻辑，因此只要配置一致，选举结果应是确定性的。
2.3. 端口角色：每个端口在树里各司其职
| 端口角色 | 位置 | 作用 |
|---|---|---|
| 根端口 RP | 每台非根桥通常有一个 | 到根桥的最佳上行端口 |
| 指定端口 DP | 每个网段选一个 | 负责把该网段流量向生成树方向转发 |
| 非指定端口 | 可能形成环路的位置 | 经典 STP 中通常阻塞用户帧 |
| 禁用端口 | 管理关闭或不可用 | 不参与转发与计算 |
根桥本身没有根端口。典型情况下，根桥连接各网段的端口会成为指定端口。
2.4. 端口状态：经典 STP 为什么慢

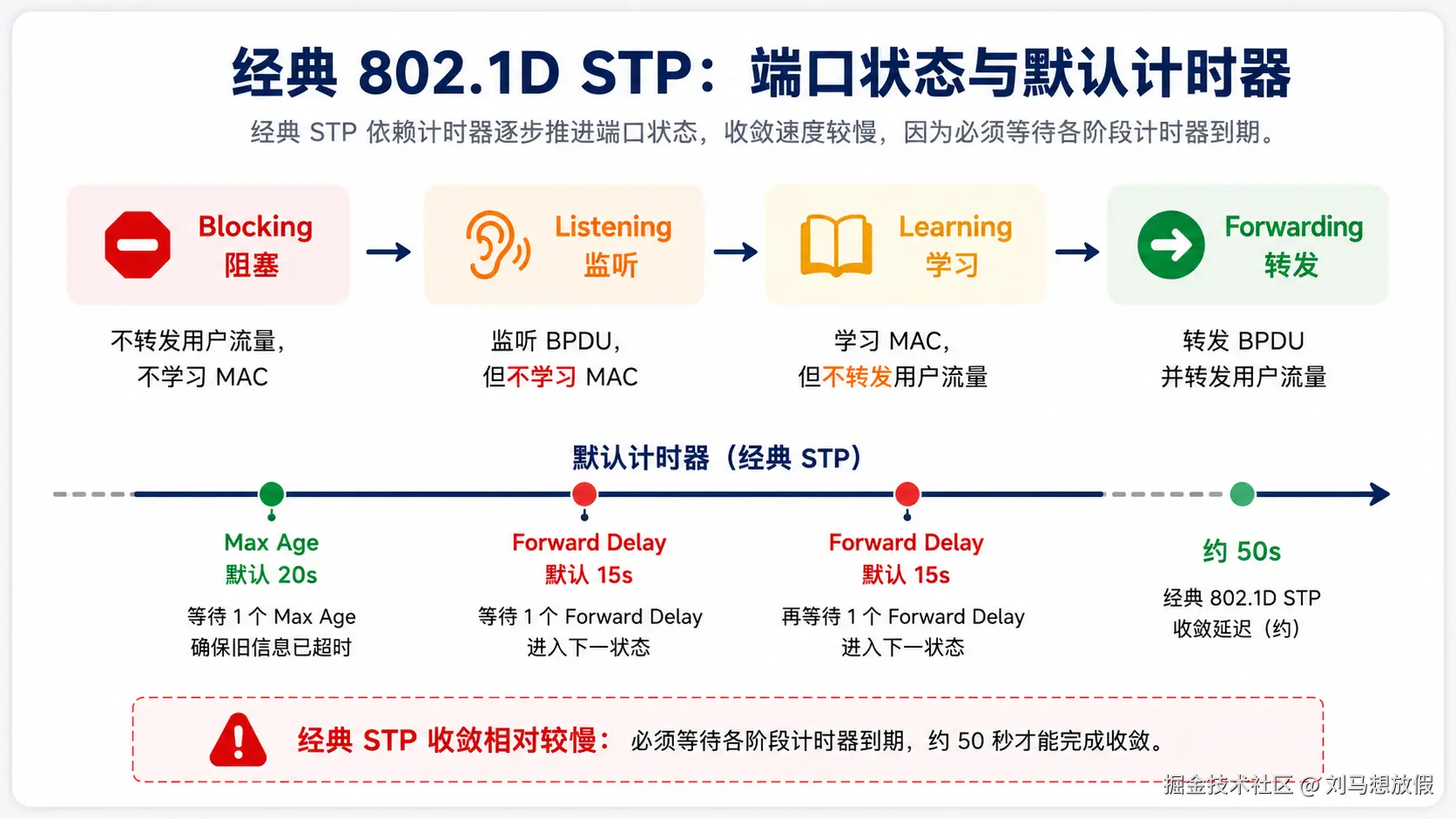

经典 STP 的端口状态包括 Disabled、Blocking、Listening、Learning、Forwarding。为了避免临时环路，端口从阻塞到转发前会经历监听和学习阶段。默认计时器常见为：
| 计时器 | 常见默认值 | 作用 |
|---|---|---|
| Hello Time | 2 秒 | 根桥周期性发送配置 BPDU |
| Max Age | 20 秒 | BPDU 信息老化时间 |
| Forward Delay | 15 秒 | Listening 与 Learning 阶段各等待一次 |
因此传统 STP 在某些故障场景下可能需要 30 到 50 秒左右才能完全收敛。这个时间对现代语音、视频、控制系统和交易系统来说往往过长。
2.5. 拓扑变化通知：为什么链路变化会影响 MAC 表
经典 STP 中，当非边缘端口状态变化时，会触发拓扑变化通知。根桥收到后会通过 BPDU 的拓扑变化标志通知其他交换机缩短 MAC 地址老化时间，使旧路径上的 MAC 表项更快失效。否则，即使物理路径已经改变，交换机仍可能按旧 MAC 表把流量发向错误方向。
需要注意的是，拓扑变化本身不是故障；频繁拓扑变化才是风险信号。频繁 TCN 往往意味着链路抖动、端口误接、环路保护触发、接入侧设备不稳定或边缘端口配置不当。
三、RSTP：为什么快速生成树更适合现代网络
RSTP 是 Rapid Spanning Tree Protocol，来源于 IEEE 802.1w，后来并入相关桥接标准体系。它的目标不是推翻 STP，而是在兼容生成树思想的基础上显著提升收敛速度。
RSTP 的核心改进包括：
| 改进点 | 说明 |
|---|---|
| 状态简化 | 将经典 STP 的 Blocking、Listening、Disabled 统一为 Discarding，状态更清晰 |
| 角色增强 | 引入 Alternate Port、Backup Port，提前识别备用路径 |
| 快速握手 | 点到点链路上通过 Proposal/Agreement 快速确认转发安全 |
| 边缘端口 | 接主机端口可直接转发，避免无意义等待 |
| 拓扑变化处理 | 更主动地通知相关端口刷新 MAC 表 |

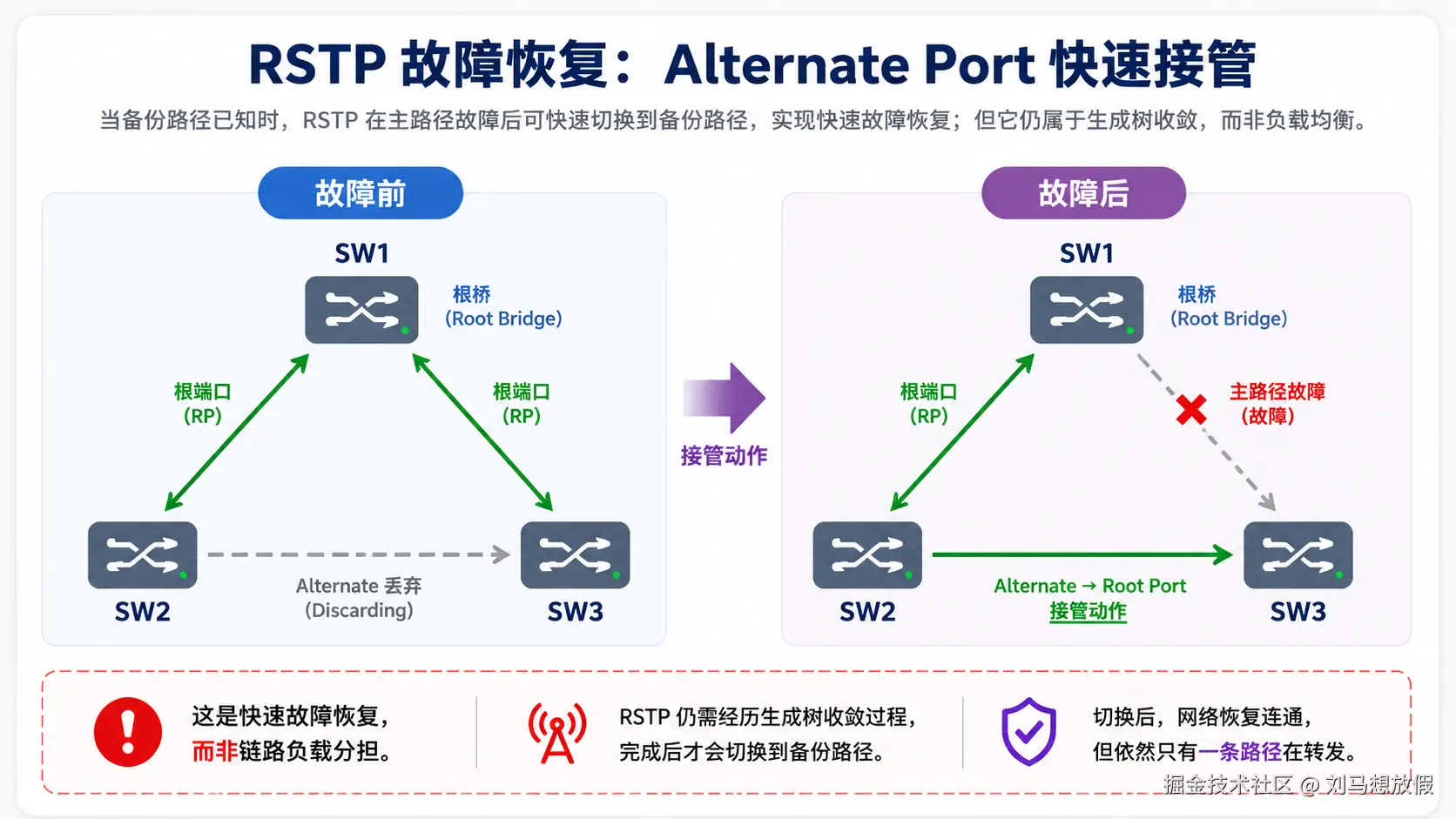

3.1. RSTP 的端口角色
RSTP 仍然保留 Root Port 与 Designated Port，同时新增或明确了以下角色：
| 角色 | 含义 | 工程价值 |
|---|---|---|
| Alternate Port | 到根桥的备用路径 | 主根端口故障时可快速接管 |
| Backup Port | 同一网段上的备份端口 | 多端口连接同一共享介质时防环 |
| Edge Port | 边缘端口 | 接主机、服务器、摄像头等终端时快速进入转发 |
边缘端口非常重要。接入终端的端口如果不可能再接交换机，应该配置为边缘端口，并启用 BPDU 保护。这样既能让终端快速上线，又能在误接交换机时自动保护网络。
3.2. Proposal/Agreement：快速但不是魔法

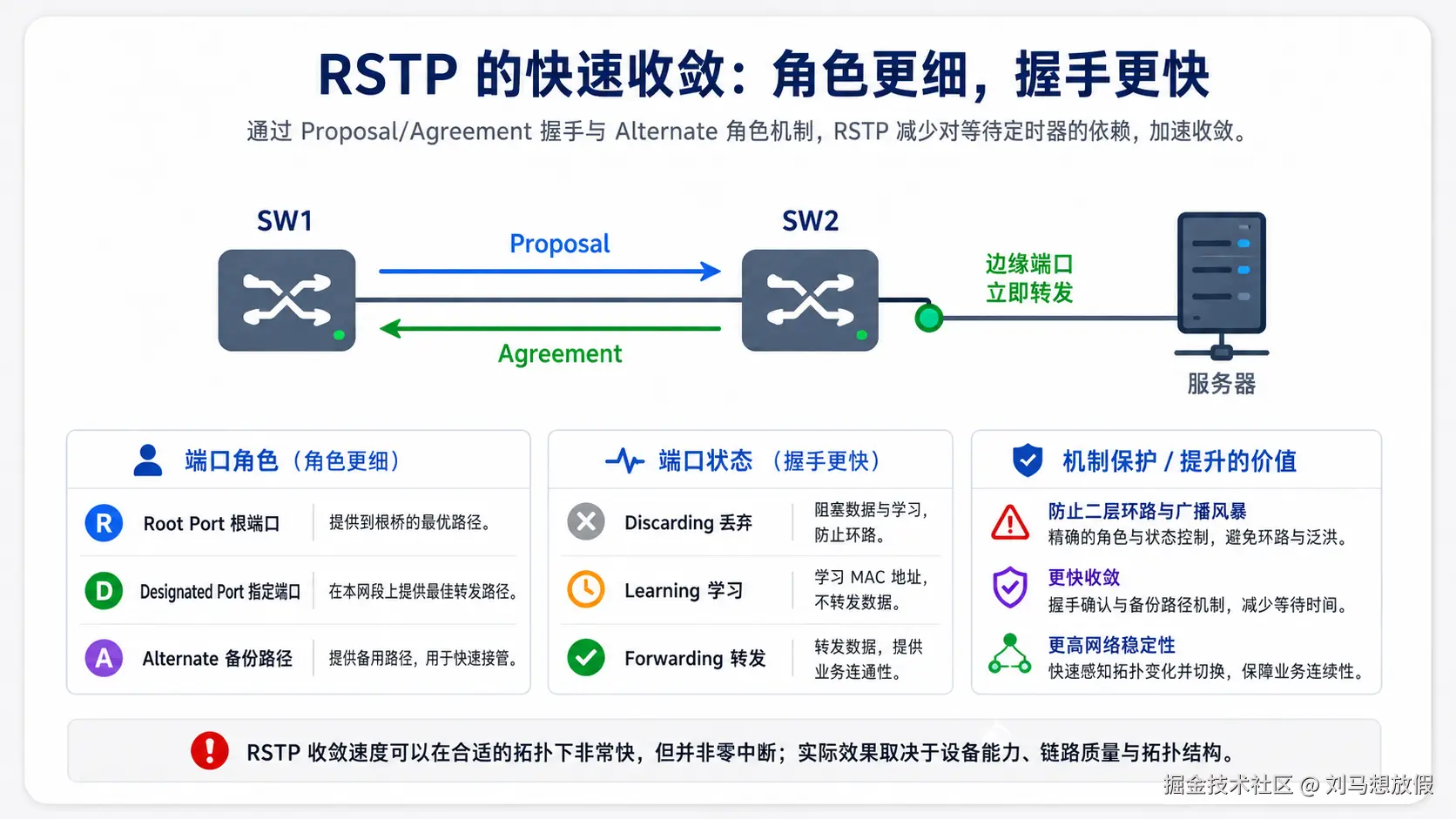

RSTP 的快速收敛依赖邻居之间确认端口状态。上游指定端口发送 Proposal，下游确认自身其他非边缘端口不会产生环路后返回 Agreement，然后相关端口快速进入转发。
但 RSTP 并不保证任何场景都"一秒恢复"。它依赖若干前提：
| 前提 | 影响 |
|---|---|
| 两端都支持 RSTP | 与经典 STP 互通时可能回退为较慢行为 |
| 链路为点到点 | 半双工共享介质无法享受完整快速握手优势 |
| 备用路径已被识别 | Alternate Port 存在时切换更快 |
| 边缘端口配置正确 | 误把交换机端口当边缘端口可能放大环路风险 |
四、MSTP：多 VLAN 网络为什么需要多实例生成树
如果一个网络只有少量 VLAN，RSTP 通常已经足够。但在大园区或多业务专网中，几十甚至上百个 VLAN 共用一棵树会带来两个问题：
第一，所有 VLAN 的阻塞点相同，冗余链路可能长期闲置。第二，每个 VLAN 单独跑一棵树又会带来大量协议实例，管理复杂、设备资源消耗高。
MSTP 是 Multiple Spanning Tree Protocol，来源于 IEEE 802.1s，后来并入 IEEE 802.1Q。它通过"多个 VLAN 映射到少量 MSTI"的方式，在资源消耗和流量工程之间取得平衡。
4.1. MST 区域：配置一致才算同一区域

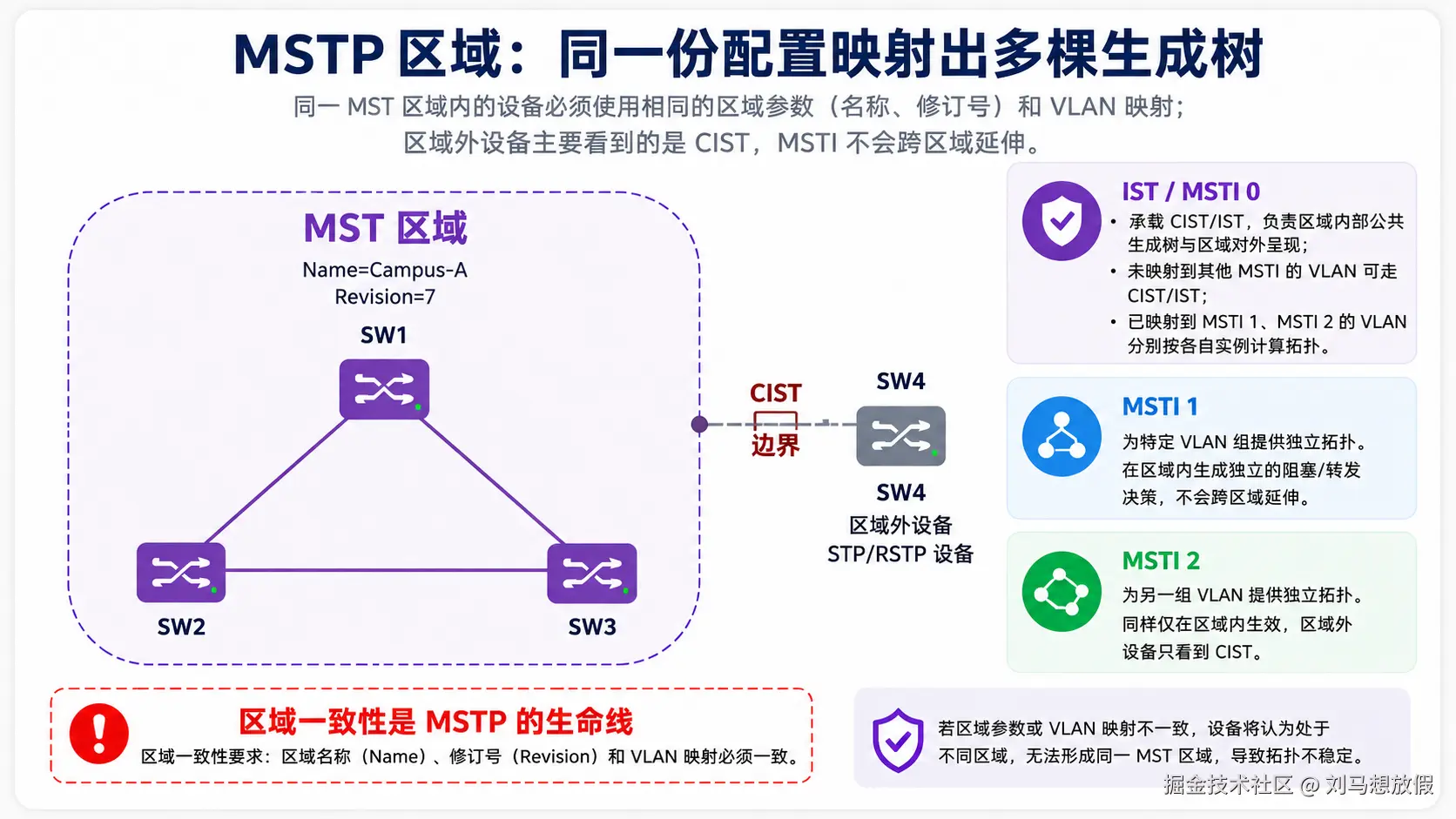

MSTP 的区域识别依赖 MST Configuration Identifier，常见包含：
| 字段 | 作用 |
|---|---|
| Region Name | 区域名称 |
| Revision Level | 修订号 |
| VLAN-to-MSTI Mapping | VLAN 到 MST 实例的映射，通常形成配置摘要 |
只有这些关键配置一致，交换机才会认为彼此处于同一 MST 区域。同一区域内，MSTI 可以各自计算不同的生成树。区域外部通常只看到 CIST 的行为，而看不到区域内部每个 MSTI 的细节。
MSTP 中几个概念容易混淆：
| 概念 | 解释 |
|---|---|
| CIST | Common and Internal Spanning Tree，跨区域与区域内部公共树的整体视图 |
| IST | Internal Spanning Tree，区域内部的实例 0 |
| MSTI | Multiple Spanning Tree Instance，承载 VLAN 组的独立实例 |
| 边界端口 | 连接不同 MST 区域、RSTP/STP 区域或配置不一致邻居的端口 |
4.2. MSTP 的流量工程：按实例分担，不是逐流负载均衡

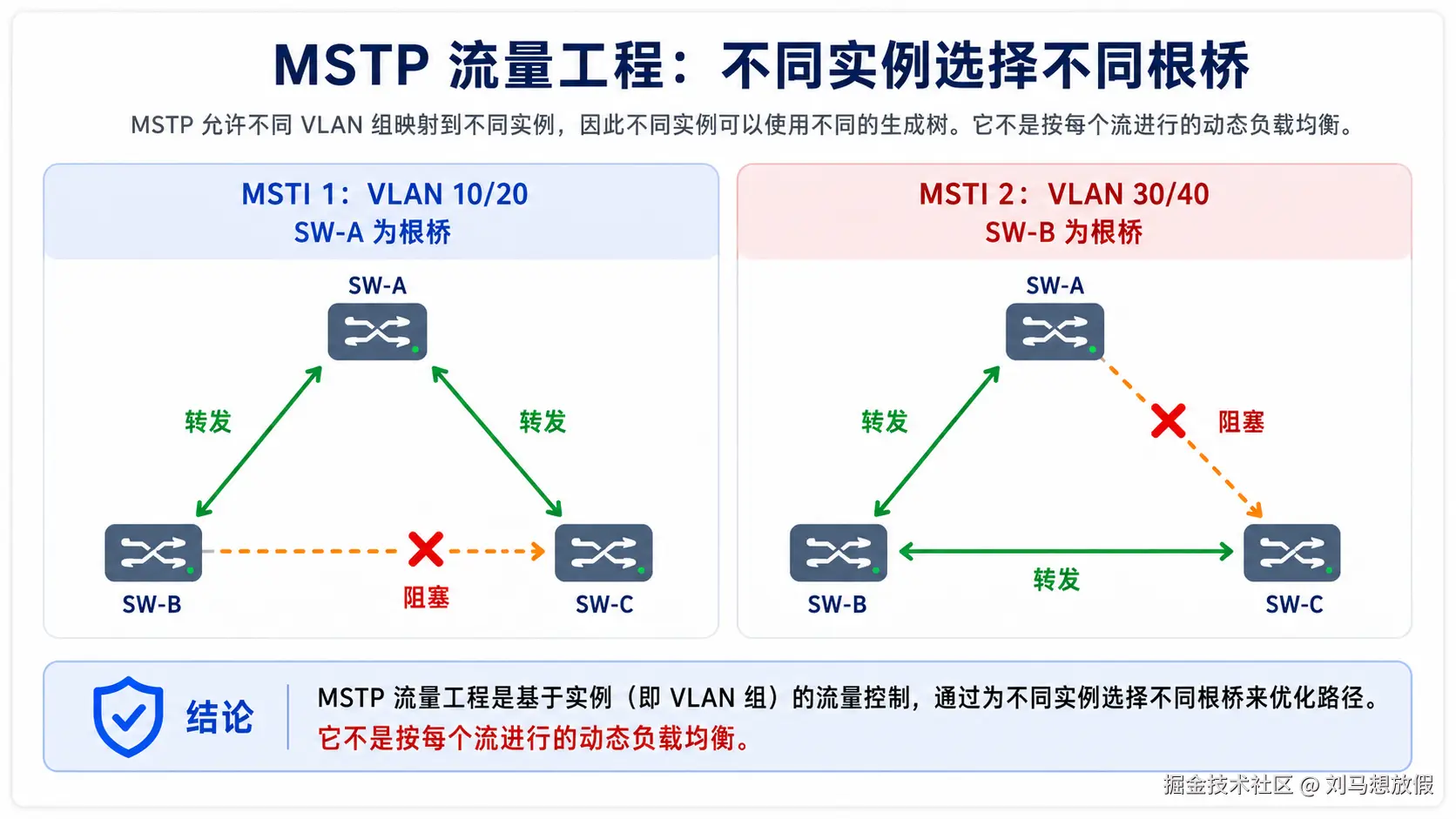

MSTP 可以让 VLAN 10、20 映射到 MSTI 1，让 VLAN 30、40 映射到 MSTI 2；再把 MSTI 1 的根桥放在汇聚 A，把 MSTI 2 的根桥放在汇聚 B。这样不同 VLAN 组会选择不同的逻辑树，从而让两条上行链路都参与承载业务。
这不是像负载均衡器那样对每条流动态分摊，而是按生成树实例选择路径。同一个 MSTI 内的 VLAN 共享同一棵树，因此 VLAN 分组必须结合业务流量、网关位置、链路容量和故障域一起规划。
4.3. MSTP 常见设计原则
| 原则 | 建议 |
|---|---|
| 实例数量要克制 | 不要为每个 VLAN 都建 MSTI；通常按业务域或链路方向分组 |
| 根桥要明确 | 每个 MSTI 手工指定主根、备根，避免由 MAC 地址决定 |
| VLAN 映射要统一 | 同一区域所有交换机必须保持一致 |
| 边界要清晰 | 与旧 STP、RSTP、PVST 类网络互通时要识别边界行为 |
| 变更要有窗口 | 修改 MST 区域映射会影响实例计算，应按变更流程执行 |
五、STP、RSTP、MSTP 怎么选

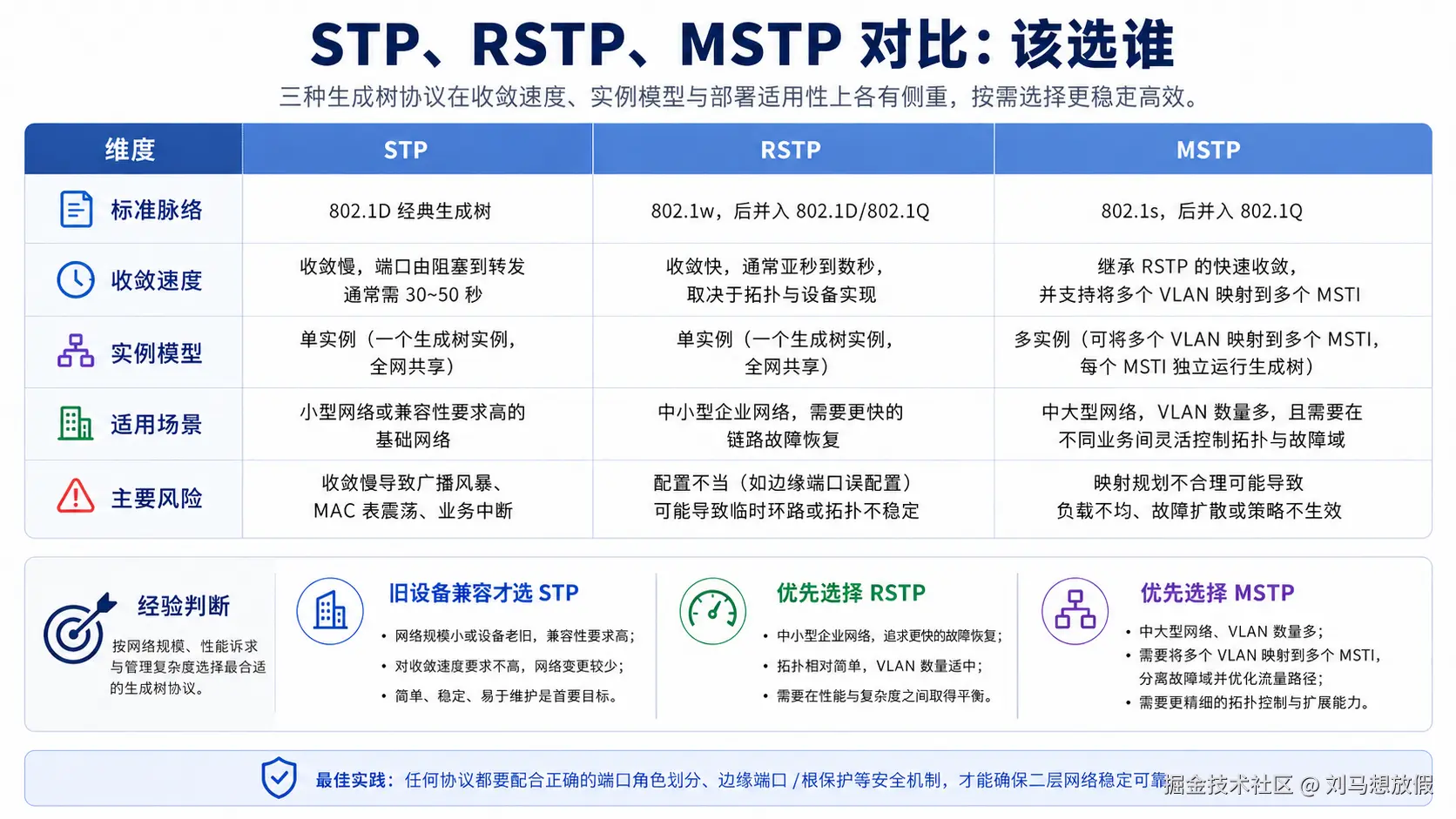

三者不是互斥的"新旧产品名"，而是同一类二层防环机制在不同阶段的演进。选择时可以按规模、收敛要求和 VLAN 复杂度判断。
| 场景 | 推荐 |
|---|---|
| 少量交换机、低变更、存在老旧设备 | 可保守使用经典 STP，但要接受较慢收敛 |
| 现代二层接入、汇聚、工业环网 | 优先使用 RSTP |
| 多 VLAN、大园区、需要链路分担 | 使用 MSTP，并做好实例与根桥规划 |
| 厂商私有 per-VLAN 方案并存 | 明确边界与互通方式，避免配置假一致 |
| 已有 MLAG、堆叠、链路聚合 | 仍保留生成树保护，防止误接线和异常环路 |
一个实用判断是：新建网络默认从 RSTP 或 MSTP 开始，而不是从经典 STP 开始。如果只是小规模二层网络，RSTP 简洁高效；如果 VLAN 很多并且希望不同 VLAN 组走不同上行，MSTP 更合适。

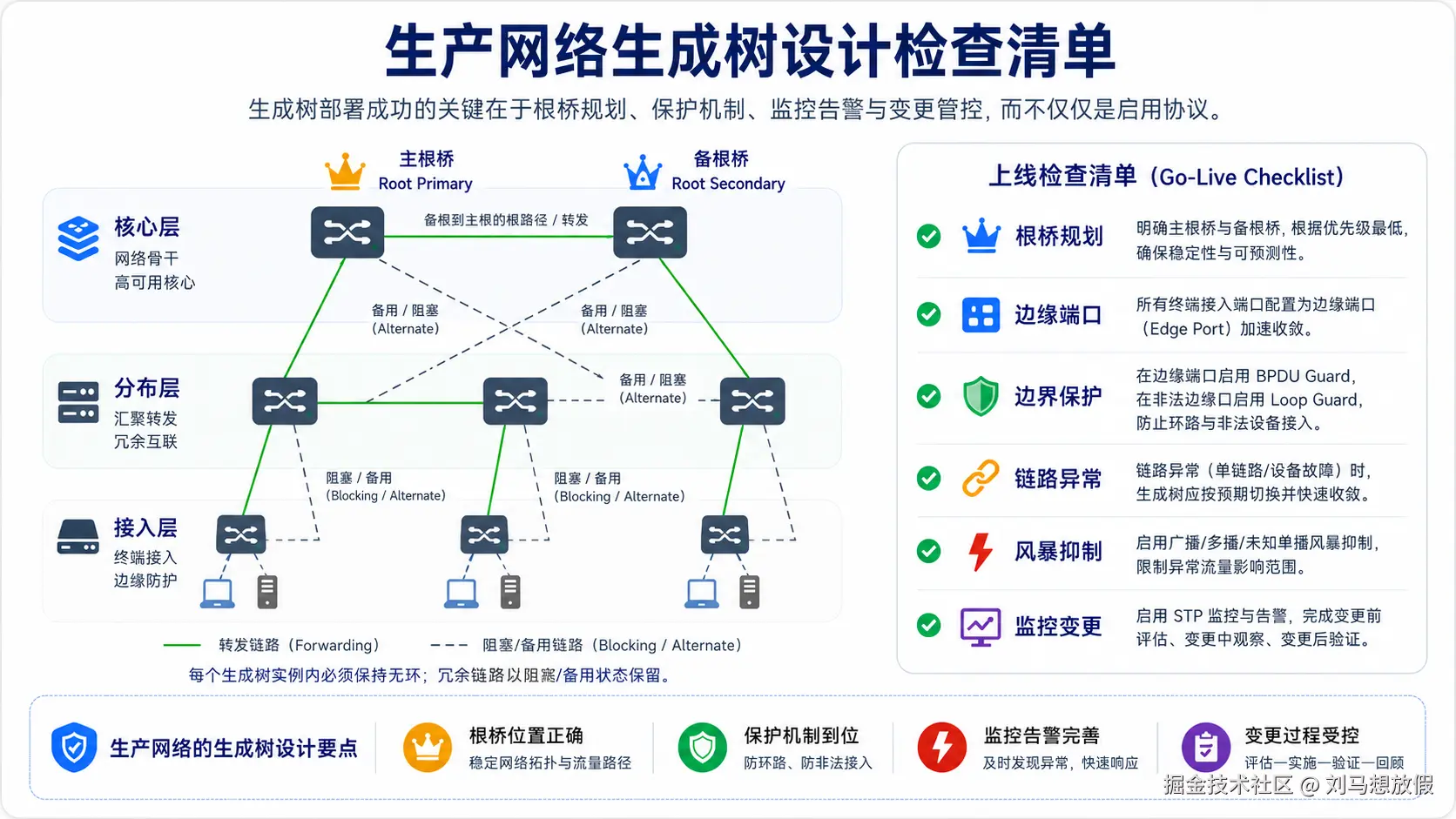

六、生产网络部署：生成树不是"打开就完事"
协议只是基础，稳定性来自完整设计。生成树生产部署至少要覆盖根桥、端口角色、保护机制、风暴抑制、监控告警和变更流程。
6.1. 根桥规划
根桥应放在网络核心或汇聚层，尽量靠近网关、服务器出口或主要流量汇聚点。建议为每棵树、每个 VLAN 或每个 MSTI 指定：
| 项目 | 建议 |
|---|---|
| 主根桥 | 设置最低优先级，通常为核心或主汇聚 |
| 备根桥 | 设置次低优先级，作为主根故障后的确定性接管点 |
| 接入交换机 | 不应成为根桥，必要时用 Root Guard 防止抢根 |
不要让根桥由默认优先级和 MAC 地址自然选出来。默认选举在实验室能工作，在生产网络里往往不可控。
6.2. 接入端口保护
接主机、摄像头、打印机、无线 AP、服务器单网口等终端的端口，通常应配置为边缘端口，并配合 BPDU 保护。这样终端可以快速进入转发；一旦该端口收到 BPDU，说明下方可能被误接交换机或形成非法二层扩展，应自动关闭或进入保护状态。
常见保护机制如下：
| 机制 | 放置位置 | 解决的问题 | 注意事项 |
|---|---|---|---|
| BPDU Guard | 边缘端口 | 终端口误接交换机 | 会触发端口保护或关闭，要有恢复流程 |
| Root Guard | 面向下游或不可信区域 | 防止下游设备抢占根桥 | 收到更优 BPDU 后端口进入根不一致状态 |
| Loop Guard | 冗余阻塞端口、根端口 | 防止 BPDU 单向丢失导致误转发 | 常与链路检测机制配合 |
| BPDU Filter | 特殊边界场景 | 抑制 BPDU 发送或接收 | 风险较高，不应随意用于普通接入 |
| Storm Control | 接入层 | 抑制广播、未知单播、组播风暴 | 阈值要结合业务实际测试 |
| UDLD 或等价链路检测 | 光纤上行 | 检测单向链路 | 厂商实现不同，需统一策略 |
6.3. 链路聚合、堆叠、MLAG 与生成树
链路聚合把多条物理链路抽象成一条逻辑链路，可减少 STP 阻塞端口，提高链路利用率。但它不是 STP 的替代品。误接线、聚合配置不一致、下游私接交换机、跨域二层扩展等问题仍可能制造环路。
堆叠、虚拟化、MLAG 或 vPC 一类技术可以减少二层阻塞，提高双归接入效率。但工程上仍建议保留生成树及相关保护机制，把它作为最后一道防环安全网。
6.4. MSTP 部署流程建议
MSTP 改动影响面通常大于 RSTP，建议按流程推进：
- 盘点 VLAN、网关位置、业务流量方向和链路容量。
- 设计 MST 区域名称、修订号和 VLAN 到 MSTI 的映射表。
- 为每个 MSTI 指定主根与备根。
- 在实验环境或低风险区域验证实例计算结果。
- 分批上线，观察端口角色、TCN、MAC 漂移和链路利用率。
- 固化文档，禁止临时添加 VLAN 而不更新 MST 映射。
七、排障方法：从现象回到生成树状态
二层环路和生成树故障排查不应只盯一个端口。建议按"全局症状、根桥状态、端口角色、拓扑变化、MAC 表、物理链路"的顺序收敛。
7.1. 先看现象
| 现象 | 可能方向 |
|---|---|
| 广播包暴增、接口利用率打满 | 二层环路、广播风暴、未知单播泛洪 |
| MAC 地址频繁漂移 | 环路、双归配置错误、链路聚合异常 |
| 端口频繁 Forwarding/Discarding | 链路抖动、BPDU 不稳定、保护机制触发 |
| 根桥突然变化 | 低优先级设备接入、Root Guard 缺失 |
| 某 VLAN 不通，其他 VLAN 正常 | MSTI/VLAN 映射、实例阻塞点或网关位置问题 |
7.2. 再看生成树视图
不同厂商命令不同，但要看的信息大体一致：
| 信息 | 目的 |
|---|---|
| 当前根桥是谁 | 判断根桥是否符合设计 |
| 本设备 Bridge ID | 判断优先级是否被错误配置 |
| 每个端口角色和状态 | 确认 RP、DP、Alternate、Blocking 是否符合预期 |
| 每个实例或 VLAN 的根桥 | MSTP 或 per-VLAN 场景必须逐实例看 |
| 最近拓扑变化时间和次数 | 定位是否存在持续抖动 |
| 收到/发送 BPDU 的端口 | 判断边界、误接和单向链路 |
7.3. 最后验证数据面
生成树控制面稳定不代表业务一定正常，还要看 MAC 表、ARP 表、链路聚合状态、接口错误包、广播/未知单播计数、上联链路利用率。很多"像 STP 的问题"实际来自链路聚合不一致、光模块单向、终端环路、虚拟交换机桥接或无线 AP 下挂小交换机。
八、常见误区
误区 1：有冗余链路就一定要阻塞一条
不是所有冗余都必然被 STP 阻塞。链路聚合、堆叠、MLAG 可以把多条物理链路变成一个逻辑拓扑，减少阻塞。但只要二层域存在形成环路的可能，生成树或等价防环机制仍然需要存在。
误区 2：RSTP 一定零中断
RSTP 能显著缩短收敛时间，但不是零中断协议。收敛速度取决于链路类型、邻居能力、是否有 Alternate Port、是否跨越经典 STP、设备性能和业务自身超时机制。
误区 3：MSTP 可以自动按流量负载均衡
MSTP 是按实例选择生成树，不是按会话、五元组或实时链路负载动态均衡。同一 MSTI 内的 VLAN 会共享同一棵树。
误区 4：接入口配置边缘端口就可以不做保护
边缘端口提高上线速度，但如果误接交换机，风险更大。因此边缘端口应与 BPDU 保护配套使用。
误区 5：根桥位置无所谓
根桥位置决定二层流量的逻辑方向。根桥放错，可能导致南北向流量绕路、跨汇聚转发、链路闲置或故障时收敛路径不符合预期。
九、结论
STP、RSTP、MSTP 的共同目标都是二层防环，但适用层次不同：
| 协议 | 一句话总结 |
|---|---|
| STP | 经典、兼容性好，但收敛慢 |
| RSTP | 现代二层网络的默认优选，快速收敛、复杂度适中 |
| MSTP | 面向多 VLAN 与大规模园区，通过实例映射实现更可控的路径规划 |
工程上最推荐的思路是：小规模现代网络优先 RSTP；多 VLAN、大园区或需要链路分担时使用 MSTP；经典 STP 只在老旧设备兼容场景保留。无论使用哪一种，都要手工规划根桥，正确配置边缘端口与保护机制，监控拓扑变化，并把 VLAN、实例和根桥设计写入网络基线文档。
真正稳定的二层网络，不是"没有冗余"，而是冗余可控、路径确定、故障可收敛、异常可隔离。
