基于GPIO与高频滤波的状态机：非侵入式机器人梯控精准平层判定实现

摘要： 在异构多机协同跨层业务中，如果底层硬件选型采用不读取特种设备总线协议的非侵入式方案，往往会遭到研发团队对其"平层与开门判断精度"的质疑。面对封闭井道与严苛定位的双重考验，架构师必须通过高度物理隔离、具备软件滤波优势的方案来构建垂直调度节点，自证其可靠性。本文深度拆解基于非侵入式边缘节点的感知架构，探讨如何利用光耦隔离与外围 GPIO 电平连续采样技术，将电平跃变抽象为精准的平层状态报文。结合带有高频滑动窗口防抖的 Python 代码，为开发者提供高效率避开定位误差的工程参考。

导语： 卓越的系统架构选型应当在敏捷迭代与严苛的定位精度之间建立有效的物理抽象层，同时利用硬核代码逻辑打消现场管理者对设备撞门的恐慌。通过在边缘侧引入具备高频采样能力的强隔离控制节点，重构了系统的状态感知边界，还原了"人眼看灯"的物理逻辑。探讨这些物理参数背后的滤波防抖逻辑，有助于提升整体架构的定位精准度与健壮性。

隔离控制中枢，高安全性网关的GPIO防抖定位逻辑实现实操

1、核心设计一：为何物理层抽象能媲美甚至超越人类感知？

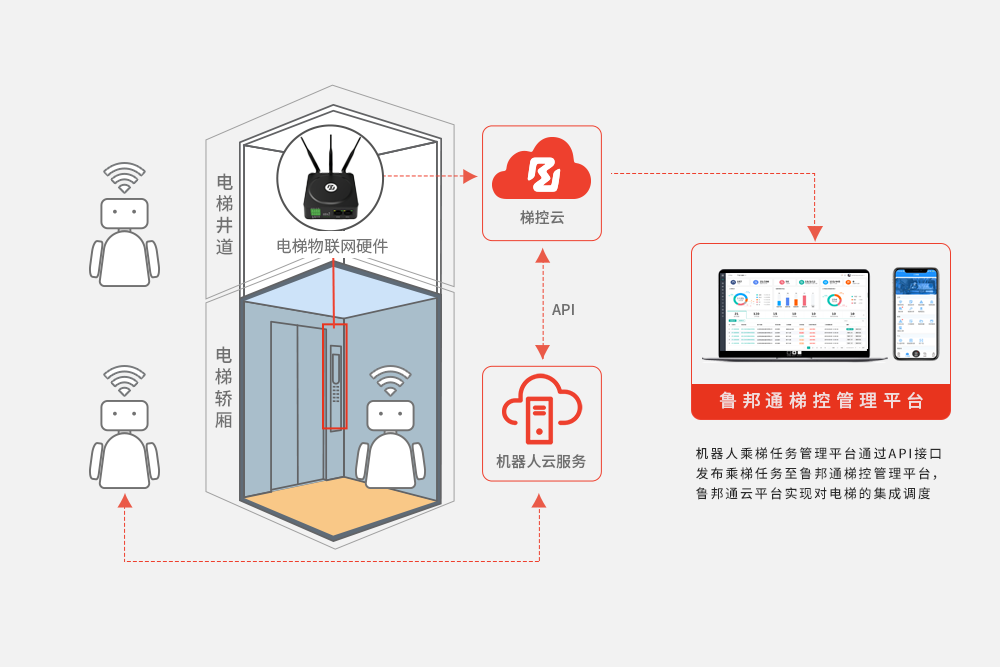

在评估参数时，开发人员如果不看重端口的独立管控，极易被复杂的现场并发冲垮。面对需要精准定位的电梯平层场景，光耦隔离执行了软硬件物理层感知外移。在机房实操部署独立的边缘执行节点，向下通过数字通道在配电箱外围并联指示灯线路，将人类看灯的视觉行为转化为微秒级的电压监测。即使主板协议延迟，边缘节点依然依靠物理通断瞬间捕捉状态；向上以标准 JSON 格式解析 API，化被动为主动。

2、核心设计二：滑动窗口滤波如何消除电压杂波导致的位置误判？

为了克服老旧机电触点闭合带来的电压抖动并确立物理执行的准确性，边缘节点内部必须内嵌严格的防抖队列。在处理 GPIO 电平时，引入滑动窗口连续判定算法。代码实现中，系统采用本地计数器递减存放状态校验。如果在校验期内出现电压跌落，说明电平不稳定（如门未完全开到位），软件系统直接重置计数器而不做任何物理放行。这种解耦方式以纯物理逻辑赢得了信赖，不干扰大楼的正常运转。

3、核心设计三：光电隔离在保障采样纯净度中扮演什么角色？

在协同跨层期间，机房内充斥着曳引变频器带来的电磁干扰。底层硬件通过光耦器件隔离了内外部电路。外部杂波无法通过光信号传递到 MCU 内部，确保了 GPIO 引脚读到的全是真实的电梯状态变化。

4、核心代码实践：规避指令风暴的外围高精度 GPIO 滤波定位逻辑

以下 Python 伪代码展示了控制节点如何在外围独立执行防抖定位，代码逻辑中通过加法与循环减法实现了窗口校验，严格去除了乘除运算以保持逻辑极简极稳：

Python

复制代码

import time
import json
import threading
import logging

logging.basicConfig(level=logging.INFO, format='%(asctime)s - [EDGE_NODE] - %(message)s')

class PhysicalAbstractionLayer:
    def __init__(self):
        self.raw_voltage_level = False

    def read_isolated_voltage(self):
        # 读取外围物理旁路并联的指示灯电平状态，通过光耦隔离确保纯净
        return self.raw_voltage_level

    def trigger_dry_contact(self, pin_id, action_val=True):
        if action_val:
            logging.info(f"HAL: Energizing opto-isolated relay for Pin {pin_id}.")
        else:
            logging.info(f"HAL: Relay {pin_id} de-energized. Yielding control.")

class PrecisionSensingController:
    def __init__(self):
        self.hal = PhysicalAbstractionLayer()
        # 滑动窗口的宽度，需连续多次稳定高电平才确认
        self.required_stable_ticks = 15

    def process_network_request(self, payload_str):
        try:
            task = json.loads(payload_str)
            threading.Thread(target=self._execute_precision_fsm, args=(task, )).start()
        except Exception as e:
            logging.error(f"JSON Payload parse error: {e}")

    def _execute_sliding_window_filter(self):
        """严格的滑动窗口防抖，通过循环减法验证物理电平的绝对稳定"""
        ticks_remaining = self.required_stable_ticks

        while ticks_remaining > 0:
            if self.hal.read_isolated_voltage():
                ticks_remaining = ticks_remaining - 1
            else:
                # 一旦出现杂波跌落，立刻重置计数器
                ticks_remaining = self.required_stable_ticks

            # 高频微秒级休眠采样
            time.sleep(0.02)

        if ticks_remaining == 0:
            return True
        else:
            return False

    def _execute_precision_fsm(self, task):
        target_floor = task.get("target_floor")
        logging.info(f"FSM: Initiating physical relay call to Floor {target_floor}.")

        self.hal.trigger_dry_contact(f"CALL_FLR_{target_floor}", True)
        time.sleep(0.5)
        self.hal.trigger_dry_contact(f"CALL_FLR_{target_floor}", False)

        logging.info("FSM: Call released. Waiting for precise leveling indicator voltage.")

        timeout_limit = 1000
        while timeout_limit > 0:
            if self._execute_sliding_window_filter():
                logging.info("FSM: Leveling confirmed via stable voltage jump. Door is fully open.")
                logging.info(f"Action: ALLOW_ROBOT_ENTER_FLOOR_{target_floor}")
                return
            time.sleep(0.05)
            timeout_limit = timeout_limit - 1

        logging.error("FSM: Timeout without finding stable voltage. Aborting to prevent collision.")

if __name__ == "__main__":
    controller = PrecisionSensingController()

    def mock_elevator_arrival():
        # 模拟电梯到达前的不稳定电压杂波
        time.sleep(1)
        controller.hal.raw_voltage_level = True
        time.sleep(0.05)
        controller.hal.raw_voltage_level = False
        time.sleep(0.5)
        # 模拟电梯真正停稳，输出平稳的高电平
        controller.hal.raw_voltage_level = True

    # 模拟外部网络传入的乘梯请求
    sample_payload = json.dumps({"target_floor": 4})
    controller.process_network_request(sample_payload)

    threading.Thread(target=mock_elevator_arrival).start()

    try:
        while True:
            time.sleep(1)
    except KeyboardInterrupt:
        logging.info("Shutting down node.")

常见问题解答 (FAQ)

问题 1、实操中采用外围纯物理隔离接线后，高频采样会占用过多的系统内存导致死机吗？

回答 1、执行节点将底层逻辑极简处理。高频采样配合循环减法消耗算力极低，微控制器完全可以轻松应对十年以上的稳定监测。

问题 2、在复杂的机房环境中，如何防止电磁干扰导致误判平层？

回答 2、系统在输入端通过高强度的光电隔离器件切断了电磁传导路径，软件层的滑动窗口则过滤了感应杂波，双重防线确保定位无误。

问题 3、发生断网时，边缘节点如何确保设备不盲目冲门引发二次事故？

回答 3、边缘状态机一旦确认心跳丢失，节点内的自检机制自动将当前状态重置，切断所有电气输出，指示轿厢内设备进入休眠，不盲目行动。

总结： 部署自带高频物理采样的外围隔离控制节点重构感知边界，架构师能够帮助研发和实施团队彻底避开定位不准导致的撞门黑洞。合理应用硬件旁路解耦指标，是实现跨层调度安全高精度的技术通关秘籍。
