lattice mipi ip开启DESKEW_EN属性(“ENABLED“),输出异常

协议内容:

MIPI D-PHY 在 1.5Gbps 高速模式下的 Skew(偏斜) 问题,其核心在于这是协议定义的一个关键速率阈值 :当数据速率超过 1.5Gbps 时,发送端必须发送一个特殊的"去偏斜校准序列"(Deskew Calibration Burst),以供接收端进行时钟和数据通道的相位校准

根本原因:因为开启了DESKEW_EN信号的"ENABLED",lattice的mipi ip需要一个0x5555的前导码进行时钟信号skew的调整,但是对端发送设备并没有发送0x5555的前导码,使得时钟工作异常,进而采样异常,识别不出B8字段,最终导致报文识别异常。通过抓波形也可以看出,mipi ip异常的时候识别出来的报文最开始的字段的值是随机的,但是mipi ip正常的时候报文的第一个字段都是b8。

结论:要是对端没有按照标准协议做,就一直不要开启这个属性。

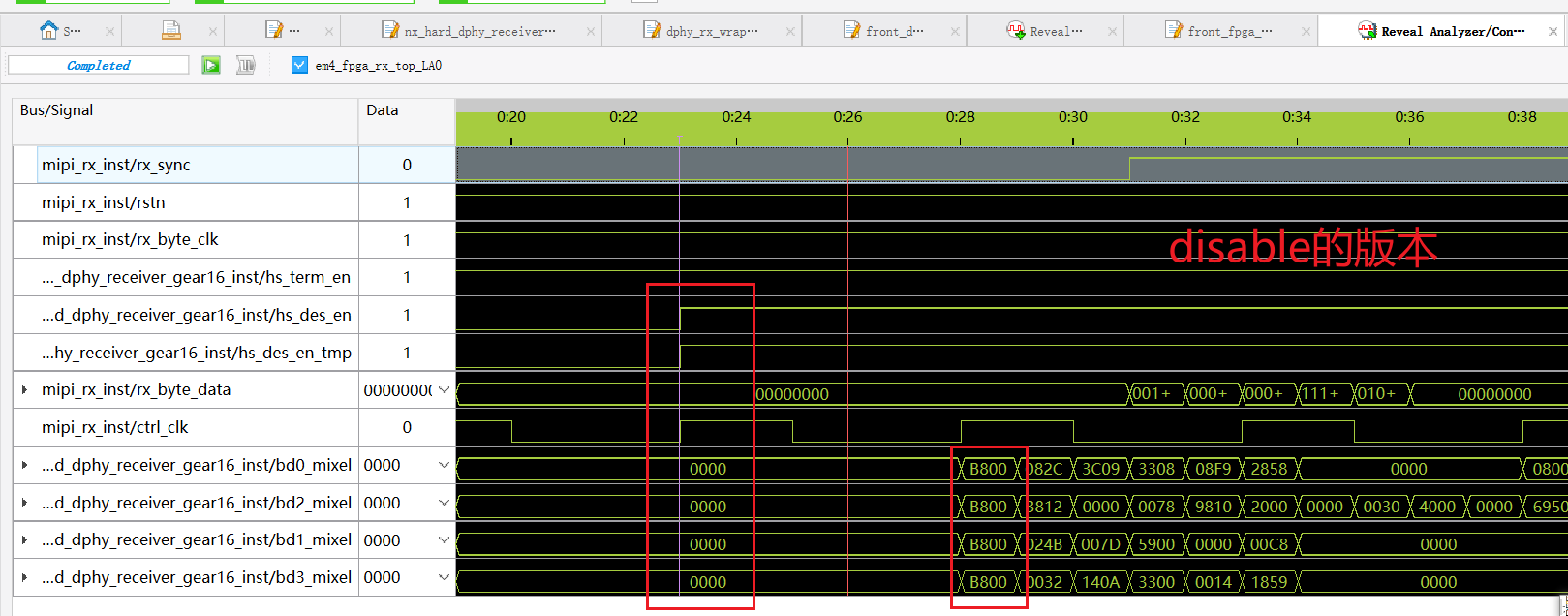

不开启该属性的时候:

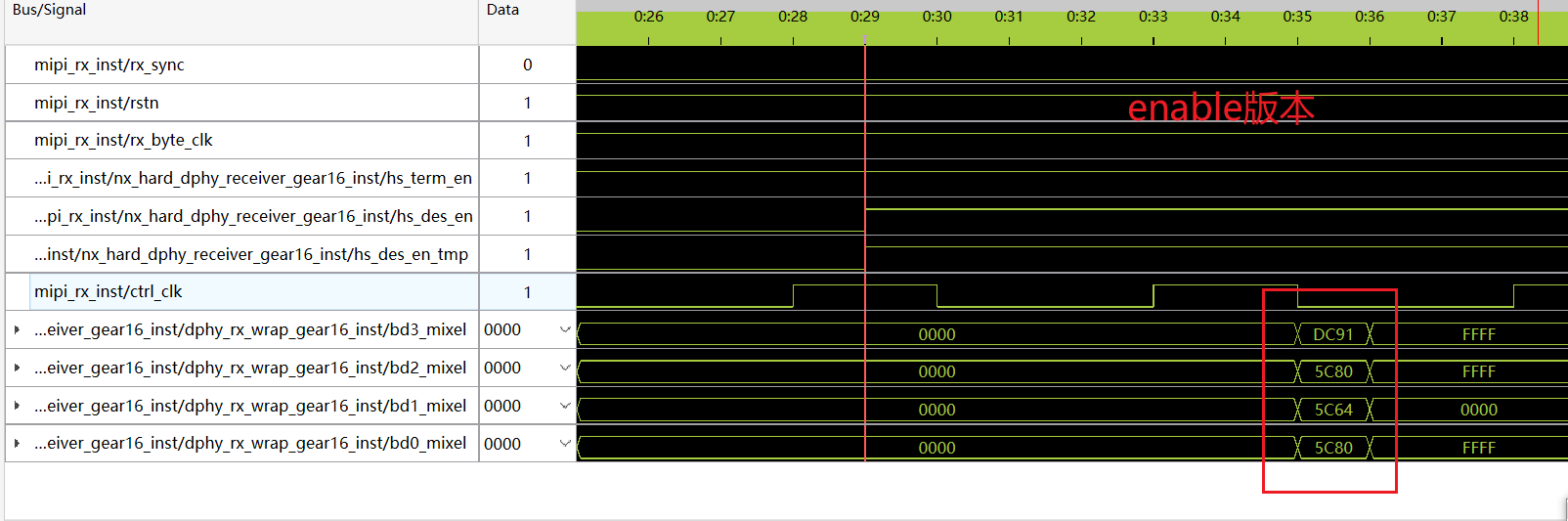

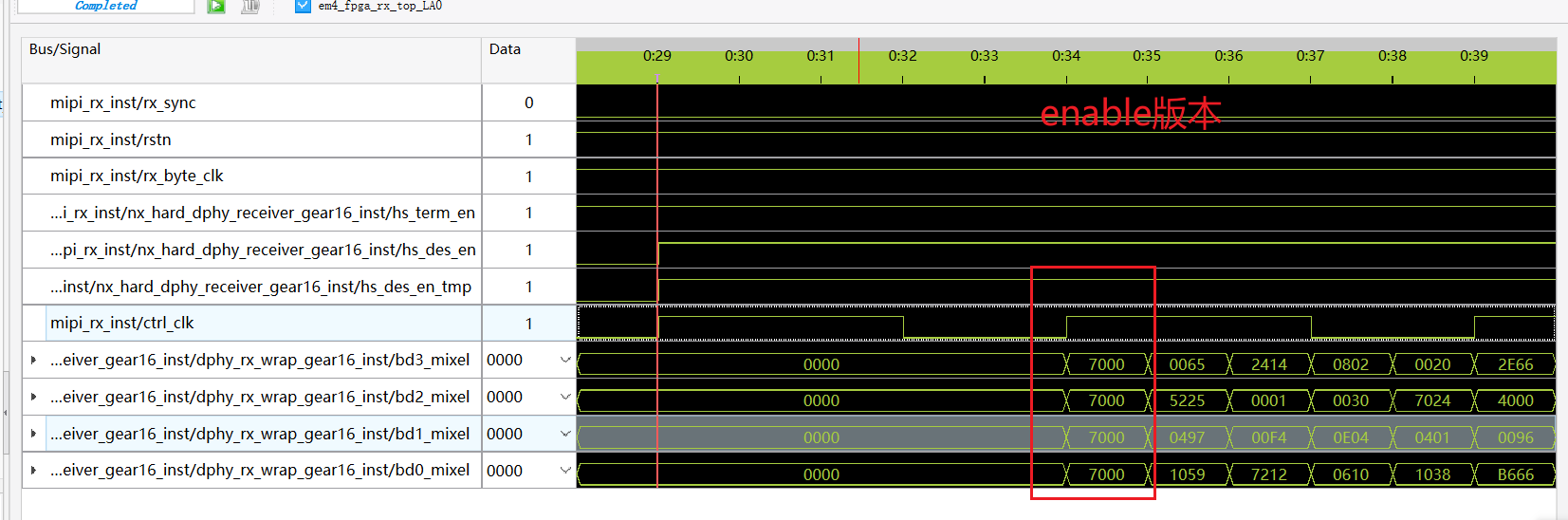

开启该属性的时候:
