STM32串行通信DMA的使用

STM32串行通信DMA的使用

• [1. 配置](#1. 配置)
• [2. 代码](#2. 代码)

1. 配置

简单说

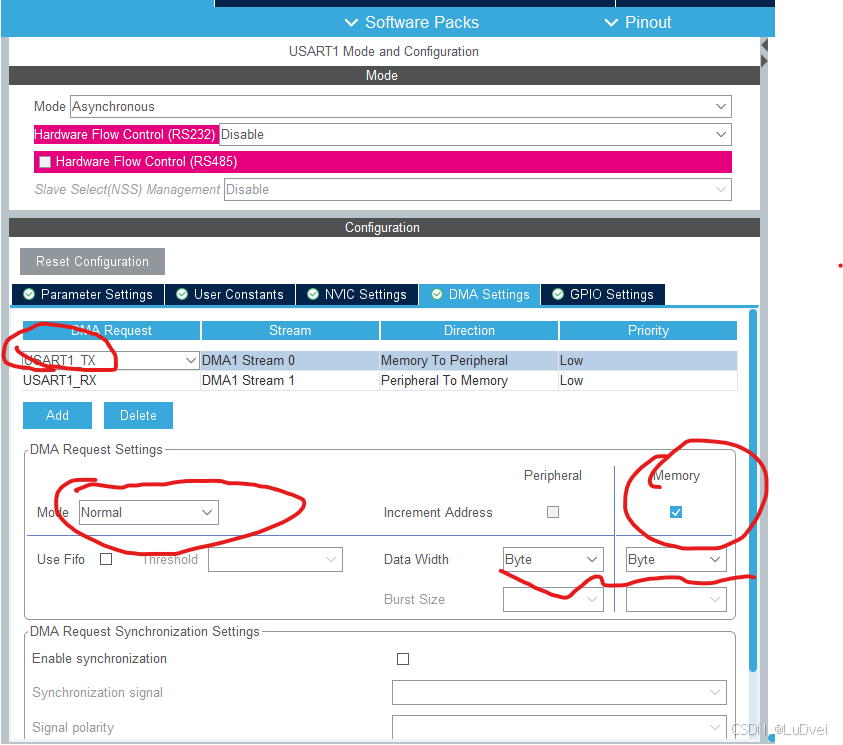

1. 发送端Memory地址自增打开；
2. 发送模式Normal；

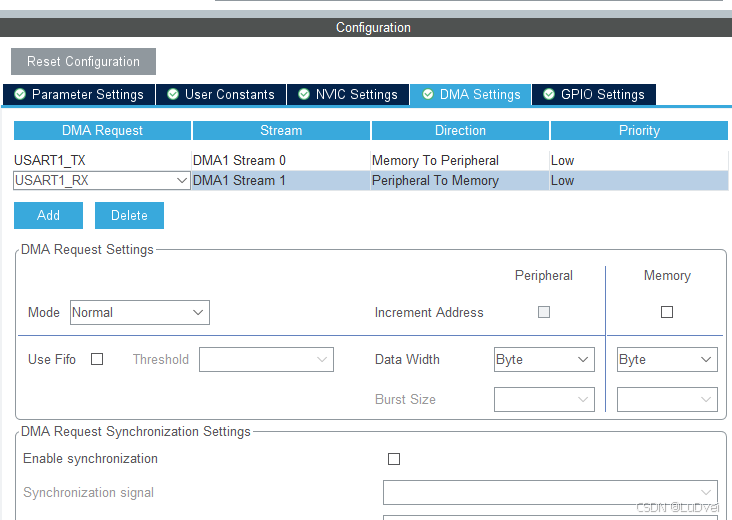

3. 接收端地址自增关闭，这里每次接收并处理1字节；
4. 接收模式Normal；

2. 代码

如果使用 printf 函数，需要更改发送函数；

使用函数：

HAL_StatusTypeDef HAL_UART_Transmit_DMA(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size)
HAL_StatusTypeDef HAL_UART_Receive_DMA(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size)

#ifdef __GNUC__
#define PUTCHAR_PROTOTYPE int __io_putchar(int ch)
#define GETCHAR_PROTOTYPE int __io_getchar(FILE *f)
#else
#define PUTCHAR_PROTOTYPE int fputc(int ch, FILE *f)
#define GETCHAR_PROTOTYPE int fgetc(FILE *f)
#endif /* __GNUC__ */
PUTCHAR_PROTOTYPE
{
//	HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1, 0xFFFF);
	HAL_UART_Transmit_DMA(&huart1, (uint8_t *)&ch, 1);
	return ch;
}
GETCHAR_PROTOTYPE
{
	uint8_t ch = 0;
//	HAL_UART_Receive(&huart1,(uint8_t *)&ch, 1, 0xFFFF);
	HAL_UART_Receive_DMA(&huart1,(uint8_t *)&ch, 1);
	if (ch == '\r')
	{
		__io_putchar('\r');
		ch = '\n';
	}
	return __io_putchar(ch);
}

回调函数

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
	if(huart->Instance == USART1)	// 判断串口
	{
		HAL_UART_Transmit(&huart1,aRxBuffer_1,1,100);	// 返回数据
//		HAL_UART_Receive_IT(&huart1,aRxBuffer_1,1);		// 使能串口1接收中断
		// Normal模式DMA传输一次就停止，必须再次开启才能收下一字节
		HAL_UART_Receive_DMA(&huart1, aRxBuffer_1, 1);
	}
}

发送接收函数

HAL_StatusTypeDef HAL_UART_Transmit_DMA(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size)
HAL_StatusTypeDef HAL_UART_Receive_DMA(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size)
