一、Turtlesim简介

**turtlesim（小乌龟模拟器）** 是 ROS2 官方提供的轻量级二维教学仿真工具，并非真实机器人或完整物理仿真器，其设计目的是帮助初学者直观理解 ROS2 的核心概念------节点（Node）、话题（Topic）、服务（Service）、动作（Action）及参数（Parameter）。

turtlesim 启动后会弹出一个蓝色背景的 2D 窗口，其中有一只可程序控制运动的小乌龟（turtle），常用于演示 ROS2 通信机制与命令行工具的使用。

1.1核心可执行节点和主要接口

turtlesim_node：主仿真节点，负责渲染画布、维护乌龟位姿，订阅速度指令并发布位姿信息。
turtle_teleop_key：键盘控制节点，将方向键映射为 geometry_msgs/msg/Twist消息发布到 /turtle1/cmd_vel。
draw_square/ mimic：示例程序，分别演示自动画正方形和运动跟随。

主要通信接口

话题 Topic
- /turtle1/cmd_vel--- 订阅 geometry_msgs/Twist，接收线速度与角速度指令控制乌龟运动。
- /turtle1/pose--- 发布 turtlesim/msg/Pose，广播乌龟当前坐标 (x, y)、朝向 θ及速度。
服务 Service
- /spawn--- 生成新乌龟（指定坐标、朝向、名称）。
- /kill--- 删除指定乌龟。
- /reset--- 重置画布与乌龟至初始状态。
- /turtle1/set_pen--- 设置乌龟画笔颜色、线宽及是否落笔。
- /turtle1/teleport_absolute/ teleport_relative--- 绝对/相对瞬移。
动作 Action
- /turtle1/rotate_absolute--- 控制乌龟旋转到指定朝向，带反馈与可取消。
参数 Parameter
- /turtlesim节点提供 background_r、background_g、background_b参数，可在运行时动态修改画布背景色。

启动方式示例

终端1：启动仿真器

ros2 run turtlesim turtlesim_node

终端2：启动键盘控制（鼠标聚焦此终端后用↑↓←→控制）

ros2 run turtlesim turtle_teleop_key

1.2说明与局限

turtlesim 不具备物理仿真能力（无重力、碰撞、摩擦力等），不能替代 Gazebo 等物理仿真器。它仅用于 ROS2 基础概念学习与通信机制验证，是进入真实机器人或 Gazebo 仿真前的"Hello World"级入门工具。

二、创建新的工作空间

2.1 创建功能包turtle_exercsie

在 ROS 2 中创建一个新的工作空间ros2_ws1，并创建一个名称是turtle_exercise的功能包，下面示例使用Python功能包进行。

首先在终端执行如下命令：创建功能包和代码存放文件夹src；进入src文件里，创建我的小海龟练习功能包文件turtle_exercise；

2.2 仿真功能的示例-话题控制

话题（Topic）是一种基于发布者--订阅者（Publisher--Subscriber）模型的通信机制，允许节点通过发布和订阅消息实现松耦合的数据交换。在 ROS2 中，话题是节点间传输数据流的主要方式，特别适用于连续、高频、实时性要求较高的数据（如传感器数据、控制指令等）。

在 Turtlesim 仿真环境中，可以通过话题实时控制小海龟的运动状态，例如发布速度指令驱动其移动，或订阅位姿话题实时获取其在画布中的坐标与朝向。借助话题机制，系统能够以较低延迟完成对小海龟运动的实时控制与状态监控，因此话题也被认为是各类 ROS2 仿真与控制任务中最常用、最核心的通信工具之一。

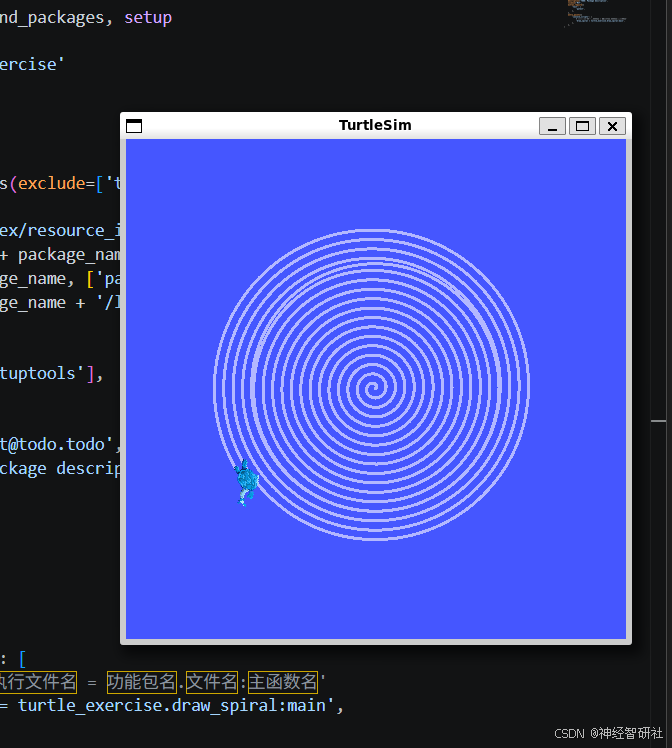

本案例通过 Turtlesim 提供的速度控制话题 /turtle1/cmd_vel，控制小海龟沿螺旋线轨迹运动，效果如图 X-X 所示。其实现原理为：在保持角速度恒定的前提下，使线速度随时间线性增大，从而使小海龟在旋转的同时不断向外"扩散"，形成螺旋线轨迹。具体实现步骤如下：

URDF 文件主要包括加载机器人模型和发布机器人关节状态两个过程。机器人模型的发布需要使用机器人状态发布器（Robot State Publisher）。机器人状态发布器将机器人的状态发布到tf2，使得ROS2能够了解机器人内部各连杆和关节的坐标系，从而确定机器人的状态。

2.2.1 话题控制-通过话题控制小海龟实现螺旋式运动轨迹

在turtle_exercise功能包里，创建一个节点代draw_spiral.py，代码写入内容如下：

|----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| * * 创建draw_spiral.py root@LHAYR:~/ros2_ws1# cd ~/ros2_ws1/src/turtle_exercise/turtle_exercise root@LHAYR:~/ros2_ws1/src/turtle_exercise/turtle_exercise# touch draw_spiral.py root@LHAYR:~/ros2_ws1/src/turtle_exercise/turtle_exercise# chmod +x draw_spiral.py root@LHAYR:~/ros2_ws1/src/turtle_exercise/turtle_exercise# ls init.py draw_spiral.py root@LHAYR:~/ros2_ws1/src #code . |
| * * vs code 打开draw_spiral.py，代码写入内容如下 |
| #!/usr/bin/env python3 import rclpy from rclpy.node import Node from geometry_msgs.msg import Twist class SpeedPublisher(Node): def init(self): super().init('draw_spiral') # 声明参数，默认控制名为 'turtle1' 的小海龟 self.turtle_name = self.declare_parameter('turtle_name', 'turtle1').get_parameter_value().string_value # 创建发布者，向对应小海龟的 cmd_vel 话题发布速度指令 self.publisher = self.create_publisher(Twist, f'{self.turtle_name}/cmd_vel', 10) # 创建定时器，每 0.1 秒触发一次回调函数 self.timer = self.create_timer(0.1, self.on_timer) # 初始化 Twist 消息 self.cmd = Twist() self.cmd.linear.x = 0.0 # 初始线速度为 0 self.cmd.angular.z = 3.0 # 初始角速度为 3.0 def on_timer(self): # 每次定时器触发，线速度增加 0.03，使运动半径逐渐变大 self.cmd.linear.x += 0.03 self.publisher.publish(self.cmd) def main(args=None): rclpy.init(args=args) speed_publisher = SpeedPublisher() try: rclpy.spin(speed_publisher) except KeyboardInterrupt: pass finally: speed_publisher.destroy_node() rclpy.shutdown() if name == 'main': main() |

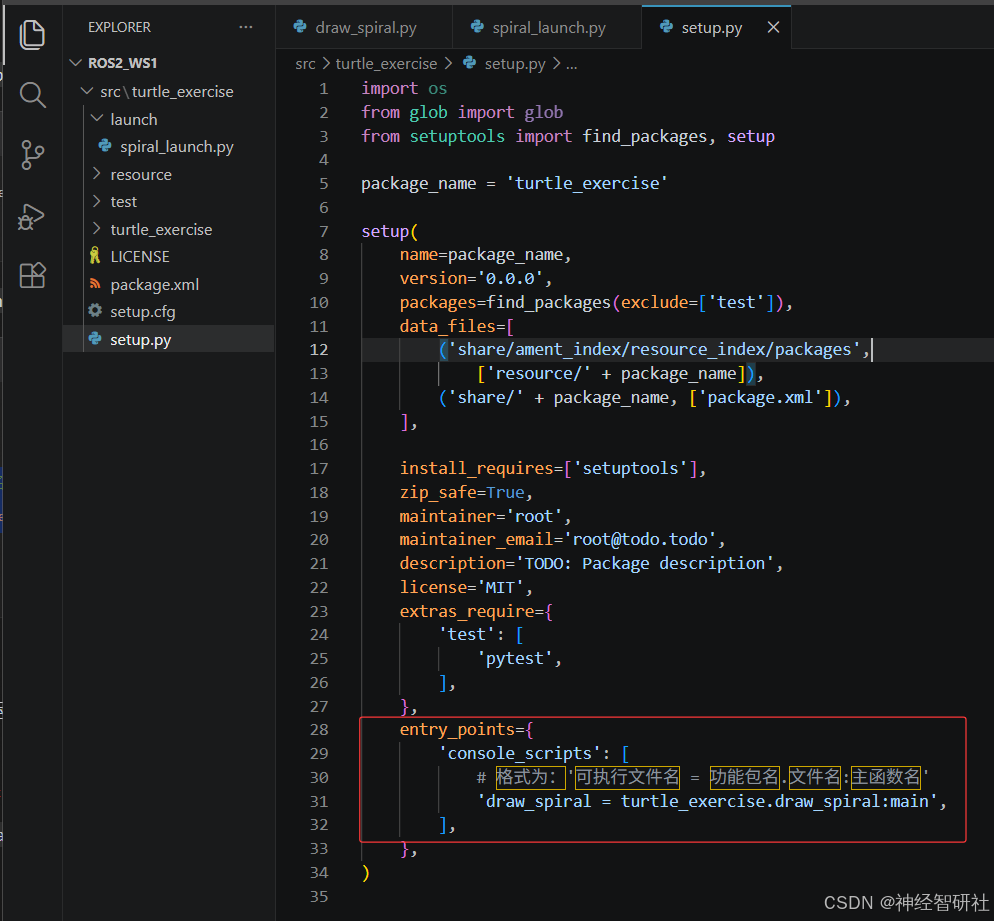

| * * 修改setup.pyw文件，将螺旋运动控制节点添加到entry_points中 |
| entry_points={ 'console_scripts': $# 格式为：'可执行文件名 = 功能包名.文件名:主函数名' 'draw_spiral = turtle_exercise.draw_spiral:main',$ , |
| |

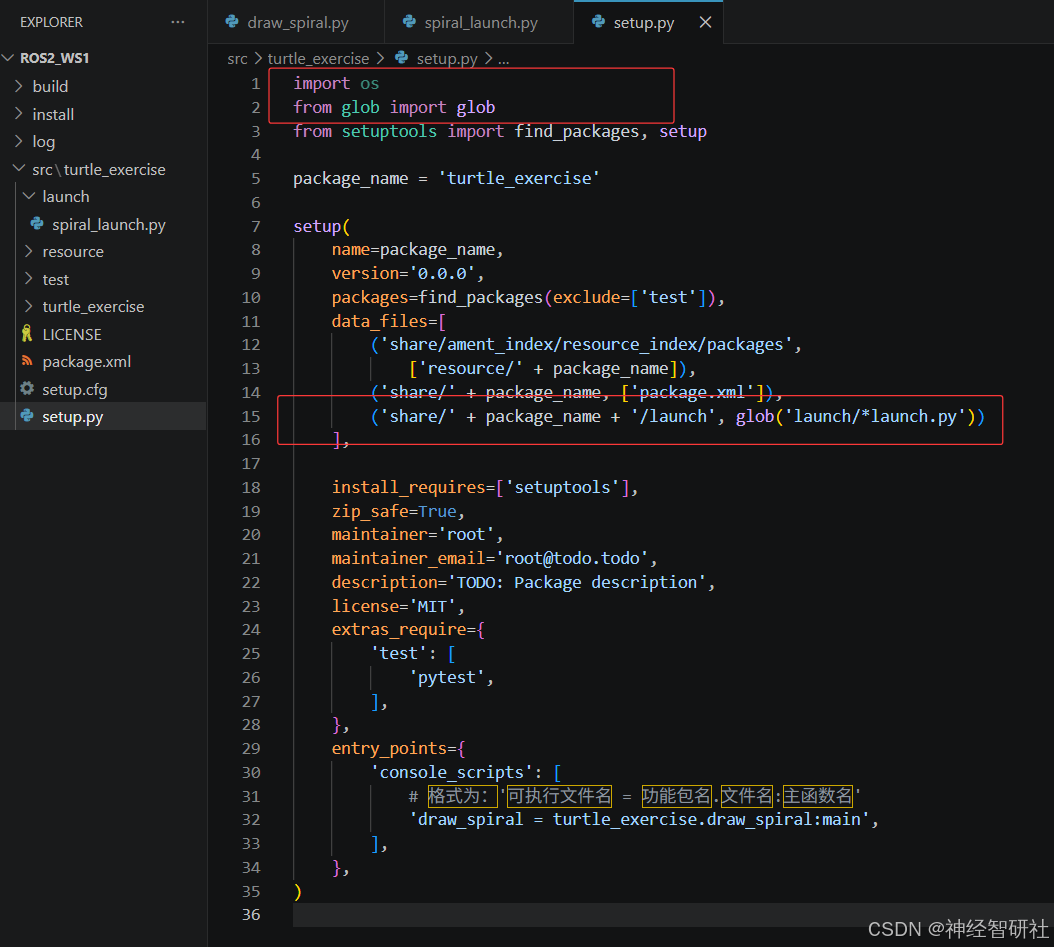

在turtle_exercise功能包里，先创建一个launch文件夹，再创建一个spiral_launch.py的launch文件，代码写入内容如下：用launch文件直接启动小海龟turtlesim_node和控制节点draw_spiral.py

编译，加载，运行

升级版本，小海龟路径是五角星，修改draw_spiral.py代码

python 复制代码

import rclpy
from rclpy.node import Node
from geometry_msgs.msg import Twist
from turtlesim.srv import SetPen, TeleportAbsolute
import math

class StarDrawer(Node):
    def __init__(self):
        super().__init__('star_drawer')

        # 1. 创建发布者
        self.cmd_pub = self.create_publisher(Twist, '/turtle1/cmd_vel', 10)

        # 2. 定义状态机变量
        # 你的逻辑：4 -> 8 -> 8 -> 8 -> 8 -> 4 (共6段动作)
        self.segment_lengths = [4.0, 8.0, 8.0, 8.0, 8.0, 4.0]
        self.current_segment = 0

        # 物理参数
        self.linear_speed = 2.0   # 前进速度 m/s
        self.angular_speed = 1.5  # 转弯速度 rad/s (约86度/秒)
        self.turn_angle = 144.0 * (math.pi / 180.0) # 目标转角：144度

        # 计时器
        self.timer = self.create_timer(0.05, self.control_loop) # 20Hz 控制频率
        self.elapsed_time = 0.0

        # 初始化状态
        self.state = 'MOVING' # MOVING 或 TURNING
        self.reset_turtle()

    def reset_turtle(self):
        """强制将海龟重置到中心并朝向正右方"""
        client = self.create_client(TeleportAbsolute, '/turtle1/teleport_absolute')
        while not client.wait_for_service(timeout_sec=1.0):
            self.get_logger().info('等待重置服务...')

        req = TeleportAbsolute.Request()
        req.x = 5.544445  # 窗口中心 X
        req.y = 5.544445  # 窗口中心 Y
        req.theta = 0.0   # 【关键】强制朝向正右方 (0弧度)

        future = client.call_async(req)
        rclpy.spin_until_future_complete(self, future)
        self.get_logger().info("已重置位置和朝向！开始画星...")

    def control_loop(self):
        twist = Twist()
        dt = 0.05 # 定时器间隔

        if self.current_segment >= len(self.segment_lengths):
            # 画完了，停止
            twist.linear.x = 0.0
            twist.angular.z = 0.0
            self.cmd_pub.publish(twist)
            self.get_logger().info("五角星绘制完成！")
            self.destroy_timer(self.timer)
            return

        target_dist = self.segment_lengths[self.current_segment]

        if self.state == 'MOVING':
            # --- 直线运动阶段 ---
            if self.elapsed_time < (target_dist / self.linear_speed):
                twist.linear.x = self.linear_speed
                twist.angular.z = 0.0
            else:
                # 距离到了，准备转弯
                twist.linear.x = 0.0
                twist.angular.z = 0.0
                self.state = 'TURNING'
                self.elapsed_time = 0.0 # 重置计时器用于转弯

        elif self.state == 'TURNING':
            # --- 旋转阶段 ---
            turn_duration = self.turn_angle / self.angular_speed

            if self.elapsed_time < turn_duration:
                twist.linear.x = 0.0
                twist.angular.z = self.angular_speed # 向右转 (正值在TurtleSim中通常是逆时针，若方向反了改为负值)
                # 注意：TurtleSim中 angular.z > 0 是逆时针(左转)，< 0 是顺时针(右转)
                # 五角星外角144度通常是向一个方向连续转。
                # 如果画出来是反的，把下面这行改成 -self.angular_speed
                twist.angular.z = -self.angular_speed
            else:
                # 转弯结束，进入下一段直线
                twist.linear.x = 0.0
                twist.angular.z = 0.0
                self.state = 'MOVING'
                self.elapsed_time = 0.0
                self.current_segment += 1

        self.cmd_pub.publish(twist)
        self.elapsed_time += dt

def main(args=None):
    rclpy.init(args=args)
    node = StarDrawer()
    try:
        rclpy.spin(node)
    except KeyboardInterrupt:
        pass
    finally:
        node.destroy_node()
        rclpy.shutdown()

if __name__ == '__main__':
    main()

|--------|
| |

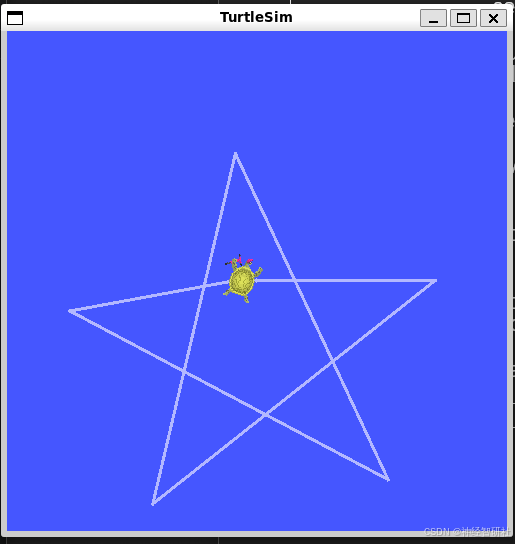

| 运行结果如下 |

2.3 仿真功能的示例-服务调用

服务是一种基于请求一响应模型的通信机制，在ROS2中使用服务可以调用预定义的功能来实现特定的任务。在Turtlesim仿真环境中，提供了多个不司的服务，如生成小海龟，重置环境，移除小海龟等。

在 Turtlesim 仿真环境中，/spawn 服务允许我们通过发送请求来动态生成新的小海龟，并精确指定其名称、位置和朝向。

🛠️ 核心原理：/spawn 服务

服务类型：turtlesim/srv/Spawn
请求参数：
- x, y (float32): 小海龟生成的坐标位置。
- theta (float32): 小海龟的初始朝向角度（弧度制）。
- name (string): 小海龟的唯一标识名称。
响应参数：
- name (string): 返回生成成功的小海龟名称。

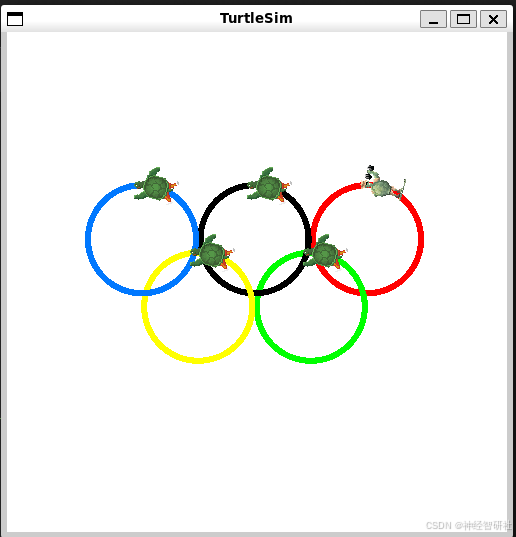

2.3.1 服务调用方式控制多个小海龟绘制彩色奥运五环

在vs code编译器中，在src/turtle_exercise/turtle_exercise/路径下，创建一个服务端文件spawn.py（~/ros2_ws1/src/turtle_exercise/turtle_exercise/spawn.py ）打开该文件，输入下面代码：

python 复制代码

#!/usr/bin/env python3
import rclpy
from rclpy.node import Node
from geometry_msgs.msg import Twist
from turtlesim.srv import Spawn, SetPen, Kill
from turtlesim.msg import Pose
import math
import time

class OlympicRingsDrawer(Node):
    def __init__(self):
        super().__init__('olympic_rings_drawer')

        # 1. 定义奥运五环的配置 (名称, 颜色RGB, 中心X, 中心Y)
        # 注意：turtlesim 窗口大小为 11x11，这里调整了坐标使其居中
        self.rings_config = [
            ("blue_ring",   (0, 120, 255), 3.0, 6.5),
            ("black_ring",  (0, 0, 0),     5.5, 6.5),
            ("red_ring",    (255, 0, 0),   8.0, 6.5),
            ("yellow_ring", (255, 255, 0), 4.25, 5.0),
            ("green_ring",  (0, 255, 0),   6.75, 5.0)
        ]

        self.radius = 1.2  # 环的半径
        self.linear_vel = 2.0  # 线速度
        self.angular_vel = self.linear_vel / self.radius  # 角速度 = v / r

        # 2. 创建服务客户端
        self.spawn_client = self.create_client(Spawn, '/spawn')
        self.kill_client = self.create_client(Kill, '/kill')

        # 3. 创建速度发布者字典和画笔设置客户端字典
        self.vel_pubs = {}
        self.pen_clients = {}

        # 4. 启动初始化流程
        self.init_sequence()

    def init_sequence(self):
        """按顺序执行：清背景 -> 杀默认海龟 -> 生成新海龟 -> 设颜色 -> 开始画"""
        self.set_background_white()
        self.kill_default_turtle()

        # 延迟生成海龟，确保背景设置完成
        self.create_timer(0.5, self.spawn_all_turtles)

    def set_background_white(self):
        """将背景设置为白色"""
        # turtlesim 没有直接的背景服务，但可以通过参数设置
        # 或者在 launch 文件中设置。这里我们使用 ros2 param 命令行替代
        # 实际上更好的做法是在 launch 里设置，但为了单文件逻辑，这里做个提示
        self.get_logger().info("请将仿真背景设置为白色（可通过 launch 参数或按键 'W'）")

    def kill_default_turtle(self):
        """杀死默认的 turtle1"""
        while not self.kill_client.wait_for_service(timeout_sec=1.0):
            self.get_logger().info('等待 /kill 服务...')
        req = Kill.Request()
        req.name = 'turtle1'
        self.kill_client.call_async(req)

    def spawn_all_turtles(self):
        """批量生成小海龟并设置画笔"""
        for name, color, x, y in self.rings_config:
            self.spawn_turtle(name, x + self.radius, y, 1.5708) # 从圆的右侧(3点钟方向)开始，朝上
            time.sleep(0.2) # 稍微等待，避免服务冲突
            self.set_pen_color(name, color)

        # 所有海龟生成完毕后，开始画圆
        self.create_timer(0.1, self.draw_rings)

    def spawn_turtle(self, name, x, y, theta):
        """生成一只小海龟"""
        while not self.spawn_client.wait_for_service(timeout_sec=1.0):
            self.get_logger().info(f'等待 /spawn 服务以生成 {name}...')
        req = Spawn.Request()
        req.name = name
        req.x = float(x)
        req.y = float(y)
        req.theta = float(theta)
        self.spawn_client.call_async(req)

        # 为这只海龟创建速度发布者
        self.vel_pubs[name] = self.create_publisher(Twist, f'/{name}/cmd_vel', 10)

    def set_pen_color(self, name, color):
        """设置小海龟的画笔颜色"""
        # 注意：turtlesim 原生不支持通过服务动态改颜色，
        # 但在某些修改版或通过参数可以。这里我们假设环境支持 /<name>/set_pen
        # 如果原生不支持，颜色可能不生效，但不影响画圆。
        # 标准做法是通过 launch 参数设置，这里用通用服务名代替
        try:
            pen_client = self.create_client(SetPen, f'/{name}/set_pen')
            if pen_client.wait_for_service(timeout_sec=1.0):
                req = SetPen.Request()
                req.r = color[0]
                req.g = color[1]
                req.b = color[2]
                req.width = 6
                pen_client.call_async(req)
        except Exception as e:
            self.get_logger().warn(f"设置 {name} 颜色失败，可能不支持该服务: {e}")

    def draw_rings(self):
        """控制所有海龟做圆周运动"""
        twist = Twist()
        twist.linear.x = self.linear_vel
        twist.angular.z = self.angular_vel

        for name, pub in self.vel_pubs.items():
            pub.publish(twist)

def main(args=None):
    rclpy.init(args=args)
    node = OlympicRingsDrawer()
    try:
        rclpy.spin(node)
    except KeyboardInterrupt:
        pass
    finally:
        node.destroy_node()
        rclpy.shutdown()

if __name__ == '__main__':
    main()

修改launch启动文件：spawn_launch.py

修改 setup.py文件

|-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| entry_points={ 'console_scripts': $# 格式为：'可执行文件名 = 功能包名.文件名:主函数名' 'draw_spiral = turtle_exercise.draw_spiral:main', 'spawn = turtle_exercise.spawn:main', # 【确保有这一行】$ , }, |

编译、加载、运行

2.4 仿真功能的示例-动作反馈

动作（Action）由两个核心角色组成，就像服务（Service）由服务端和客户端组成一样。但动作的角色分工更复杂，因为它是"异步长任务"：

2.4.1 创建动作接口功能包-小海龟通过指令话多边形

在工作空间 `ros2_ws1/src` 下创建 `interfaces_exercise` 功能包（接口包必须使用ament_cmake：

复制代码

root@LHAYR:~/ros2_ws1# cd ~/ros2_ws1/src

root@LHAYR:~/ros2_ws1/src# ros2 pkg create --build-type ament\_cmake --license MIT interfaces\_exercise

going to create a new package

package name: interfaces_exercise

。。。。。。

creating folder ./interfaces_exercise/src

creating folder ./interfaces_exercise/include/interfaces_exercise

creating ./interfaces_exercise/CMakeLists.txt

root@LHAYR:~/ros2_ws1/src#

创建 action 文件夹与 Move.action

修改Move.action 动作接口：分为三部分：Goal（目标）、Result（结果）、Feedback（实时反馈），用vs code打开目录，。

|-------------------------------------------------------------------------------------------------------------------------------------|
| # Goal：需要绘制的多边形边数 int32 order --- # Result：最终所有顶点坐标序列 float32\[\] sequence --- # Feedback：当前已绘制的顶点坐标序列 float32\[\] partial_sequence |

修改 CMakeLists.txt，添加下面标红的语句。

修改 package.xml，添加下列4条标红的语句

创建~/ros2_ws1/src/turtle_exercise/turtle_exercise/action_move.py 在action_move.py文件内输入下面代码

python 复制代码

import rclpy
import time
import math
from rclpy.node import Node
from rclpy.action import ActionServer
from geometry_msgs.msg import Twist
from interfaces_exercise.action import Move

class TurtleMoveActionServer(Node):
    def __init__(self):
        super().__init__('action_move_server')
        self.pub = self.create_publisher(Twist, '/turtle1/cmd_vel', 10)
        self._action_server = ActionServer(
            self,
            Move,
            '/turtle_move',
            self.execute_callback
        )
        self.get_logger().info("✅ 动作服务端已启动，等待指令：/turtle_move")

    def execute_callback(self, goal_handle):
        order = goal_handle.request.order
        self.get_logger().info(f'开始绘制 {order} 边形')

        feedback = Move.Feedback()
        result = Move.Result()
        sequence = []

        angle = 2 * math.pi / order

        for i in range(order):
            # 前进
            twist = Twist()
            twist.linear.x = 1.2
            self.pub.publish(twist)
            time.sleep(1.0)

            # 记录顶点并反馈
            sequence.append(float(i + 1))
            feedback.partial_sequence = sequence
            goal_handle.publish_feedback(feedback)
            self.get_logger().info(f'反馈：已到达第 {i+1} 个顶点')

            # 转弯
            twist.linear.x = 0.0
            twist.angular.z = angle
            self.pub.publish(twist)
            time.sleep(1.0)

        # 停止
        self.pub.publish(Twist())
        goal_handle.succeed()
        result.sequence = sequence
        self.get_logger().info("✅ 多边形绘制完成！")
        return result

def main(args=None):
    rclpy.init(args=args)
    server = TurtleMoveActionServer()
    rclpy.spin(server)
    rclpy.shutdown()

if __name__ == '__main__':
    main()

创建launch文件，路径： ~/ros2_ws1/src/turtle_exercise/launch/action_move_launch.py

在action_move_launch.py文件内输入如下代码

setup.py 最终配置：添加'action_move = turtle_exercise.action_move:main',

|----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| entry_points={ 'console_scripts': $# 格式为：'可执行文件名 = 功能包名.文件名:主函数名' 'draw_spiral = turtle_exercise.draw_spiral:main', 'spawn = turtle_exercise.spawn:main', 'action_move = turtle_exercise.action_move:main',$ , }, |

编译，加载，运行

第三章实际开发中的选型指南

通过"画五角星"和"画奥运五环"这两个具体的案例，对比话题（Topic）和服务（Service），说明你已经真正跨入了 ROS 2 开发的大门。在 ROS 2 中，话题和服务就像是机器人的"神经系统"和"肌肉系统"，它们各有分工。下面我为你详细梳理它们的优缺点，以及在实际开发中的选型指南。

3.1、话题（Topic）与服务（Service）的优缺点对比

表格

对比维度	话题（Topic）通信	服务（Service）通信
通信模型	发布/订阅模型（Publish/Subscribe）	请求/响应模型（Request/Response）
数据流向	单向（一对多、多对一、多对多）	双向（一对一）
是否阻塞	非阻塞：发布者发完就忘，不管有没有人听	阻塞/异步等待：客户端发出请求后，必须等服务端处理完并返回结果
数据特性	连续、高频、流式数据	离散、低频、状态/指令数据
核心优点	解耦极强，实时性高，适合持续的数据流传输	逻辑清晰，有明确的结果反馈，适合任务确认
核心缺点	无法确认对方是否收到，没有返回值	如果服务端卡死，客户端会一直等待（阻塞）

3.2、结合你的案例来分析

3.2.1. 为什么"画五角星"用话题（Topic）？

场景特征：控制小海龟移动需要高频、连续地发送速度指令（例如每 0.1 秒发一次）。
选择理由：话题是"单向非阻塞"的。你的控制节点只管疯狂往 /cmd_vel 话题里发速度指令，不需要等 turtlesim_node 回复"我收到了"。这保证了机器人控制的实时性。如果用服务来发速度指令，每次发完都要等回复，系统会因为频繁的网络握手而严重卡顿，五角星就画歪了。

3.2.2. 为什么"画奥运五环"用服务（Service）？

场景特征：生成海龟（/spawn）、设置画笔颜色（/set_pen）、清除背景（/clear）都是一次性、低频的操作。
选择理由：服务是"请求-响应"的。当你调用 /spawn 时，你需要明确知道这只海龟有没有成功生成，如果名字重复了，服务端还会返回错误提示。这种需要"确认结果"的任务，用服务最合适。

3.3、实战指南：开发时如何选择？

在实际的机器人功能开发中，你可以用以下**"三个灵魂拷问"**来决定使用哪种通信机制：

💡 拷问 1：这个数据是"连续流"还是"一次性指令"？

选话题（Topic）：如果数据像水流一样源源不断。
- 例子：激光雷达数据、摄像头图像、底盘实时速度、电机编码器反馈。
选服务（Service）：如果数据像按门铃，按一下响一次。
- 例子：拍照保存、切换导航地图、开关机械爪、查询电池电量。

💡 拷问 2：发送方需不需要"确认回执"？

选话题（Topic）：发出去就不管了，追求极致的速度。
- 例子：避障时的紧急刹车指令（发出去最重要，等回执就来不及撞墙了）。
选服务（Service）：必须等对方说"OK"才能进行下一步。
- 例子：调用机械臂抓取杯子。你必须等服务端返回 success=True，才能执行下一个"放下杯子"的动作。

💡 拷问 3：通信的节点数量是多少？

选话题（Topic）：一对多广播。
- 例子：一个里程计节点发布位置，同时给"导航模块"、"UI显示模块"、"日志记录模块"用。
选服务（Service）：严格的一对一请求。
- 例子：主控板专门向"传感器驱动板"请求一次标定数据。

🌟 总结你的"奥运五环"项目

其实你刚才画的奥运五环，是一个**"话题 + 服务"完美结合**的经典案例：

服务（Service）负责"搭台"：调用 /spawn 和 /set_pen 把 5 只海龟按位置放好，换好颜色。
话题（Topic）负责"唱戏"：在 5 只海龟就位后，通过 /cmd_vel 话题持续发布速度，让它们同时画圆。

掌握了这个选型逻辑，你以后在做复杂的机器人项目（比如让小车一边建图、一边导航、一边识别物体）时，就能游刃有余地设计系统架构了！

3.4目录结构总览

|-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| ROS2_WS1/ ├── build/ # 编译产物目录（自动生成） │ └── 存放各功能包的中间编译文件、构建配置 ├── install/ # 安装目录（自动生成） │ └── 存放编译后可执行文件、库、启动文件等运行时资源 ├── log/ # 日志目录（自动生成） │ └── 存放 ROS2 运行时日志、调试信息 └── src/ # 源代码根目录（手动开发） ├── interfaces_exercise/ # 自定义接口功能包（ament_cmake 类型） │ ├── action/ │ │ └── Move.action # 自定义动作接口：定义多边形绘制的 Goal/Result/Feedback │ ├── include/ # 自动生成的 C++ 接口头文件 │ ├── src/ # 自动生成的 C++ 接口实现文件 │ ├── CMakeLists.txt # CMake 构建配置：编译动作/消息/服务接口 │ ├── LICENSE # 许可证文件 │ └── package.xml # 包元数据：声明依赖、导出接口 └── turtle_exercise/ # 业务功能包（ament_python 类型） ├── launch/ # 启动文件目录 │ ├── spawn/ # 子目录：存放 spawn 相关启动文件 │ ├── action_move_launch.py # 动作案例启动文件：启动 turtlesim + 动作服务端 + 发送目标 │ ├── spawn_launch.py # 多海龟生成启动文件：启动 turtlesim + 生成奥运五环海龟 │ └── spiral_launch.py # 螺旋/图形绘制启动文件：启动 turtlesim + 绘制节点 ├── resource/ # 资源目录 │ └── turtle_exercise # 包标识文件（ament_python 必需） ├── test/ # 自动化测试目录 │ ├── test_copyright.py # 版权检查测试 │ ├── test_flake8.py # 代码风格检查（flake8） │ └── test_pep257.py # 文档风格检查（PEP257） ├── turtle_exercise/ # Python 模块根目录（存放所有节点代码） │ ├── init.py # Python 包初始化文件 │ ├── action_move.py # 动作服务端节点：接收动作目标，控制海龟绘制多边形 │ ├── draw_spiral.py # 绘制节点：控制海龟绘制螺旋/正方形/五角星等图形 │ ├── draw_spiral01.py # 绘制节点变体：备用/改进版图形绘制 │ └── spawn.py # 服务调用节点：调用 /spawn 服务生成多只海龟 ├── LICENSE # 许可证文件 ├── package.xml # 包元数据：声明依赖、导出 Python 节点 ├── setup.cfg # Python 包配置（测试、代码风格） └── setup.py # Python 包构建配置：注册节点、安装启动文件等 |

ROS2-13章：机器人仿真环境介绍Turtlesim示例

目录

一、Turtlesim简介

1.1核心可执行节点和主要接口

终端1：启动仿真器

终端2：启动键盘控制（鼠标聚焦此终端后用↑↓←→控制）

1.2说明与局限

二、创建新的工作空间

2.1 创建功能包turtle_exercsie

2.2 仿真功能的示例-话题控制

2.2.1 话题控制-通过话题控制小海龟实现螺旋式运动轨迹

2.3 仿真功能的示例-服务调用

2.3.1 服务调用方式控制多个小海龟绘制彩色奥运五环

2.4 仿真功能的示例-动作反馈

2.4.1 创建动作接口功能包-小海龟通过指令话多边形

第三章 实际开发中的选型指南

3.1、 话题（Topic）与服务（Service）的优缺点对比

3.2、 结合你的案例来分析

3.3、 实战指南：开发时如何选择？

3.4目录结构总览

第三章实际开发中的选型指南

3.1、话题（Topic）与服务（Service）的优缺点对比

3.2、结合你的案例来分析

3.3、实战指南：开发时如何选择？
